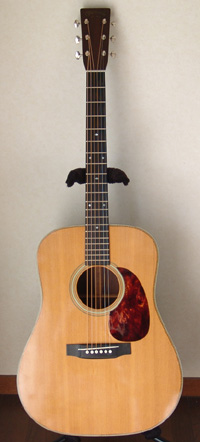

Martin HD-28 custom

戻る

滋賀県にお住まいのA.M.さんからMartin HD-28 customのリペアご依頼をいただきましたブリッジ交換、ネックリセットを含むトータルリペアを行いました。

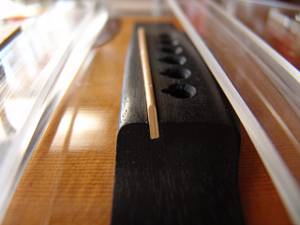

1.ブリッジに深めの割れが見られます。
2.ブリッジを取り外すためにサドルを除去します。
3.サドル溝加工用ジグでサドルを切削除去していきます。

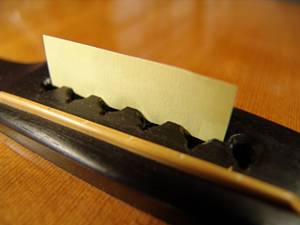

4.ヒーターを取り付けるのに問題ない高さまで切削できました。

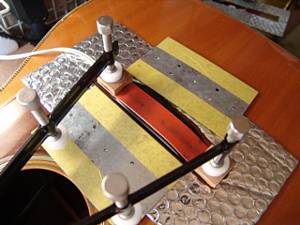

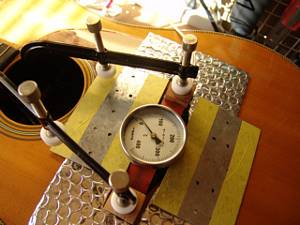

5.ブリッジにラバーヒーターを乗せ、周囲を輻射熱対策した上でクランプで固定します。
6.更に温度計をヒーターの上に載せて徐々に加熱していきます。

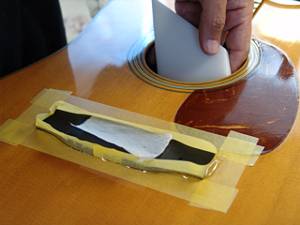

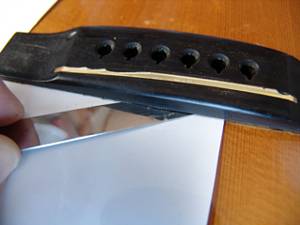

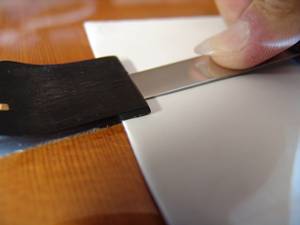

7.ブリッジ接着面が暖まったところでヒーター類を取り外し、ナイフを差し込んでいきます。（下の白いものは傷予防用の普通の紙切れです）
8.ブリッジの外側から徐々にナイフを挿入していきます。

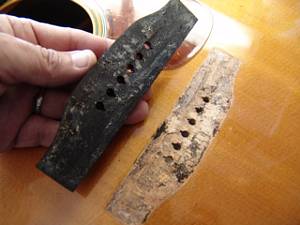

9.ブリッジが取り外せました。

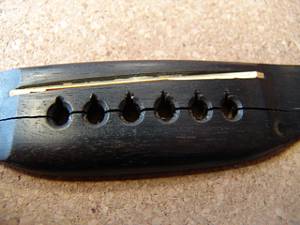

10.ブリッジの割れは外見よりも深く、完全に割れている状態です。

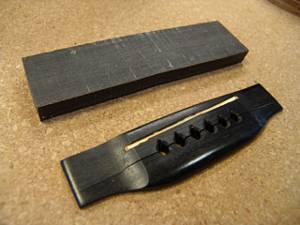

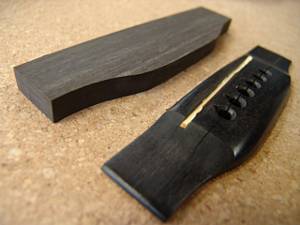

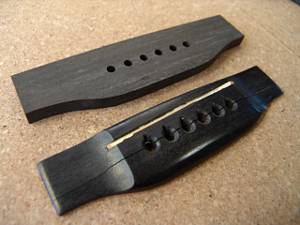

11.新しいブリッジを製作しましょう。エボニー材を切り出しました。
12.外形（平面）を切り出しました。
13.オリジナル・ブリッジと同じ位置にブリッジピン穴を空けます。
14.重ねた状態でオリジナルの穴位置をガイドにピン穴を空けました。

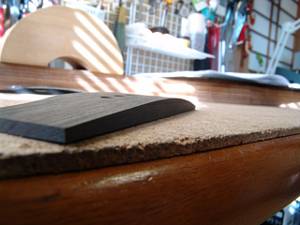

15.上面の整形を行いましょう。まず上面のアールをつけました。

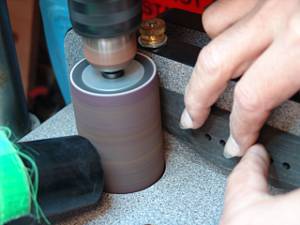

16.更にサンディングステーションでブリッジサイドのスロープを付けていきます。
17.サイドのスロープがつきました。

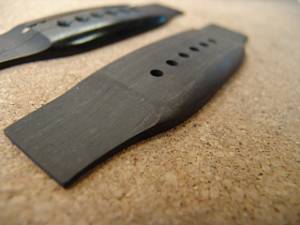

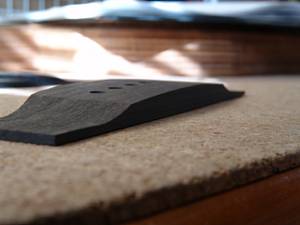

18.更に前後の曲面を付けました。

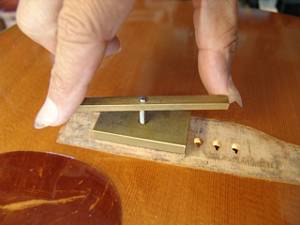

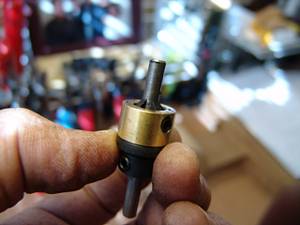

19.最後にこのカッターを使ってピン穴周囲に傾斜を付けましょう。

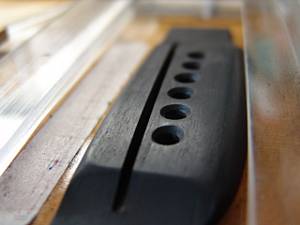

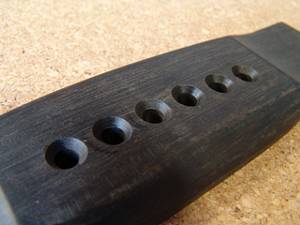

20.ピン穴傾斜加工を終えました。

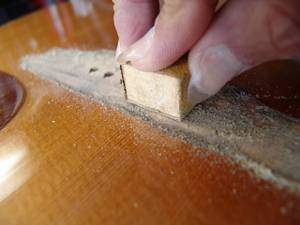

21.トップ板接着面を軽くサンディングします。

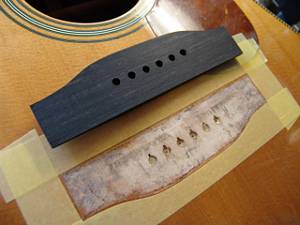

22.ブリッジ接着の準備が整いました。

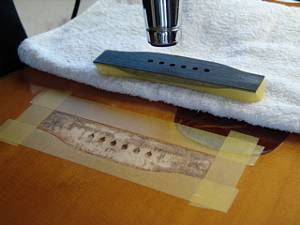

23.ブリッジを電子レンジで10～20秒間チンし、ボディトップはドライヤーで暖めます。（ニカワ接着の前準備です）

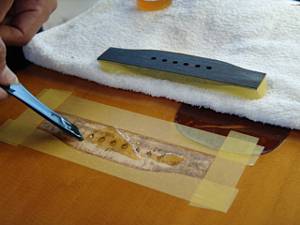

24.接着面にニカワを均一に塗ります。

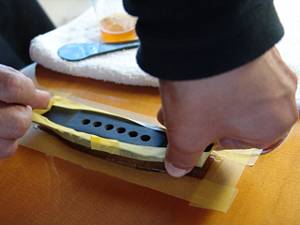

25.ブリッジをそっと接着位置に乗せます。

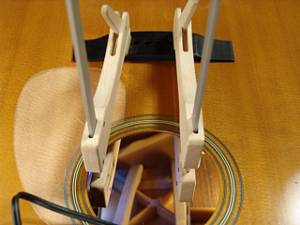

26.アクリル板はクランプ圧を均一にするため、ブリッジプレートに当てます。
27.クランプであふれたニカワをふき取り、マスキングテープをはがします。
28.このまま固着を待ちましょう。

1.ネックポケットへのアクセスホールを空けるため、15フレットを外します。
2.フレット溝を傷つけないようにハンダゴテで暖めながらゆっくりと抜いていきます。

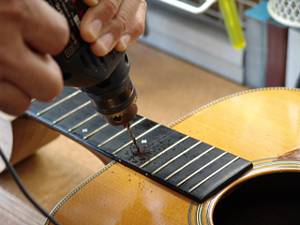

3.　15フレット溝の奥にあるネックポケット（ネックとボディの接合スペース）にドリルで貫通穴を開けます。

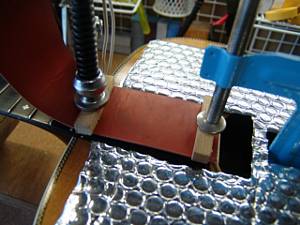

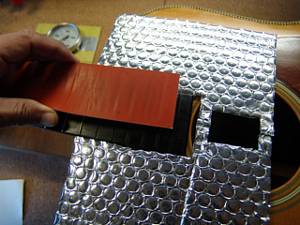

4.　ラバーヒーターを使ってフィンガーボードを暖めます。（フレット交換を行いますので、20フレットまで外しています）
5.ヒーターを当て木でクランプします。

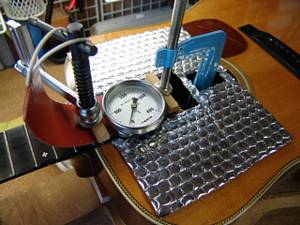

6.ヒーターに通電します。徐々に温度を上げていきます。

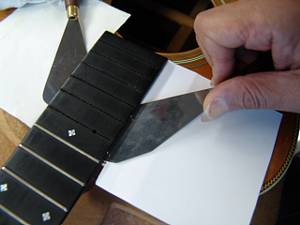

7.そのまま数分間置いた後、ナイフを差し込んでいきます。接着剤が熱で軟化しているのがわかります。
8.15フレット下部分までナイフが入りました。フィンガーボードとボディの取り外しが完了です。次にネックの取り外しを行いましょう。

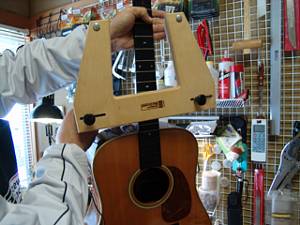

9.ネックは蒸気ではずします。まず専用のジグを取り付けます。

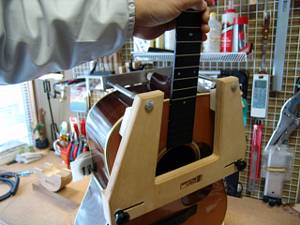

10.ジグ取り付けが完了しました。
11.ジグの裏側はこのような形になっています。

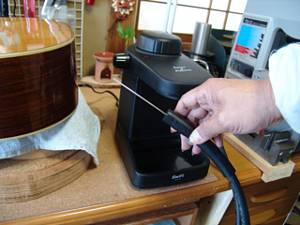

12. 蒸気発生用のエスプレッソメーカーにホースと蒸気注入ジグを取り付けます。
13.15フレットの穴に先端を差し込んで蒸気を発生します。かなりの高温蒸気が発生しますので、ギターと体へのやけどには要注意です。

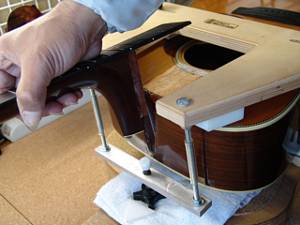

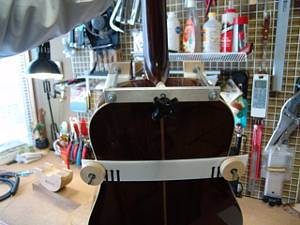

14.ネック押さえを徐々に締めながら蒸気を注入していくと、数分後ネックがはずれます。

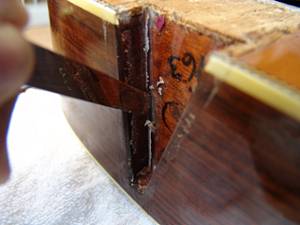

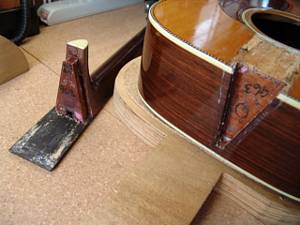

15.ダブテイル・ネックジョイントがはずれました。

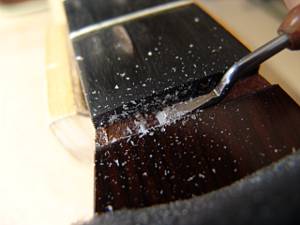

16.蒸気の熱と湿り気が残っている間に古い接着剤（ニカワ）を削り落としておきます。

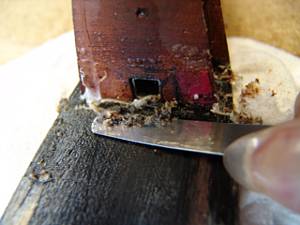

17.ネック側にも接着剤が残っていますので、クリーニングします。

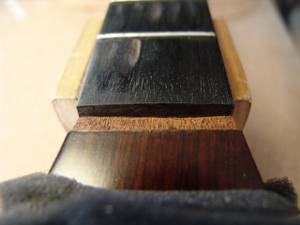

18.ネック接合部の接着剤も取り除きます。

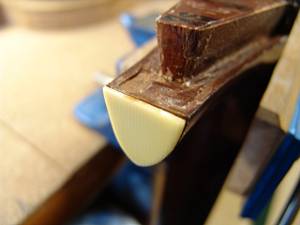

19.ネックヒール部分です。ヒールキャップがついています。

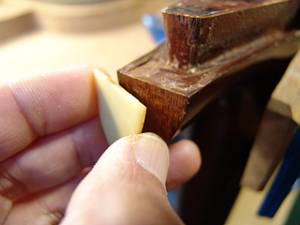

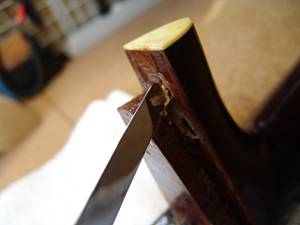

20.ヒールキャップを外しました。

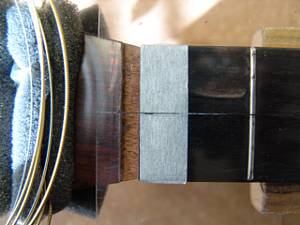

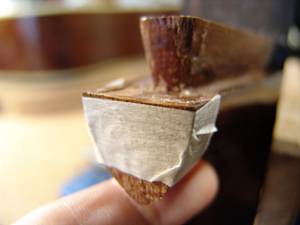

21.ネックヒール部です。マスキングテープを貼り、この部分の微妙な高さを目安に作業を進めていきます。

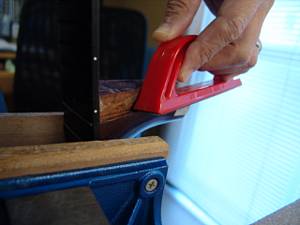

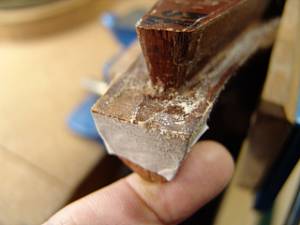

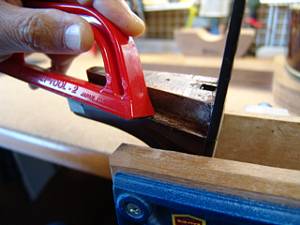

22.ヒール部分を削っていきます。
23.目標のヒール高が削り出せました。これに合わせてネック接合部を調整加工していきます。
24.ネック接合部を削っていきます。フィンガーボード側（右）は削らず、ヒール部（左）だけに傾斜を持たせるように加工していきます。
25.同様に反対側も切削加工を行います。少しずつ慎重に削っていきます。
26.ヒールのサイド部分は削り終えました。

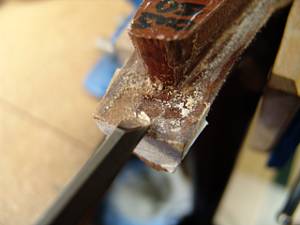

27.ヒール先端部はよく研いだノミで削ります。

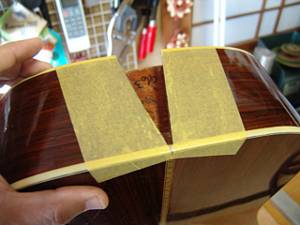

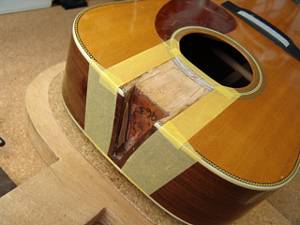

28.ボディ側ネックスロットの外側にマスキングテープを貼ってボディを保護します。

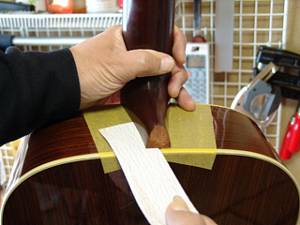

29.ネックとボディの間にサンドペーパー挟みます。

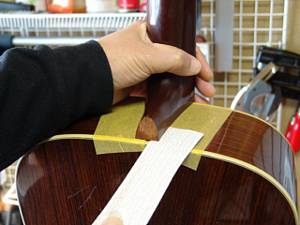

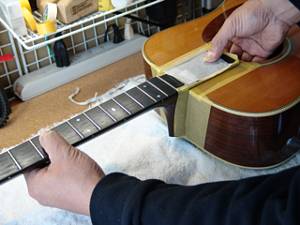

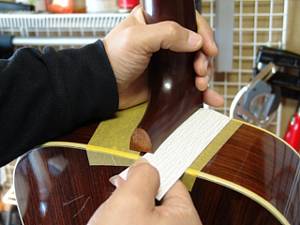

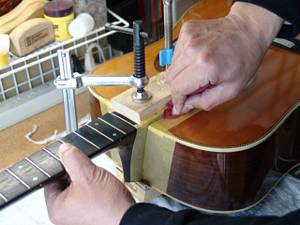

30.ネックをボディに密着させながらサンドペーパーを抜き取ります。
31.1弦側と6弦側の両方を行います。このとき両サイドの引き抜き回数を覚えておきます。

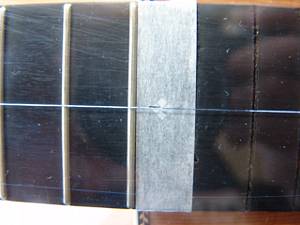

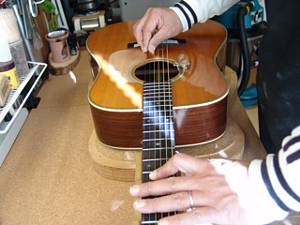

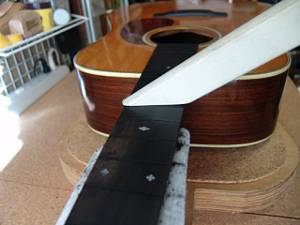

32.ネック取り付けの直線性を確認します。直線けがき線の入ったアクリル板をネックからブリッジにかけて乗せます。
33.ナット部分センター位置にケガキ線を合わせます。
34.ブリッジ部分も同様にセンター位置にケガキ線を合わせます。

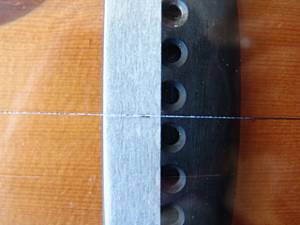

35.そしてネックとボディの接合部（14フレット）のセンター位置にケガキ線が乗っていることを確認します。
36.ボディ側もシムを取り付けてネック接合の準備が完了しました。

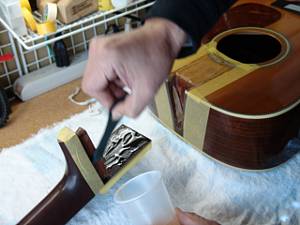

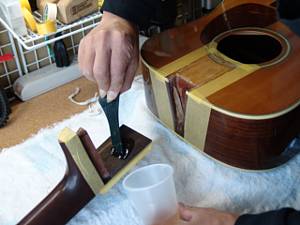

37.HideGlue（膠：ニカワ）をフィンガーボード裏とネック接合部に塗っていきます。
38.接着剤が均一になるようにヘラでのばしていきます。
39.ネックとボディを接合します。ゆっくりジョイント部にネックを置きます。

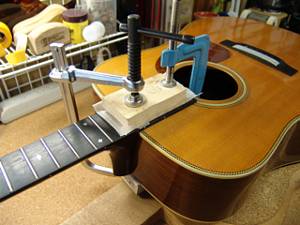

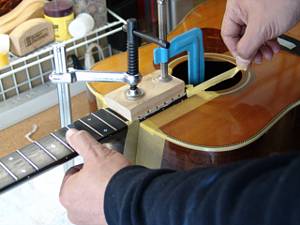

40.0．クランプと当て木でネックを固定し、あふれ出た接着剤をふき取っていきます。
41.マスキングテープをはがします。
42.このまま固着を待ちましょう。

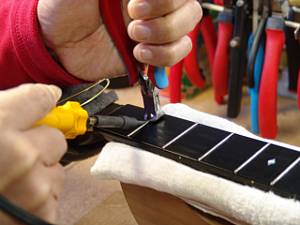

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

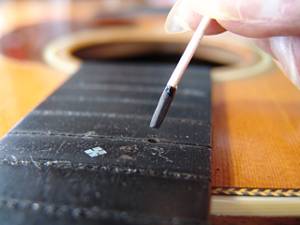

3.フレット交換の前にフィンガーボードにあけた穴を元に戻しましょう。穴径にあうようにエボニー片を丸く削ります。
4.ドリル穴にエボニー材を押し込み、フィンガーボードを傷つけないように出た部分をカットします。

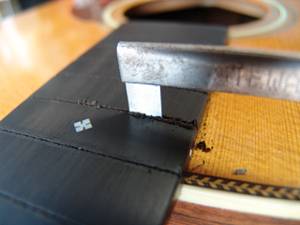

5.溝幅に合わせてのこぎりで切れ込みを入れます。

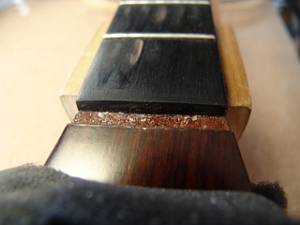

6.穴埋め加工が終わった15フレット溝です。

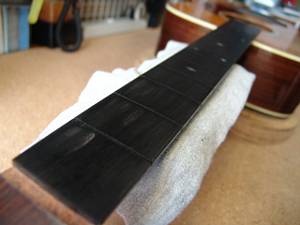

7.フィンガーボードの平面性を確認します。
8.軽くサンディングします。

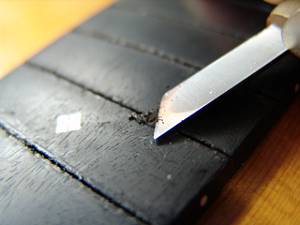

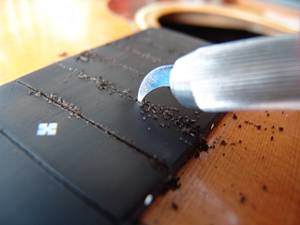

9.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
10.ここで一旦削り粉をクリーニングしましょう。

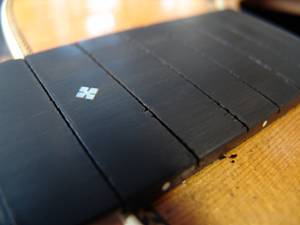

11.フレット打ち込みの準備が整いました。

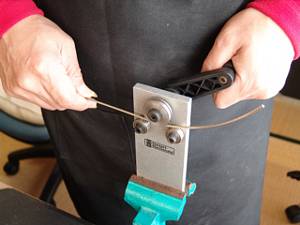

12.フレットベンダーでフレットにアールをつけていきます。
13.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

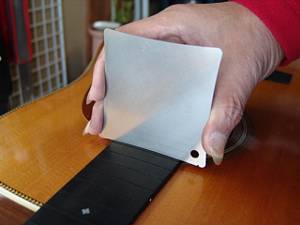

14.フィンガーボードの湾曲度（アール）を計測します。
15.アールにあった先端ビットをジグのプレス部に固定します。
16.第一のフレットプレス・ジグです。

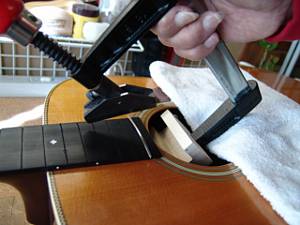

17.ジグをサウンドホールから入れていきます。

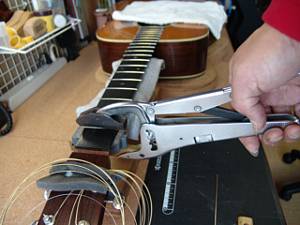

18.フレットをプレスします。
19.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

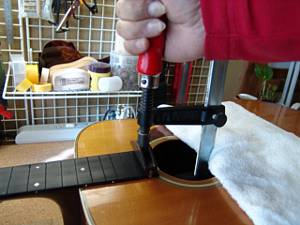

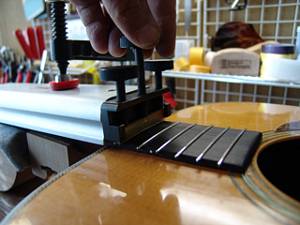

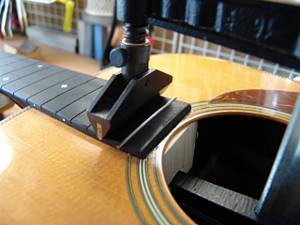

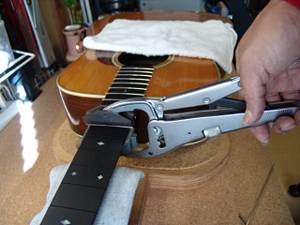

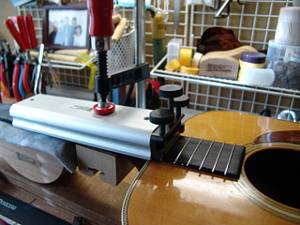

20.2つ目のジグはこのように固定します。

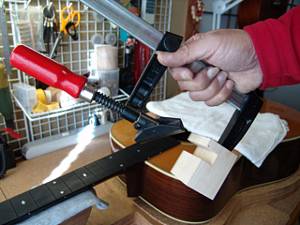

21.ネジを締めてフレットをプレスしていきます。
22.順にプレスを進めていきます。

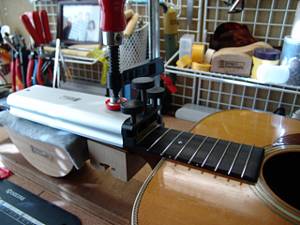

23.3つ目のジグで残りのフレットをプレスしていきます。
24.すべてのフレット打ち込みが終わりました。

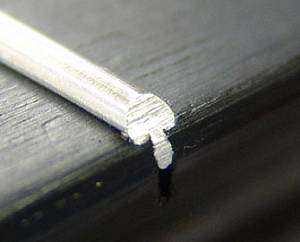

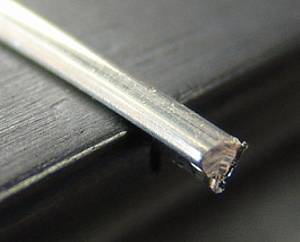

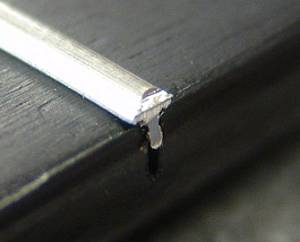

25.打ち込み終わったフレットの端は飛び出ています。

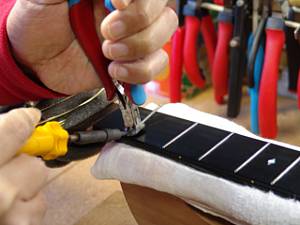

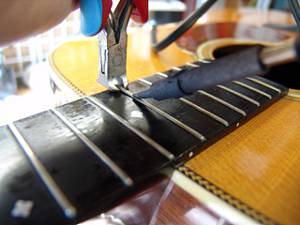

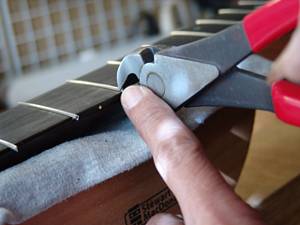

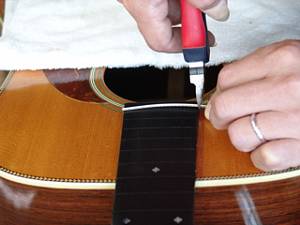

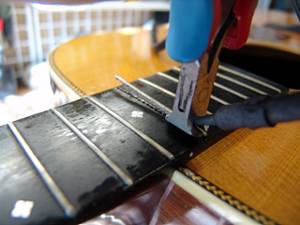

26.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。
27.カットしたフレット端です。

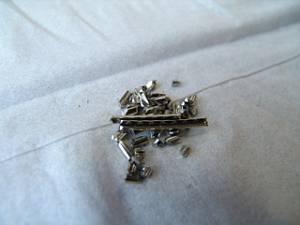

28.カットしたフレット片は見失わないように一カ所に集めておきます。

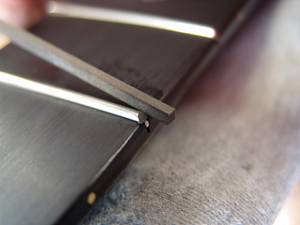

29.専用のヤスリを使ってフレット端を整形します。
30.1弦側のフレット端も同じように整形します
31.整形されたフレット端です。

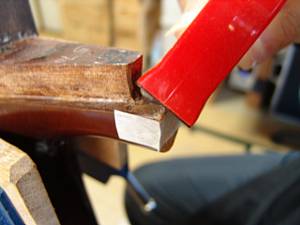

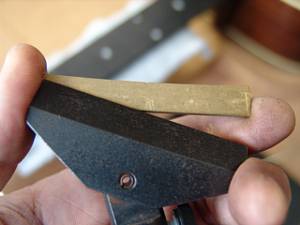

32.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

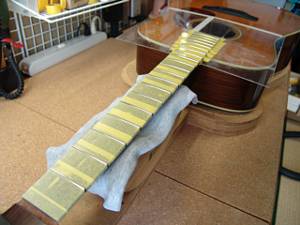

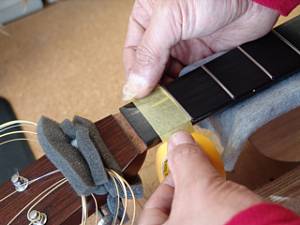

33.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

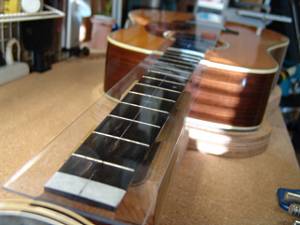

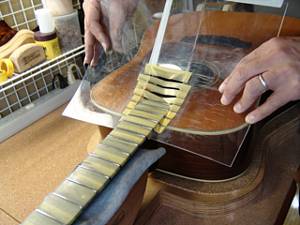

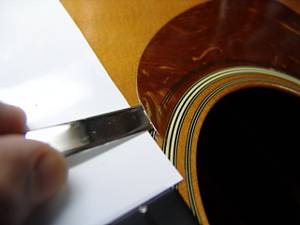

34.ボディもアクリル板でカバーしました。

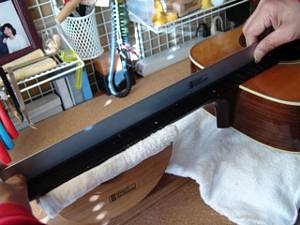

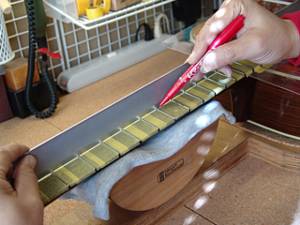

35.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

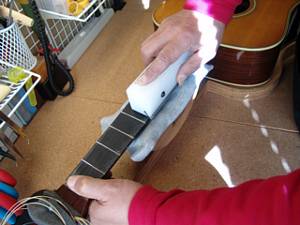

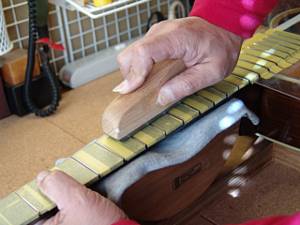

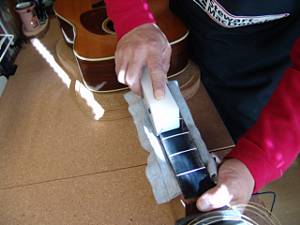

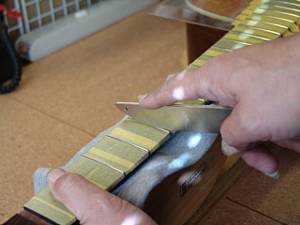

36.マークされた部分を中心にフラットファイルでサンディングします。
37.平らになったフレット山を専用のヤスリで丸くしていきます。

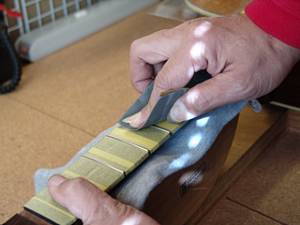

38.紙ヤスリ（#400）で粗研磨します。

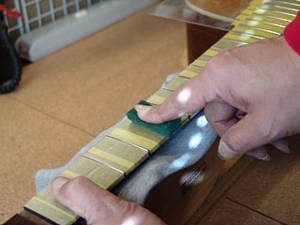

39.さらに研磨タワシ（#600～#800）で研磨を進めます。

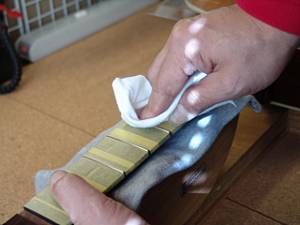

40.最後はコンパウンドで磨き上げます。
41.プロテクタ類を外しましょう。

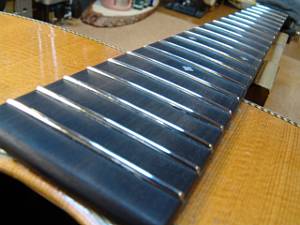

42.ピカピカのフレットになりました。

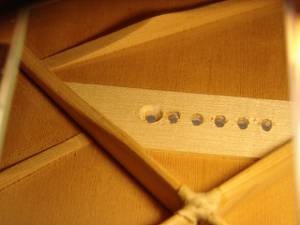

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

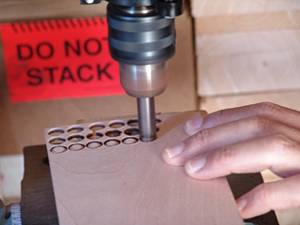

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

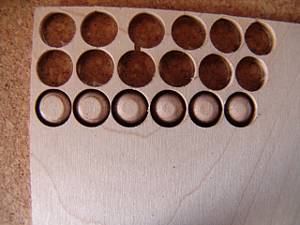

3.完全に切り離さず、ぎりぎりのところで固定させておきます。

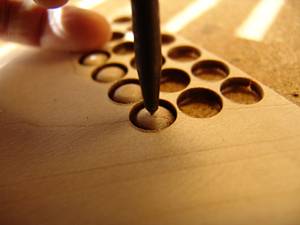

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

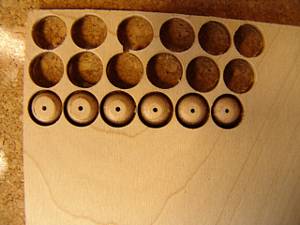

5.小穴があいたプラグです。まだ、メイプル材に固定されています。

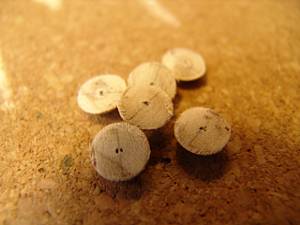

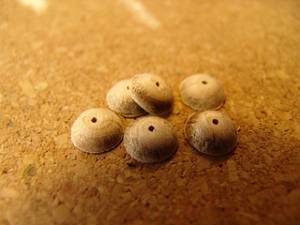

6.切り出し終えたプラグたちです。
7.プラグの裏側には木目がわかるように線を入れておきます。

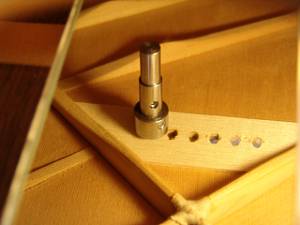

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。
9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

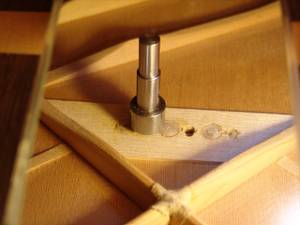

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。
11.1弦の凹み加工が終わった様子です。

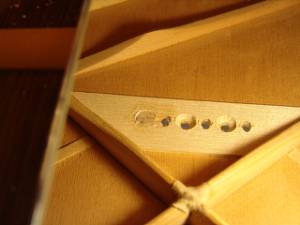

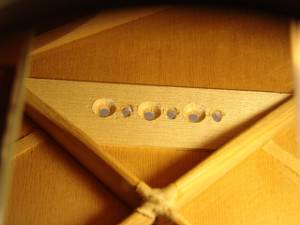

12.同様にして3，5弦の凹み加工も行いました。

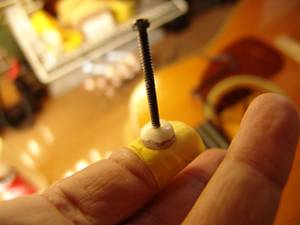

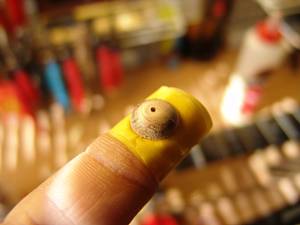

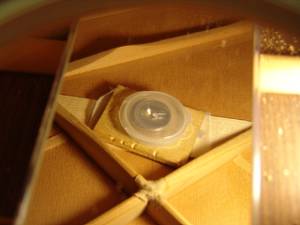

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

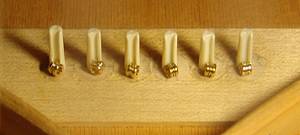

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。

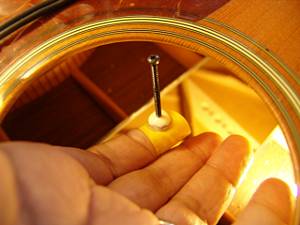

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。
17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。
19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。

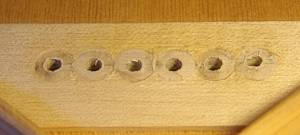

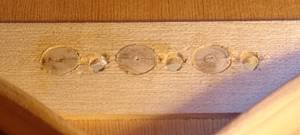

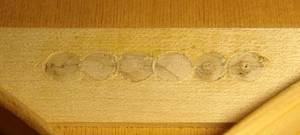

20.6弦すべてのプラグ接着を終えました。

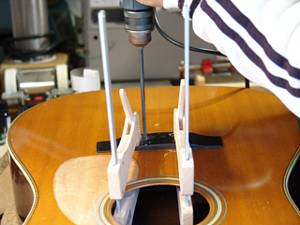

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。
23.プラグにブリッジピン穴を開けました。

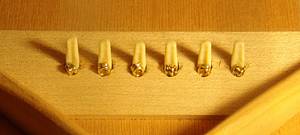

24. 弦を張りました。エンドポールがプレートの上にしっかり固定されています。

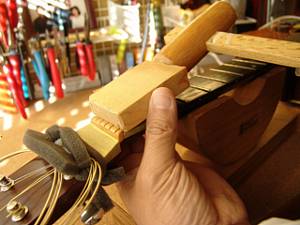

1.ナットに当て木を当てて軽くコンとたたきます。
2.ナットが外れました。
3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。
5.クリーニング完了したナット溝です。

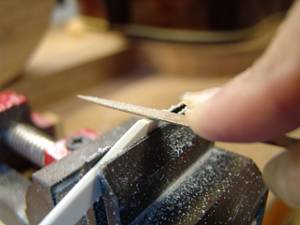

6.ネック幅に合わせてナットスラブを切り出します。

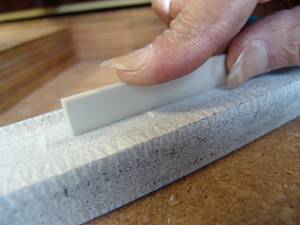

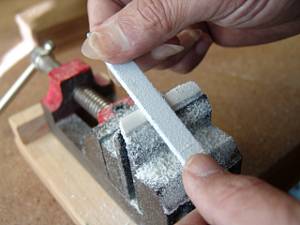

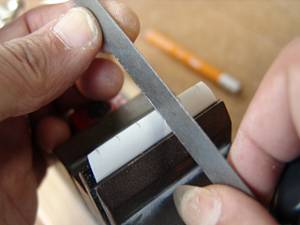

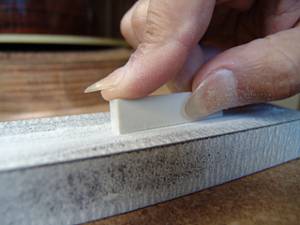

7.フラットファイルを使ってナットの平面を削り出します。

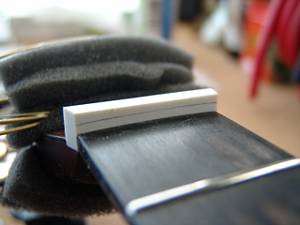

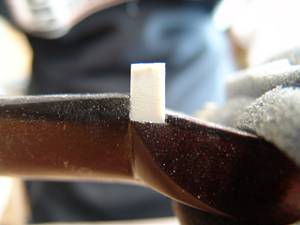

8.ナット溝にピッタリはまるようになりました。

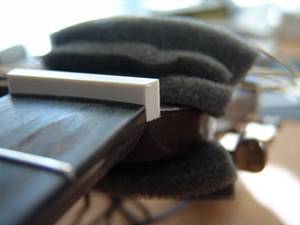

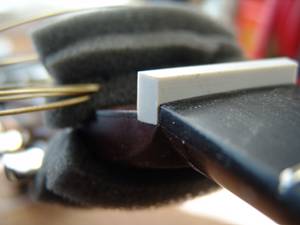

9.1弦側からもナットの密着を確認します。

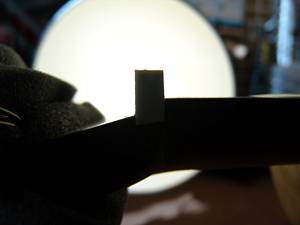

10.逆光を利用すると密着度の確認が効率的に行えます。

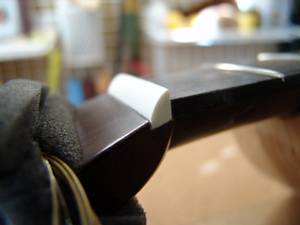

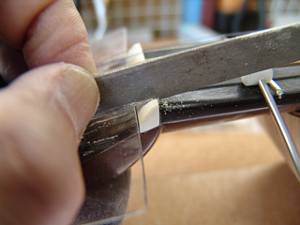

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

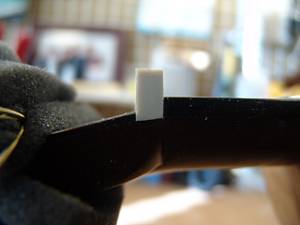

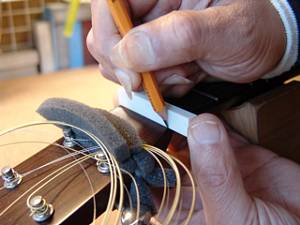

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。

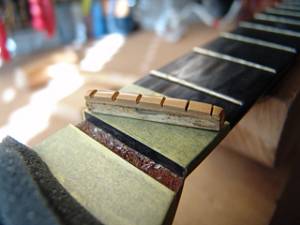

16.ナットらしくなってきました。

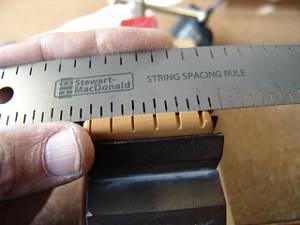

17.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

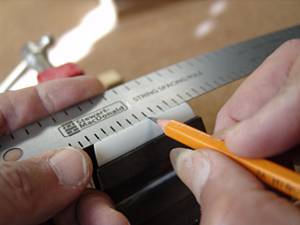

18.弦溝位置を新しいナットに書き込みます。
19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

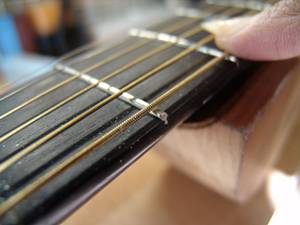

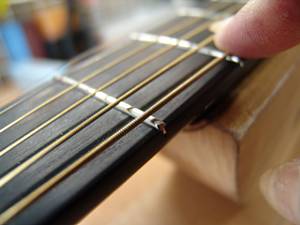

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.6弦のナット高をギリギリまで下げました

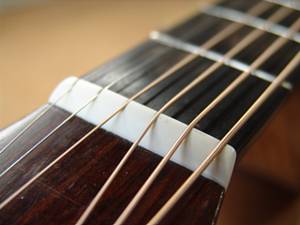

24.他の弦も同じ要領で調整しました。弦高調整後のナットです。

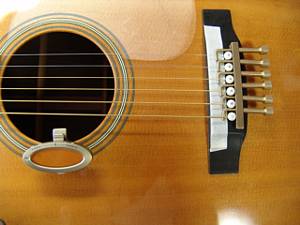

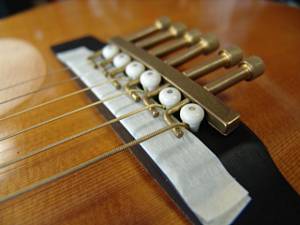

1.サドル溝位置を特定するため、ブリッジ上面にマスキングテープを貼り、イントネーターの上に弦を張りました。
2.サウンドホールにチューナーを固定しました。
3.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

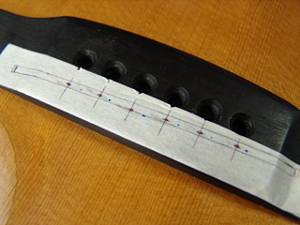

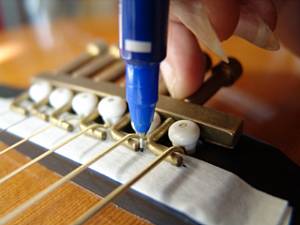

4.サドル山位置をマスキングテープに書き写していきます。

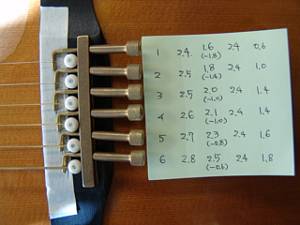

5.サドル山の目標高さも実測値から計算して記録しておきます。

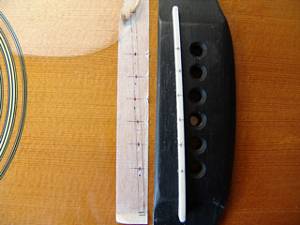

6.イントネーターを外し、マークしたサドル山位置を囲んでサドル溝位置を確定します。

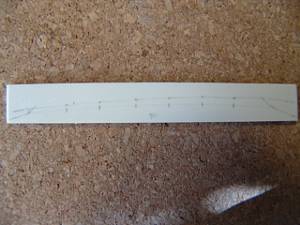

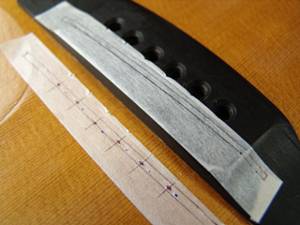

7.サドル山位置とサドル溝位置を別に記録しておきます。

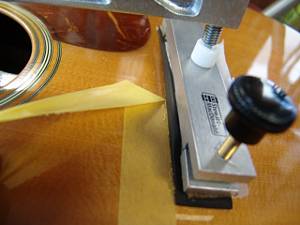

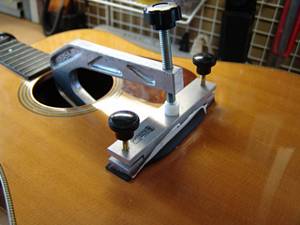

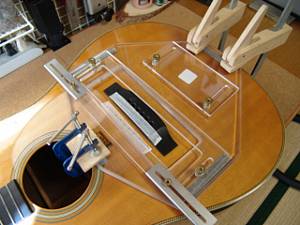

8.サドル溝を掘るための専用ジグを装着しました。
9.サドル溝に合わせてジグのスロットを固定しました。

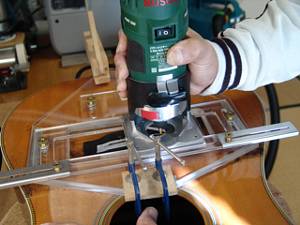

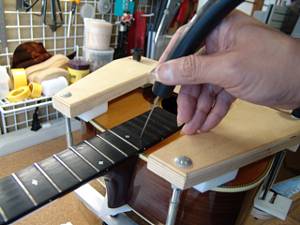

10.トリマでサドル溝を彫り込んでいきます。
11.サドルピーク位置を書き写しておきます
12.サドル溝に合わせてサドルスラブを切り出します。

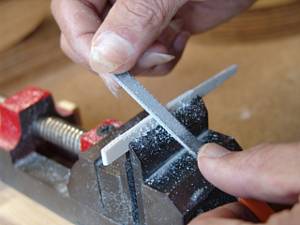

13.サドルの底はフラットファイルで平面をつけていきます。

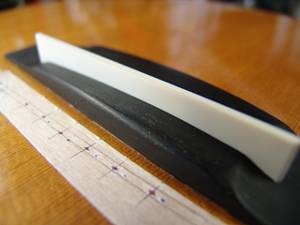

14.サドル溝にピッタリはまるように加工できました。

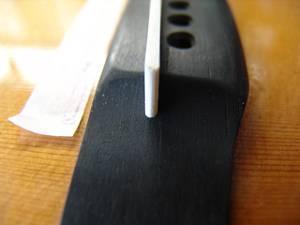

15.サドルの端も溝にピッタリはまっていることを確認します。

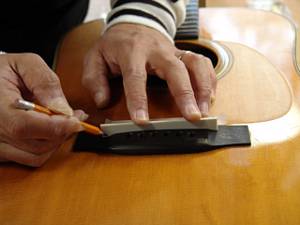

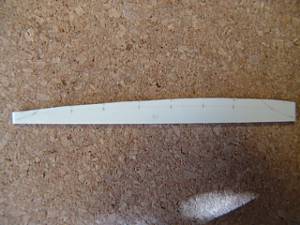

16.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
17.サドル高の切り出しを終えました。
18.サドル上部にピーク位置を書き写します。
19.サドルピーク位置を削りだしていきます。
20.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

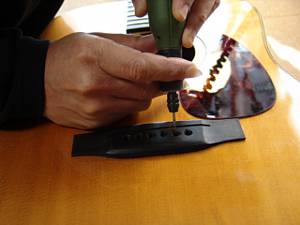

21.さらにミニルーターで弦の導出角度をつけていきます。

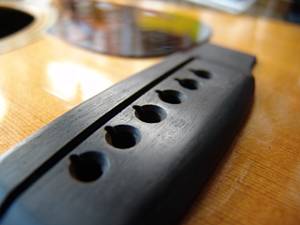

22.ブリッジピン穴加工を終えました。
23.ロングサドルのサイドスロープ加工を行います。
24.粗くスロープを削り出します。
25.ここから先はミニルーターで少しずつ加工しましょう。

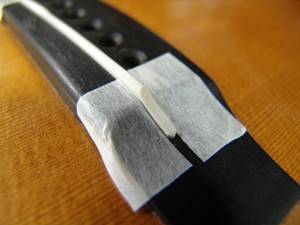

26.スロープの両端にマスキングテープを貼ります。

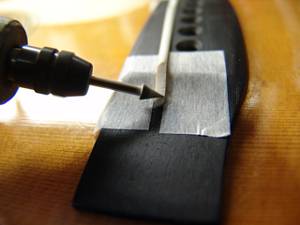

27.ミニルーターに円錐ビットを取り付けて少しずつトリミングしていきます。

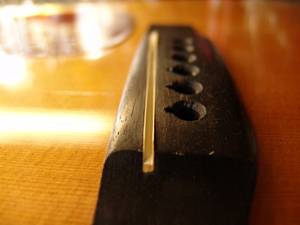

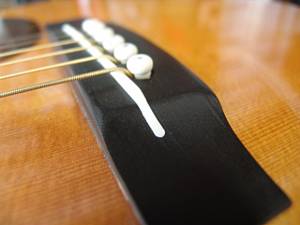

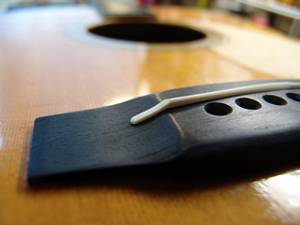

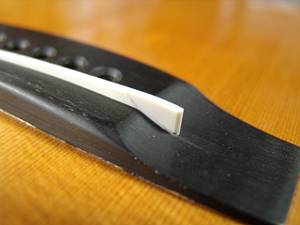

28.弦高調整を終えました。オフセット・ロングサドルの完成です。

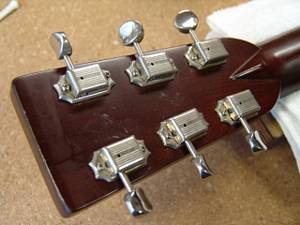

1.オリジナルペグです。一部ガタが来ているので交換します。

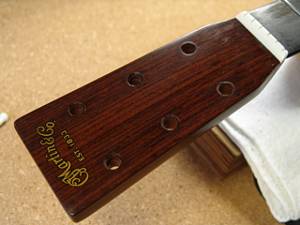

2.ペグを取り外しました。

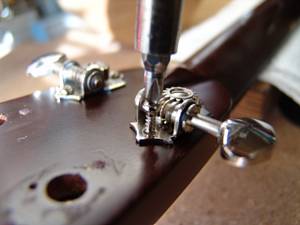

3.新しいペグのブッシュを取り付けます。

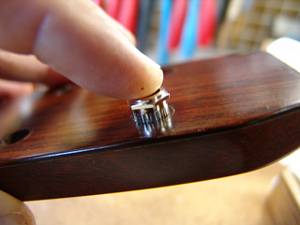

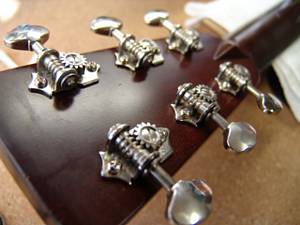

4.新しいペグはオープンバックタイプです。
5.ペグ交換を完了しました。

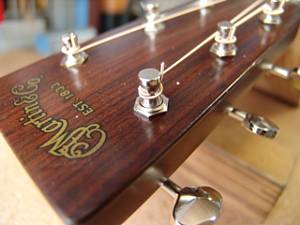

6.弦を張りました。とてもスムーズにチューニングが行えます。

1.オリジナルピックガードは浮きが見られますので交換します。

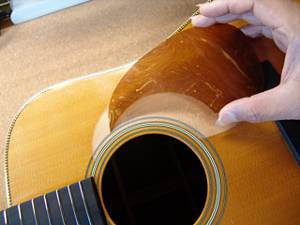

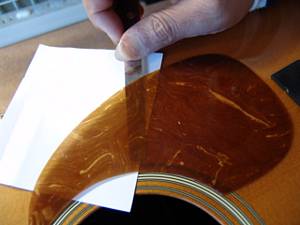

2.トップ板に傷を入れないように派がしていきます。
3.取り外せました。

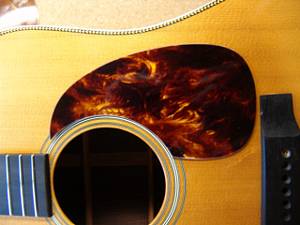

4.新しいピックガード（TOR-TIS素材）に交換完了しました。

Martin HD-28 custom

ブリッジ脱着（新規作製）

ネックリセット

フレット交換

ブリッジプレート・リペア

ナット交換

サドル溝再加工

ペグ交換

ピックガード交換
