Alhambra W-3E

戻る

東京都にお住まいのT.T.さんからAlhambra W-3Eのリペアご依頼をいただき、弦周りのTUSQ化、ペグ交換を行いました。

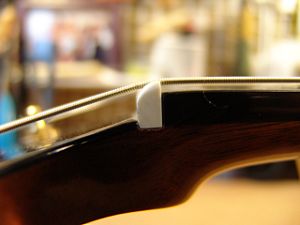

1.オリジナルナットです。

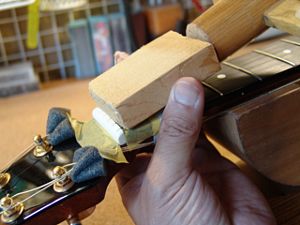

2.当て木を当ててコンとたたいてナットを外します。
3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

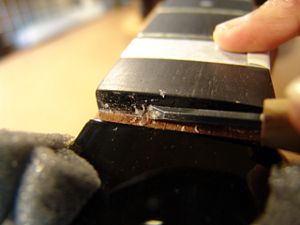

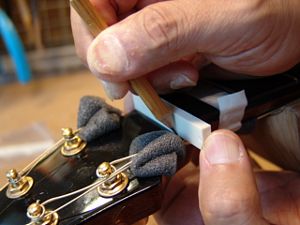

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

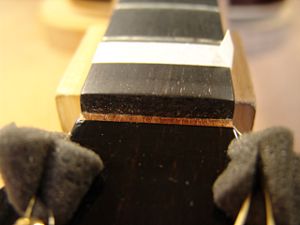

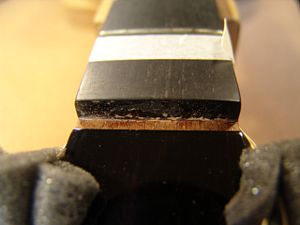

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

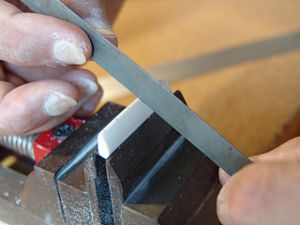

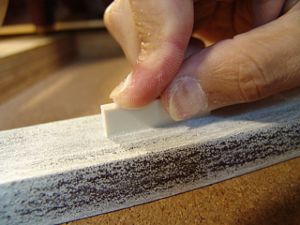

7.フラットファイルを使ってナットの平面を削り出します。

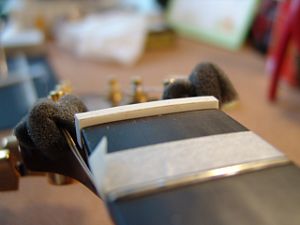

8.ナット溝にピッタリはまるようになりました。

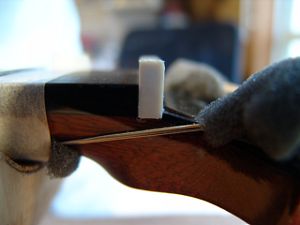

9.1弦側からもナットの密着を確認します。

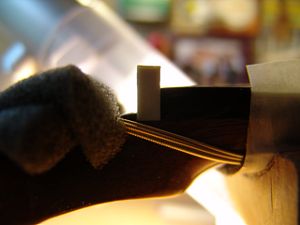

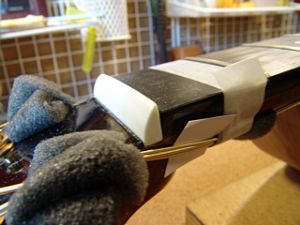

10.逆光を利用すると密着度の確認が効率的に行えます。
11.フレットの高さに合わせてケガキ線を入れました。
12.ナット上部をカットしました。

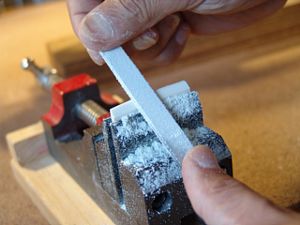

13.ヘッド側に放物曲面を削り込んでいきます。

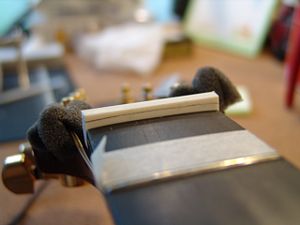

14.ナットらしくなってきました。

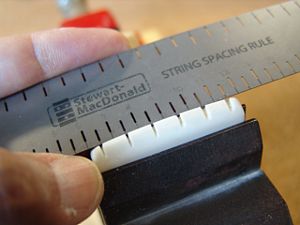

15.オリジナルナットから弦溝位置を読みとります。

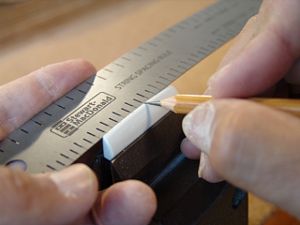

16.弦溝位置を新しいナットに書き込みます。
17.弦溝を専用のヤスリで彫り込んでいきます。
18.弦高調整前のナットです。

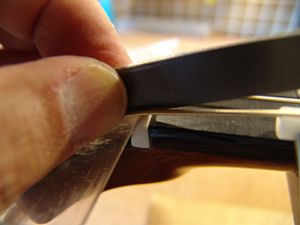

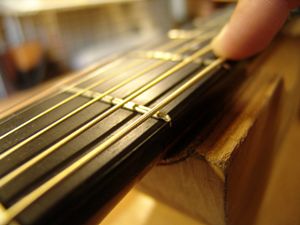

19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

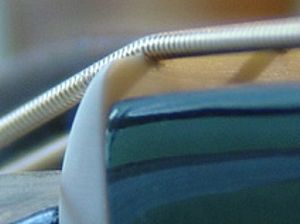

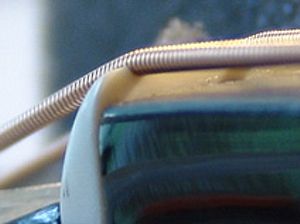

21.ナット高調整前の弦溝です。

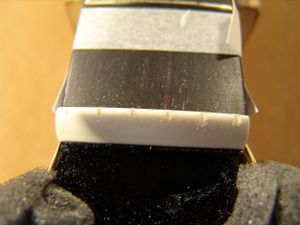

22.弦高調整後のナット弦溝です。
23.他の弦も同じ要領で調整しました。弦高調整後のナットです。

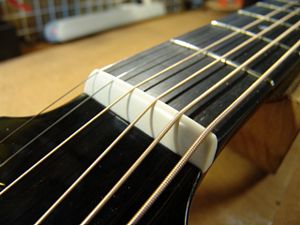

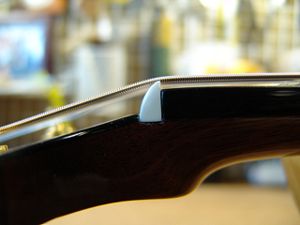

24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

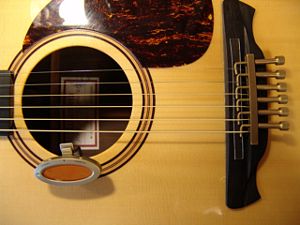

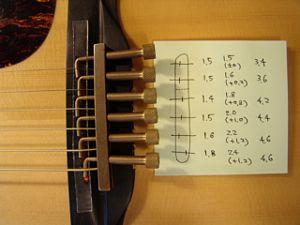

1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。

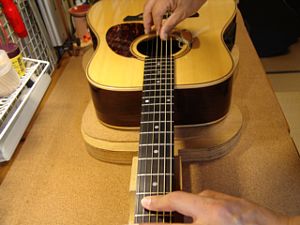

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します

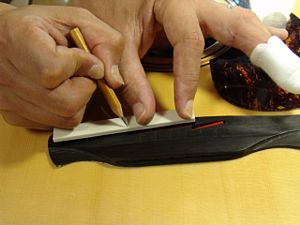

3.サドルピーク位置を書き写しておきます
4.サドル溝に合わせてサドルスラブを切り出します。
5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。
7.サドルの端も溝にピッタリはまっていることを確認します。

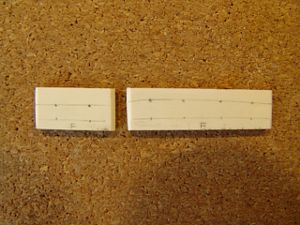

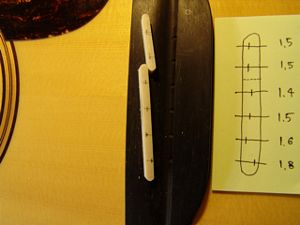

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。

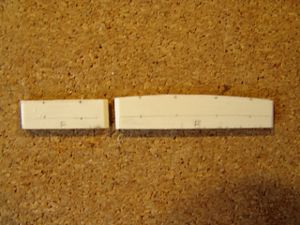

10.サドル上部にピーク位置を書き写します。

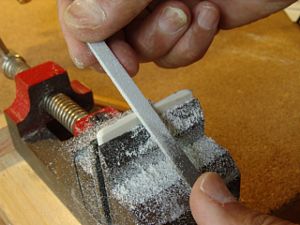

11.サドルピーク位置を削りだしていきます。

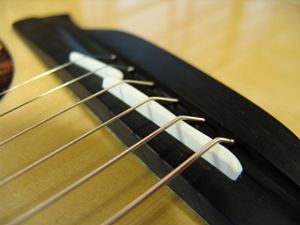

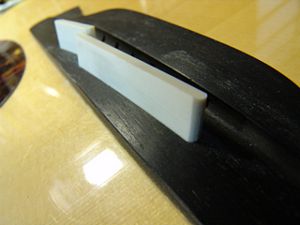

12.完成したオフセットサドルとブリッジです。

1.オリジナルペグはガタ（バックラッシュ）が見られましたので、交換することにしました。

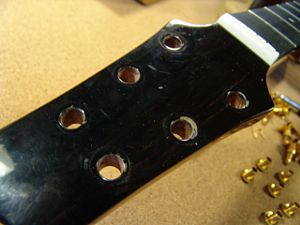

2.ペグを外しました。

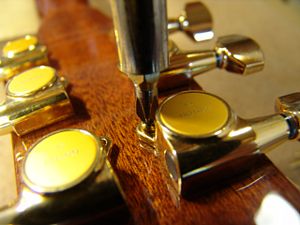

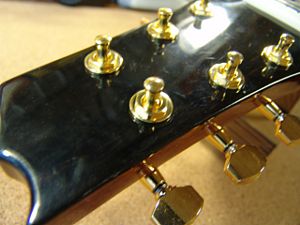

3.新しいペグ（GOTOH製）を取り付けます。

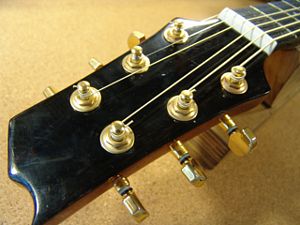

4.スムーズなチューニングが行えるようになりました。
