Cat'sEye CE-800

戻る

兵庫県にお住まいのM.N.さんからCat'sEye CE-800のリペアご依頼をいただき、ブリッジプレート・リペアとナット交換を行いました。

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。
2.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。
3.完全に切り離さず、ぎりぎりのところで固定させておきます。

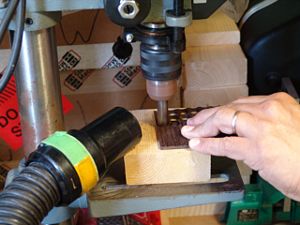

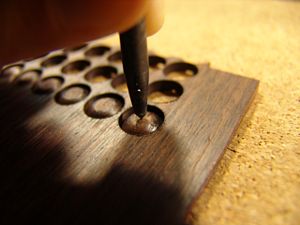

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

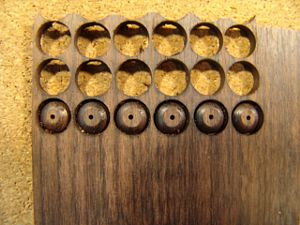

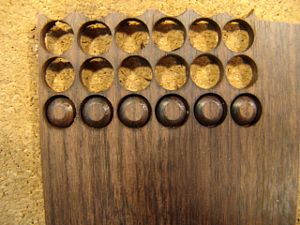

5.小穴があいたプラグです。まだ材に固定されています。

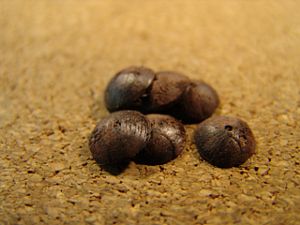

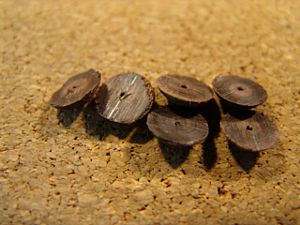

6.切り出し終えたプラグたちです。
7.プラグの裏側には木目がわかるように線を入れておきます。

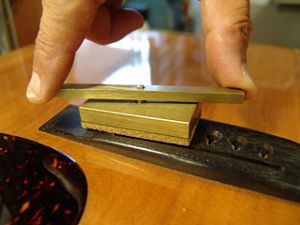

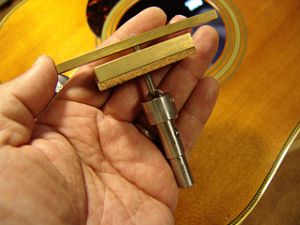

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。
9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

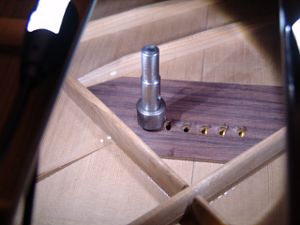

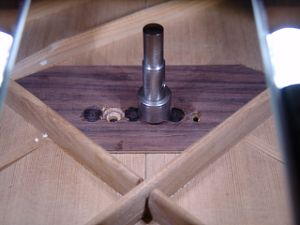

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

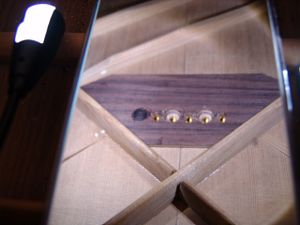

11.1弦の凹み加工が終わった様子です。
12.同様にして3，5弦の凹み加工も行いました。
13.マスキングテープの粘着面を外側にしてプラグを半固定します。

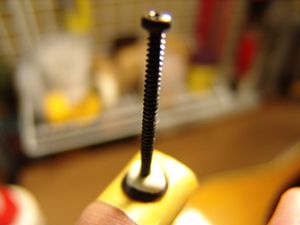

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。

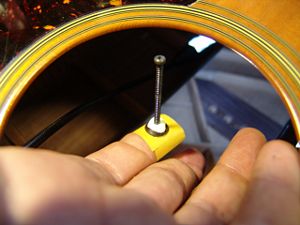

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

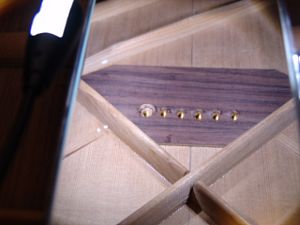

17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

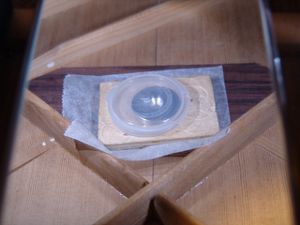

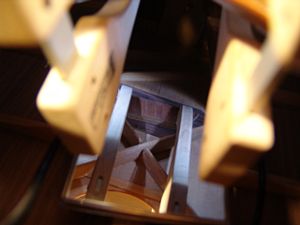

18.ワックスペーパーと当て木を挟んでマグネットクランプした後、固着を待ちます。
19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。
20.6弦すべてのプラグ接着を終えました。
21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。

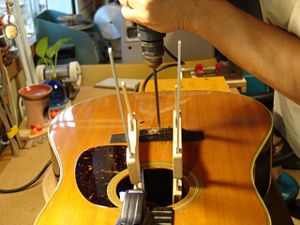

22.クランプを避けるように長いドリルビットを使用します。
23.プラグにブリッジピン穴を開けました。

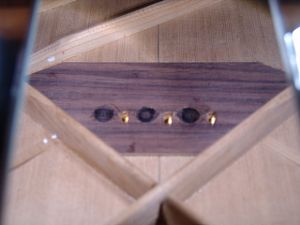

24. 弦を張りました。エンドポールがプレートの上にしっかり固定されています。

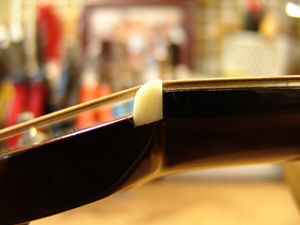

1.オリジナルナットです。
2.ナットはすでに外れていました。
3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

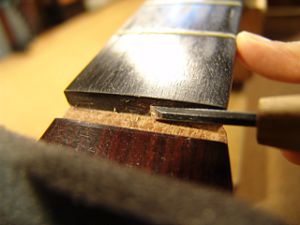

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

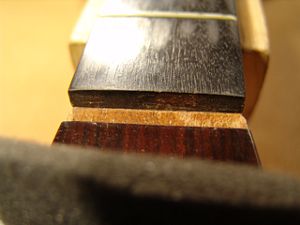

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

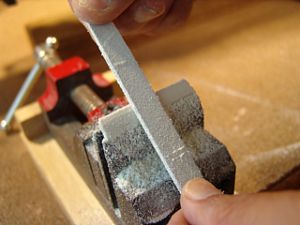

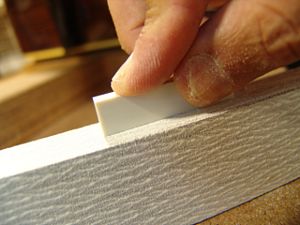

7.フラットファイルを使ってナットの平面を削り出します。

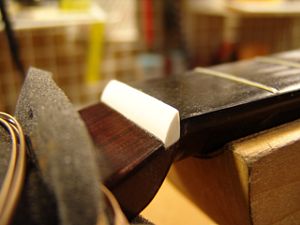

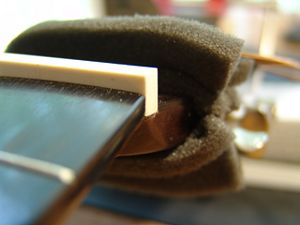

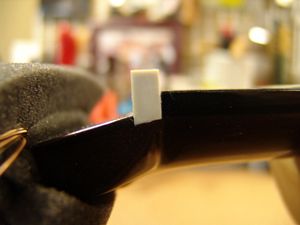

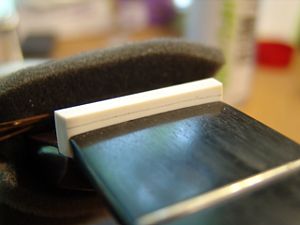

8.ナット溝にピッタリはまるようになりました。

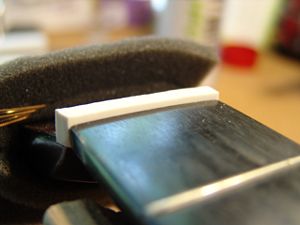

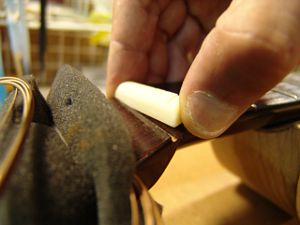

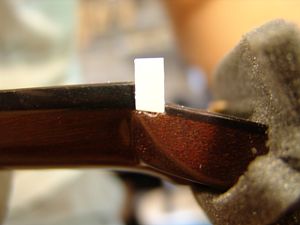

9.1弦側からもナットの密着を確認します。

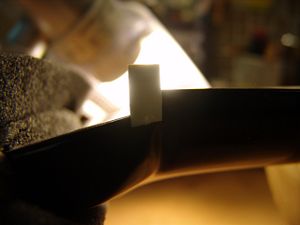

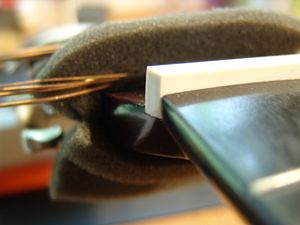

10.逆光を利用すると密着度の確認が効率的に行えます。
11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

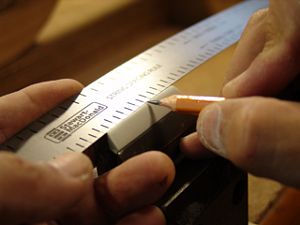

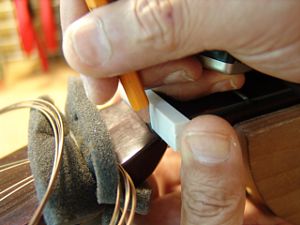

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。
17.オリジナルナットから弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

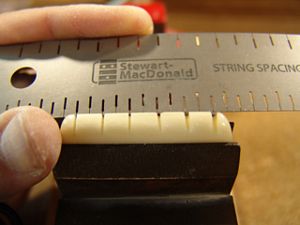

18.弦溝位置を新しいナットに書き込みます。（M.N.さんのご希望により、オリジナルよりも弦溝幅を広げました）

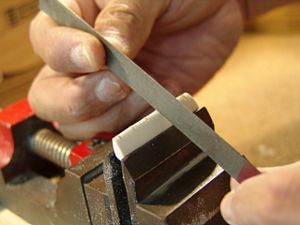

19.弦溝を専用のヤスリで彫り込んでいきます。

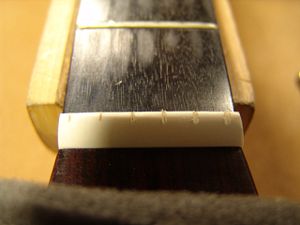

20.弦高調整前のナットです。

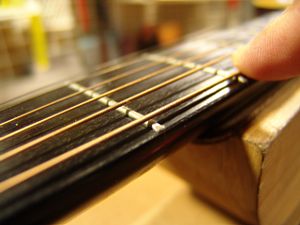

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.ナット高調整前の弦溝です。

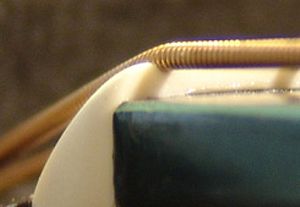

24.弦高調整後のナット弦溝です。

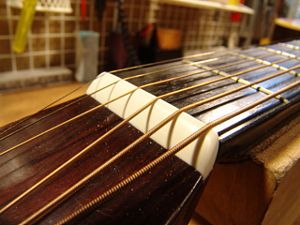

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

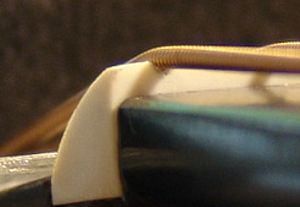

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。
