大阪府にお住まいのE.O.さんからS.Yairi SYD-45, Aria
W-23C, Gibson LG-1のリペアご依頼をいただきました
SYD-45はナット、サドル交換を行いました。
ナット交換

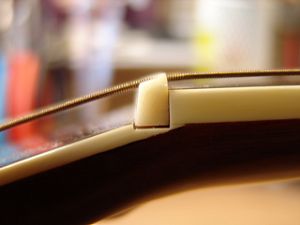

- 1.オリジナルナットです。

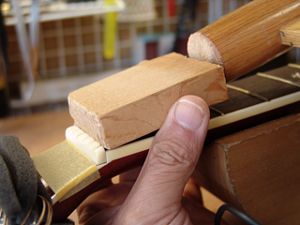

- 2.当て木を当ててコンとたたくとナットが外れます。

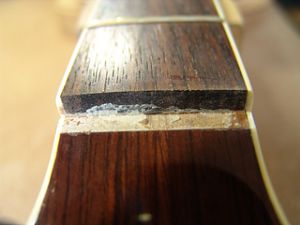

- 3.ナットを取り外したナット溝です。古い接着剤の跡が残っています。

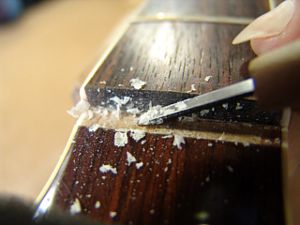

- 4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

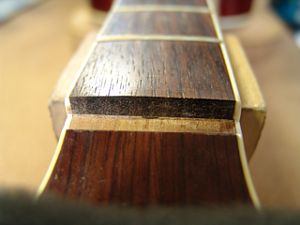

- 5.クリーニング完了したナット溝です。
- 6.ネック幅に合わせてナットスラブを切り出します。

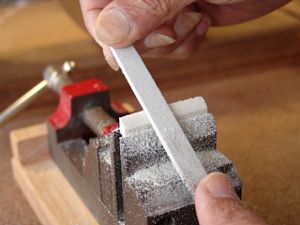

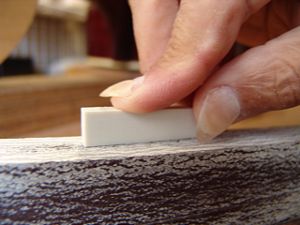

- 7.フラットファイルを使ってナットの平面を削り出します。
- 8.ナット溝にピッタリはまるようになりました。

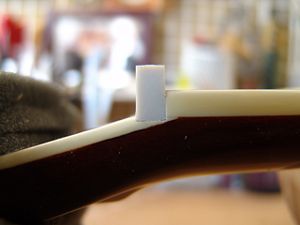

- 9.1弦側からもナットの密着を確認します。

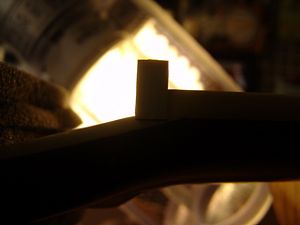

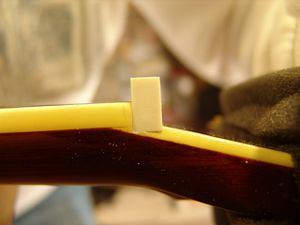

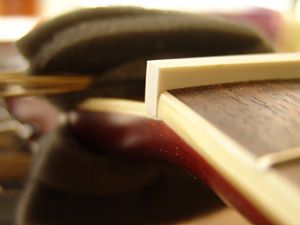

- 10.逆光を利用すると密着度の確認が効率的に行えます。
- 11.ナットのサイドもこの段階で面取り加工しておきます。

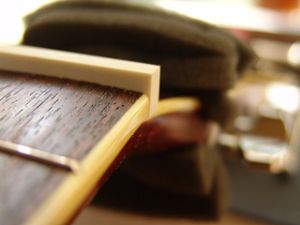

- 12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

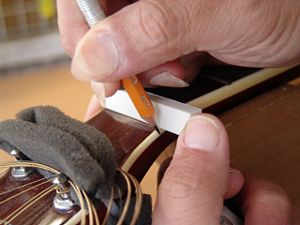

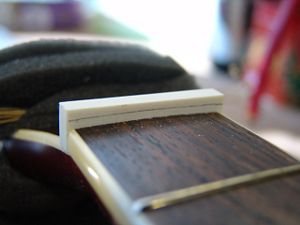

- 13.フレットの高さに合わせてケガキ線を入れました。

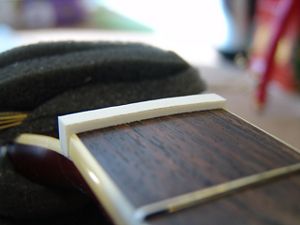

- 14.ナット上部をカットしました。
- 15.ヘッド側に放物曲面を削り込んでいきます。

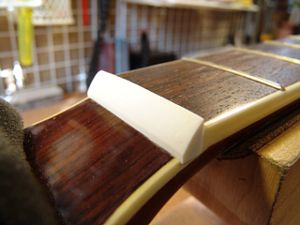

- 16.ナットらしくなってきました。

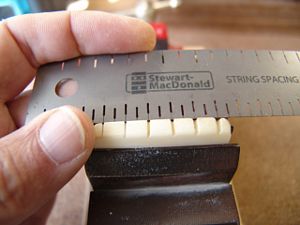

- 17.オリジナルナットから弦溝位置を読みとります。（ナット切削除去する前に記録しておきます）

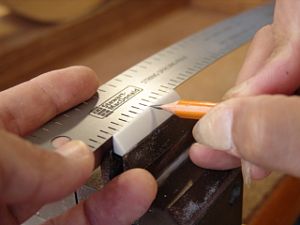

- 18.弦溝位置を新しいナットに書き込みます。

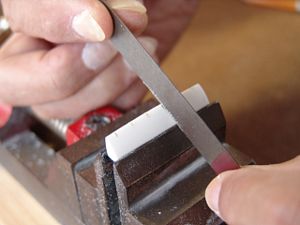

- 19.弦溝を専用のヤスリで彫り込んでいきます。

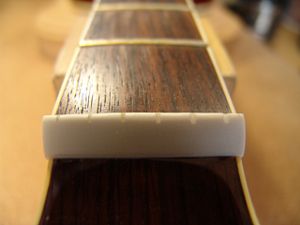

- 20.弦高調整前のナットです。

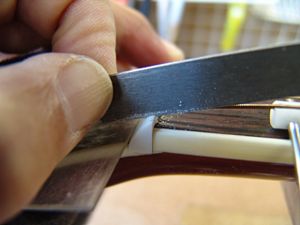

- 21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
- 22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
- 23.ナット高調整前の弦溝です。

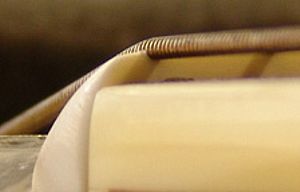

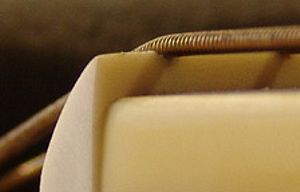

- 24.弦高調整後のナット弦溝です。

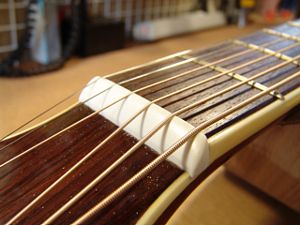

- 25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

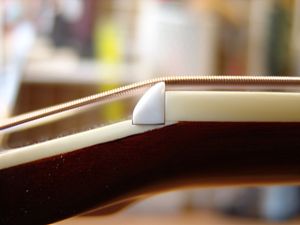

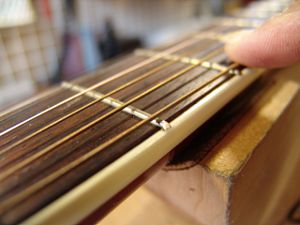

- 26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。
ピッチ調整～サドル作製

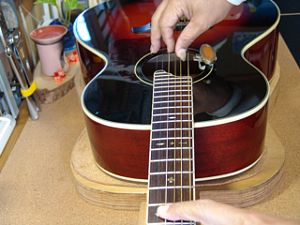

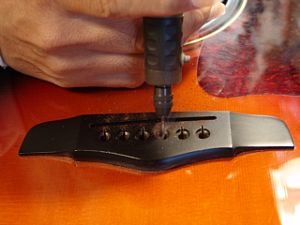

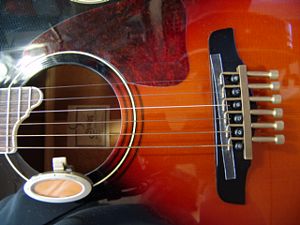

- 1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
- 2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します

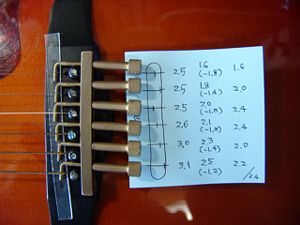

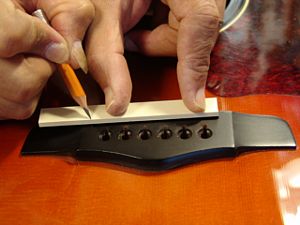

- 3.サドルピーク位置を書き写しておきます
- 4.サドル溝に合わせてサドルスラブを切り出します。

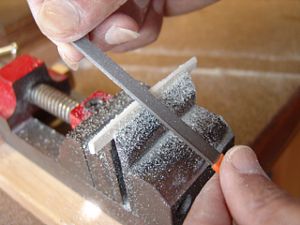

- 5.サドルの底はフラットファイルで平面をつけていきます。
- 6.サドル溝にピッタリはまるように加工できました。
- 7.サドルの端も溝にピッタリはまっていることを確認します。

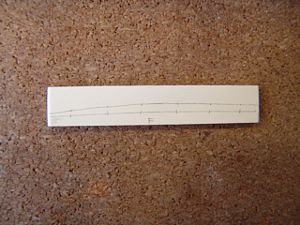

- 8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
- 9.サドル高の切り出しを終えました。

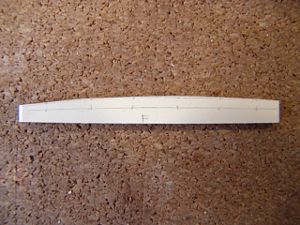

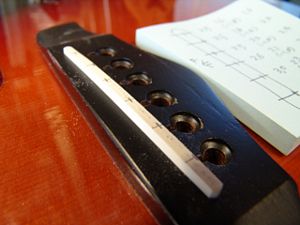

- 10.サドル上部にピーク位置を書き写します。
- 11.サドルピーク位置を削りだしていきます。

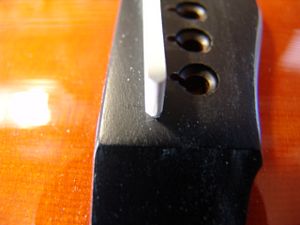

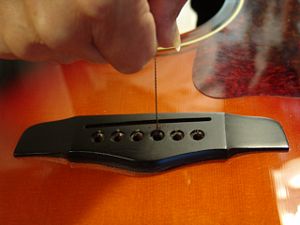

- 12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。
- 13.さらにミニルーターで弦の導出角度をつけていきます。

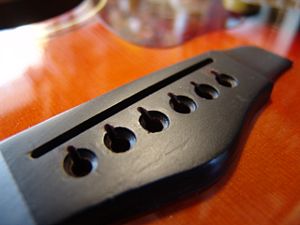

- 14.ブリッジピン穴加工を終えました。
- 15.サドルを取り付けました。

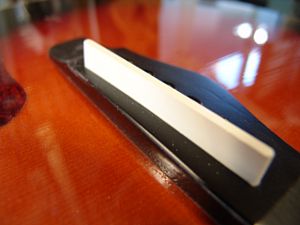

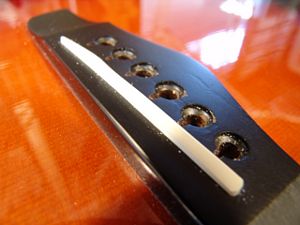

- 16.完成したオフセットサドルとブリッジです。
