ナット交換

•

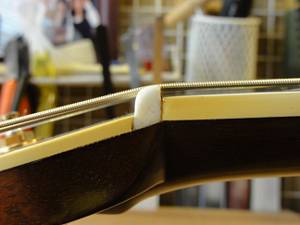

  1.オリジナルナットです。
•

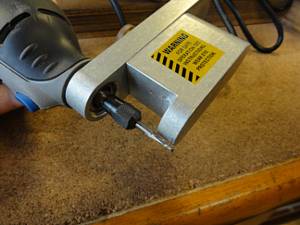

  2.ナット溝が深いので切削除去を行います。ルータにストレートビットとジグを取り付けました。
•

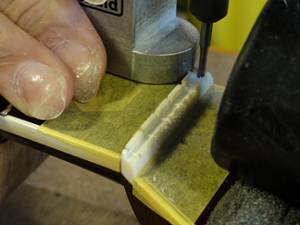

  3.ヘッド側からダスト吸引を行いながらナットを削っていきます。
•

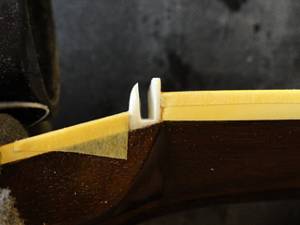

  4.途中まで掘り進んだ状態です。もう少し深くまで削りましょう。
•

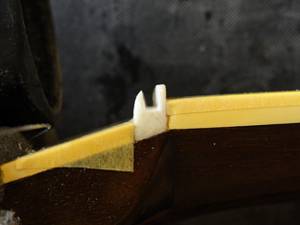

  5.この辺で切削を止めておきます。
•
  6.残りは彫刻刀で削り取りました。

• ナット取り外しの様子です。

•

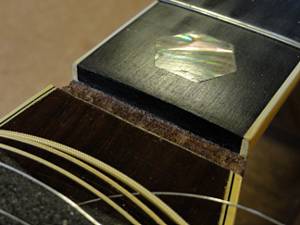

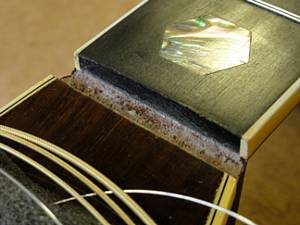

  7. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
•

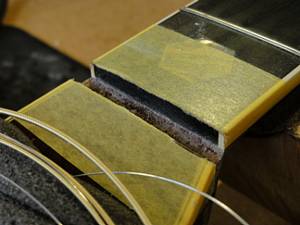

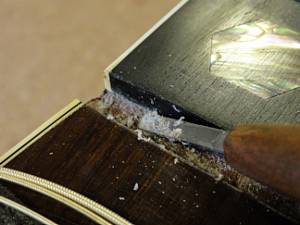

  8.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。
•
  9.クリーニング完了したナット溝です。
•
  10.ネック幅に合わせてナットスラブを切り出します。
•

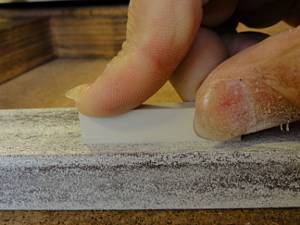

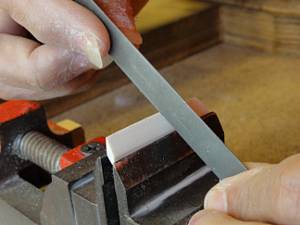

  11.フラットファイルを使ってナットの平面を削り出します。
•

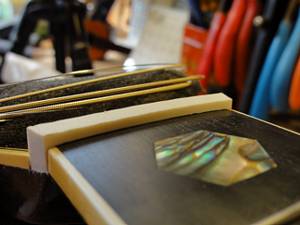

  12.ナット溝にピッタリはまるようになりました。
•

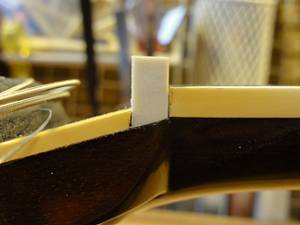

  13.1弦側からもナットの密着を確認します。
•

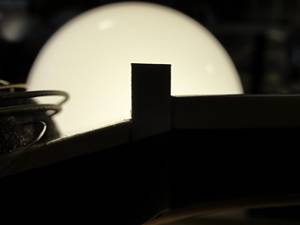

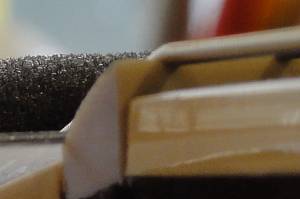

  14.逆光を利用すると密着度の確認が効率的に行えます。
•

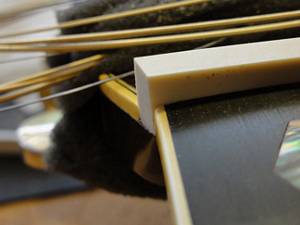

  15.ナットのサイドもこの段階で面取り加工しておきます。
•

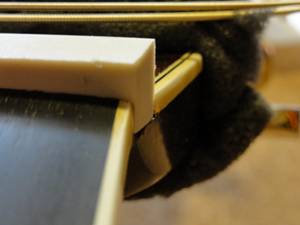

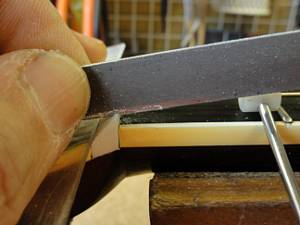

  16.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。
•

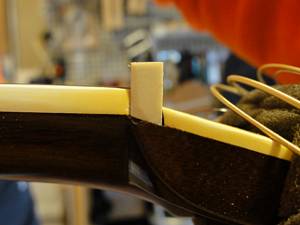

  17.フレットの高さに合わせてナット上部を切り取りました。
•
  18.ナット上部を切り取りました。
•
  19.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
•

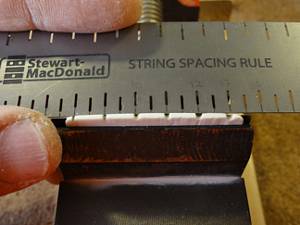

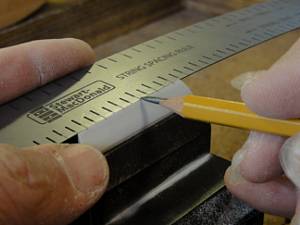

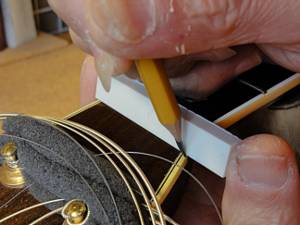

  20.弦溝位置を新しいナットに書き込みます。（弦幅間隔を1mm狭くしました）
•
  21.弦溝を専用のヤスリで彫り込んでいきます。
•
  22.弦高調整前のナットです。
•

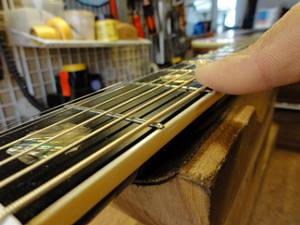

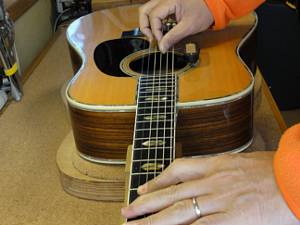

  23.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
•
  24.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
•
  25.ナット高調整前の弦溝です。
•
  26.弦高調整後のナット弦溝です。
•

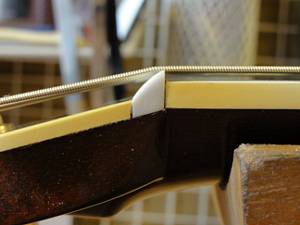

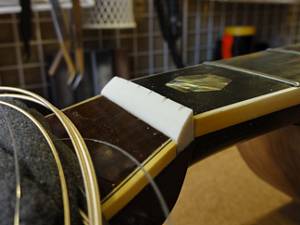

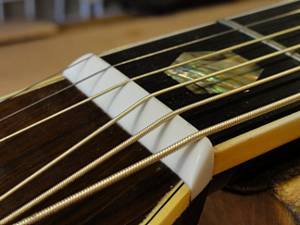

  27.他の弦も同じ要領で調整しました。弦高調整後のナットです。
•

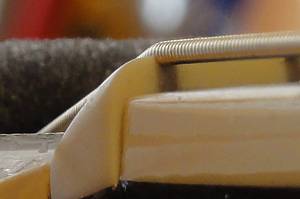

  28.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整～サドル作製

•

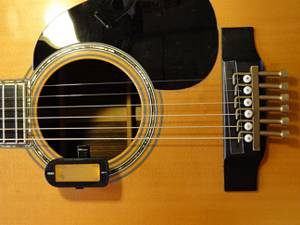

  1.ブリッジにイントネーター、サウンドホールにチューナーを取り付けました。
•
  2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。
•
  3.サドル山位置を書き写していきます。
•
  4.サドル溝に合わせてサドルスラブを切り出します。
•

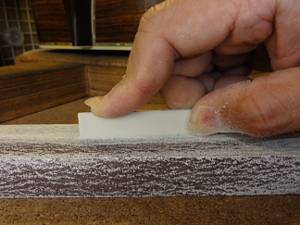

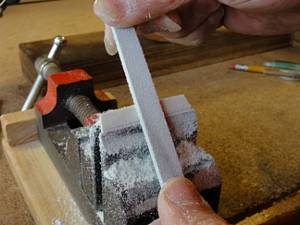

  5.サドルの底はフラットファイルで平面をつけていきます。
•

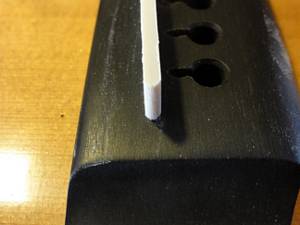

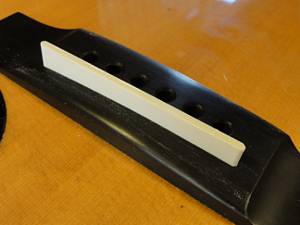

  6.サドル溝にピッタリはまるように加工できました。
•
  7.サドルの端も溝にピッタリはまっていることを確認します。
•

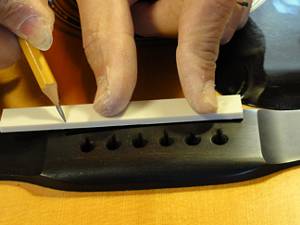

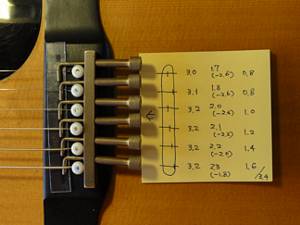

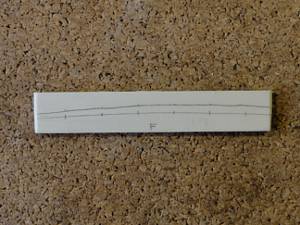

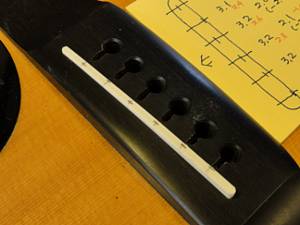

  8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
•
  9.サドル高の切り出しを終えました。
•

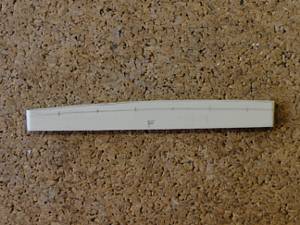

  10.サドル上部にピーク位置を書き写します。
•

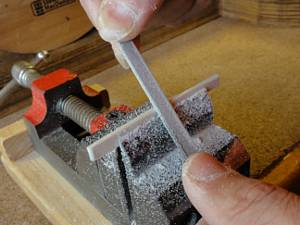

  11.サドルピーク位置を削りだしていきます。
•

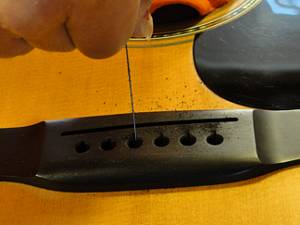

  12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。
•

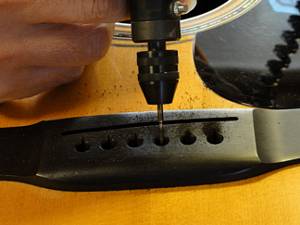

  13.さらにミニルーターで弦の導出角度をつけていきます。
•

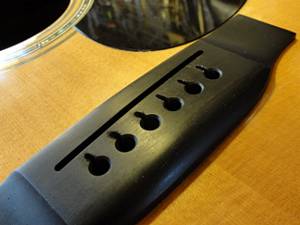

  14.ブリッジピン穴加工を終えました。
•
  15.サドルを取り付けました。
•

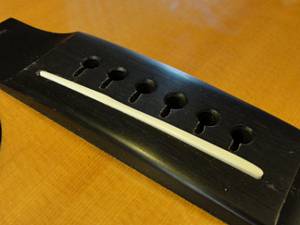

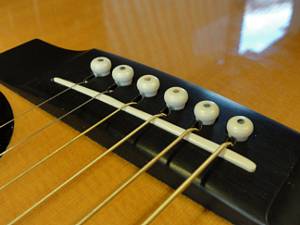

  16.完成したブリッジとサドルです。
