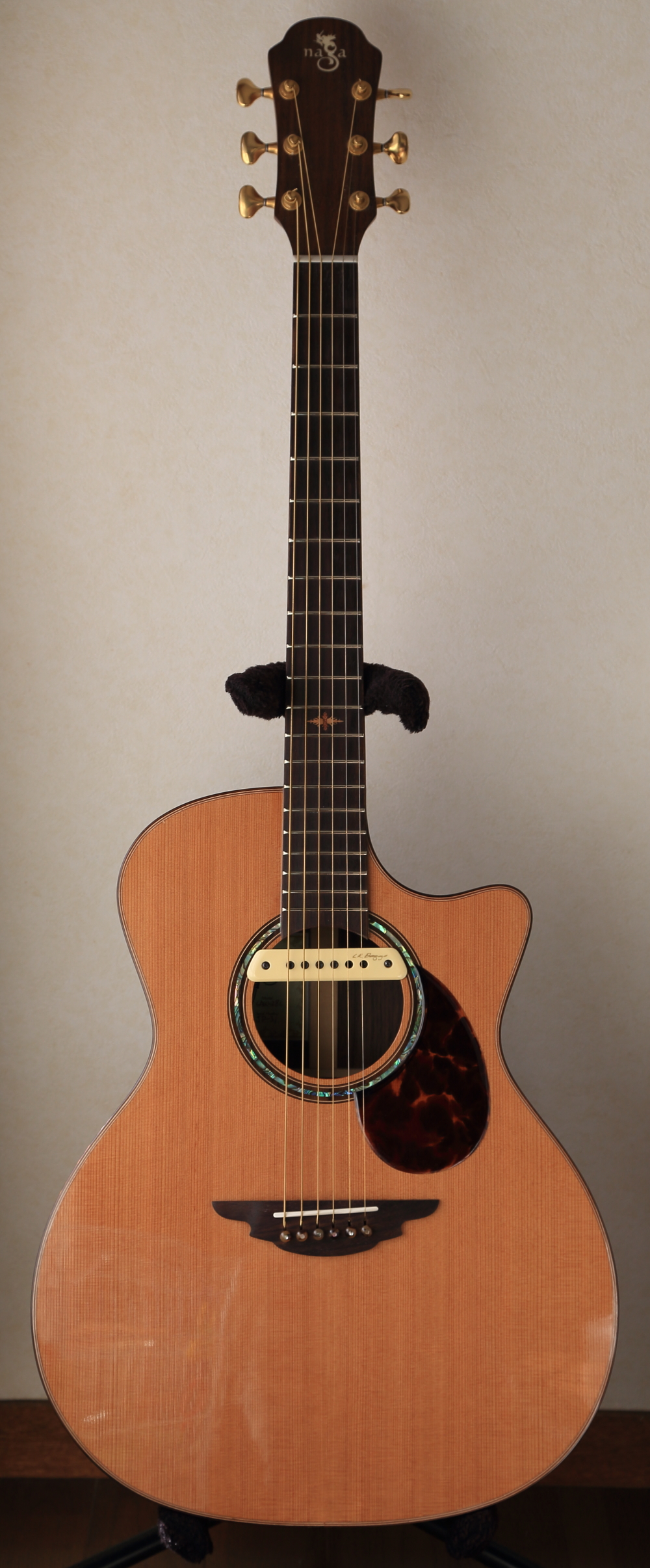

Naga CAW-28C

戻る
兵庫県にお住まいのA.T.さんからNaga CAW-28Cのリペアご依頼をいただき、フレットすりあわせと弦周りのTUSQ化を行いました。

樋口殿 A.T.です。
お世話になります。 先程、ギターが届きました。
早速弾いてみました。

いやぁ、感動です。 すごく弾きやすいです。

弦高もエレキギター並に低くしてもらったのに、バズなしです。 音も「芯」ができたというか、「鳴り」が増したというか。
オデッセイさんにお願いして「正解」だったなぁと実感しております。

今度は、私の方がリペアしていただいたギターに相応しいように練習しないといけないですね。 ありがとうございました。

A.T.さん、早速の暖かいメッセージをいただき、誠にありがとうございました。

今回、リペアメニューの内容としましては比較的軽いものでしたが、特にリペア前のフレット山ラインが1弦側が順反り、6弦側が逆反りの状態でしたので、ネック反りの状態を勘案しながら最大限フレット高を残すという、すりあわせ工程の実際の作業は想定以上に難しい内容でした。

またリペア前のナット、サドルは溝に隙間が若干残っている状態でしたので、今回のリペアでは出来る限り隙間のないパーツ作製を行わせていただきました。

結果、本来のギター潜在能力を最大限引き出せるようになって、音響特性、演奏性共にかなり向上したのではないかと思っています。 リペア後のギターにご満足いただけて、私もとても嬉しい気持ちで一杯です。

また早速、次回のリペアメンテナンスご予約も頂戴し、大変感謝しております。本当にありがとうございます。
この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
今後とも何卒よろしくお願いいたします。


フレットすりあわせ

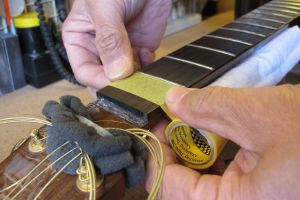

1.マスキングテープでフィンガーボードを保護します。

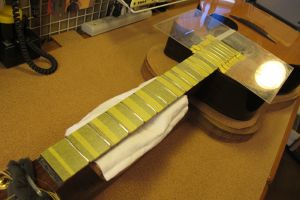

2.ボディもアクリル板でカバーしました。

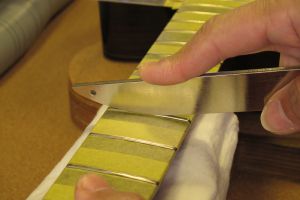

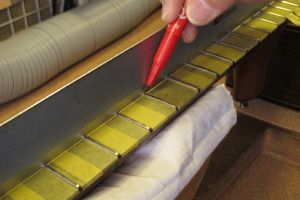

3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

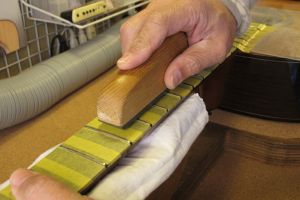

4.マークされた部分を中心にフラットファイルでサンディングします。

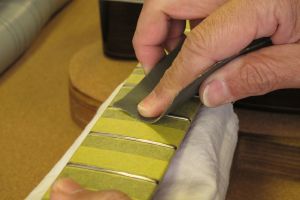

5.平らになったフレット山を専用のヤスリで丸くしていきます。
6.紙ヤスリ(#400)で粗研磨します。

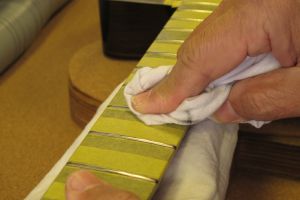

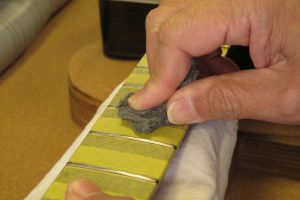

7.さらにスチールウールで研磨を進めます。
8.最後はコンパウンドで磨き上げます。

9.プロテクタ類を外しましょう。

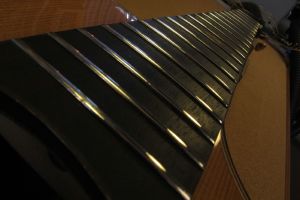

10.ピカピカのフレットになりました。

ナット交換

1.オリジナルナットです。

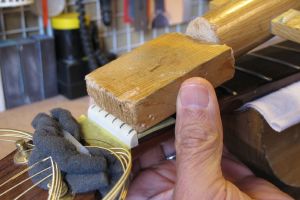

2.当て木を当ててコンとたたきます。

ナット取り外しの様子です。

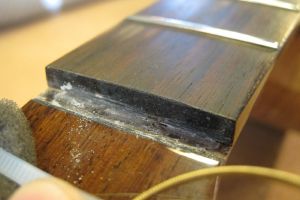

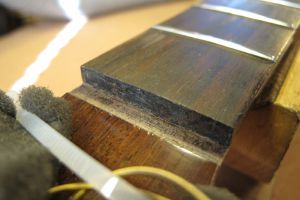

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

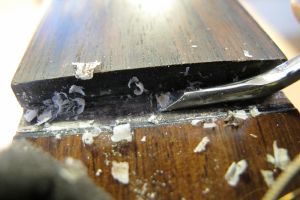

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

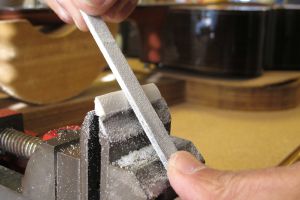

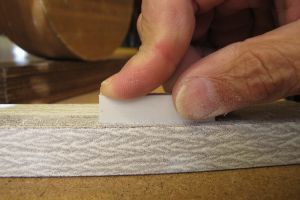

7.フラットファイルを使ってナットの平面を削り出します。

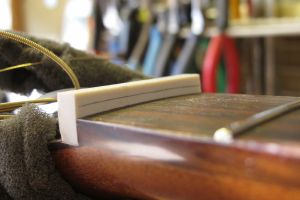

8.ナット溝にピッタリはまるようになりました。

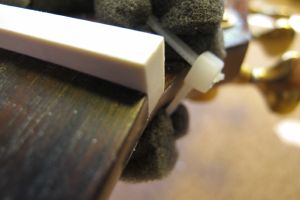

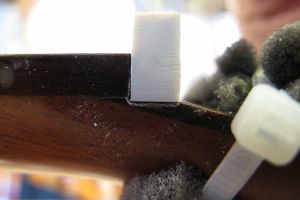

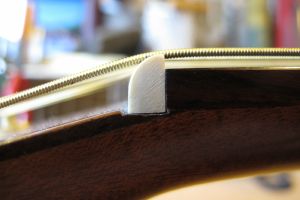

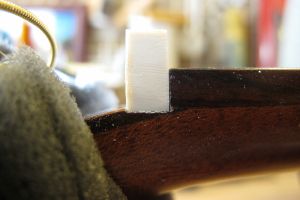

9.1弦側からもナットの密着を確認します。

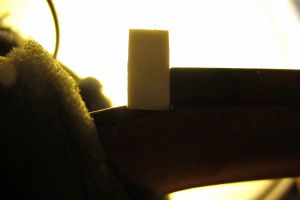

10.逆光を利用すると密着度の確認が効率的に行えます。

11.ナットのサイドもこの段階で面取り加工しておきます。

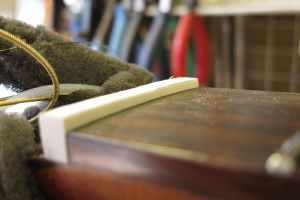

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

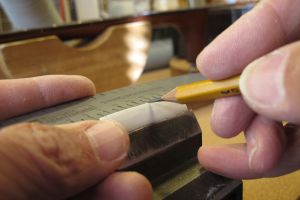

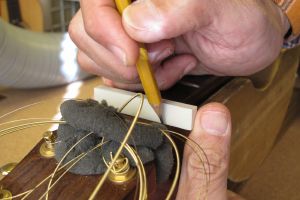

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。

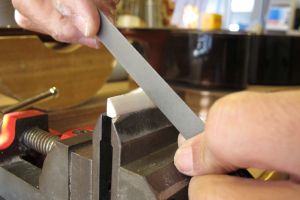

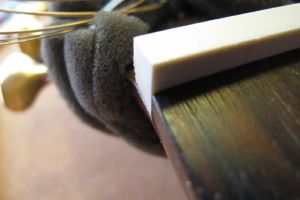

15.ヘッド側に放物曲面を削り込んでいきます。

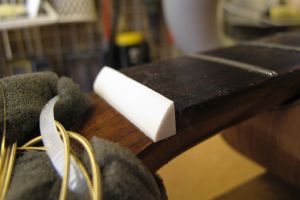

16.ナットらしくなってきました。

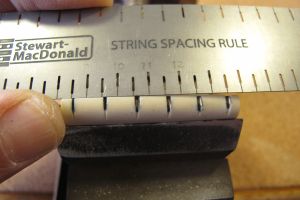

17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
18.弦溝位置を新しいナットに書き込みます。

19.弦溝を専用のヤスリで彫り込んでいきます。

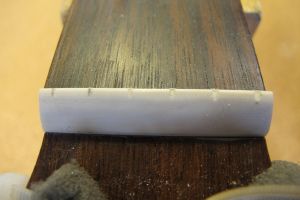

20.弦高調整前のナットです。

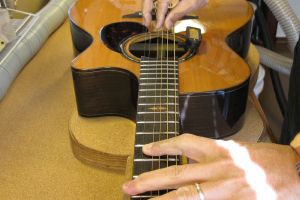

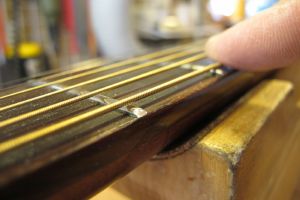

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

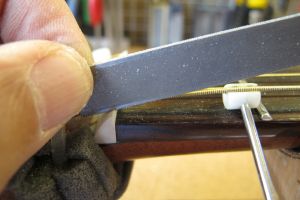

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

23.ナット高調整前の弦溝です。
24.弦高調整後のナット弦溝です。

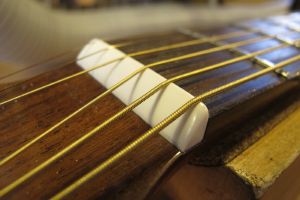

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

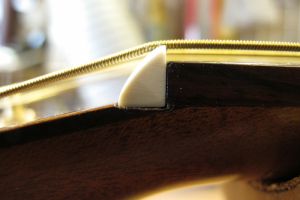

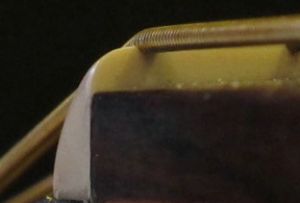

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。


ピッチ調整~サドル作製

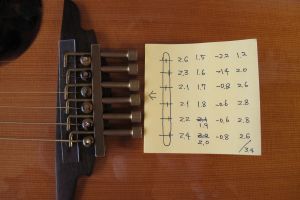

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

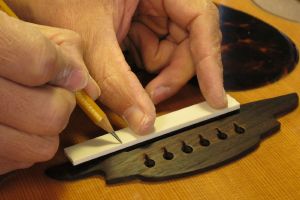

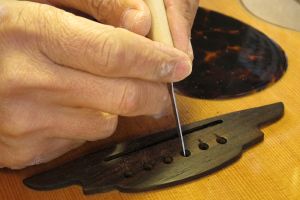

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

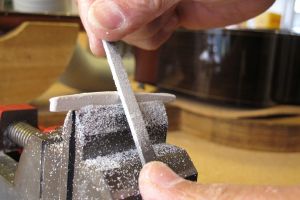

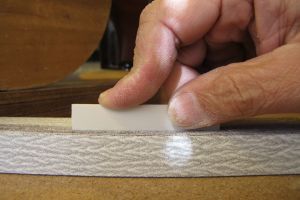

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

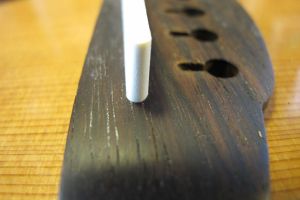

7.サドルの端も溝にピッタリはまっていることを確認します。

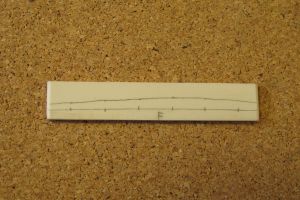

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

9.サドル高の切り出しを終えました。

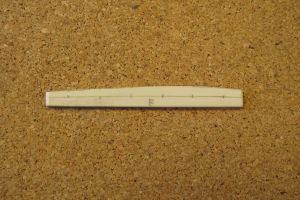

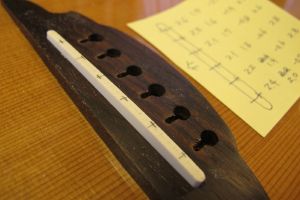

10.サドル上部にピーク位置を書き写します。

11.サドルピーク位置を削りだしていきます。

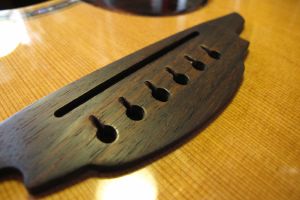

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

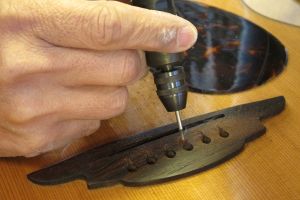

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。

15.サドルを取り付けました。

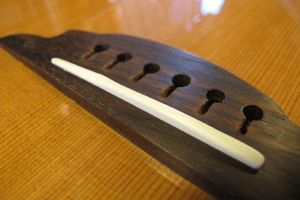

16.完成したブリッジとサドルです。
