大分県にお住まいのY.Y.さんからGibson LG1のリペアご依頼をいただき、ブリッジ交換（新規作製）、フレット交換、ブリッジプレート・リペアなどを含むトータルリペアを行いました。リペア後のギターを受け取られて、とても暖かいメッセージが届きました。

先日LG1を受け取りました
弾いた感じは、とても弾きやすく調整されているなと感じました。チューニングも合わせやすくハイポジションの音程も良いですあと、こんなに音が大きかったかな？と思いました。大変満足しています
短期間で仕上げていただき感謝しています。今後ともよろしくお願い致します。

Y.Y.さん、早速の暖かいメッセージをいただき、誠にありがとうございました
今回のリペアでの最も大きな改善点は、ブリッジ交換だったと思いますオリジナルがプラスティック製の中空ブリッジでしたので、リペア前は弦の振動がほとんど伝搬していない状態でしたが、リペア後はボリュームが格段にアップしましたまたフレット、ナット、サドル等を交換することでサステイン特性が向上したことに加え、最適弦高調整を行えるようになりましたので、演奏性も非常に向上することができました
リペア後のギターにご満足いただけて、私もとてもうれしい気持ちでいっぱいですこれからも本来の音色で蘇ることができたLG1ですばらしいギターライフをお送りください

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

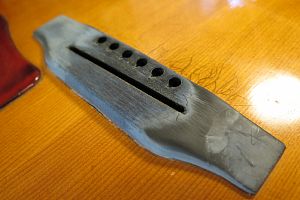

1.オリジナルブリッジです。表面が白化しているのですが木製の素材ではないようです。
2.ボディ内、ブリッジ裏側の様子です。複数のボルトでブリッジが固定されています。

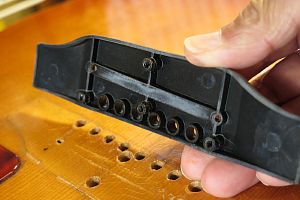

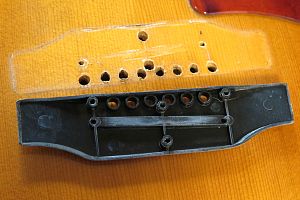

3.ボルトを外すとブリッジも外れてしまいました。樹脂製のブリッジです。
4.ブリッジ接着面は塗装された状態です。新規作製するブリッジはエボニー材から切り出してニカワで接着しますので、塗装をはがす必要があります。

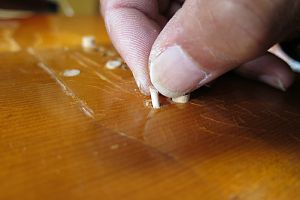

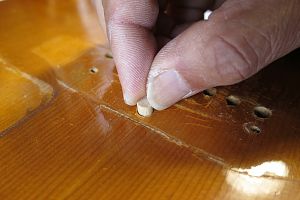

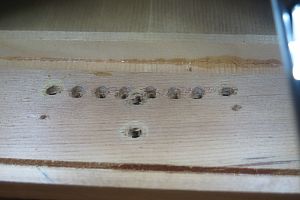

5.まずボルト穴をスプール材で埋木します。
6.さらにアンダーサドル・ピックアップが通っていた穴も埋木します。

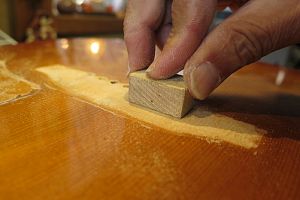

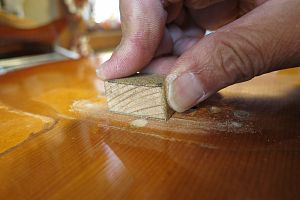

7.ブリッジ接着面の塗装をサンディング・ブロックで削り落としていきます。

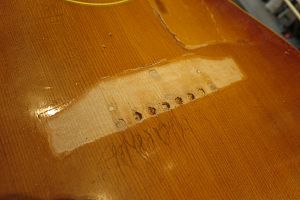

8.ボルト穴、ピックアップ貫通穴の埋木材も一緒にサンディングして平坦化します。
9.ブリッジ接着面加工後の様子です。

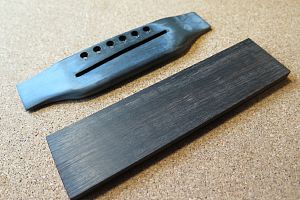

10.エボニーブランクです。オリジナルブリッジを参考に新しいブリッジを削り出していきましょう。
11.外形を切り出しました。
12.ブリッジピン穴を空けました。
13.両サイドのスロープ加工を行いました。
14.上下の丸みを付けました。

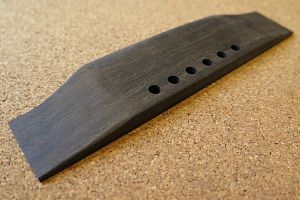

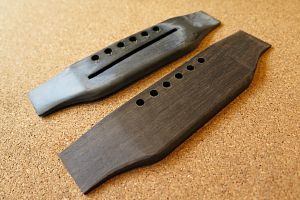

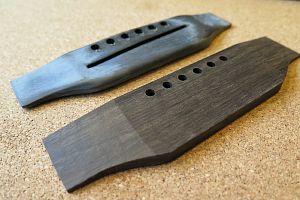

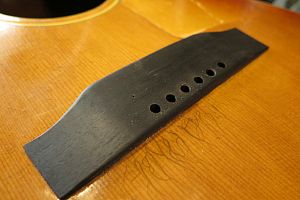

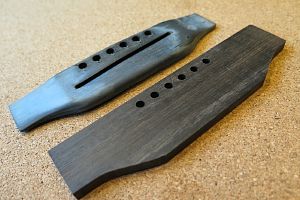

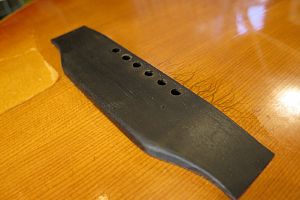

15.新しいブリッジ削り出しを終えました。接着を行いましょう。

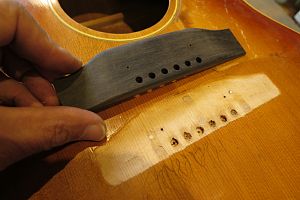

16.ボディトップのアールに合わせてブリッジ底面も加工しました。
17.接着面周囲をマスキングテープで保護し、湯煎したニカワを接着面に塗ります。
18.そっとブリッジを乗せます。

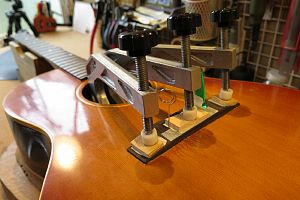

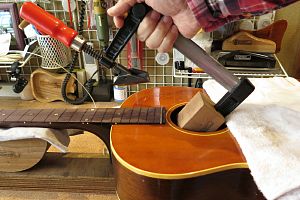

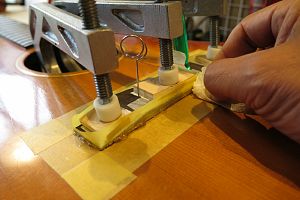

19.クランプしています。

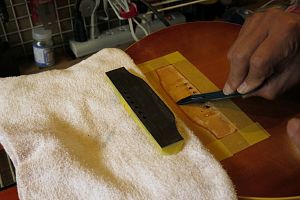

20.クランプで溢れたニカワを拭き取っていきます。

ブリッジ接着の様子です。

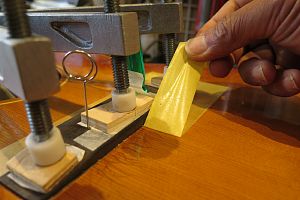

21.マスキングテープを剥がします。
22.このまま固着を待ちます。

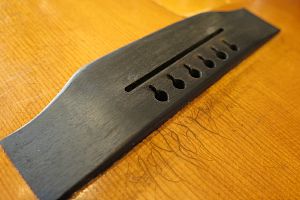

23.固着後のブリッジです。
24.サドル溝を加工していきましょう。

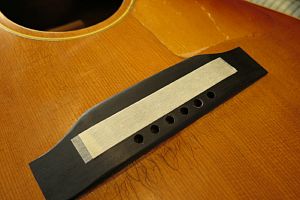

25.サドル位置を書き写すためにマスキングテープを2重に貼ります。

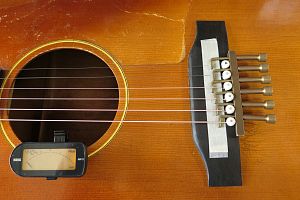

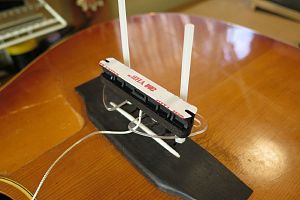

26.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。
27.ピッチ調整を行い、イントネーターでサドル山位置を確認していきます。

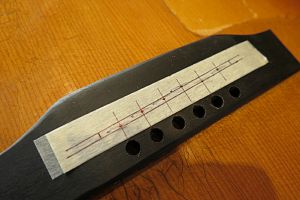

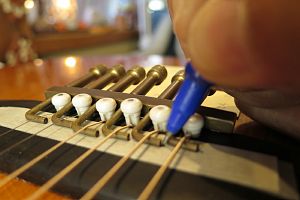

28.サドル山位置をマスキングテープに書き込んでいきます。
29.サドル山位置を確定します。
30.弦高測定によって目標サドル高も記録しておきます

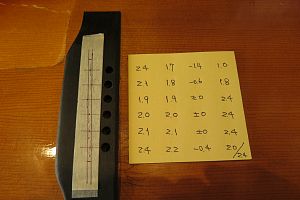

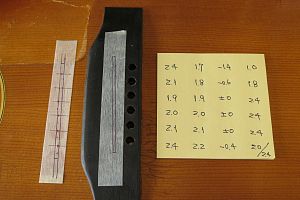

31.溝位置とサドル山ピーク位置を別々に記録しておきます。

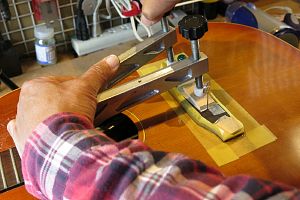

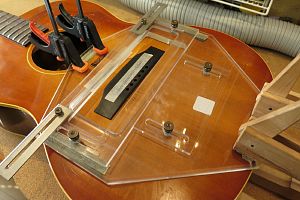

32.サドル溝加工ジグを取り付けました。
33.トリマの位置決めを行っています。

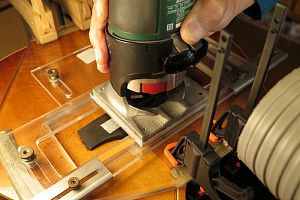

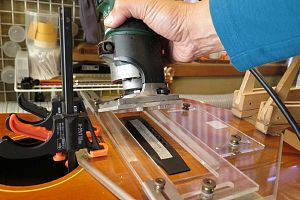

34.サドル溝加工を行っています。

サドル溝加工を行っている様子です。

35.マスキングテープをはがします。

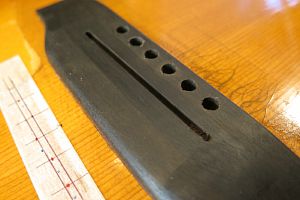

36.サドル溝加工を終えました。サドル作製工程へ移りましょう。

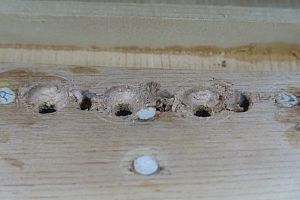

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

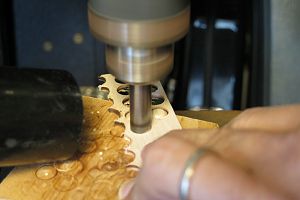

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。

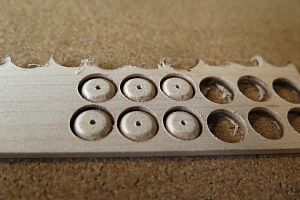

3.中央に小穴があいたプラグです。まだ材に固定されています。

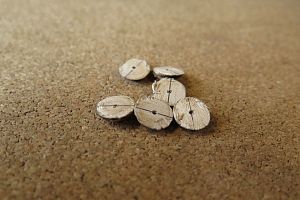

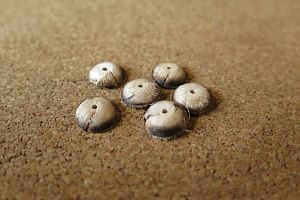

4.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。
5.プラグの裏側には木目がわかるように線を入れておきます。
6.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

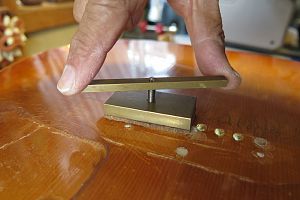

7.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。
8.ボディ内でカッターはこのようにブリッジプレートと接触しています。

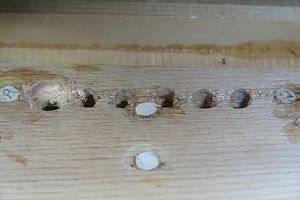

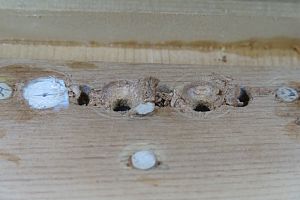

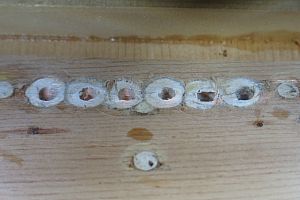

9.1弦の凹み加工を終えたブリッジプレートです。
10.同様にして3，5弦の凹み加工も行いました。

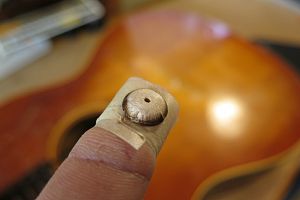

11.マスキングテープの粘着面を外側にしてプラグを半固定します。

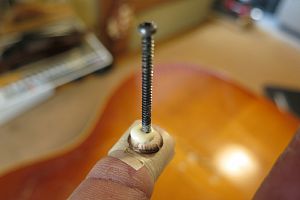

12.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。

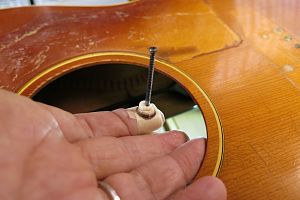

13.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。

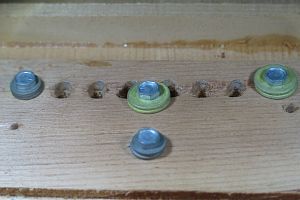

14.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

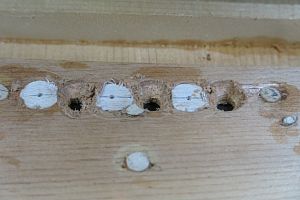

15.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

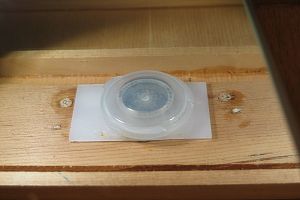

16.アクリル板を挟んでマグネットクランプした後、固着を待ちます。
17.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。

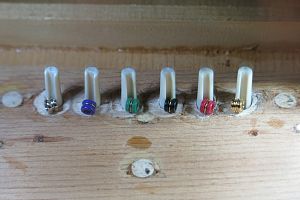

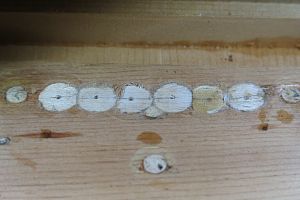

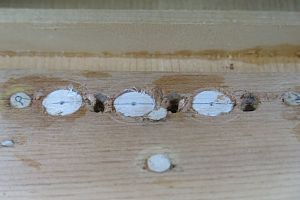

18.6弦すべてのプラグ接着を終えました。

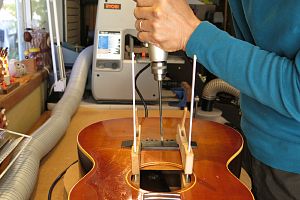

19.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。

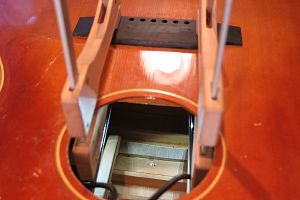

20.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。

21.プラグにブリッジピン穴を開けました。
22.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

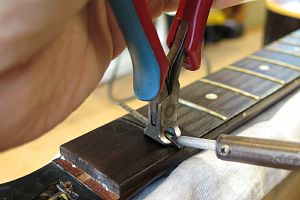

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

3.フィンガーボードの平面性を確認します。

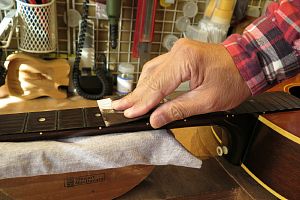

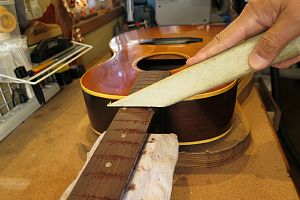

4.軽くサンディングします。

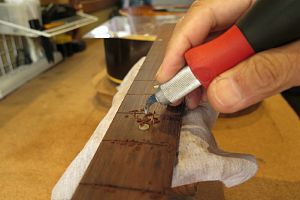

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

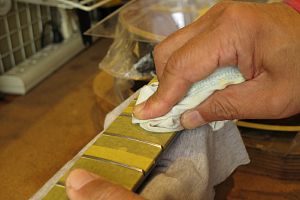

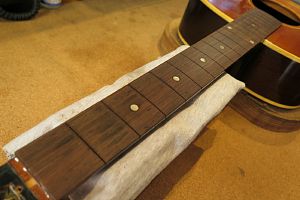

6.フィンガーボードをクリーニングします。
7.フレットプレスの準備が整いました。
8.フィンガーボードの湾曲度（アール）を計測します。

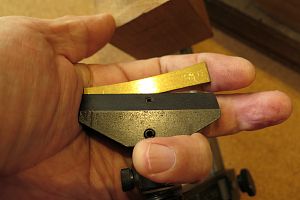

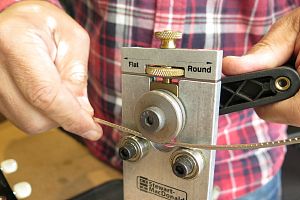

9.フレットベンダーでフレットにアールをつけていきます。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。
11.第一のフレットプレス・ジグです。
12.アールにあった先端ビットをジグのプレス部に固定します。

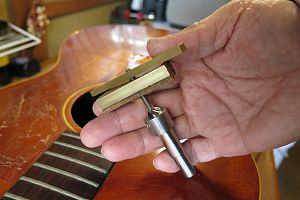

13.ジグをサウンドホールから入れていきます。

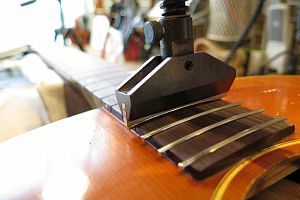

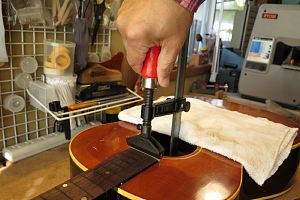

14.ハンドルを回してフレットをプレスします。
15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

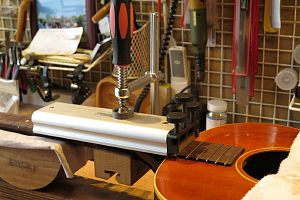

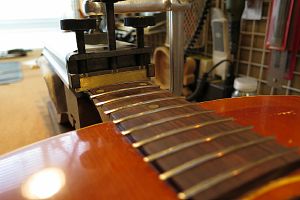

16.2つ目のジグはこのように固定します。

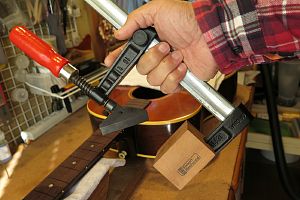

17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。
19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

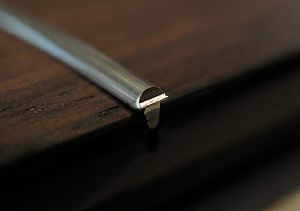

21.打ち込み終わったフレットの端は飛び出ています。

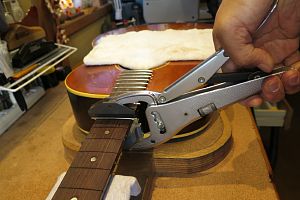

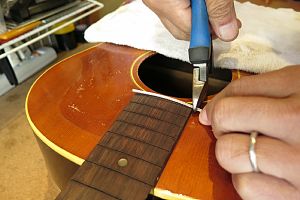

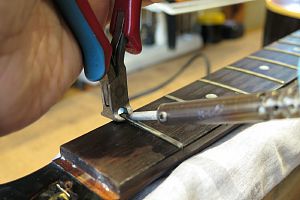

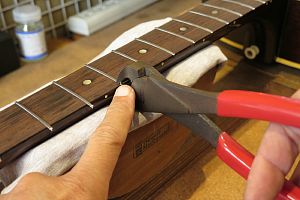

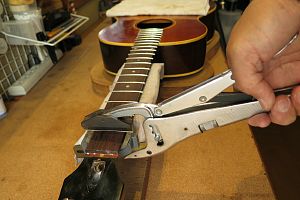

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

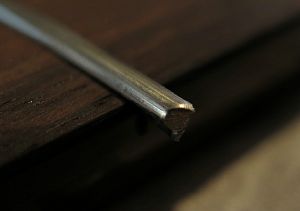

23.カットしたフレット端です。

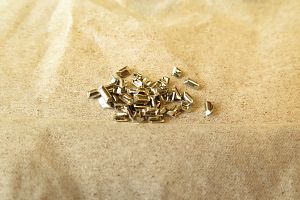

24.カットしたフレット片は失わないように一カ所にまとめておきます。
25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します

フレット端整形の様子です。

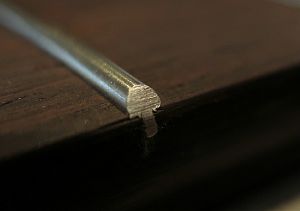

27.整形されたフレット端です。
28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

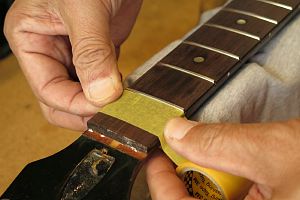

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

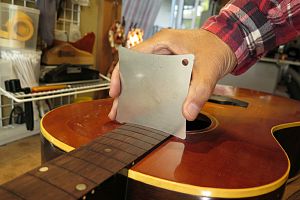

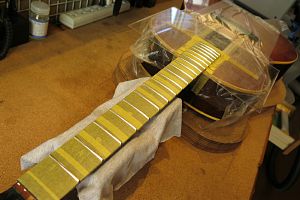

30.ボディもアクリル板でカバーしました。

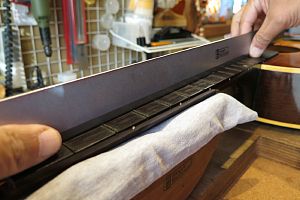

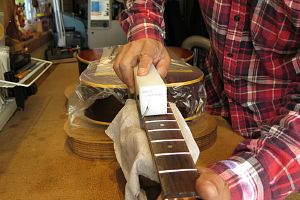

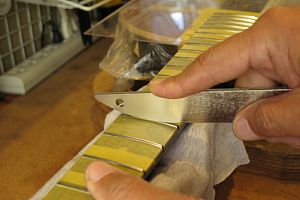

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

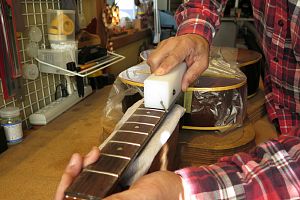

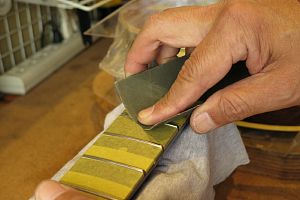

32.マークされた部分を中心にフラットファイルでサンディングします。

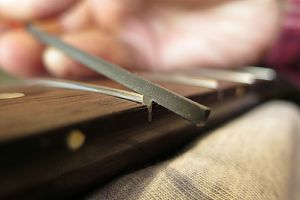

33.平らになったフレット山を専用のヤスリで丸くしていきます。

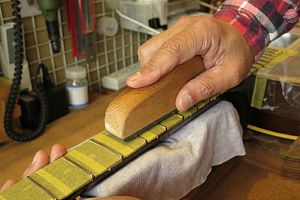

34.紙ヤスリ（#400）で粗研磨します。

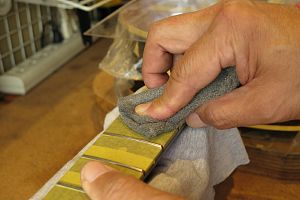

35.さらにスチールウールで研磨を進めます。
36.最後はコンパウンドで磨き上げます。
37.プロテクタ類を外しましょう。

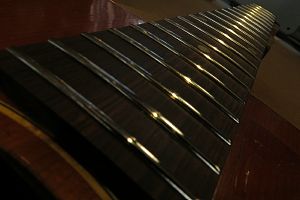

38.ピカピカのフレットになりました。

1. オリジナルナットです。
2.当て木を当ててコンとたたいて外します。

ナット取り外しの様子です。

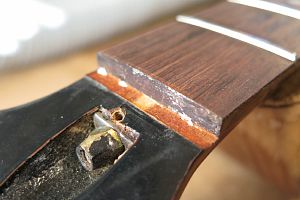

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

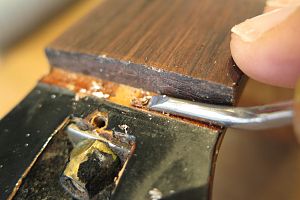

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

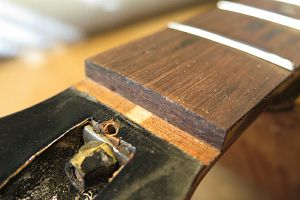

5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

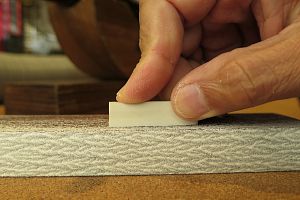

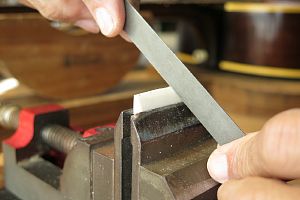

7.フラットファイルを使ってナットの平面を削り出します。

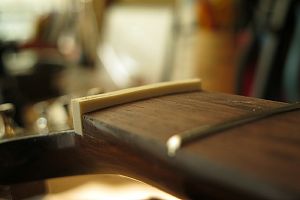

8.ナット溝にピッタリはまるようになりました。

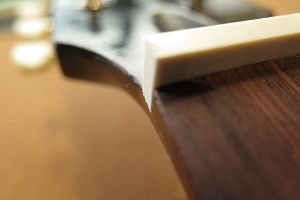

9.1弦側からもナットの密着を確認します。

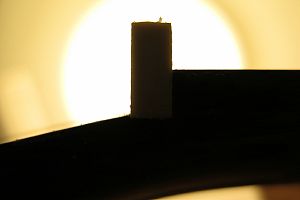

10.逆光を利用すると密着度の確認が効率的に行えます。

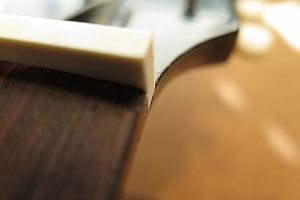

11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

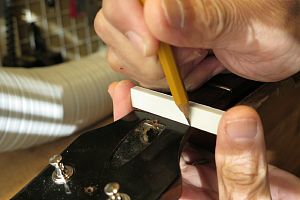

13.フレットの高さに合わせてケガキ線を入れます。

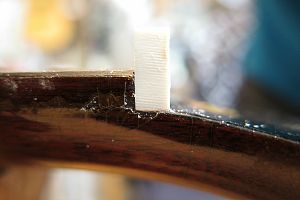

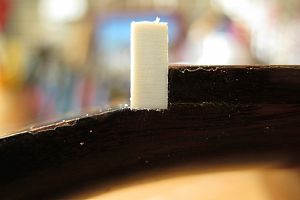

14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。

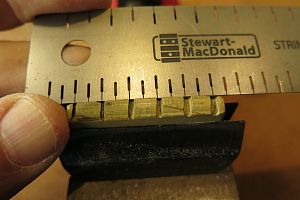

16.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

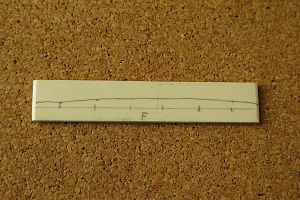

17.弦溝位置を新しいナットに書き込みます。
18.弦溝を専用のヤスリで彫り込んでいきます。
19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

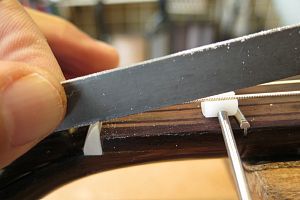

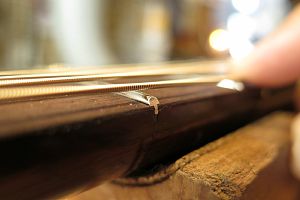

20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
21.ナット高調整前の弦溝です。

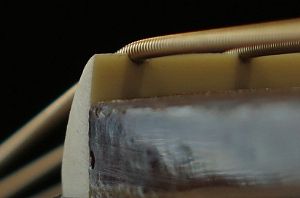

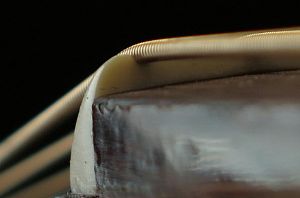

22.弦高調整後のナット弦溝です。

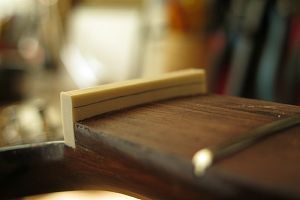

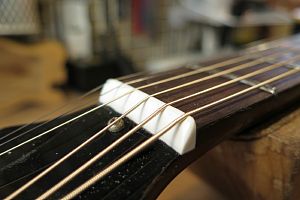

23.他の弦も同じ要領で調整しました。弦高調整後のナットです。
24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

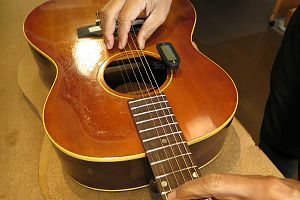

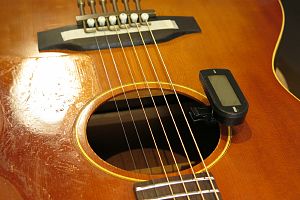

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

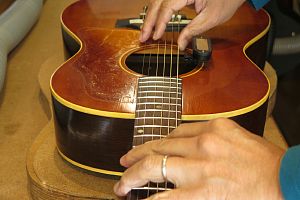

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。
3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

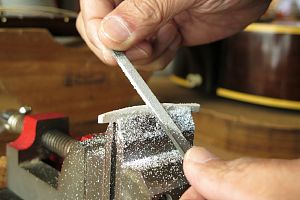

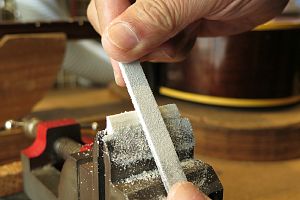

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。
7.サドルの端も溝にピッタリはまっていることを確認します。

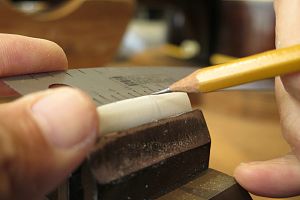

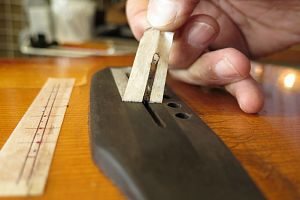

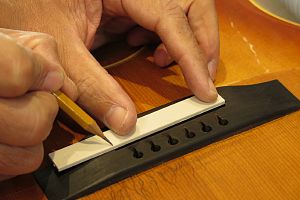

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。

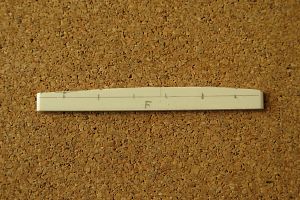

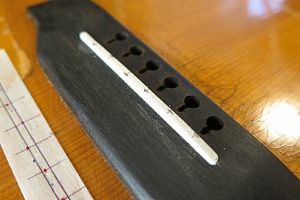

10.サドル上部にピーク位置を書き写します。

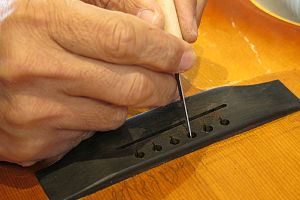

11.サドルピーク位置を削りだしていきます。
12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

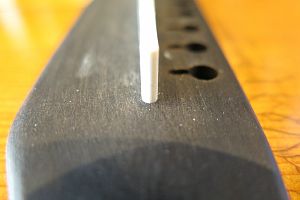

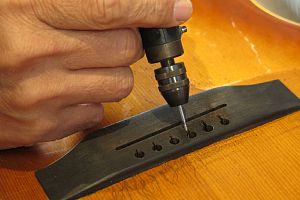

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。
15.サドルを取り付けました。

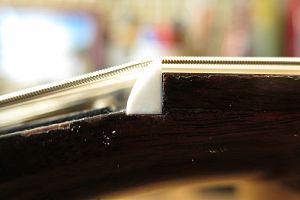

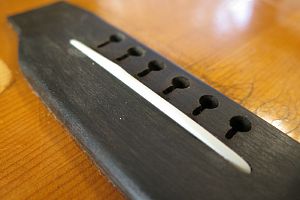

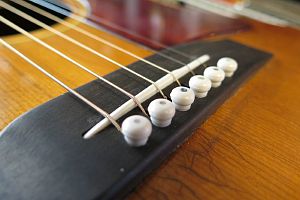

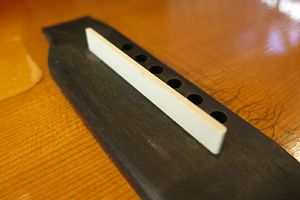

16.完成したブリッジとサドルです。

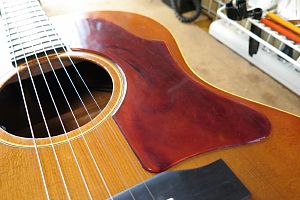

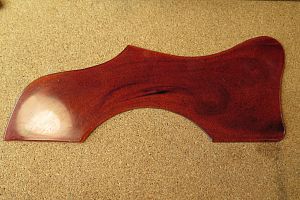

1.ピックガードが浮いています。
2.ナイフを挿入してピックガードを外します。

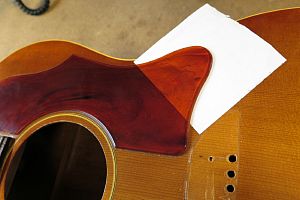

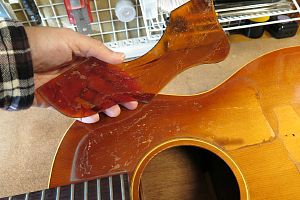

3.ピックガードが外れました。
4.接着面をクリーニングしました。

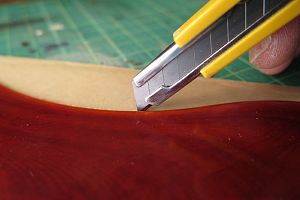

5.両面接着シートを貼って周囲を切り取ります。

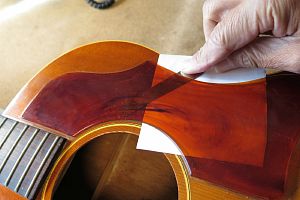

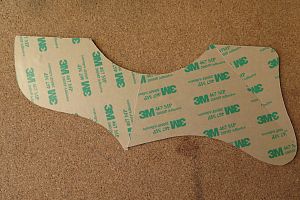

6.シートを貼ったピックガードです。

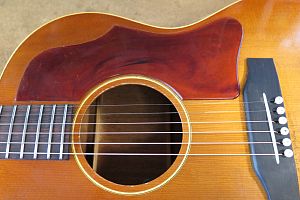

7.ピックガード再接着完了です。
8.ピックガードの浮きもビビリ音の原因になりますので、要注意です。

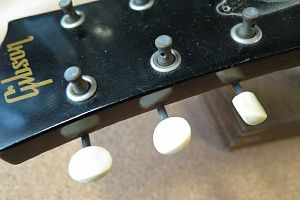

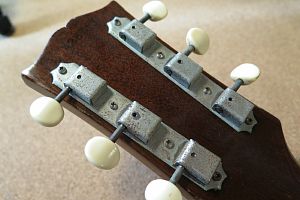

1.オリジナルペグです。
2.経年使用によるガタ、バックラッシュが見られるため交換します。

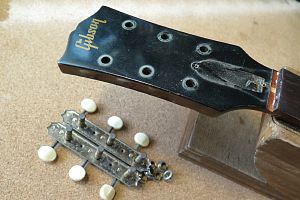

3.取り外しました。
4.ペグブッシュが穴より大きいので少しだけ拡張します。
5.リーマーで少しだけ広げます。

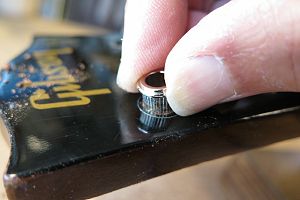

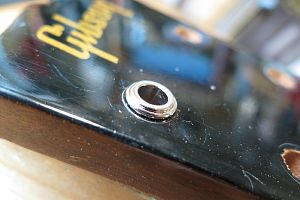

6.ブッシュがぴったり入りました。

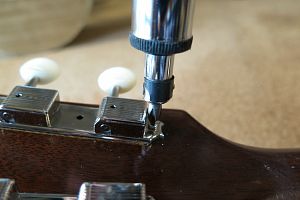

7.ペグ本体を取り付けていきます。

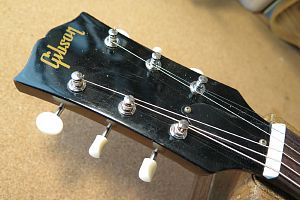

8.弦を張りました。スムーズなチューニングができるようになりました。

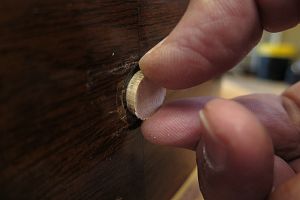

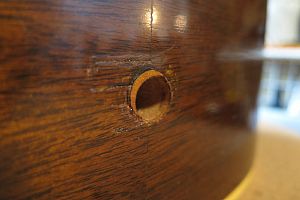

1.オリジナルピックアップのジャック穴が標準よりも約1mm大きいので一旦埋木します。

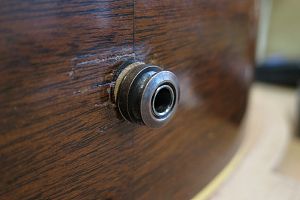

2.埋木した後、ジャック穴を開け直しました。

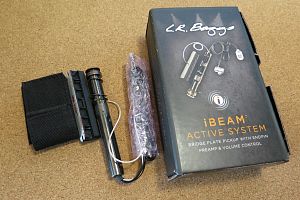

3.交換するピックアップはL.R.Baggs社製のiBem Activeです。
4.ピックアップ本体を専用ジグに取り付けました。

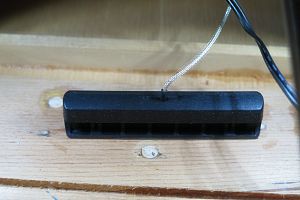

5.ブリッジプレートにピックアップを取り付けました。
6.ジャック、バッテリも取り付けて交換完了です。
