神奈川県にお住まいのM.T.さんからEpiphone TEXAN FT79のリペアご依頼をいただき、フレット交換、ブリッジ交換、ブリッジプーレト・リペアを含むトータルリペアを行いましたリペア後のギターを受け取られて、とても暖かいメッセージが届きました

本日無事にギター到着しました！

仕事から帰って真っ先にケースを開け、チューニングする段階で確実に変わってる音を実感しました！
リペアに出す前のあのベロベロな音質から、ジャリーンと気持ちのよい音を奏でてくれるようになりました！
特に6弦5弦が劇的に良くなり、ハイコードを押さえても狂いの無い音が出るようになりました！
これからもっとこのギターのポテンシャルを引き出せるよう演奏技術を向上したいと思います！

色々悩みましたが樋口さんにリペアをお願いして良かったと思ってます本当にありがとうございました！

またお世話になると思いますのでよろしくお願いいたします！

M.T.さん、早速の暖かいメッセージをいただき、誠にありがとうございました
今回、ブリッジの浮き解消とアジャスタブルサドルをスロット化したことによって、弦の振動をダイレクトにボディに伝搬するようになりましたまたフレット交換や弦周りのTUSQ化など、弦周りの最適化によって、本来ギターの持っている能力を発揮できるようになったと思っています
リペア後の試奏を楽しませていただきながら、小柄なボディながら、こんなにすばらしい音色を奏でてくれることに私も感動した次第です
蘇ったFT79とともに、これからもすばらしいギターライフをお送りください
この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

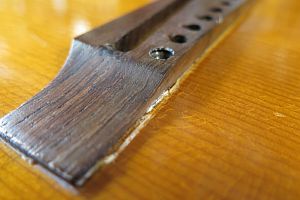

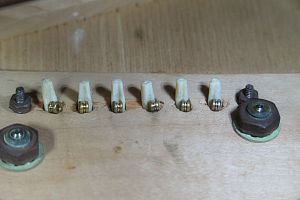

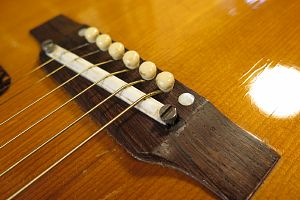

1.オリジナルブリッジです。
2.アジャスタブルサドル・スロット化と浮きが見られる状態ですので新しいブリッジと交換します。

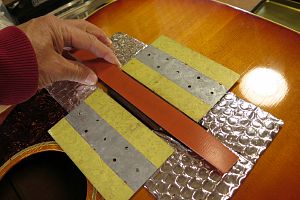

3.ラバーヒーターです。

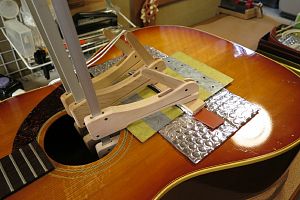

4.当て木と一緒にクランプしました。

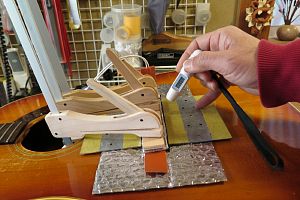

5.温度をモニタしながら徐々に温度を上げていき、接着面が緩むまで待ちます。

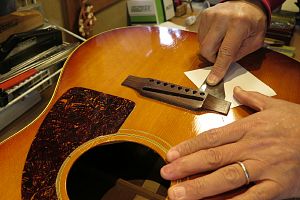

6.接着面にナイフを挿入していきます。
7.少しずつナイフを進めていきます。

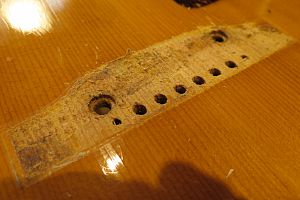

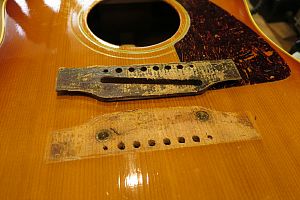

8.ブリッジが外れました。

ブリッジ取り外しの様子です。

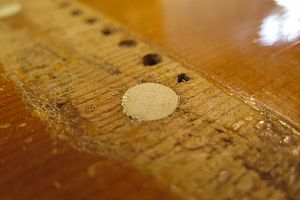

9.アジャスタブルサドル固定用の穴を埋木しましょう。
10.スプルース材から埋木材を切り出しました。

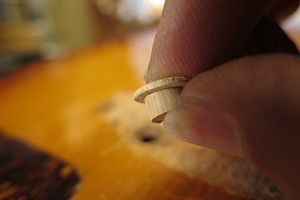

11.ぴったりの埋木材になりました。

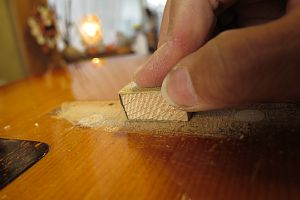

12.接着面をクリーニングします。

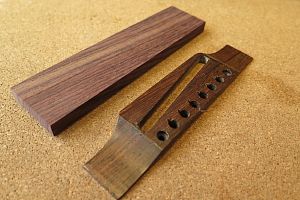

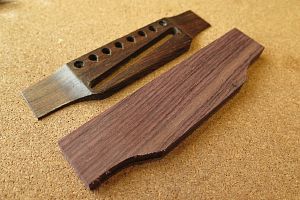

13.ローズウッド・ブランクです。オリジナルブリッジを参考に新しいブリッジを削り出していきましょう。
14.外形を切り出しました。

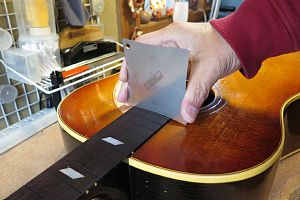

15.ピン穴加工用のジグを取り付けました。
16.ピン穴を開け終えました。

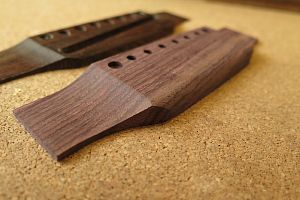

17.両サイドのスロープ加工を行いました。
18.上下の丸みを付けました。
19.ブリッジピン穴の傾斜加工を終えました。

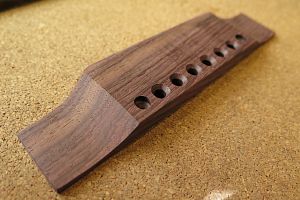

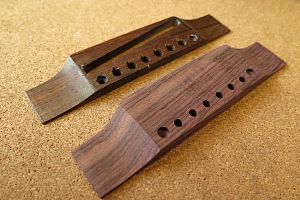

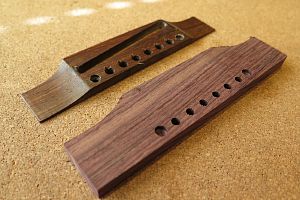

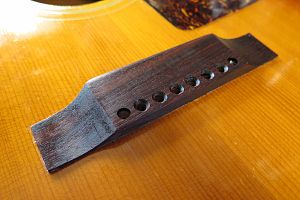

20.新しいブリッジ削り出しを終えました。接着を行いましょう。

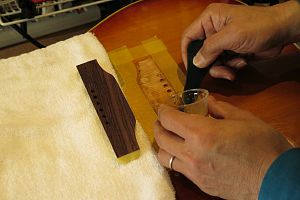

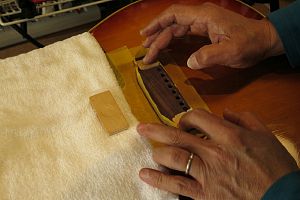

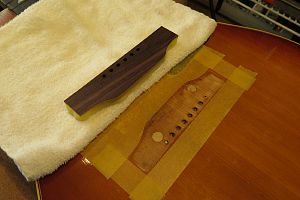

21.接着面周囲をマスキングテープで保護し、湯煎したニカワを接着面に塗ります。
22.そっとブリッジを乗せます。

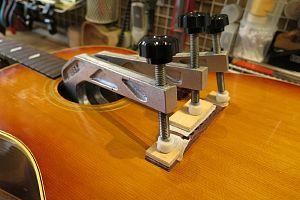

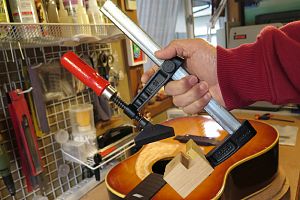

23.クランプしましています。

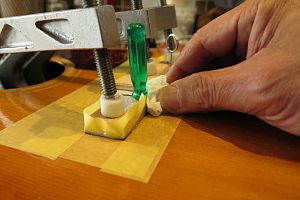

24.クランプで溢れたニカワを拭き取っていきます。

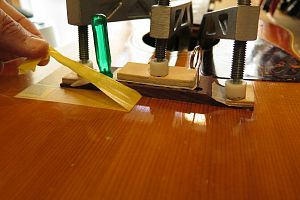

25.マスキングテープを剥がします。
26.このまま固着を待ちます。
27.固着後のブリッジです。

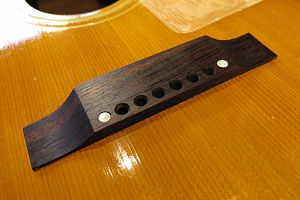

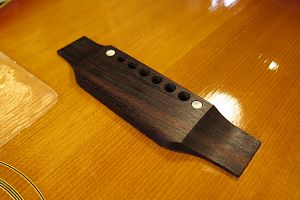

28.両サイドのブリッジ固定用ボルト、およびインレイも取り付けました。

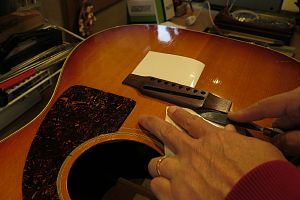

29.サドル位置を書き写すためにマスキングテープを2重に貼ります。
30.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。

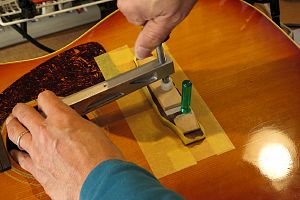

31.ピッチ調整を行い、イントネーターでサドル山位置を確認していきます。

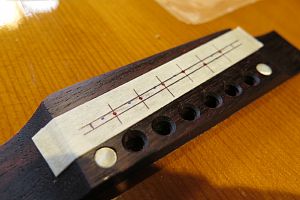

32.サドル山位置をマスキングテープに書き込んでいきます。
33.サドル山位置を確定します。

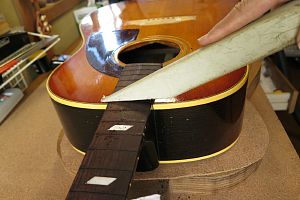

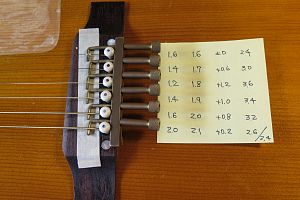

34.弦高測定によって目標サドル高も記録しておきます

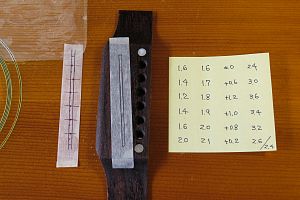

35.溝位置とサドル山ピーク位置を別々に記録しておきます。

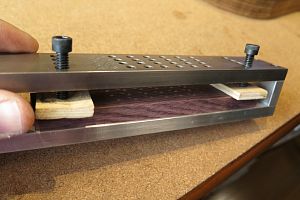

36.サドル溝加工ジグを取り付けました。
37.トリマの位置決めを行っています。

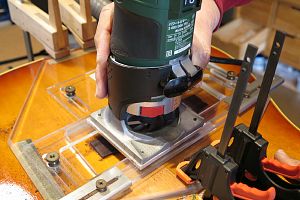

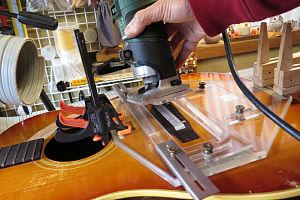

38.サドル溝加工を行っています。

サドル溝加工を行っている様子です。

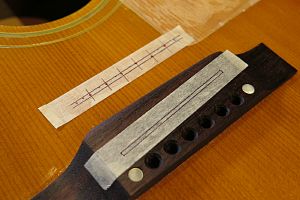

39.マスキングテープをはがします。

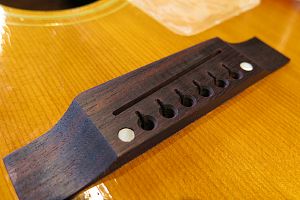

40.サドル溝加工を終えました。サドル作製工程へ移りましょう。

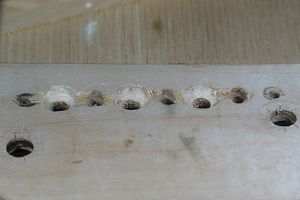

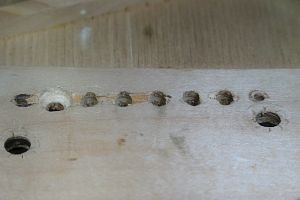

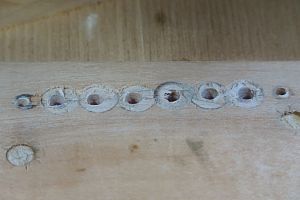

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

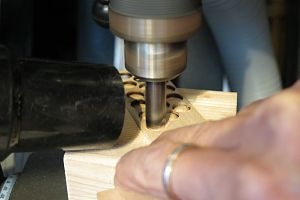

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。

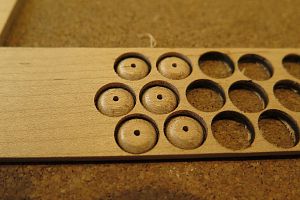

3.完全に切り離さず、ぎりぎりのところで固定させておきます。

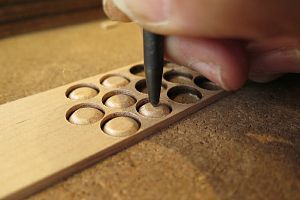

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。
5.小穴があいたプラグです。まだ材に固定されています。

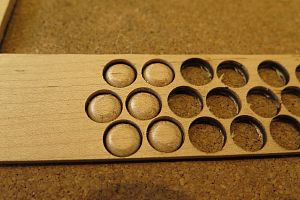

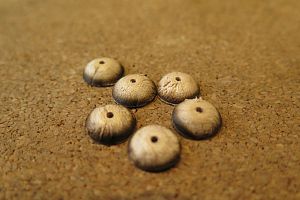

6.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。
7.プラグの裏側には木目がわかるように線を入れておきます。

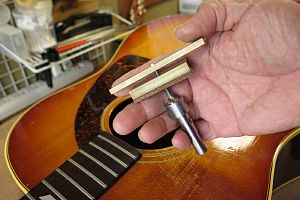

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。
9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。
10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

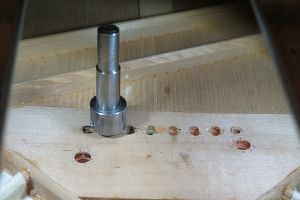

11.1弦の凹み加工を終えたブリッジプレートです。
12.同様にして3，5弦の凹み加工も行いました。
13.マスキングテープの粘着面を外側にしてプラグを半固定します。

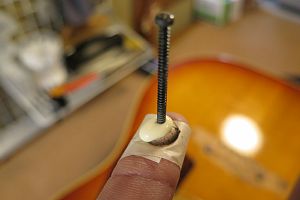

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。
15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。

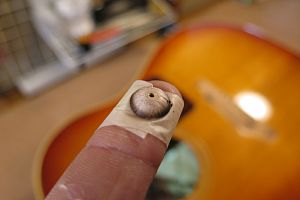

16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

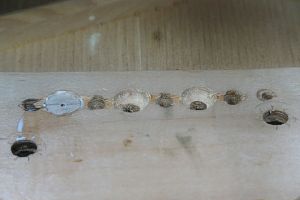

17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。
19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。

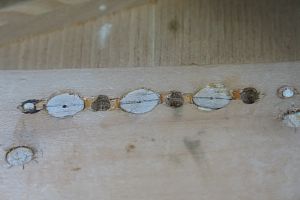

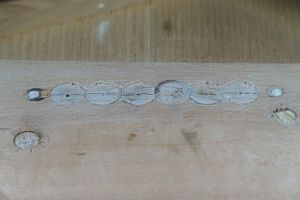

20.6弦すべてのプラグ接着を終えました。

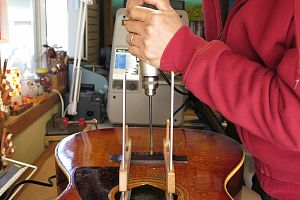

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。

23.プラグにブリッジピン穴を開けました。
24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

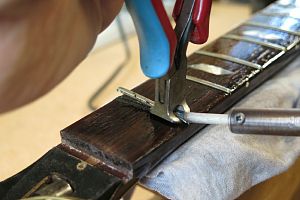

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

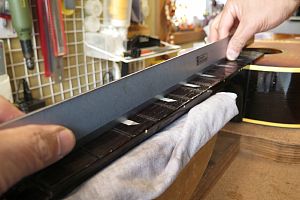

3.フィンガーボードの平面性を確認します。

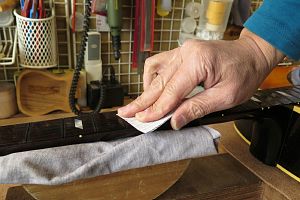

4.軽くサンディングします。

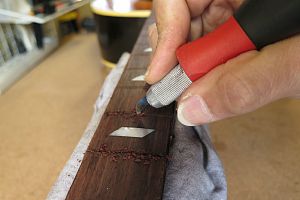

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

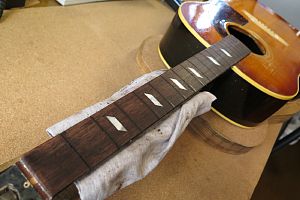

6.フィンガーボードをクリーニングします。
7.フレットプレスの準備が整いました。
8.フィンガーボードの湾曲度（アール）を計測します。

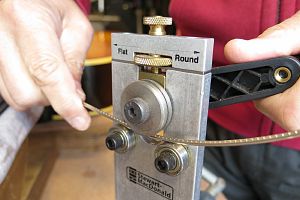

9.フレットベンダーでフレットにアールをつけていきます。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

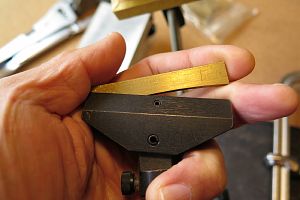

11.第一のフレットプレス・ジグです。
12.アールにあった先端ビットをジグのプレス部に固定します。

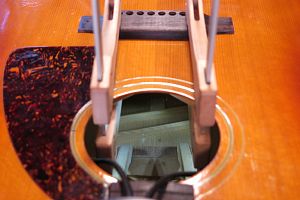

13.ジグをサウンドホールから入れていきます。

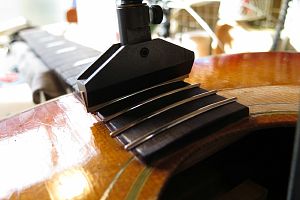

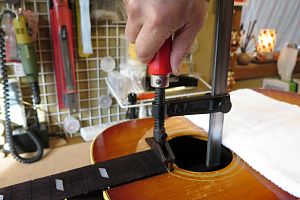

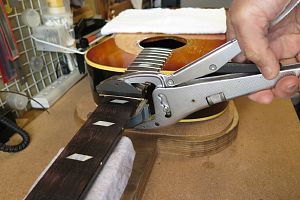

14.ハンドルを回してフレットをプレスします。
15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

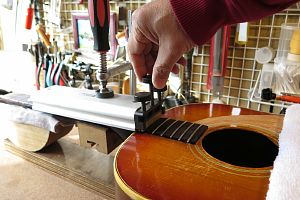

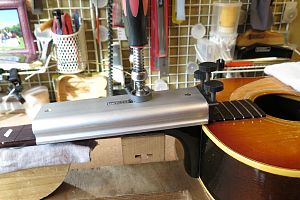

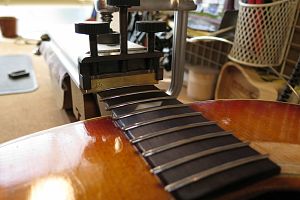

16.2つ目のジグはこのように固定します。
17.ネジを締めてフレットをプレスしていきます。
18.順にプレスを進めていきます。

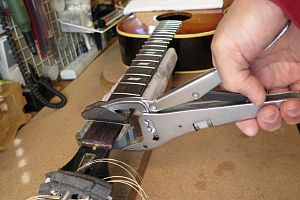

19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

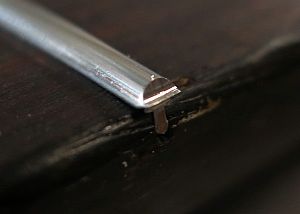

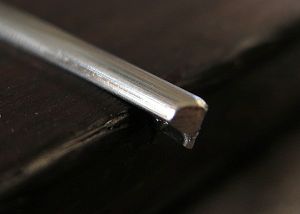

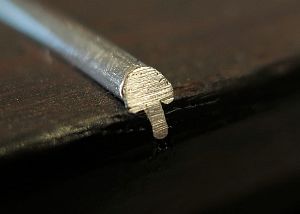

21.打ち込み終わったフレットの端は飛び出ています。

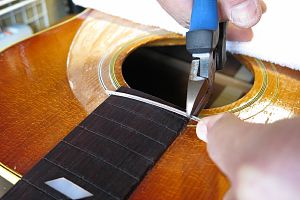

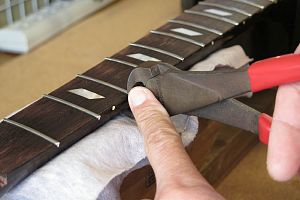

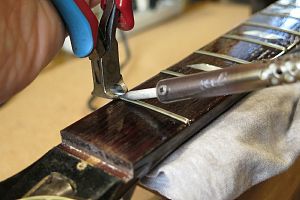

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。
23.カットしたフレット端です。

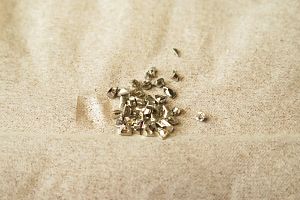

24.カットしたフレット片は失わないように一カ所にまとめておきます。

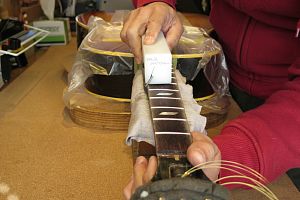

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します

フレット端整形の様子です。

27.整形されたフレット端です。

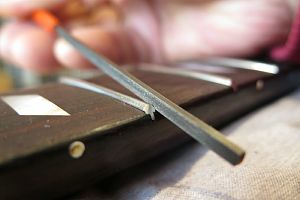

28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

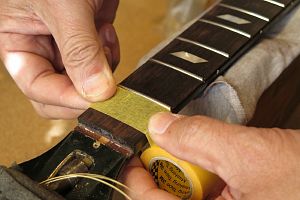

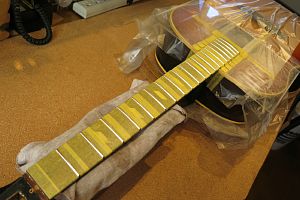

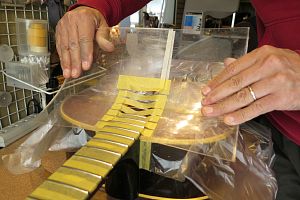

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。
30.ボディもアクリル板でカバーしました。

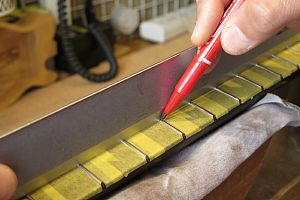

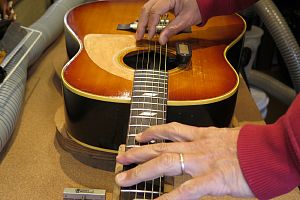

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

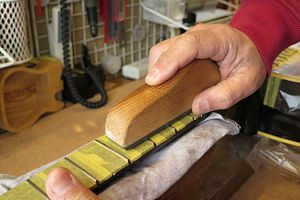

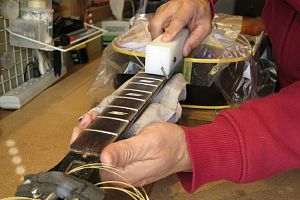

32.マークされた部分を中心にフラットファイルでサンディングします。

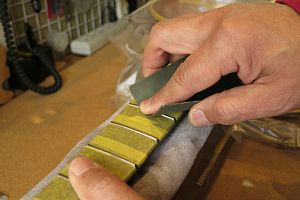

33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ（#400）で粗研磨します。

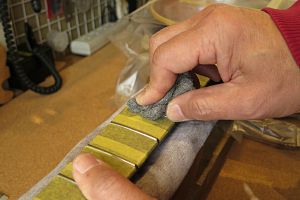

35.さらにスチールウールで研磨を進めます。
36.最後はコンパウンドで磨き上げます。
37.プロテクタ類を外しましょう。

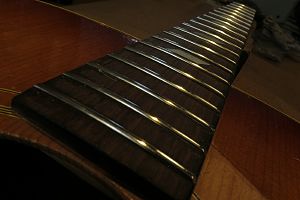

38.ピカピカのフレットになりました。

1. オリジナルナットです。
2.ナットはすでに外れていました。

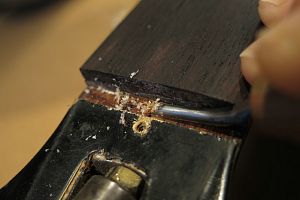

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。

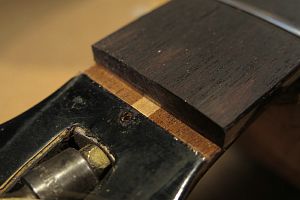

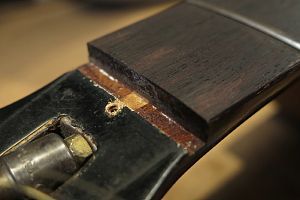

5.クリーニング完了したナット溝です。

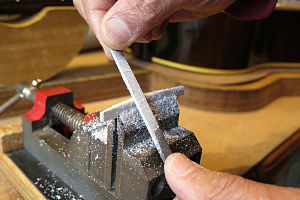

6.ネック幅に合わせてナットスラブを切り出します。

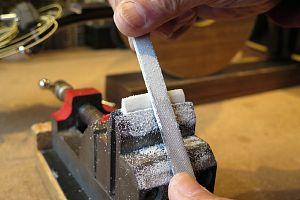

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

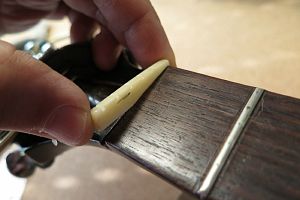

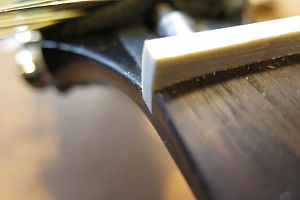

9.1弦側からもナットの密着を確認します。

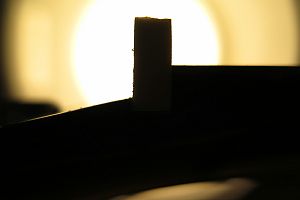

10.逆光を利用すると密着度の確認が効率的に行えます。
11.ナットのサイドもこの段階で面取り加工しておきます。

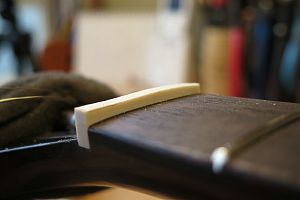

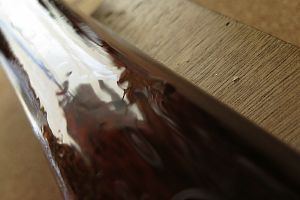

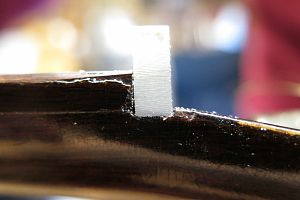

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。
13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。

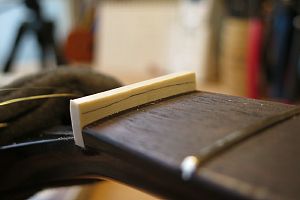

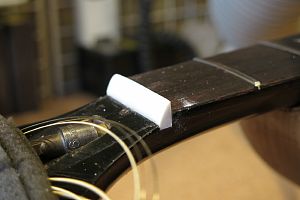

16.ナットらしくなってきました。

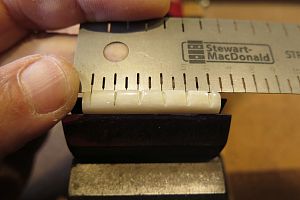

17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）

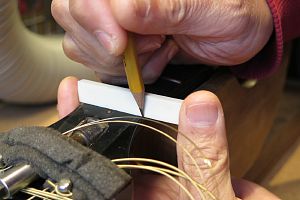

18.弦溝位置を新しいナットに書き込みます。
19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

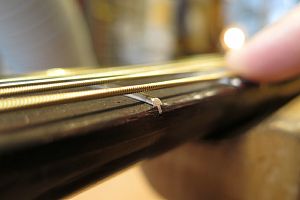

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

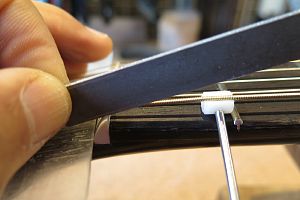

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

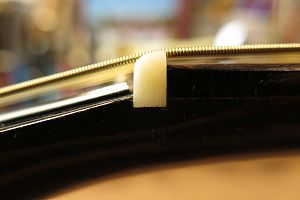

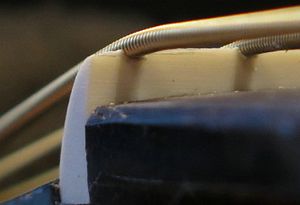

23.ナット高調整前の弦溝です。

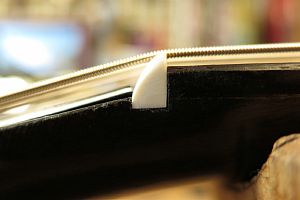

24.弦高調整後のナット弦溝です。

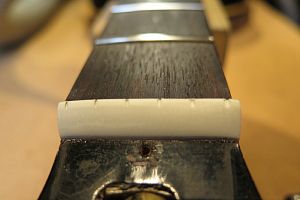

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

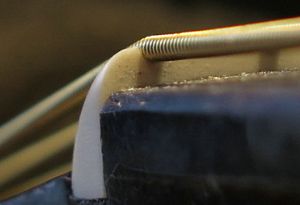

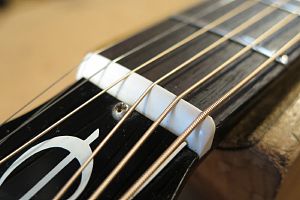

26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

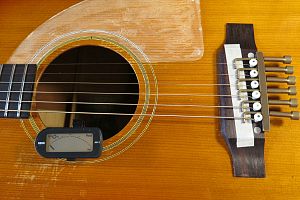

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

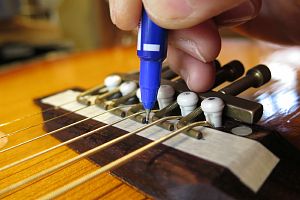

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

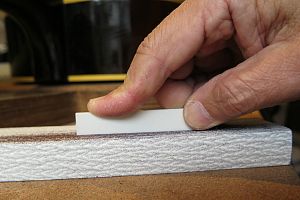

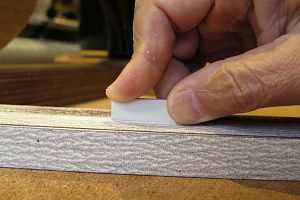

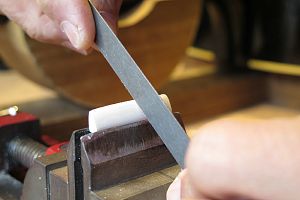

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。
7.サドルの端も溝にピッタリはまっていることを確認します。

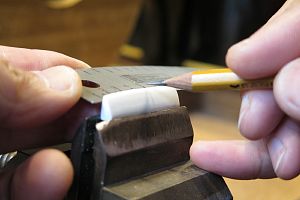

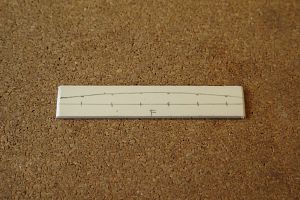

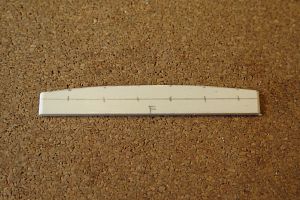

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。
11.サドルピーク位置を削りだしていきます。

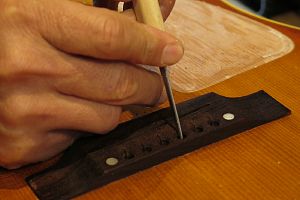

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

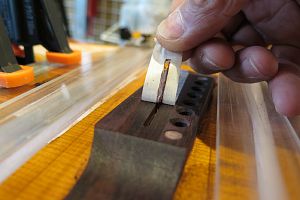

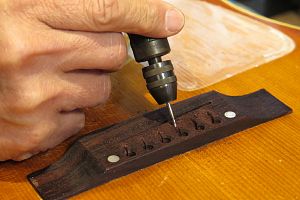

13.さらにミニルーターで弦の導出角度をつけていきます。

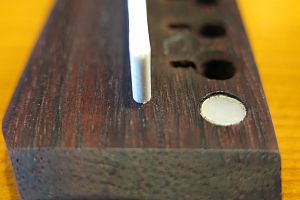

14.ブリッジピン穴加工を終えました。
15.サドルを取り付けました。

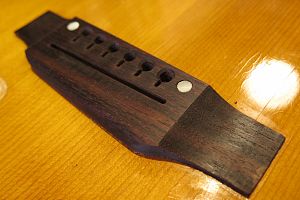

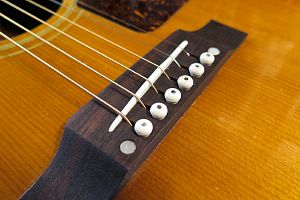

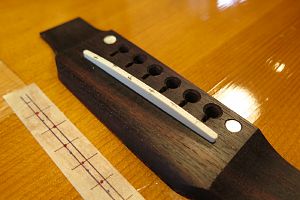

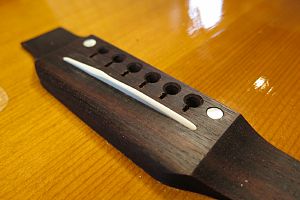

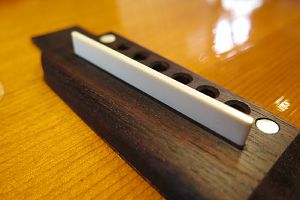

16.完成したブリッジとサドルです。

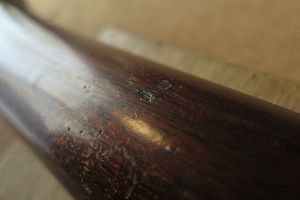

1.ネック裏側です。塗装が一部剥がれています。
2.凹み部分にラッカーを乗せていきます。

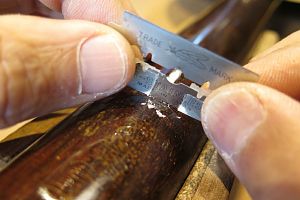

3.乾燥後、盛り上がった部分をスクレイピングしていきます。

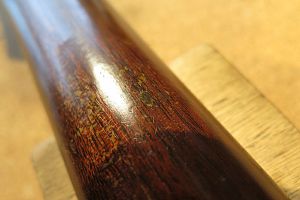

4.サンディング～水研磨を行いました。

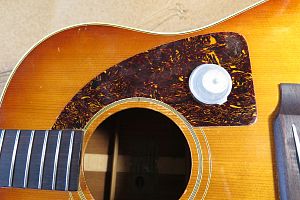

1.ピックガードが浮きかけています。

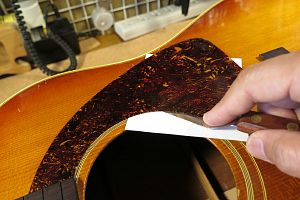

2.浮き部分にナイフを挿入していきます。

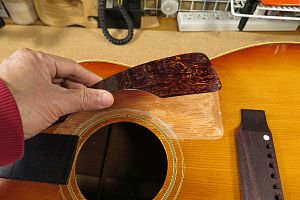

3.ピックガードが外れました。

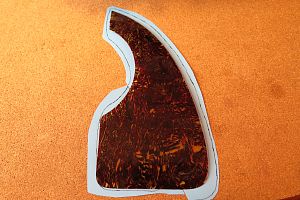

4.両面接着シートを貼りました。

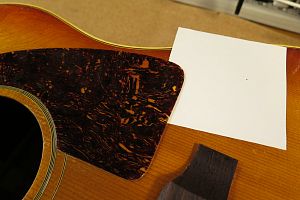

5.位置決めしています。

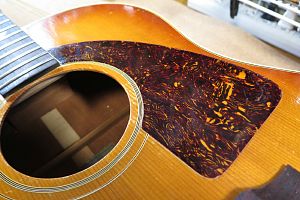

6.脱着完了しました。

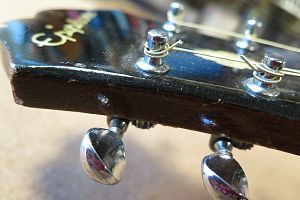

1.オリジナルペグです。

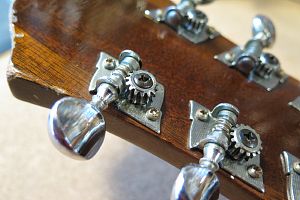

2.ガタ・バックラッシュが大きく、チューニングが安定しません。交換しましょう。

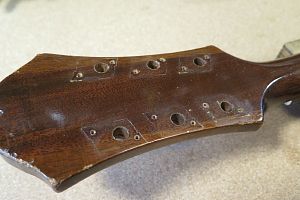

3.取り外しました。

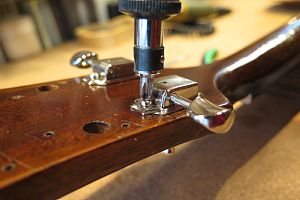

4.新しいペグを取り付けていきます。

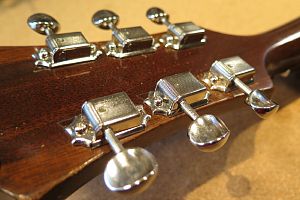

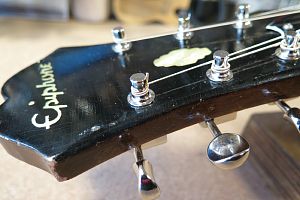

5.取り付け完了です。
6.弦を張りました。安定したチューニングができるようになりました。
