埼玉県にお住まいのT.K.さんからMorris W-100のリペアご依頼をいただき、ネック折れリペア、フレット交換を含むトータルリペアを行いました。リペア後のギターを受け取られて、とても暖かいメッセージが届きました。

樋口様

ブリッジのはがれ、ネックのひびなど満身創痍の状態でしたが、思い出のあるギターなので思い切ってリペア―をお願いしました
戻ってきたギターを弾いてみると、以前より音の伸びがあり、大変弾きやすい状態に調整されており、大変嬉しく思っています家族からもいい音しているねと言われましたこれからは、再び命を吹き込んでいただいたこのギターを大切にしていきたいと思います
この度は本当にありがとうございました樋口様のこれからの益々のご活躍をお祈り申し上げます。

T.K.さん、とても暖かいメッセージをいただき、誠にありがとうございました
リペア前のオリジナルギターはとても悲しい状態でしたが、外れたブリッジを接着し、ヒビの入ったネックをボルト固定し、少しずつ楽器として復活していくのが楽しいリペア過程でした
リペア後の復活した35年前の音色を確認しつつ、ギターの経てきた歴史を想像しながら試奏も楽しませていただいた次第ですリペア後のギターにご満足いただけて、私もとても嬉しい気持ちで一杯ですまた、貴重なギターリペアの機会を与えていただいて、心から感謝しておりますこれからも蘇ったW-100と一緒に素晴らしいギターライフをお送りください
この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

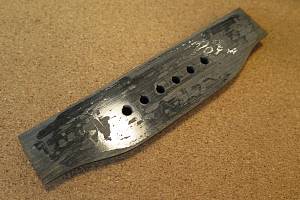

1.オリジナルブリッジです。
2.ギターをお預かりしたときはすでにボディから外れていました。
3.トップ板のブリッジ位置です。
4.塗装された上に接着されていたので容易に外れたものと考えられます。

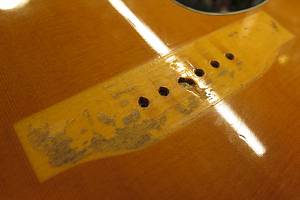

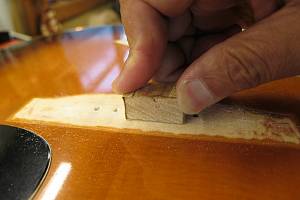

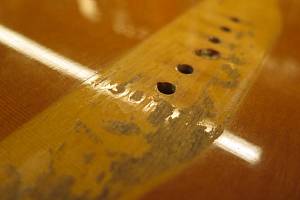

5.トップ板のブリッジ接着面の塗装を剥がしていきます。

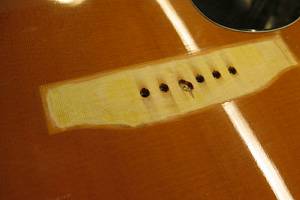

6.木地が露出した状態になりました。

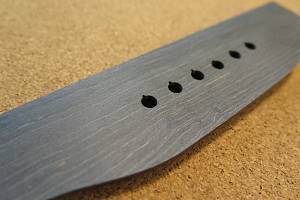

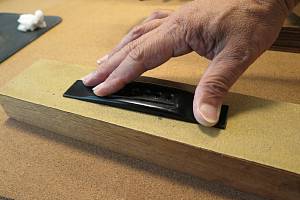

7.ブリッジの接着面もサンディングします。
8.木地が露出した状態ですので、接着強度が向上します。

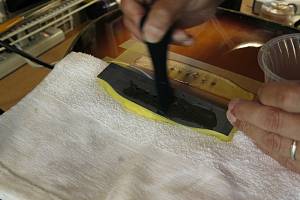

9.接着面周囲をマスキングテープで保護し、湯煎したニカワを接着面に塗ります。
10.そっとブリッジを乗せます。

ブリッジ接着の様子です。

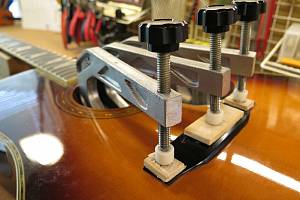

11.クランプしています。

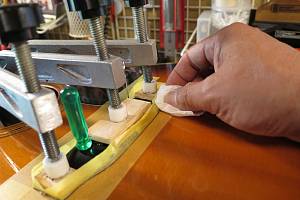

12.クランプで溢れたニカワを拭き取っていきます。

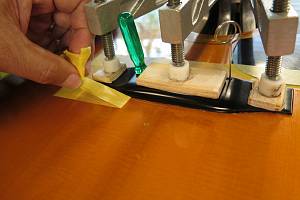

13.マスキングテープを剥がします。
14.このまま固着を待ちます。

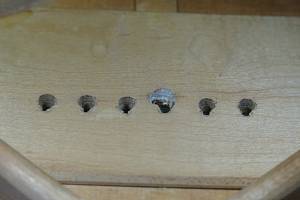

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

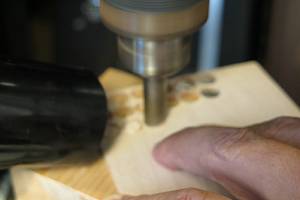

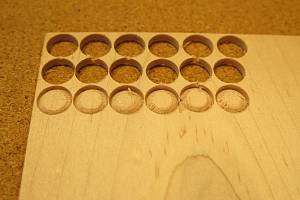

2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

埋木用プラグを切り出している様子です。

3.完全に切り離さず、ぎりぎりのところで固定させておきます。

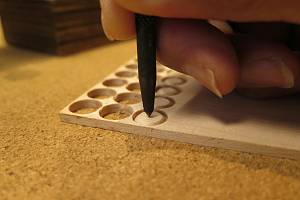

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。

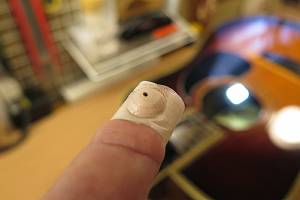

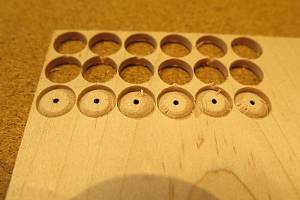

5.小穴があいたプラグです。まだ材に固定されています。

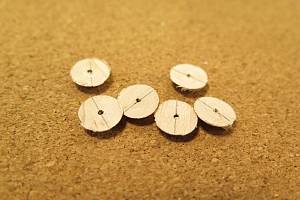

6.切り出し終えたプラグたちです。プラグの裏側には木目がわかるように線を入れておきます。
7.プラグの裏側には木目がわかるように線を入れておきます。

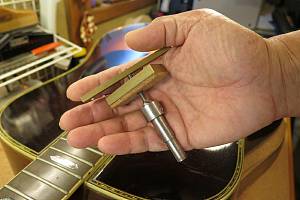

8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。

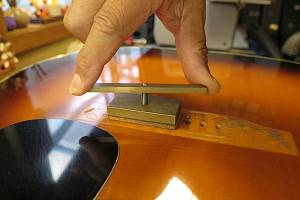

9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。
10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

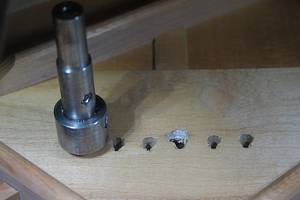

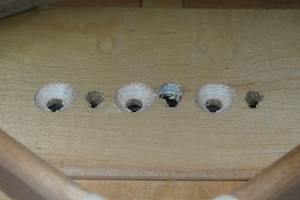

11.1弦の凹み加工を終えたブリッジプレートです。
12.同様にして3，5弦の凹み加工も行いました。
13.マスキングテープの粘着面を外側にしてプラグを半固定します。

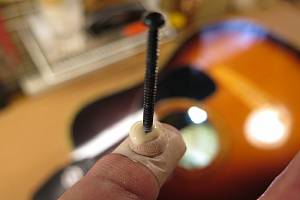

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。
15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。

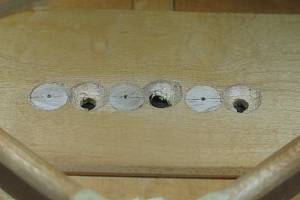

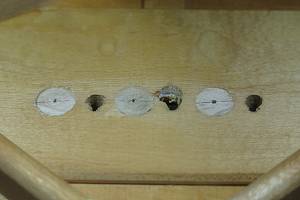

17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

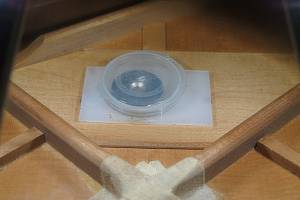

18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。
19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。

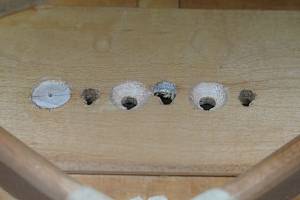

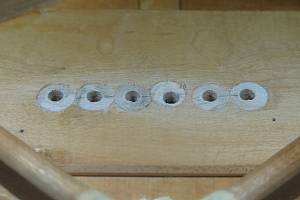

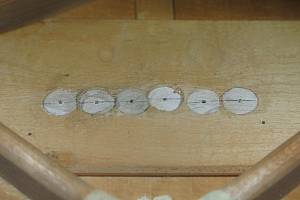

20.6弦すべてのプラグ接着を終えました。

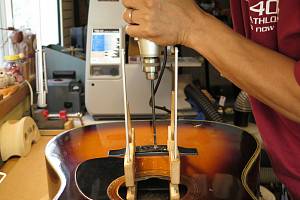

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です。

23.プラグにブリッジピン穴を開けました。

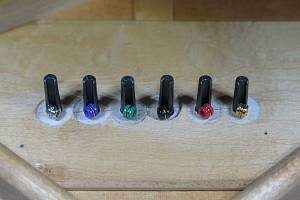

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

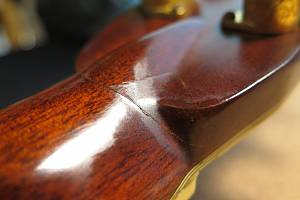

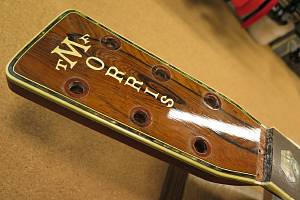

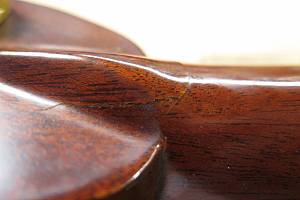

1.ネック裏、ヘッド部との境目にクラックが見られます。
2.クラックは浅いのですが割れが広がらないように処置します。
3.ナット溝からボルトを封入します。

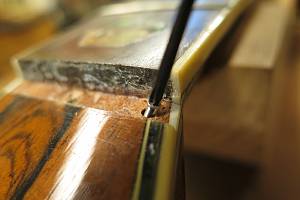

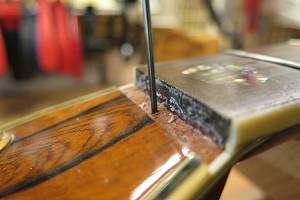

4.ドリルでボルト穴を空けていきます

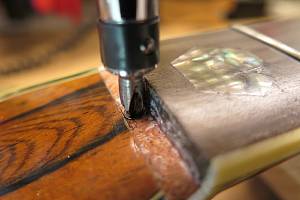

5.ボルトをねじ込んでいきます。

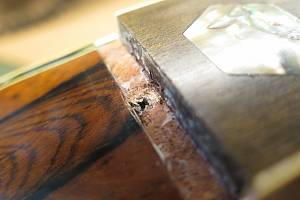

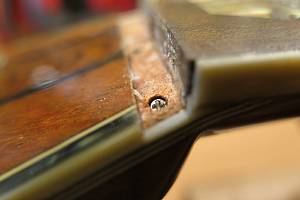

6.ボルト封入できました。
7.念のため、もう一本ボルトを封入します。
8.弦のテンションに耐えられるようにネック強度を確保できました。

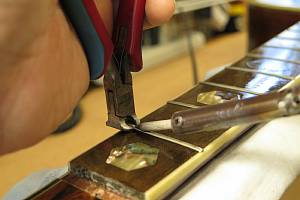

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。

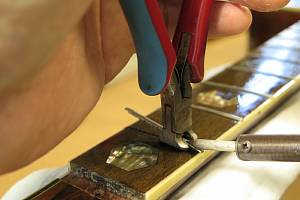

2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

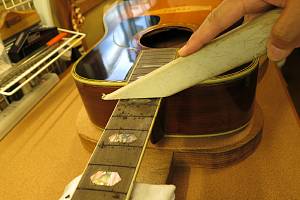

3.フィンガーボードの平面性を確認します。

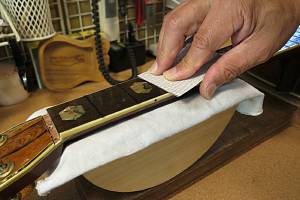

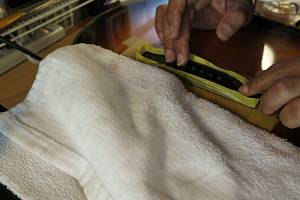

4.軽くサンディングします。

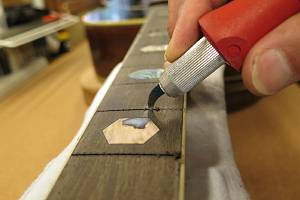

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
6.フィンガーボードをクリーニングします。

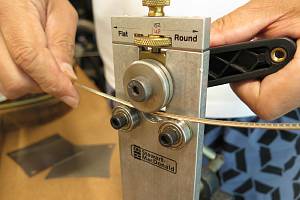

7.フレットベンダーでフレットにアールをつけていきます。
8.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

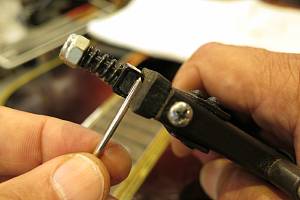

9.タングニッパでタング部をカットします。

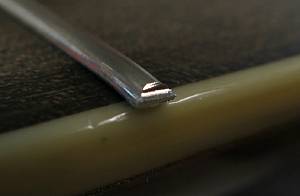

10.タング部処理を終えたフレット端です。

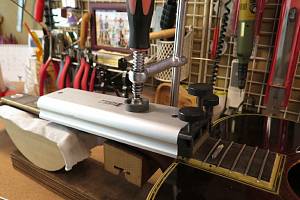

11.第一のフレットプレス・ジグです。

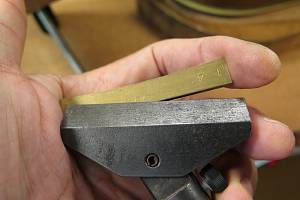

12.アールにあった先端ビットをジグのプレス部に固定します。

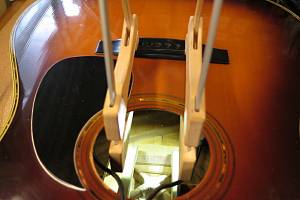

13.ジグをサウンドホールから入れていきます。

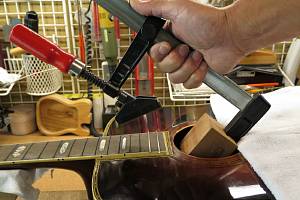

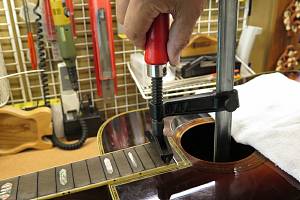

14.ハンドルを回してフレットをプレスします。
15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

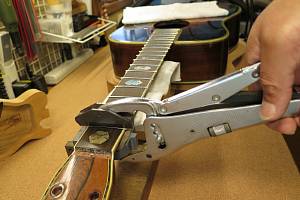

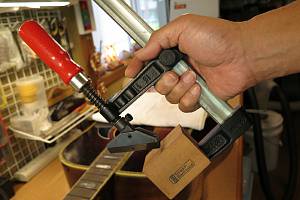

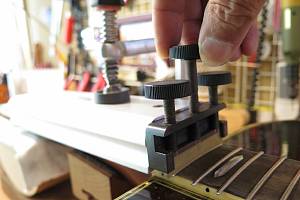

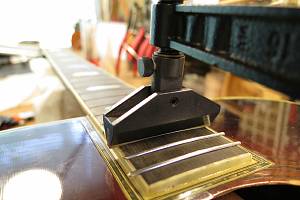

16.2つ目のジグはこのように固定します。
17.ネジを締めてフレットをプレスしていきます。

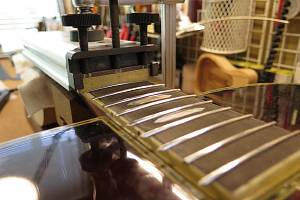

18.順にプレスを進めていきます。
19.3つ目のジグで残りのフレットをプレスしていきます。
20.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

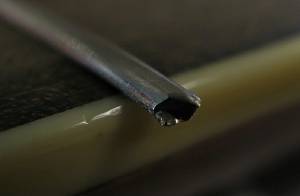

21.打ち込み終わったフレットの端は飛び出ています。

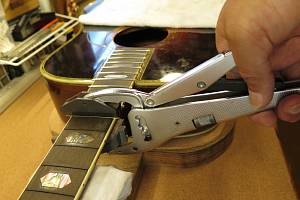

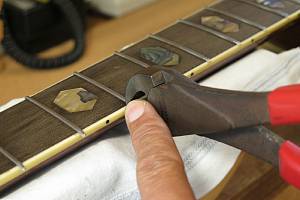

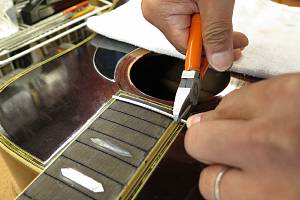

22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。
23.カットしたフレット端です。

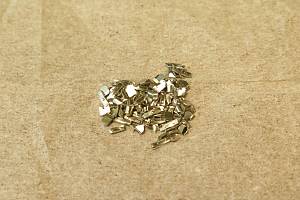

24.カットしたフレット片は失わないように一カ所にまとめておきます。

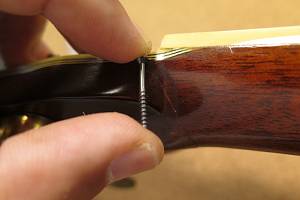

25.専用のヤスリを使ってフレット端を整形します。
26.1弦側のフレット端も同じように整形します

フレット端整形の様子です。

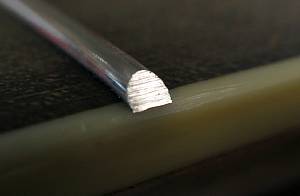

27.整形されたフレット端です。

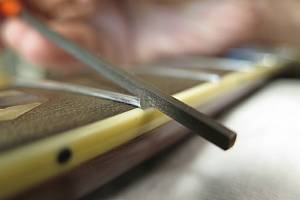

28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

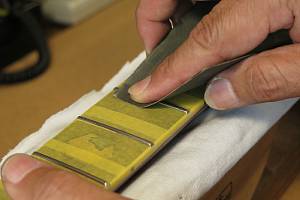

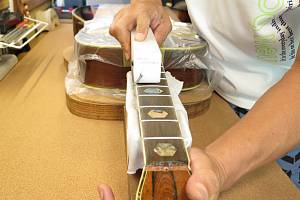

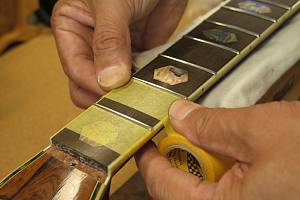

29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

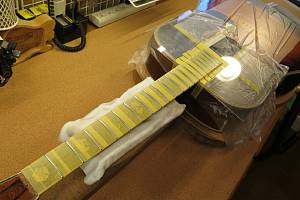

30.ボディもアクリル板でカバーしました。

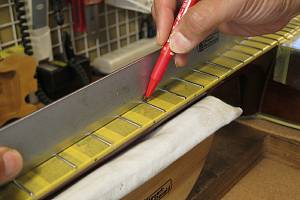

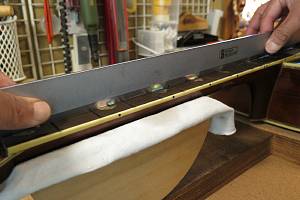

31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

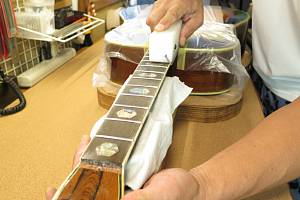

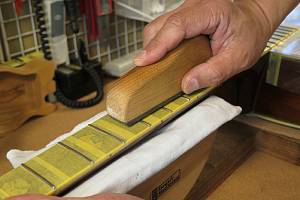

32.マークされた部分を中心にフラットファイルでサンディングします。
33.平らになったフレット山を専用のヤスリで丸くしていきます。
34.紙ヤスリ（#400）で粗研磨します。

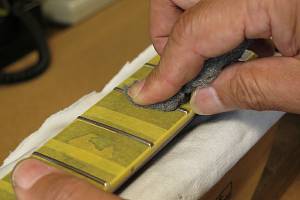

35.さらにスチールウールで研磨を進めます。

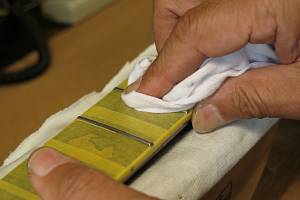

36.最後はコンパウンドで磨き上げます。

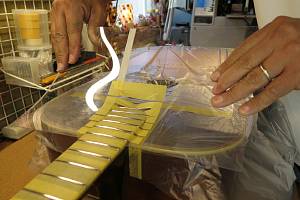

37.プロテクタ類を外しましょう。

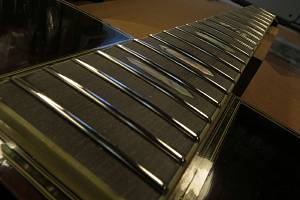

38.ピカピカのフレットになりました。

1. オリジナルナットです。

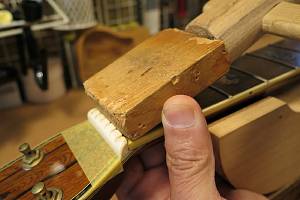

2.当て木を当ててコンとたたいて外します。

ナット取り外しの様子です。

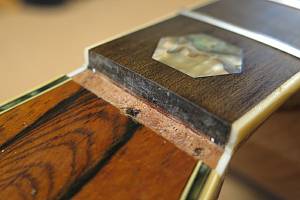

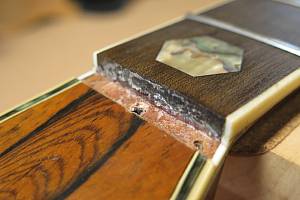

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

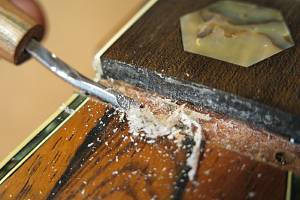

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。
5.クリーニング完了したナット溝です。
6.ネック幅に合わせてナットスラブを切り出します。

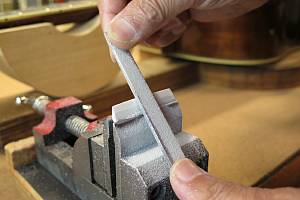

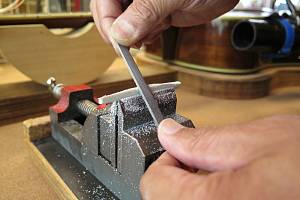

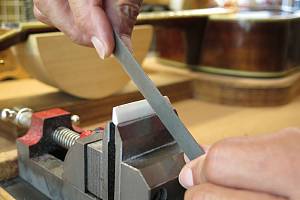

7.フラットファイルを使ってナットの平面を削り出します。
8.ナット溝にピッタリはまるようになりました。

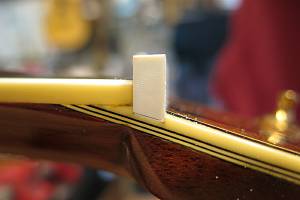

9.1弦側からもナットの密着を確認します。

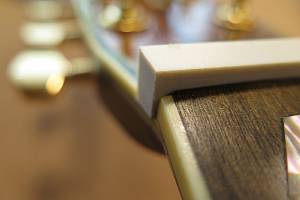

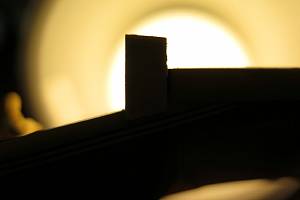

10.逆光を利用すると密着度の確認が効率的に行えます。

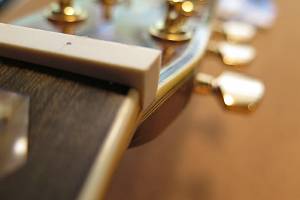

11.ナットのサイドもこの段階で面取り加工しておきます。

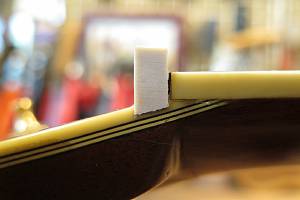

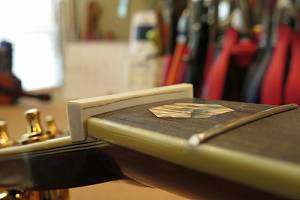

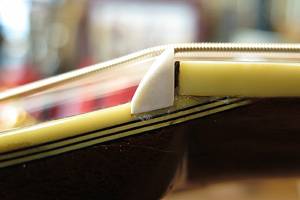

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

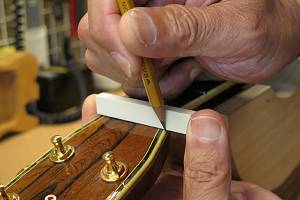

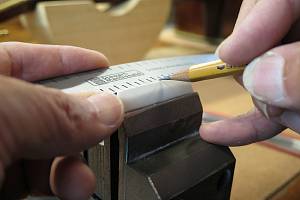

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。

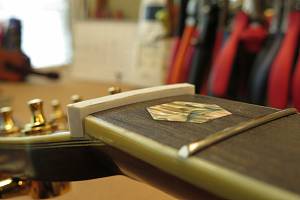

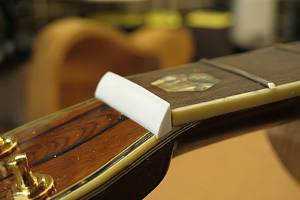

16.ナットらしくなってきました。

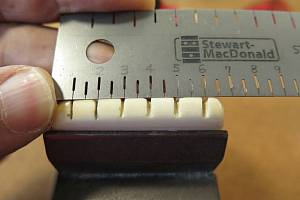

17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
18.弦溝位置を新しいナットに書き込みます。
19.弦溝を専用のヤスリで彫り込んでいきます。
20.弦高調整前のナットです。

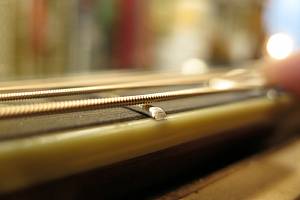

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

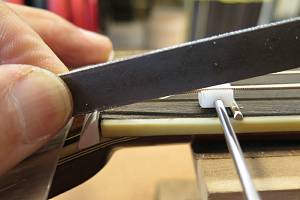

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.ナット高調整前の弦溝です。

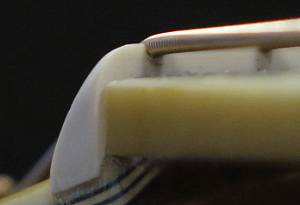

24.弦高調整後のナット弦溝です。

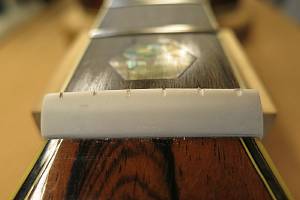

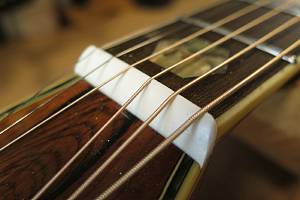

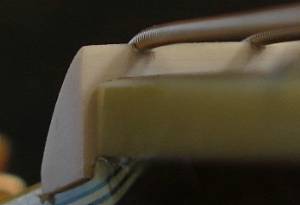

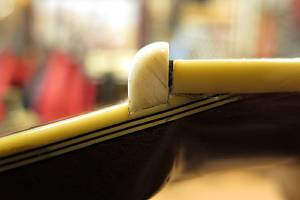

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

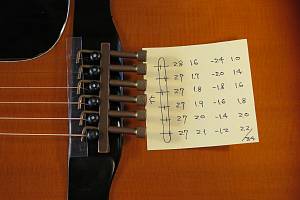

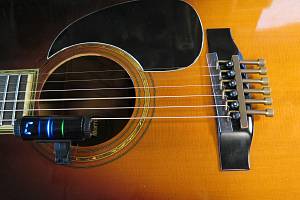

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

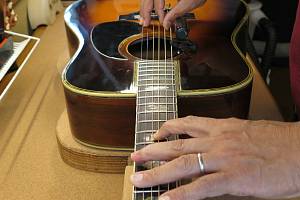

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

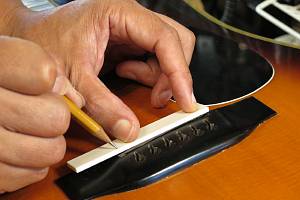

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

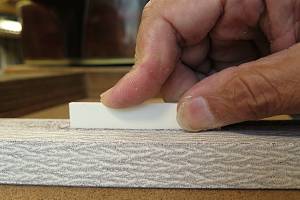

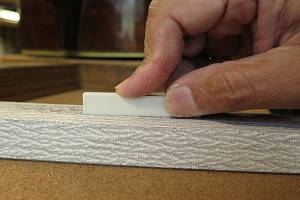

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

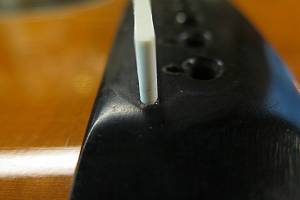

7.サドルの端も溝にピッタリはまっていることを確認します。

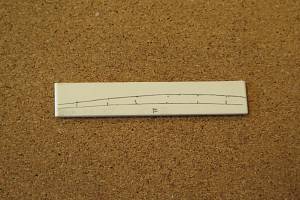

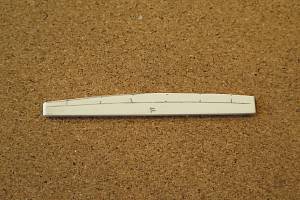

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。
10.サドル上部にピーク位置を書き写します。
11.サドルピーク位置を削りだしていきます。

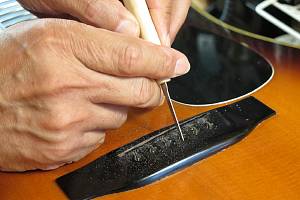

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

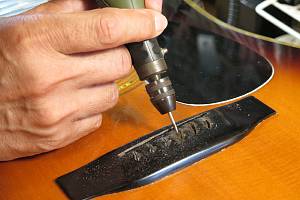

13.さらにミニルーターで弦の導出角度をつけていきます。
14.ブリッジピン穴加工を終えました。
15.サドルを取り付けました。

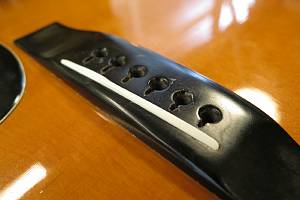

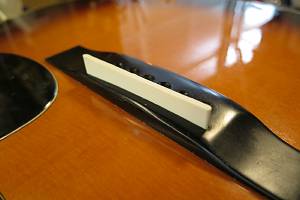

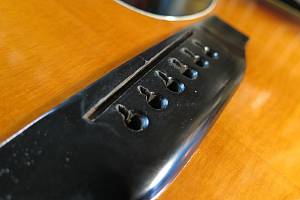

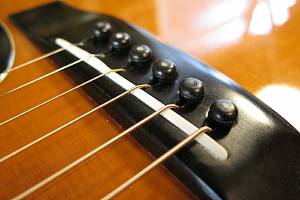

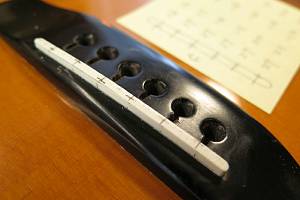

16.完成したブリッジとサドルです。

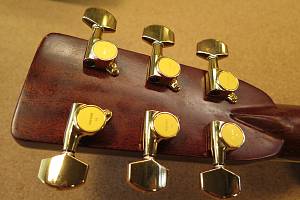

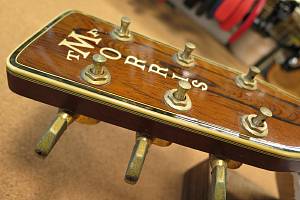

1.オリジナルペグです。
2.経年消耗のため、ガタ、バックラッシュが見られるため交換します。
3.取り外しました。

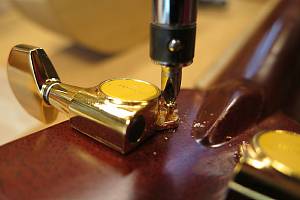

4.新しいペグを取り付けていきます。

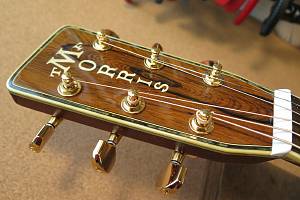

5.取り付け完了しました。
6.弦を張り、スムーズなチューニングができることを確認しました。
