新潟県にお住まいのK.S.さんからMartin D-35のリペアご依頼をいただき、フレット交換、弦周りのTUSQ化、およびピックガード交換を行いました。リペア後のギターを受け取られて、とても暖かいメッセージが届きました。

ギター工房オデッセイ樋口様

この度はギターリペアありがとうございました大満足です音量が大きくなりネックやボディに伝わる振動が凄いです、
音抜けも良くなり弾いていて楽しいですピックガードもとても良い仕上げでした
これから弾き込んで本当のヴィンテージサウンドにしていきます樋口様お身体お大事に、これからもご活躍をお祈りしております。

K.S.さん、早速の暖かいメッセージをいただき、誠にありがとうございました
今回弦周りのリペアを行うことで、ギター本来持つ潜在能力を発揮できるようになりましたリペア前はフレット高は低く、フレット山頂上部の形状十分なアールを確保できていませんでしたが、フレットを交換することで弦と適正な接触状態を確保することができましたまた、牛骨材のナット、サドルもTUSQ素材に交換することで低音域から高音域までの広範囲にわたって弦振動をギターに伝搬できるようになりましたオリジナルピックガード下の両面接着シート材を取り除くには少し手間がかかりましたが、それも無事クリアできて、TOR-TIS素材に交換することができて、かっこよくなりましたリペア後のギターにご満足いただけて、私もとても嬉しい気持ちで一杯です
リペア後のギターが熟成していくのが楽しみですね本来の潜在能力を取り戻したMartin D-35 customとともに、これからも素晴らしいギターライフをお送りください
この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

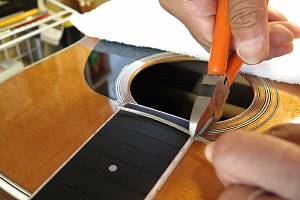

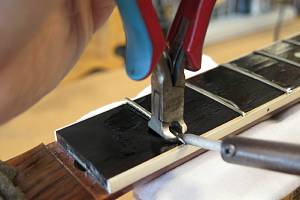

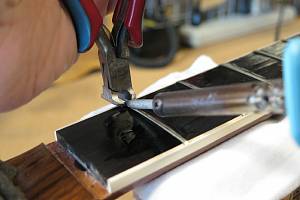

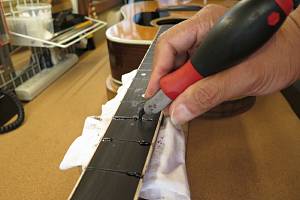

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です。

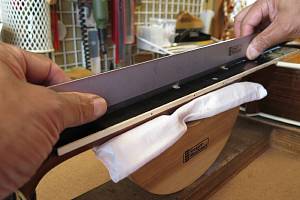

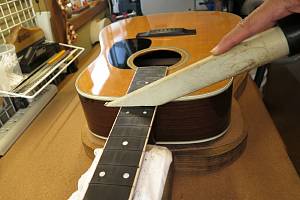

3.フィンガーボードの平面性を確認します。

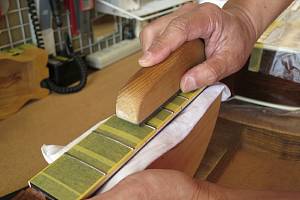

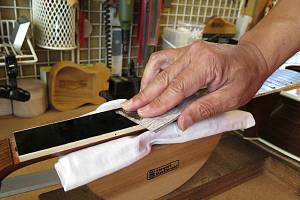

4.軽くサンディングします。
5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

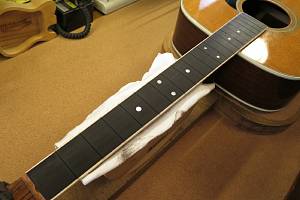

6.フィンガーボードをクリーニングします。
7.フレットプレスの準備が整いました。
8.フィンガーボードの湾曲度（アール）を計測します。

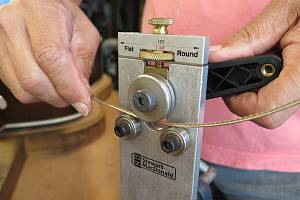

9.フレットベンダーでフレットにアールをつけていきます。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

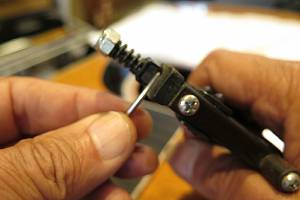

11.タングニッパでタング部をカットします。

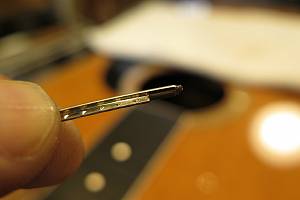

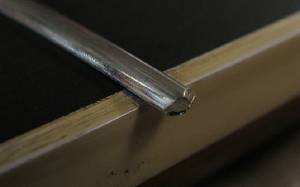

12.タング部処理を終えたフレット端です。
13.第一のフレットプレス・ジグです。

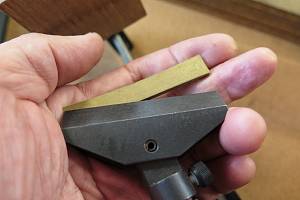

14.アールにあった先端ビットをジグのプレス部に固定します。
15.ジグをサウンドホールから入れていきます。

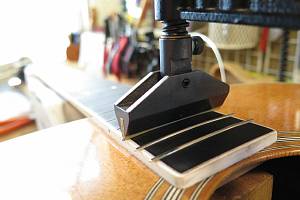

16.ハンドルを回してフレットをプレスします。
17.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

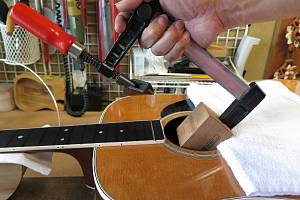

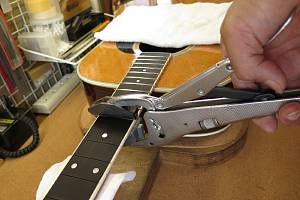

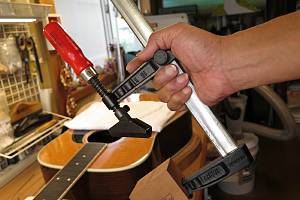

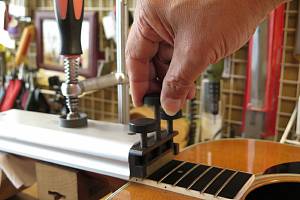

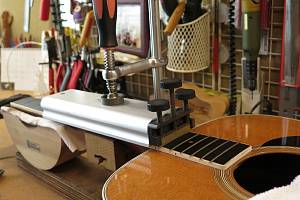

18.2つ目のジグはこのように固定します。

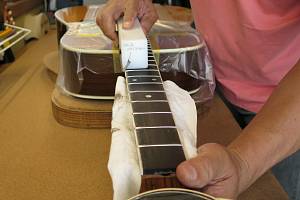

19.ネジを締めてフレットをプレスしていきます。

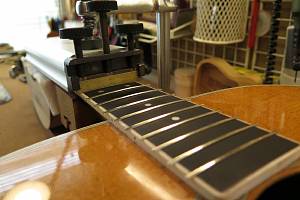

20.順にプレスを進めていきます。
21.3つ目のジグで残りのフレットをプレスしていきます。
22.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です。

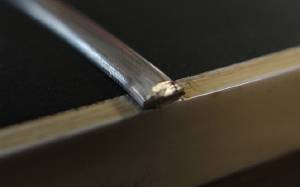

23.打ち込み終わったフレットの端は飛び出ています。

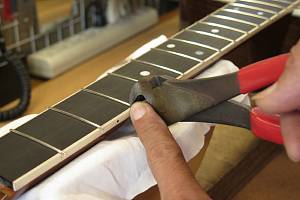

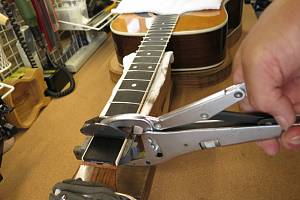

24.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

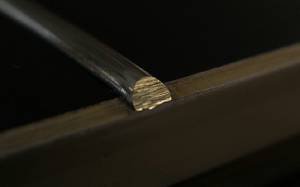

25.カットしたフレット端です。

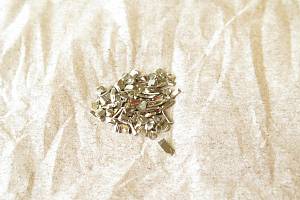

26.カットしたフレット片は失わないように一カ所にまとめておきます。

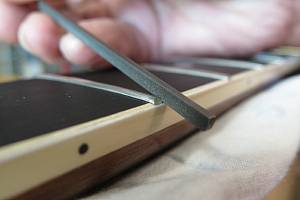

27.専用のヤスリを使ってフレット端を整形します。
28.1弦側のフレット端も同じように整形します

フレット端整形の様子です。

29.整形されたフレット端です。

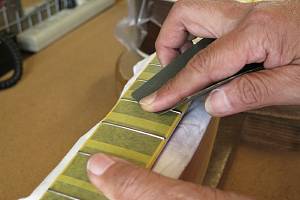

30.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

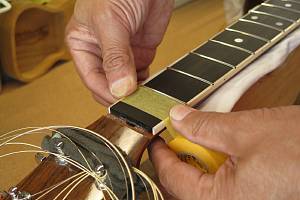

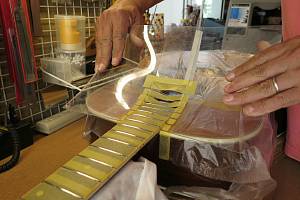

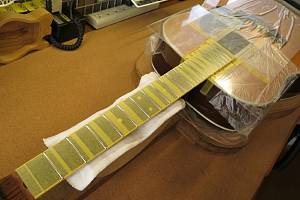

31.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。
32.ボディもアクリル板でカバーしました。

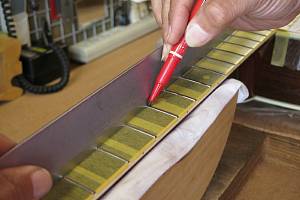

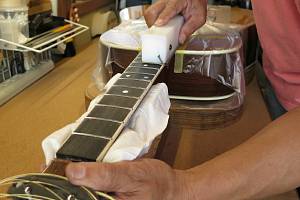

33.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。
34.マークされた部分を中心にフラットファイルでサンディングします。
35.平らになったフレット山を専用のヤスリで丸くしていきます。
36.紙ヤスリ（#400）で粗研磨します。

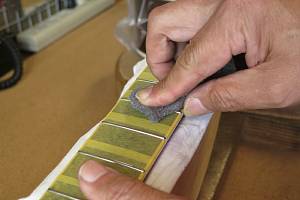

37.さらにスチールウールで研磨を進めます。

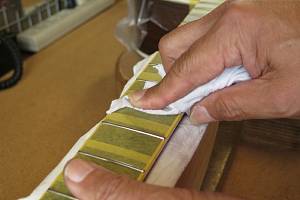

38.最後はコンパウンドで磨き上げます。
39.プロテクタ類を外しましょう。

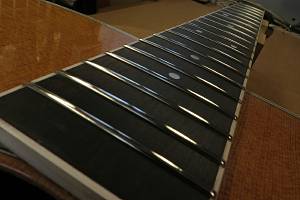

40.ピカピカのフレットになりました。

1.オリジナルナットです。

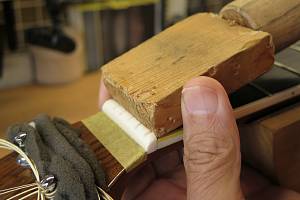

2.当て木を当ててコンとたたいて外します。

ナット取り外しの様子です。

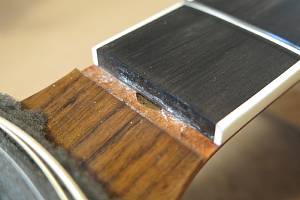

3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。

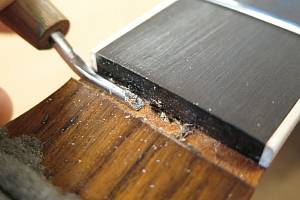

4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。
5.クリーニング完了したナット溝です。

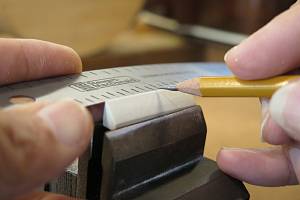

6.ネック幅に合わせてナットスラブを切り出します。

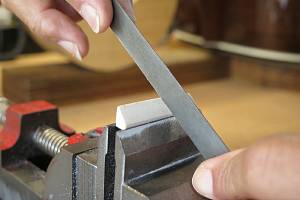

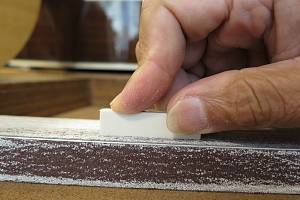

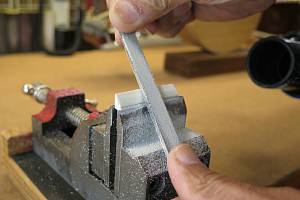

7.フラットファイルを使ってナットの平面を削り出します。

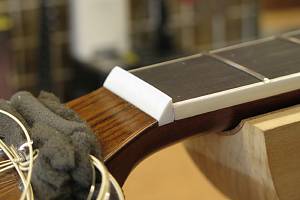

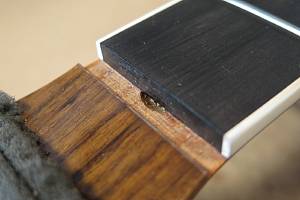

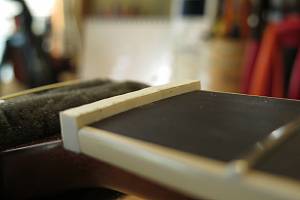

8.ナット溝にピッタリはまるようになりました。

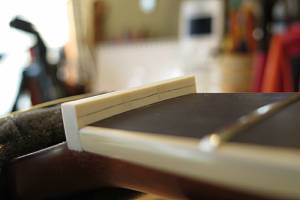

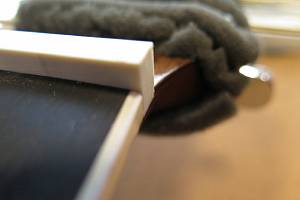

9.1弦側からもナットの密着を確認します。

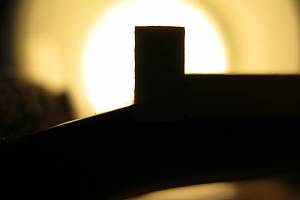

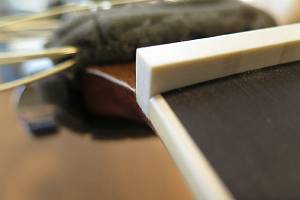

10.逆光を利用すると密着度の確認が効率的に行えます。
11.ナットのサイドもこの段階で面取り加工しておきます。
12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

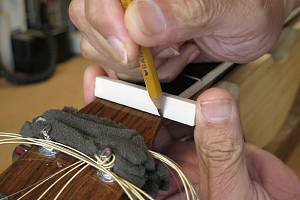

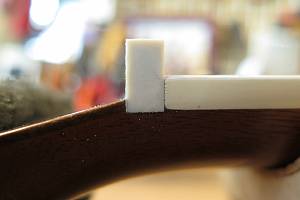

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。
16.ナットらしくなってきました。

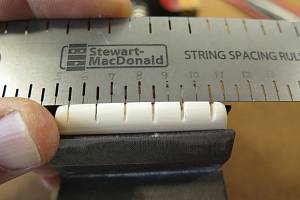

17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
18.弦溝位置を新しいナットに書き込みます。
19.弦溝を専用のヤスリで彫り込んでいきます。

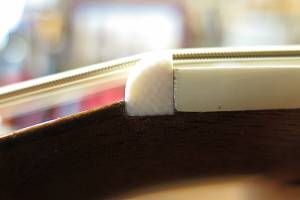

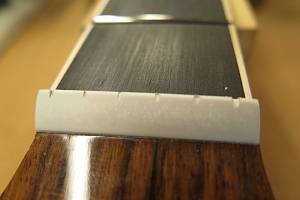

20.弦高調整前のナットです。

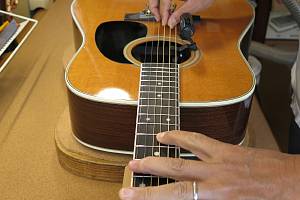

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

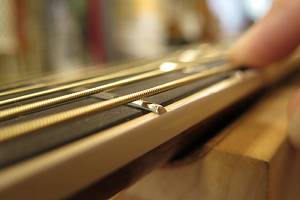

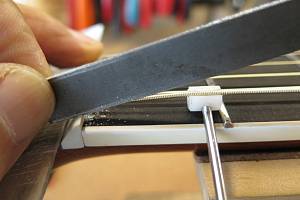

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.ナット高調整前の弦溝です。

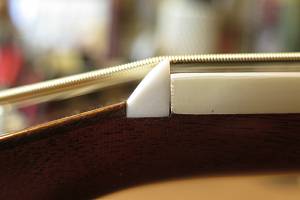

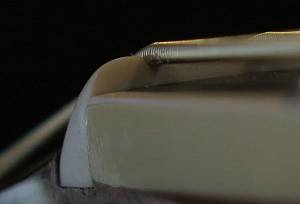

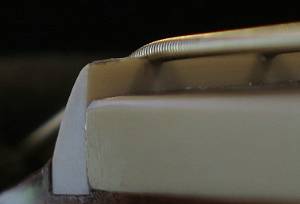

24.弦高調整後のナット弦溝です。

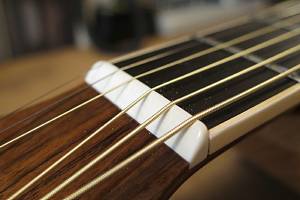

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

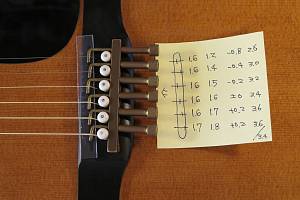

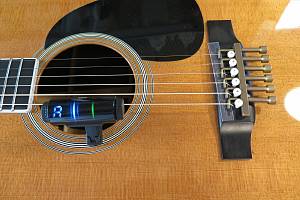

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。
3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

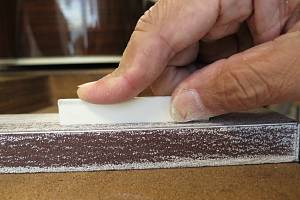

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。
7.サドルの端も溝にピッタリはまっていることを確認します。

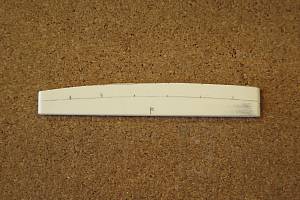

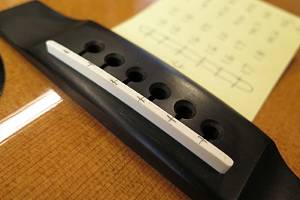

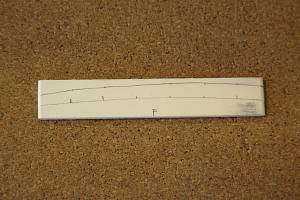

8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。

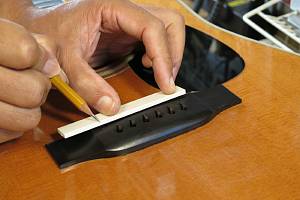

10.サドル上部にピーク位置を書き写します。
11.サドルピーク位置を削りだしていきます。

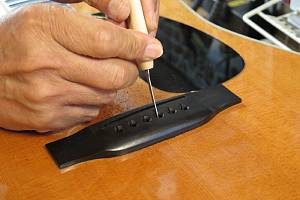

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

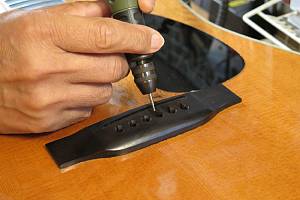

13.さらにミニルーターで弦の導出角度をつけていきます。

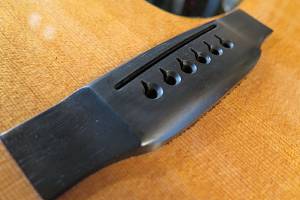

14.ブリッジピン穴加工を終えました。
15.サドルを取り付けました。

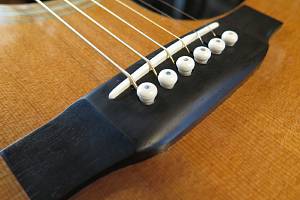

16.完成したブリッジとサドルです。

1.オリジナルピックガードです。TOR-TIS素材のものと交換します。
2.浮き部分からナイフを挿入して行きます。
3.トップ板を傷つけないようにゆっくりナイフを進めていきます。

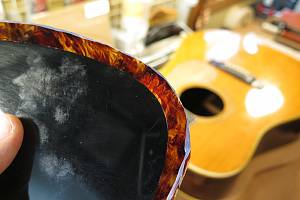

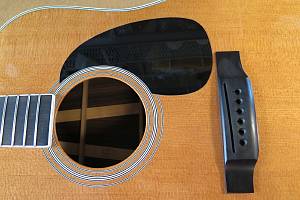

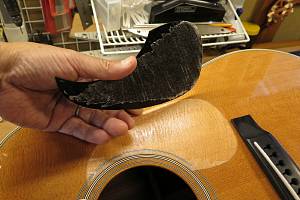

4.ピックガードが取り外せました。

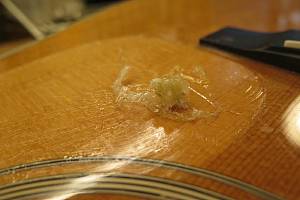

5.両面接着シートをクリーニングします。

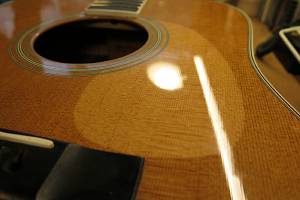

6.クリーニング完了したトップ板です。

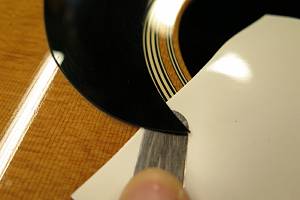

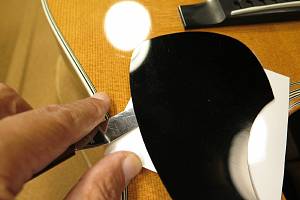

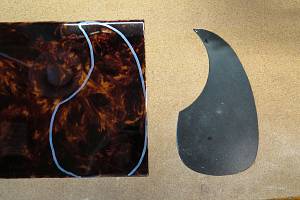

7.オリジナルピックガードを元にTOR-TIS素材を切り出していきます。
8.オリジナルよりも大きめにTOR-IS素材を切り出しました。

TOR-TIS素材カッティングの様子です。

9.オリジナルピックガードをテンプレートにして周囲を削っていきます。

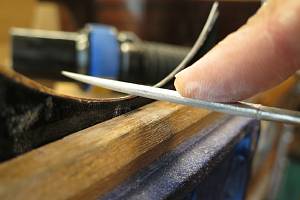

10.TOR-TIS素材は常温では非常に割れやすいので、慎重に削っていきます。

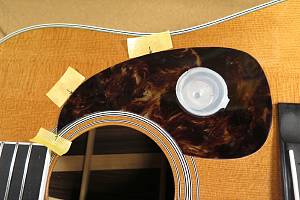

11.位置決めを行っています。

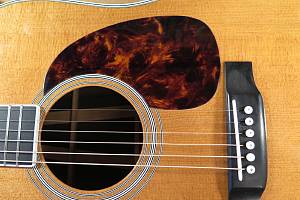

12.交換完了しました。ピックガードを交換するとギターの表情が変わりました。
