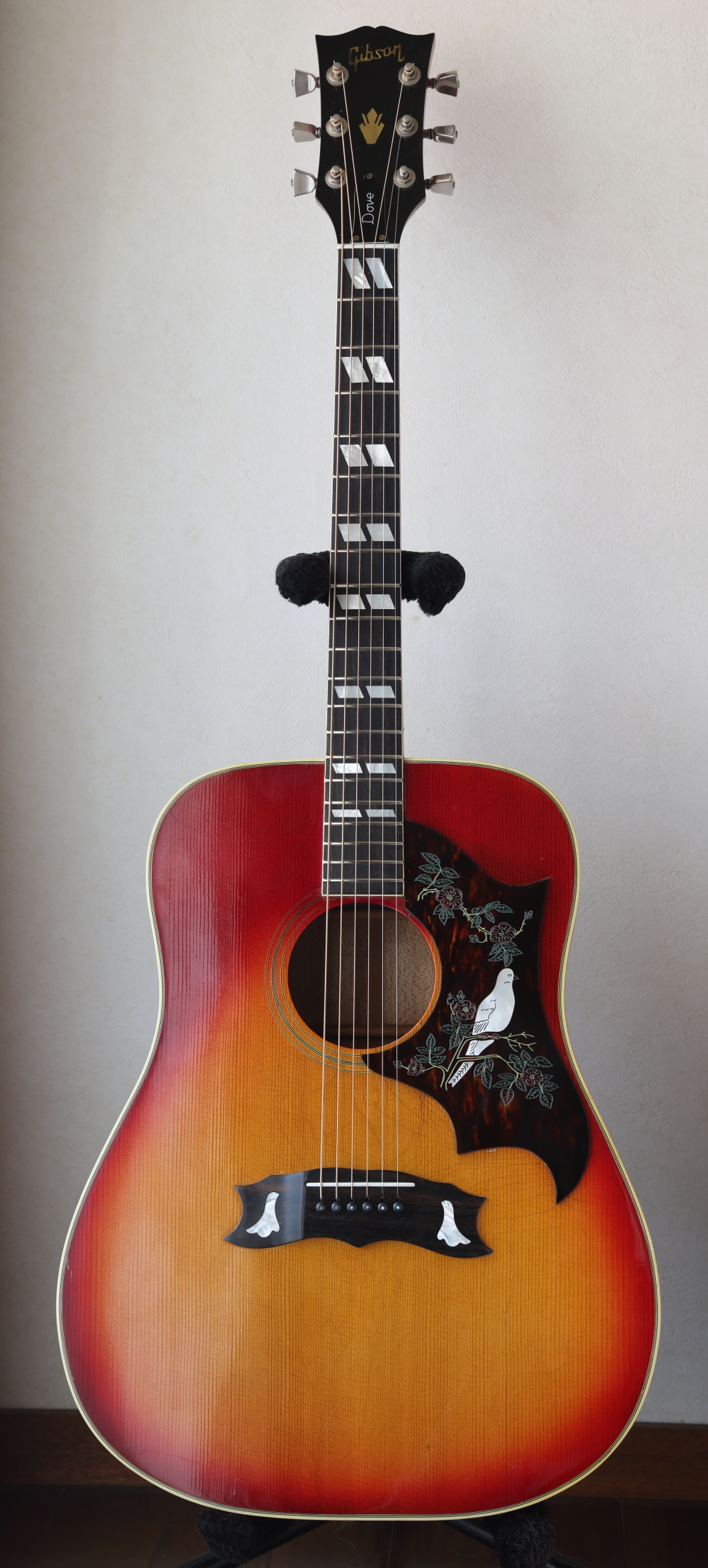

Gibson Dove
戻る大阪府にお住まいのE.G.さんからGibson Doveのリペアご依頼をいただき、ピックガード交換、フレットすりあわせ、ブリッジプレート・リペアを含むリペアを行いました リペア後のギターをお引き取りにお越しになったE.G.さんから、とても温かいメッセージが届きました。
ギター工房オデッセイ
樋口様
お世話になります
E.G.です
本日はありがとうございました
2ヶ月くらいは掛かると思っていたのですが、1ヶ月掛からずにリペアして頂き、ありがとうございました
TOP板のダメージもなく、きれいに仕上がっており、感激です
接着剤が使われていた事もあり、大阪のリペアショップでは、取れたとしてもTOP板がどうなるか、と言われていたのですが、今回の仕上がりを見て、大満足です
他にも何本か古いギターがありますが、リペアが必要になった際には、また連絡させて頂きます
この度は、本当にありがとうございました。
E.G.さん、早速の暖かいメッセージをいただき、誠にありがとうございました
リペア前のギターを受け取って、状態を確認させていただいて、ピックガード交換が可能かどうか、大変不安でしたが、なんとか取り外すことが出来ました
ただ、前のオーナー様が使用されていたであろう、ピックガードの接着剤が大変特殊なものだったようで、こちらをボディから取り除くのに時間がかかりました
結果として、ギターが復活して、ビンテージサウンドを奏でてくれるようになって、ホッと安心した次第です
本来の姿を取り戻したDoveと一緒に素晴らしいギターライフをお送りください

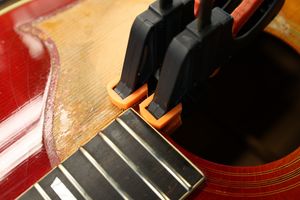

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。
ピックガード交換
-

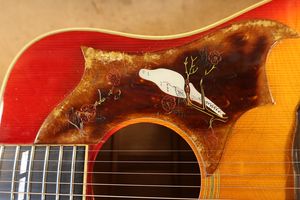

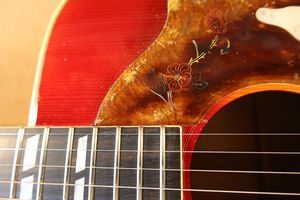

- 1.オリジナル・ピックガードです。
-
- 2.以前のオーナー様が接着されたようです。
-

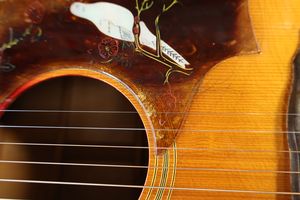

- 3.どのような接着剤を使用したのかは不明なのですが、ピックガードとの反応で、ガスが発生しているようです。
-

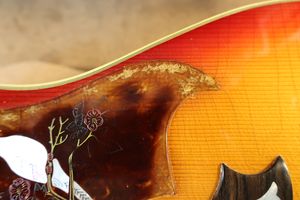

- 4.また、ボディ・トップ材にもダメージを与えているようで、取り外すことも難しいようです(トップ板が損傷を受ける可能性があります)。
-

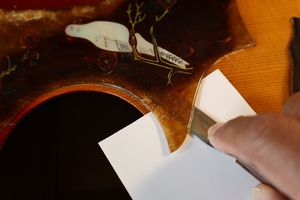

- 5.接着面にナイフを挿入していきます。
-

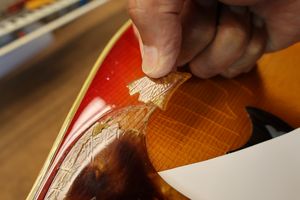

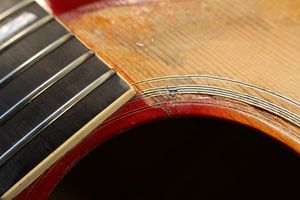

- 6.周囲はボロボロに変成していました。
-

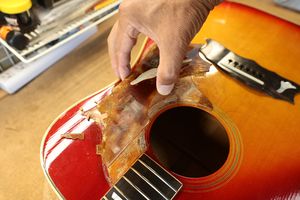

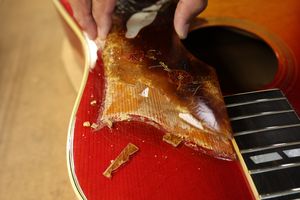

- 7.トップ板へのダメージを最小に抑えながら、剥がしていきます。
-
- 8.取り外し完了です。
-

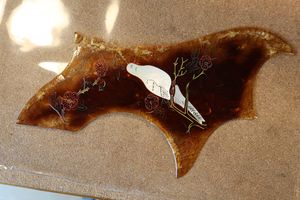

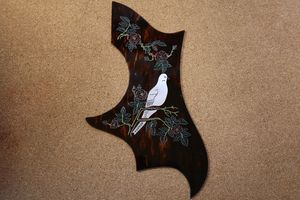

- 9.取り外したオリジナル・ピックガードです。
-

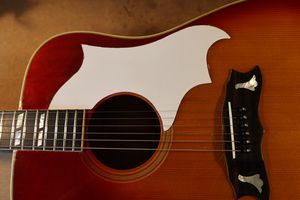

- 10.型紙を切り出しました。
-

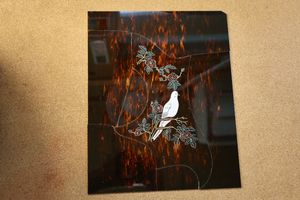

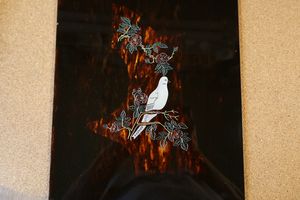

- 11.加工するピックガード素材はBirdland様のピックガード素材(Doveインレイ付き)を使用します。
-

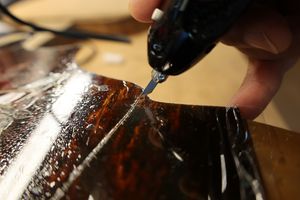

- 12.アクリル素材を超音波カッターで慎重に切り出していきます。
-
- ピックガードを超音波カッターで切断している様子です
-
- 13.周囲を切り落としてピックガードを切り出しました。
-
- 14.切り出したピックガードの周囲をベベル加工しました。
-
- 15.少し大きめの両面接着シートを準備します。
-
- 16.シートを貼って、周囲のはみ出した部分をカットします。
-
- 17.両面シートの周囲をカットして、取り付け準備が整いました。
-

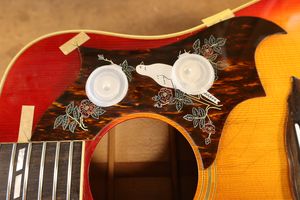

- 18.位置決めしています。
-
- 19.新しいピックガードを貼りました。
-

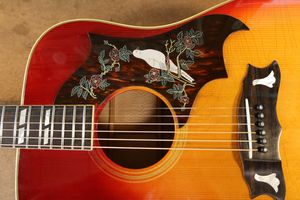

- 20.弦を張りました。Doveピックガードの復活です。
フレットすりあわせ
-
- 1.マスキングテープでフィンガーボードを保護します。
-

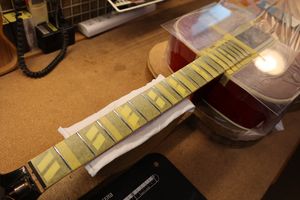

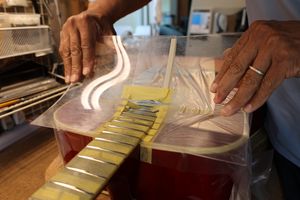

- 2.ボディもアクリル板でカバーしました。
-

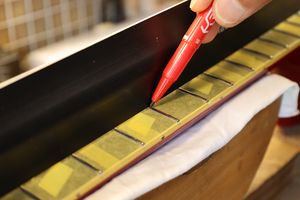

- 3.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。
-

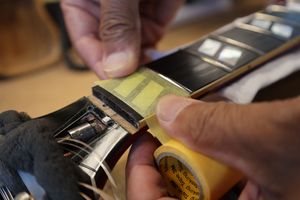

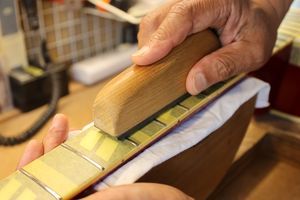

- 4.マークされた部分を中心にフラットファイルでサンディングします。
-

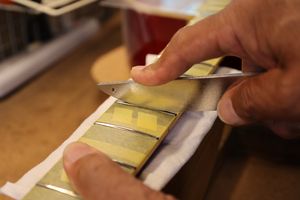

- 5.平らになったフレット山を専用のヤスリで丸くしていきます。
-

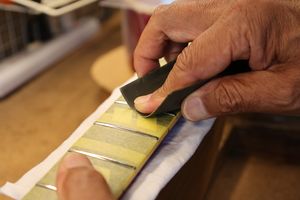

- 6.紙ヤスリ(#400)で粗研磨します。
-

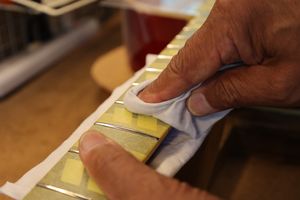

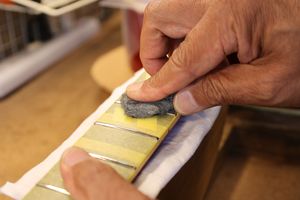

- 7.さらにスチールウールで研磨を進めます。
-
- 8.最後はコンパウンドで磨き上げます。
-
- 9.プロテクタ類を外しましょう。
-

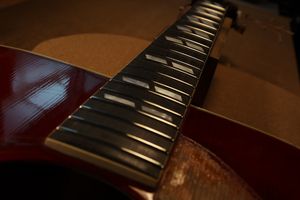

- 10.ピカピカのフレットになりました。
ブリッジプレート・リペア
-

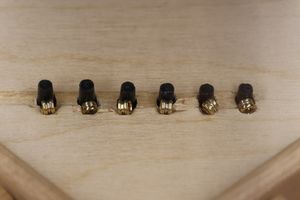

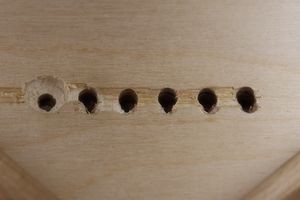

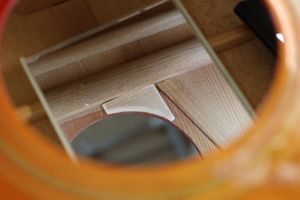

- 1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。
-
- 2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。
-
- 埋木用プラグを切り出している様子です。
-

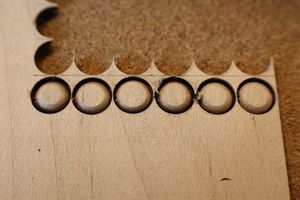

- 3.完全に切り離さず、ぎりぎりのところで固定させておきます。
-

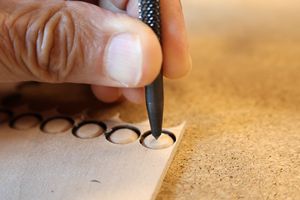

- 4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。
-

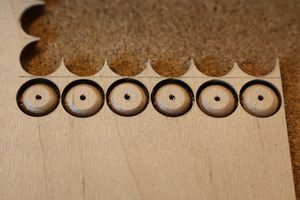

- 5.小穴があいたプラグです。まだ材に固定されています。
-

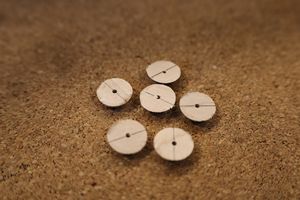

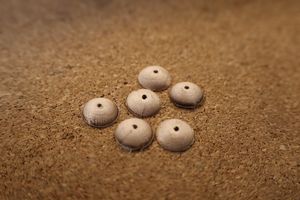

- 6.切り出し終えたプラグたちです。
-
- 7.プラグの裏側には木目がわかるように線を入れておきます。
-

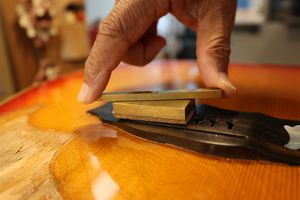

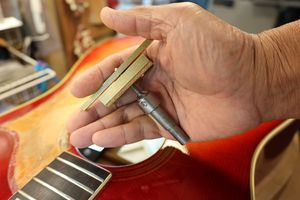

- 8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。
-

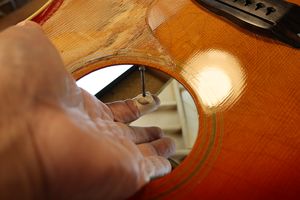

- 9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。
-

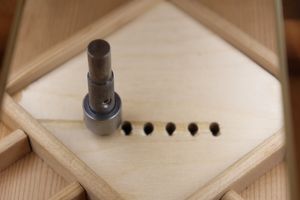

- 10.ボディ内でカッターはこのようにブリッジプレートと接触しています。
-
- 11.1弦の凹み加工を終えたブリッジプレートです。
-

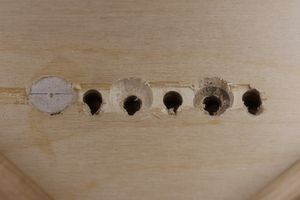

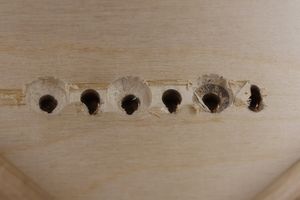

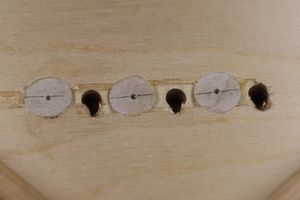

- 12.同様にして3,5弦の凹み加工も行いました。
-

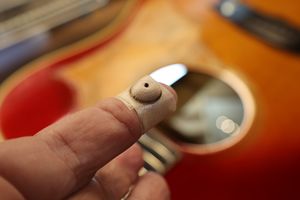

- 13.マスキングテープの粘着面を外側にしてプラグを半固定します。
-
- 14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます(この小ネジも半固定状態です)。
-

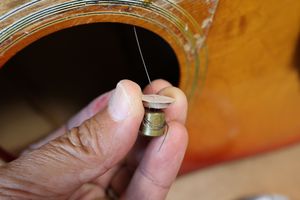

- 15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
-
- 16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。
-

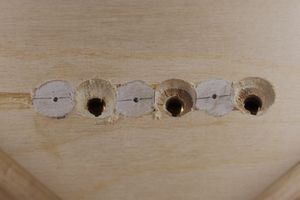

- 17.1,3,5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
-

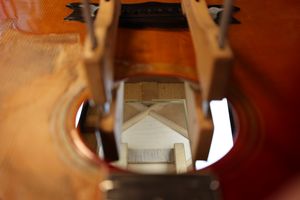

- 18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。
-
- 19.1,3,5弦のプラグ固着後、同じように2,4,6弦のプラグ接着を行います。
-

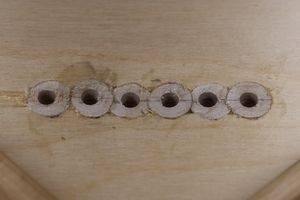

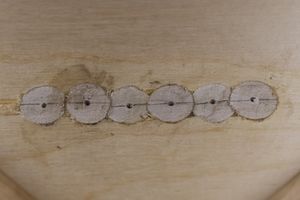

- 20.6弦すべてのプラグ接着を終えました。
-

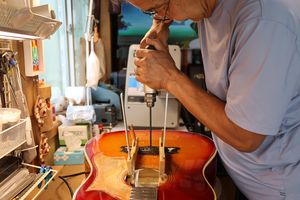

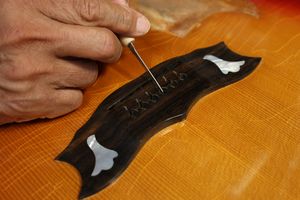

- 21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
-
- 22.クランプを避けるように長いドリルビットを使用します。
-
- ブリッジピン穴を空けている様子です。
-
- 23.プラグにブリッジピン穴を開けました。
-

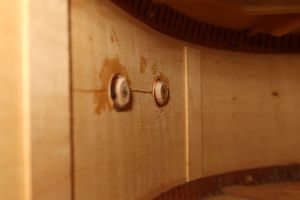

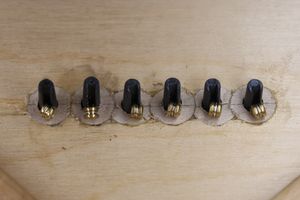

- 24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。
ナット交換
-
- 1.オリジナルナットです。
-
- 2.当て木を当ててコンとたたいて外します。
-
- ナット取り外しの様子です
-

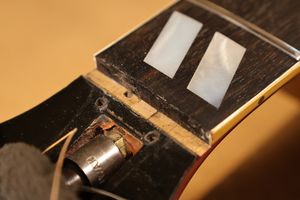

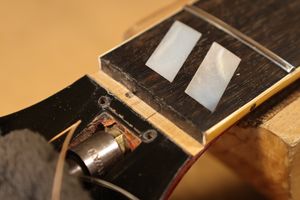

- 3. ナットを取り外したナット溝です。古い接着剤の跡が薄く残っています。
-
- 4.ナット溝のクリーニングを行います。古い接着剤と汚れを削り取っていきます。
-
- 5.クリーニング完了したナット溝です。
-
- 6.ネック幅に合わせてナットスラブを切り出します。
-

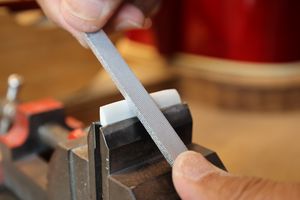

- 7.フラットファイルを使ってナットの平面を削り出します。
-

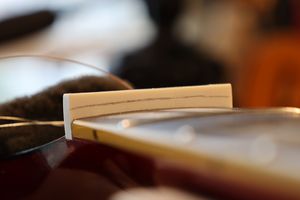

- 8.ナット溝にピッタリはまるようになりました。
-

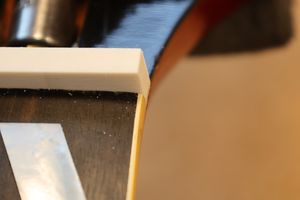

- 9.1弦側からもナットの密着を確認します。
-

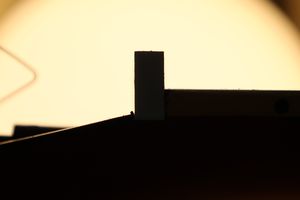

- 10.逆光を利用すると密着度の確認が効率的に行えます。
-
- 11.ナットのサイドもこの段階で面取り加工しておきます。
-

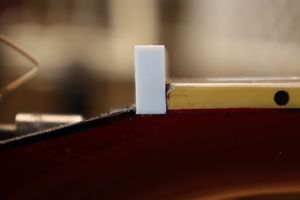

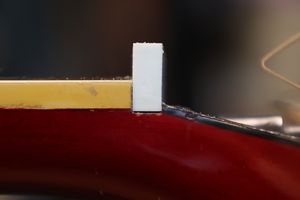

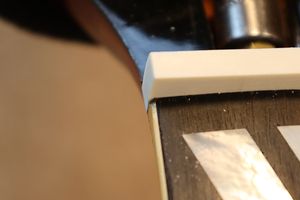

- 12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。
-

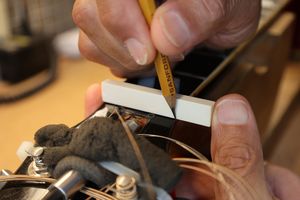

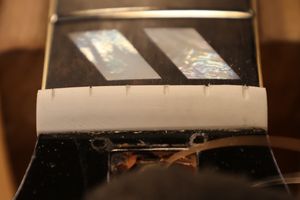

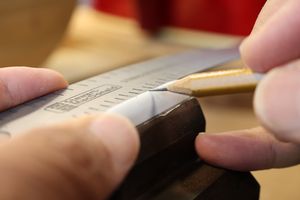

- 13.フレットの高さに合わせてケガキ線を入れます。
-
- 14.ナット上部を切り取りました。
-
- 15.ヘッド側に放物曲面を削り込んでいきます。
-
- 16.ナットらしくなってきました。
-

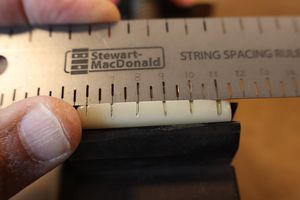

- 17.目標の弦溝位置を読みとります。(1弦と6弦の位置で他の弦の位置が決まります)
-
- 18.弦溝位置を新しいナットに書き込みます。
-

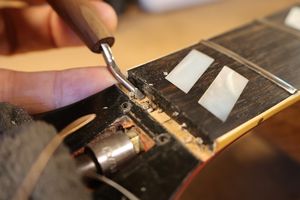

- 19.弦溝を専用のヤスリで彫り込んでいきます。
-

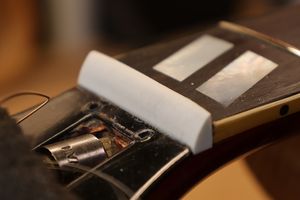

- 20.弦高調整前のナットです。
-

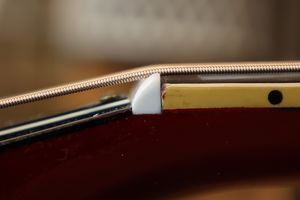

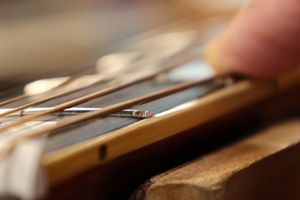

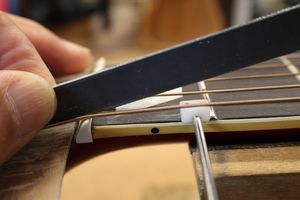

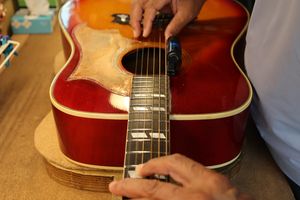

- 21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
-
- 22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
-
- 23.ナット高調整前の弦溝です。
-
- 24.弦高調整後のナット弦溝です。
-

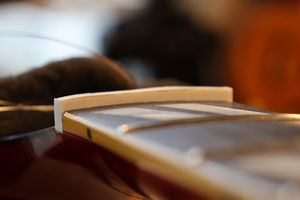

- 25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
-

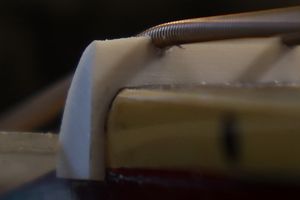

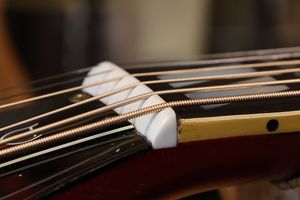

- 26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。
ピッチ調整~サドル作製
-

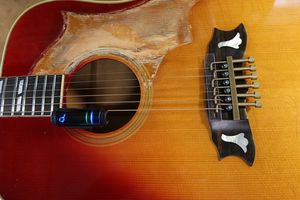

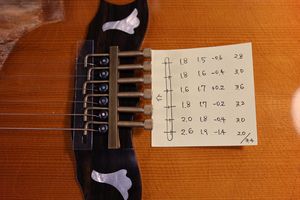

- 1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
-
- 2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。
-

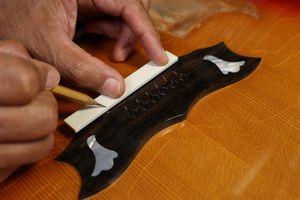

- 3.サドル山位置を書き写していきます。
-
- 4.サドル溝に合わせてサドルスラブを切り出します。
-

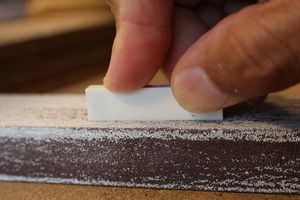

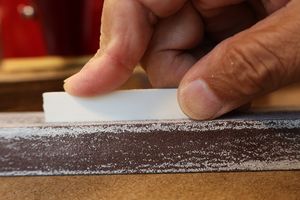

- 5.サドルの底はフラットファイルで平面をつけていきます。
-
- 6.サドル溝にピッタリはまるように加工できました。
-
- 7.サドルの端も溝にピッタリはまっていることを確認します。
-

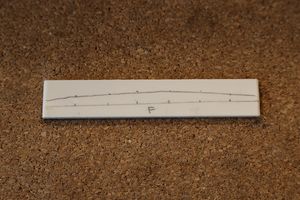

- 8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
-

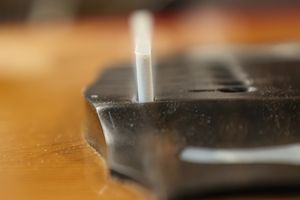

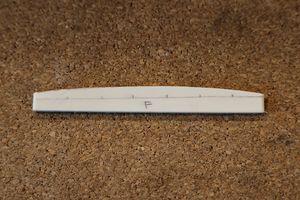

- 9.サドル高の切り出しを終えました。
-
- 10.サドル上部にピーク位置を書き写します。
-

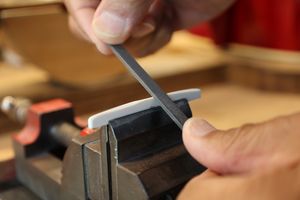

- 11.サドルピーク位置を削りだしていきます。
-
- 12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。
-

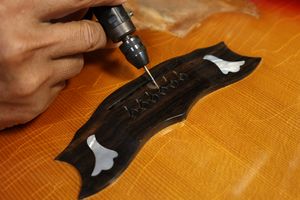

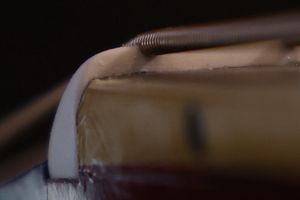

- 13.さらにミニルーターで弦の導出角度をつけていきます。
-

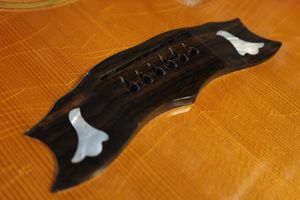

- 14.ブリッジピン穴加工を終えました。
-
- 15.サドルを取り付けました。
-

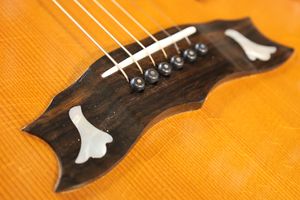

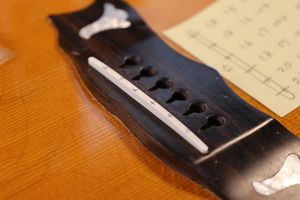

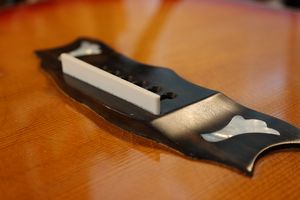

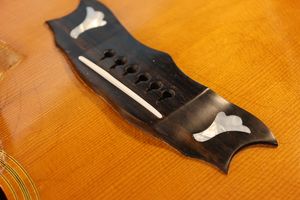

- 16.完成したブリッジとサドルです。
クラックリペア
-

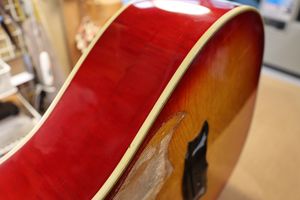

- 1.ボディ・サイドです。
-

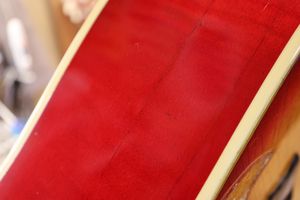

- 2.中央部にクラックが見られます。
-
- 3.ボディ内からパッチ材を接着して補強します。
-
- 4.パッチ材とジグをセットしました。
-
- 5.ボディ外部からはワイヤーを引っ張ってパッチ材を固定します。
-

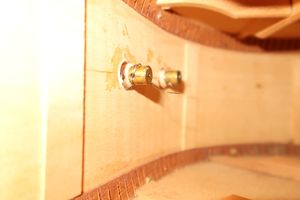

- 6.ボディ内の様子です。
-
- 7.固着したパッチ材です。
-
- 8.フィンガーボード横にもクラックが見られます。
-

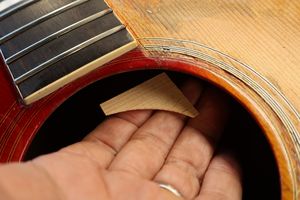

- 9.パッチ材を切り出しました。
-
- 10.パッチ材の大きさを確認しています。
-
- 11.接着しました。このまま固着を待ちましょう。
-
- 12.パッチ材接着完了です。
