ブリッジ脱着

•

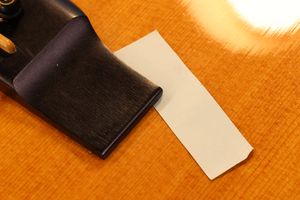

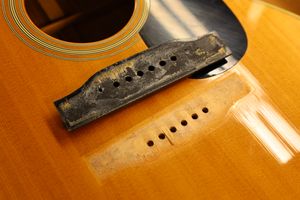

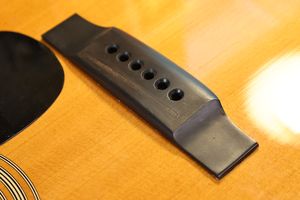

  1.オリジナルブリッジです。
•
  2.浮きが見られますので一旦取りはずします。

ブリッジ取り外し

•

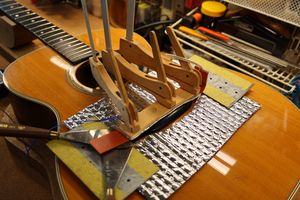

  3.これはラバーヒーターです。
•
  4.当て木と一緒にクランプしました。
•

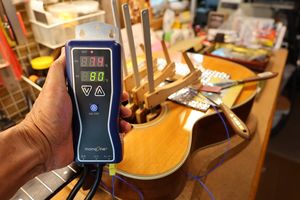

  5.温度をモニタしながら徐々に温度を上げていき、接着面が緩むまで待ちます。
•

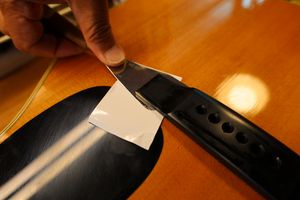

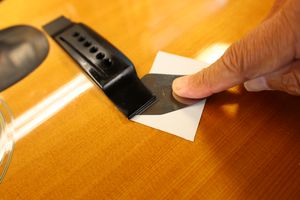

  6.ブリッジが暖まったところで接着面にナイフを挿入していきます。
•
  7.慎重にナイフを進めていきます。
•
  8.ブリッジが外れました。
•

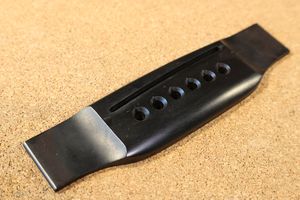

  9.取り外したブリッジです。
•
  10.サドル溝がサウンドホール寄りに切られているので、この段階で溝を一旦埋木してピッチ調整結果に従って再加工します。

• ブリッジ取り外しの様子です
• 別角度からです


サドル溝埋木

•
  11.埋木用のエボニー材を切り出しました。
•

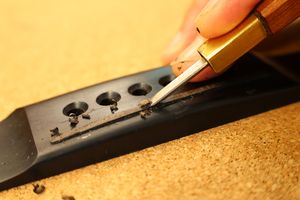

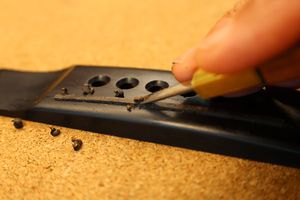

  12.上面を整えていきます。
•

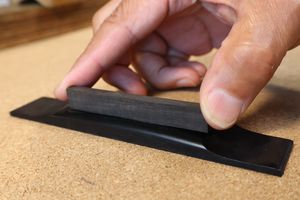

  13.少しずつ上面をそろえていきます。
•

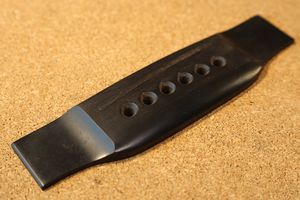

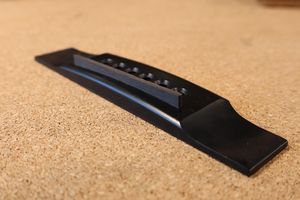

  14.サドル溝埋木を終えたブリッジです。

ブリッジ接着

•
  15.接着面周囲をマスキングテープで保護しました。
•

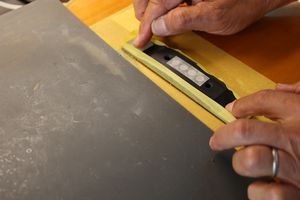

  16.湯煎したニカワを接着面に塗ります。
•

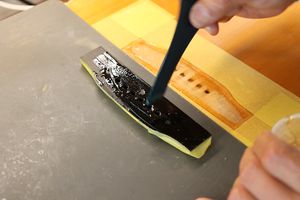

  17.接着面全体に薄く塗っていきます。
•

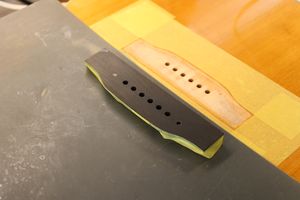

  18.そっとブリッジを乗せます。
•

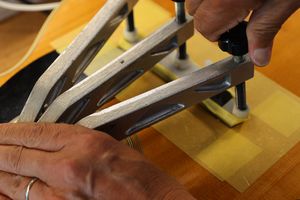

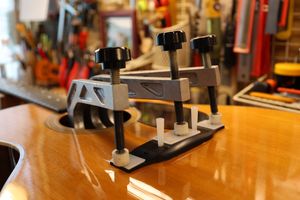

  19.クランプしています。
•

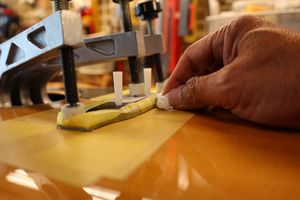

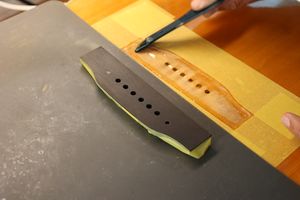

  20.クランプで溢れたニカワを拭き取っていきます。

• ブリッジ接着の様子です。
• 別角度からです

•

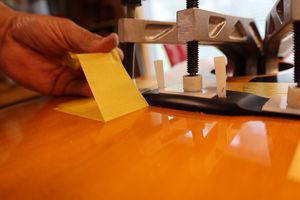

  21.マスキングテープを剥がします。
•
  22.このまま固着を待ちます。

サドル溝加工

•

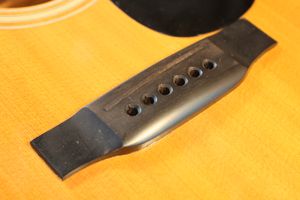

  23.固着後のブリッジです。
•
  24.サドル溝を加工していきましょう。
•

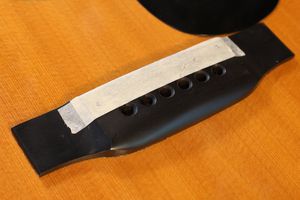

  25.サドル位置を書き写すためにマスキングテープを2重に貼ります。
•
  26.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。
•
  27.ピッチ調整を行い、イントネーターでサドル山位置を確認していきます。
•
  28.サドル山位置をマスキングテープに書き込んでいきます。
•

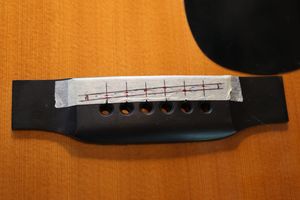

  29.サドル山位置を確定します。
•
  30.弦高測定によって目標サドル高も記録しておきます
•

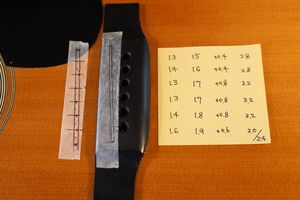

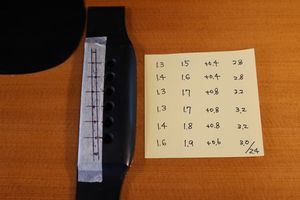

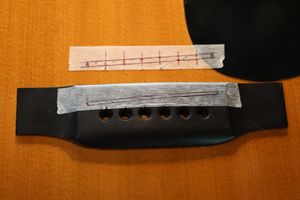

  31.溝位置とサドル山ピーク位置を別々に記録しておきます。
•

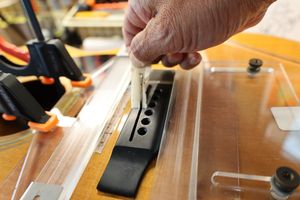

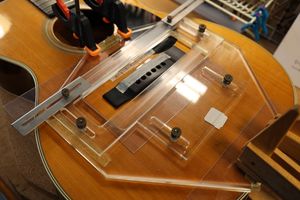

  32.サドル溝加工ジグを取り付けました。
•
  33.トリマの位置決めを行っています。
•

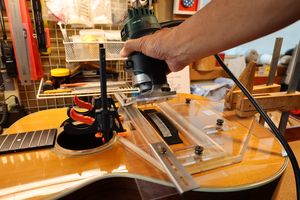

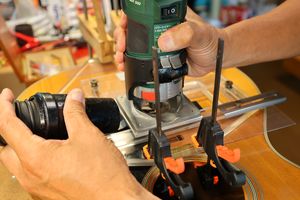

  34.サドル溝加工を行っています。

• サドル溝加工を行っている様子です

•
  35.マスキングテープをはがします。
•
  36.サドル溝加工を終えました。サドル作製工程へ移りましょう。

ナット交換

•
  1.オリジナルナットです。
•

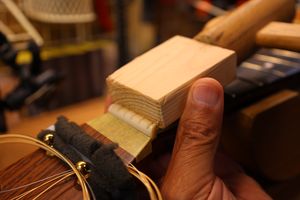

  2.当て木を当ててコンとたたいて外します。

• ナット取り外しの様子です

•

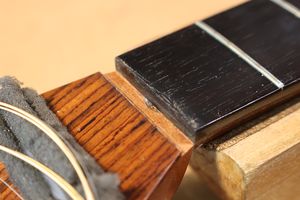

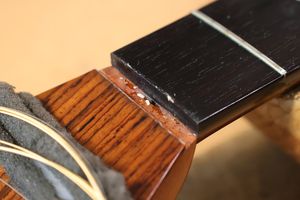

  3.ナットを取り外したナット溝です。
•

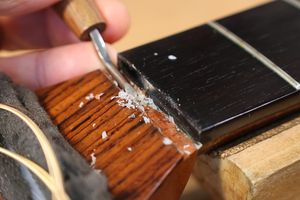

  4.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。
•
  5.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
•
  6.ネック幅に合わせてナットスラブを切り出します。
•

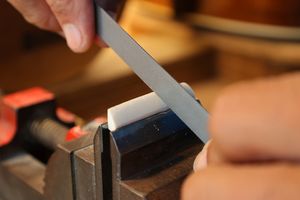

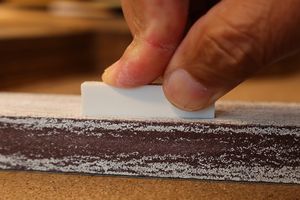

  7.フラットファイルを使ってナットの平面を削り出します。
•
  8.ナット溝にピッタリはまるようになりました。
•

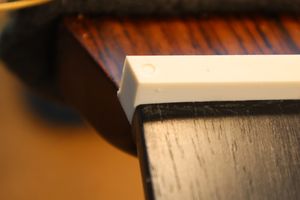

  9.1弦側からもナットの密着を確認します。
•

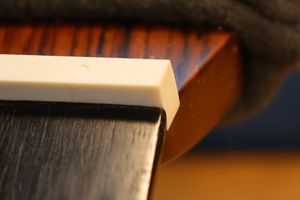

  10.逆光を利用すると密着度の確認が効率的に行えます。
•
  11.ナットのサイドもこの段階で面取り加工しておきます。
•
  12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。
•

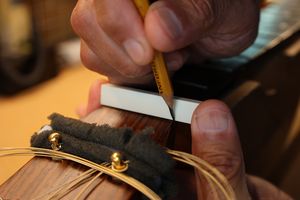

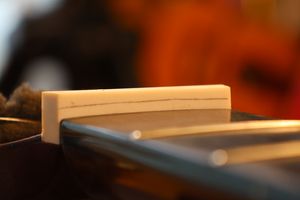

  13.フレットの高さに合わせてケガキ線を入れます。
•

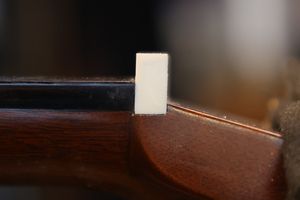

  14.ナット上部を切り取りました。
•

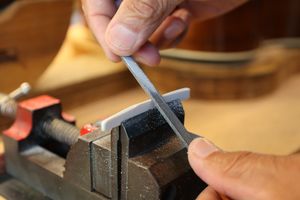

  15.ヘッド側に放物曲面を削り込んでいきます。
•

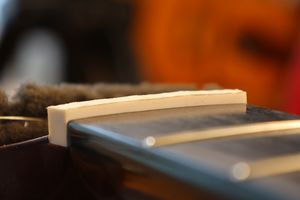

  16.ナットらしくなってきました。
•

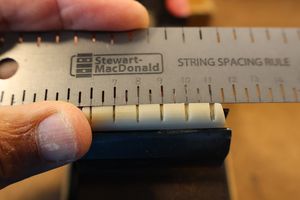

  17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
•

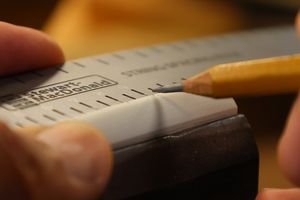

  18.弦溝位置を新しいナットに書き込みます。
•
  19.弦溝を専用のヤスリで彫り込んでいきます。
•

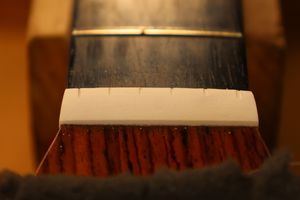

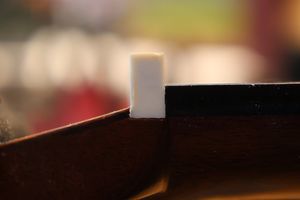

  20.弦高調整前のナットです。
•

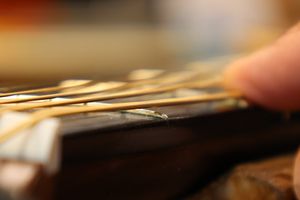

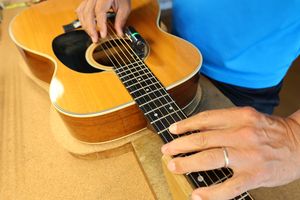

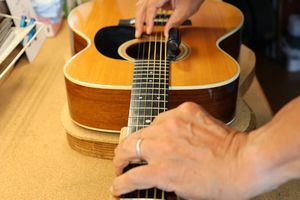

  21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
•

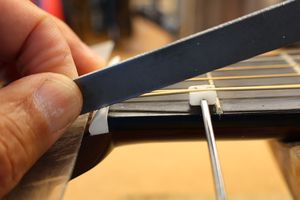

  22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
•
  23.ナット高調整前の弦溝です。
•

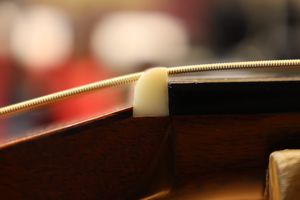

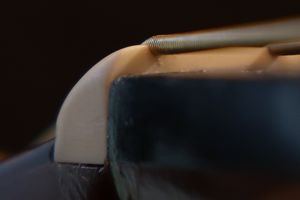

  24.弦高調整後のナット弦溝です。
•

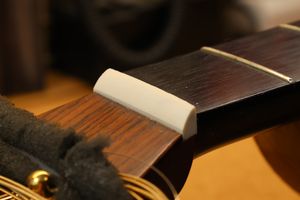

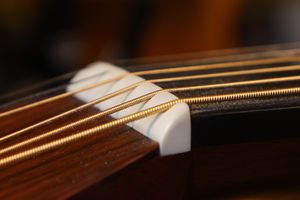

  25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
•
  26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整～サドル作製

•

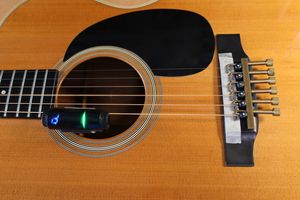

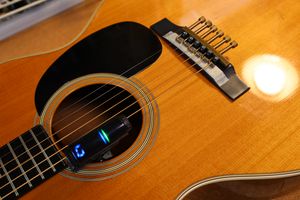

  1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
•
  2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。
•

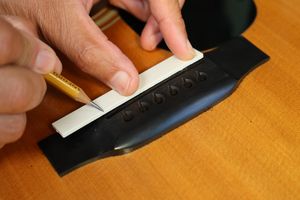

  3.サドル山位置を書き写していきます。
•
  4.サドル溝に合わせてサドルスラブを切り出します。
•

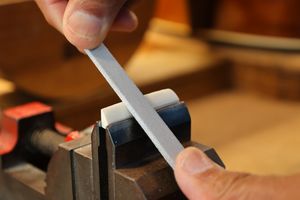

  5.サドルの底はフラットファイルで平面をつけていきます。
•
  6.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
•
  7.サドル高の切り出しを終えました。
•

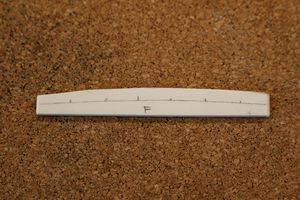

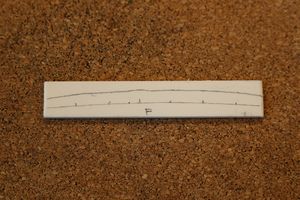

  8.サドル高を切り出したサドル上部にピーク位置を書き写します。
•

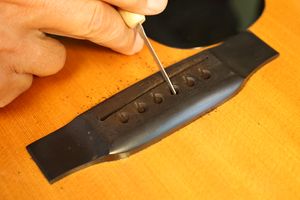

  9.サドルピーク位置を削りだしていきます。
•
  10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。
•

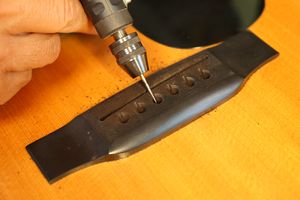

  11.さらにミニルーターで弦の導出角度をつけていきます。
•

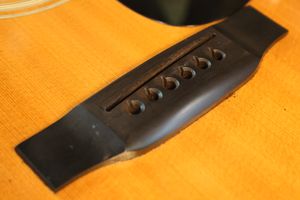

  12.ブリッジピン穴加工を終えました。
•
  13.サドルを取り付けました。
•

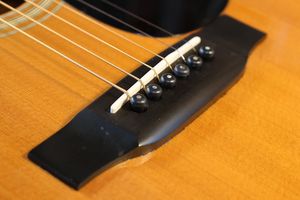

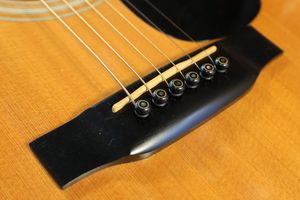

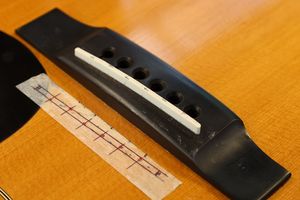

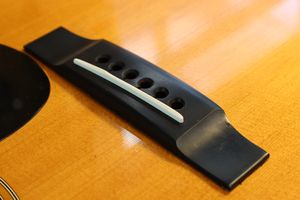

  14.完成したブリッジとサドルです。
