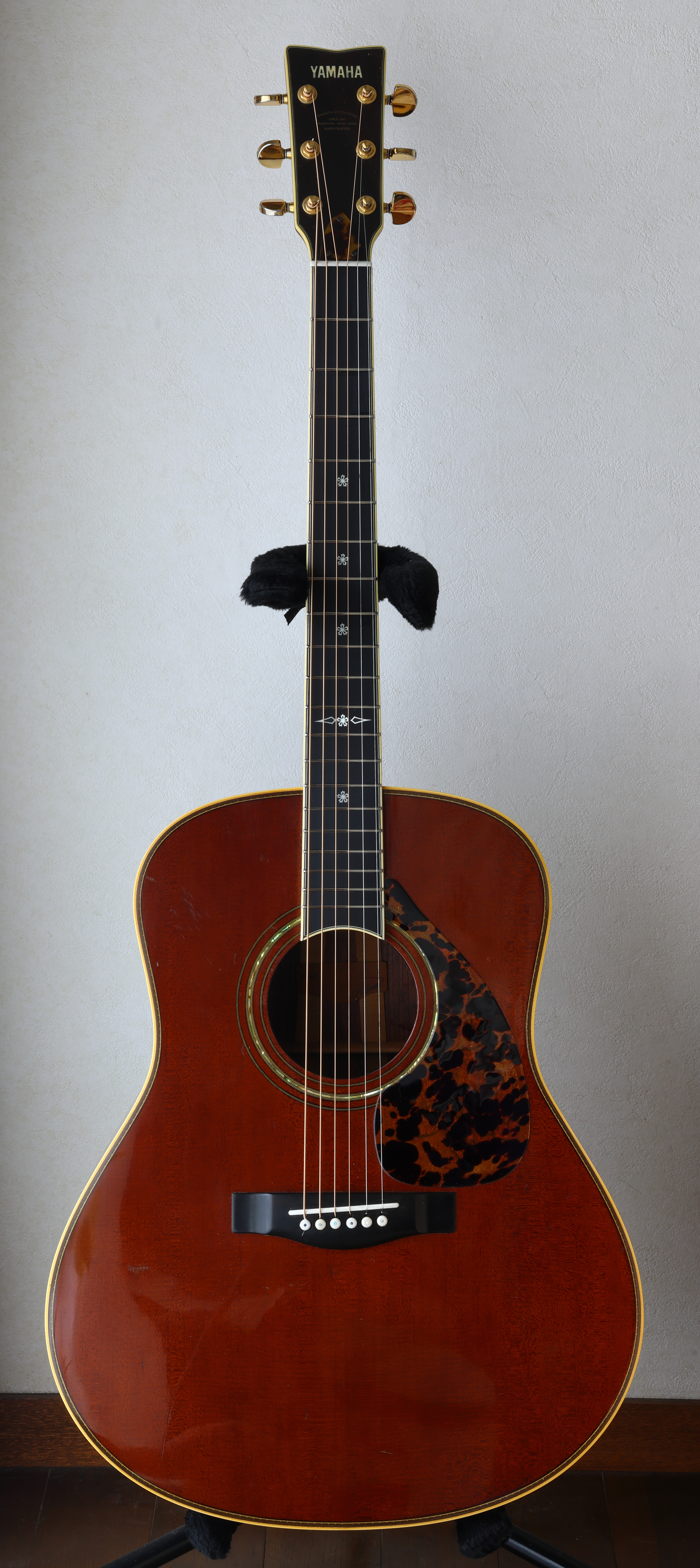

YAMAHA LL-31B

YAMAHA LL-31B

戻る

兵庫県にお住まいのS.C.さんからYAMAHA LL-31Bのリペアご依頼をいただき、フレット交換、ブリッジプレート・リペアを含むトータルリペアを行いました
リペア後のギターをお引き取りにお越しになったS.C.さんから、とても暖かいメッセージが届きました。

こんにちは
あれから音色を確かめましたが
芯の太い明るい歯切れ、粒立ちのよい
自分好みの音色になっており希望通り
にして頂きありがとうございました
爪で弦をデコピンのようにはじいた時も
ギンギン鳴ってます

ネック、トップの傷と塗装の劣化に関しても
タッチアップ程度と思っていましたが凸凹も
なく綺麗に仕上げて頂き予想して以上の仕上がりに感謝しています

次の機会もよろしくお願いします
ありがとうございました

S.C.さん、とても暖かいメッセージをいただき、誠にありがとうございました。

今回リペアご依頼をいただいた時、S.C.さんから特に音色のご要望が強かったので、ギターの潜在能力をできる限り発揮できるよう、リペアに取り組みました。
弦との接触状態を最適化したフレット山の形状、全音域に渡って弦の振動を伝搬できるパーツのTUSQ化、そしてフレット音痴を解消するべく、サドル溝再加工を行わせていただきました。
リペア後のギターにご満足いただけて、私も安心するとともに、とても嬉しい気持ちでいっぱいになりました。
これからも蘇ったLL-31BがS.C.さんの傍らで活躍し続けることをお祈りしております。

この度は弊工房にリペアのご依頼をいただき、本当にありがとうございました。
重ねてお礼を申し上げますとともに、今後とも何卒よろしくお願いいたします。

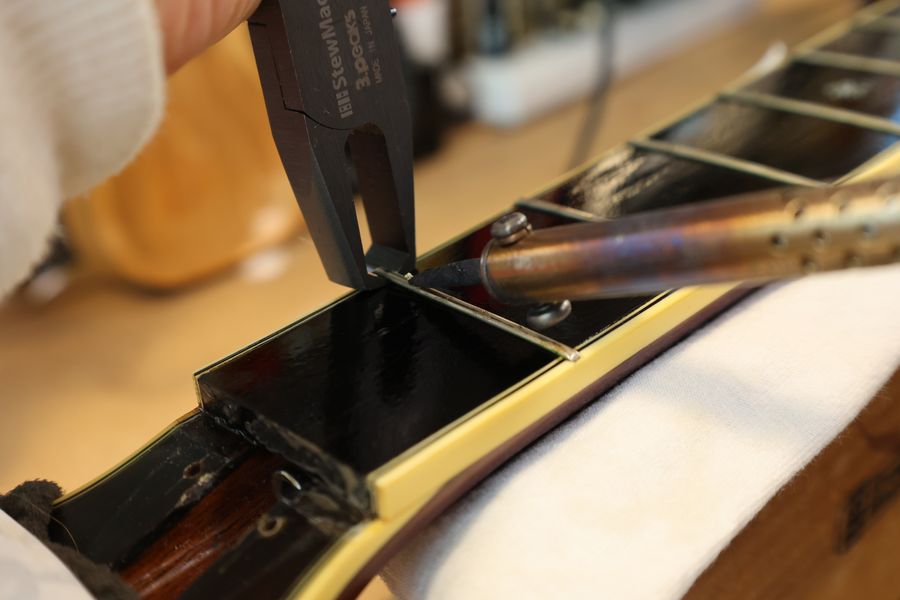

1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

フレットを抜いている様子です

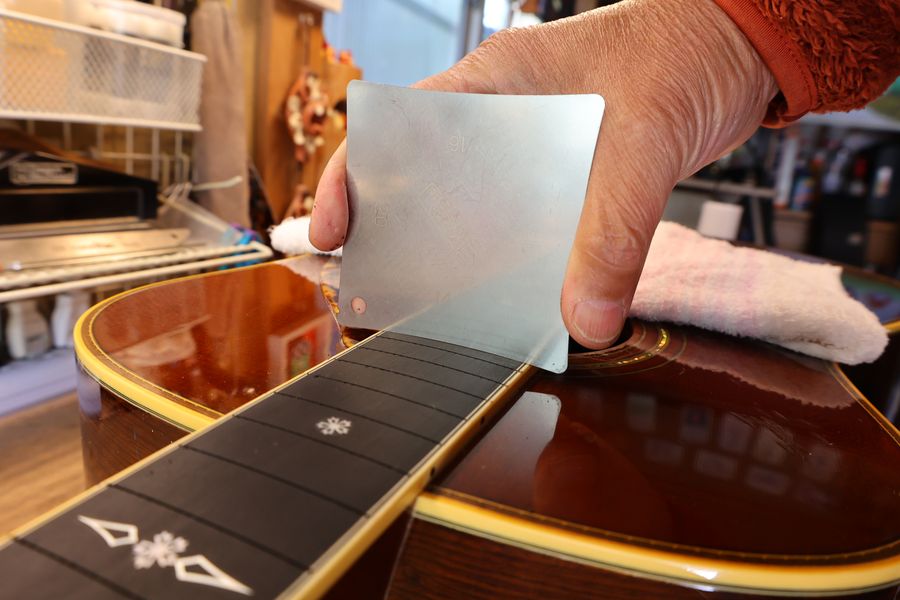

3.フィンガーボードの平面性を確認します。

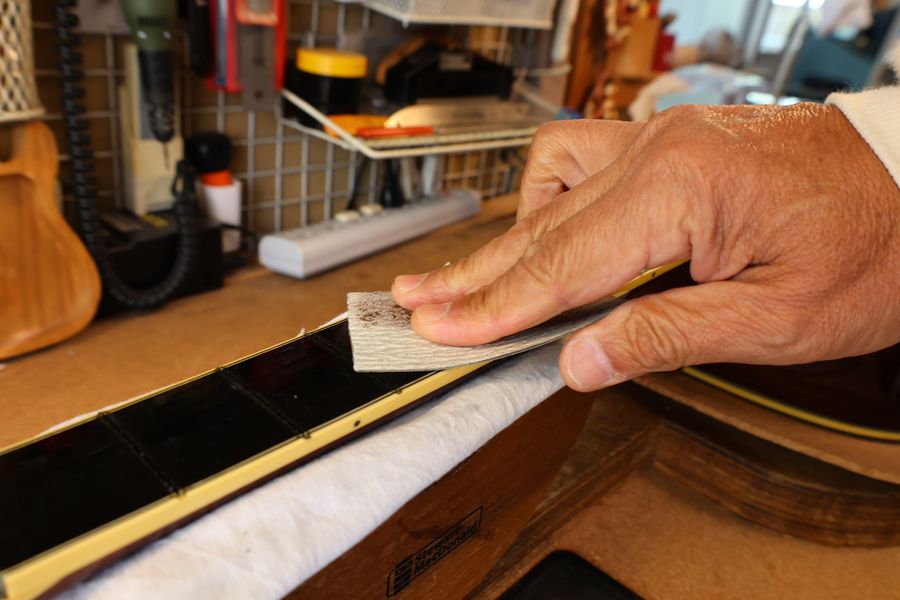

4.軽くサンディングします。

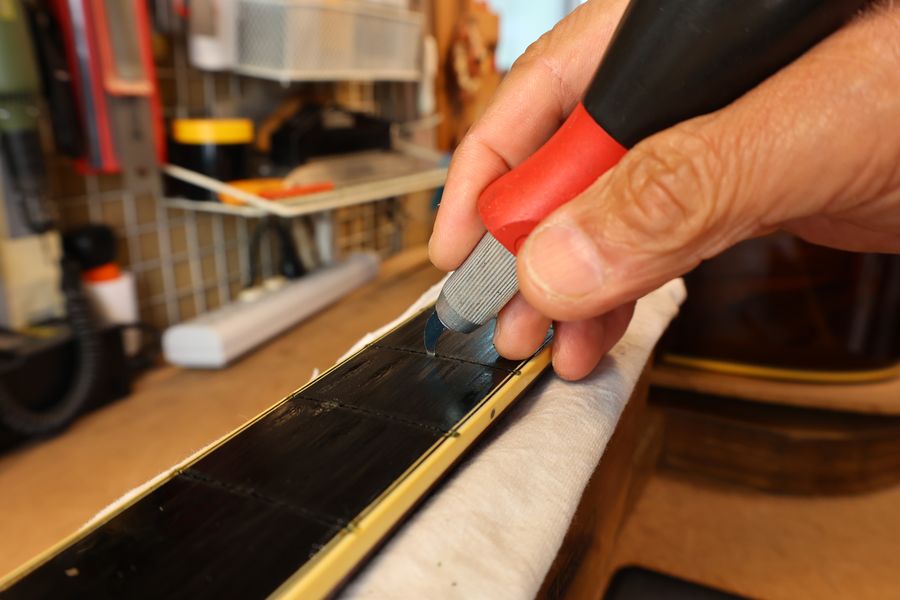

5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。

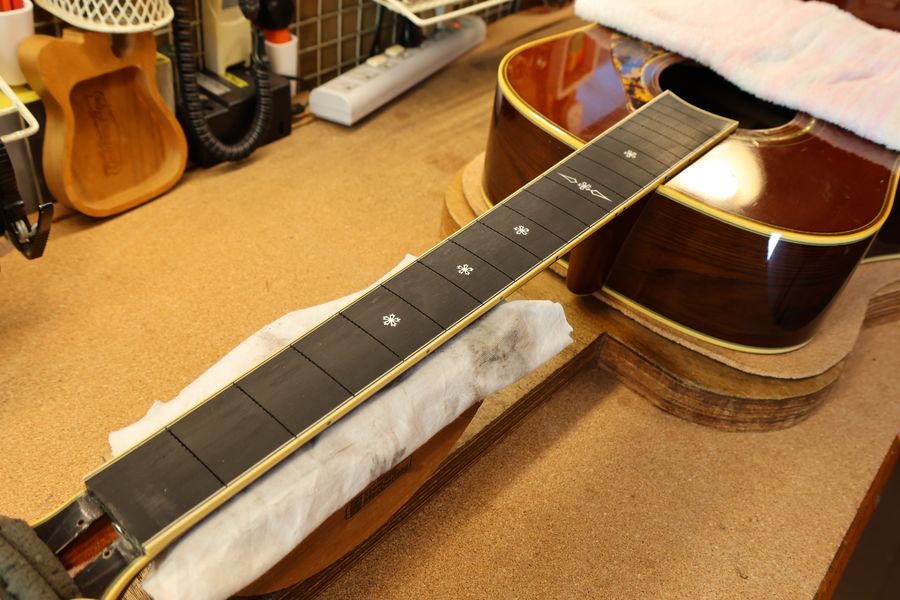

6.フィンガーボードをクリーニングします。
7.フレットプレスの準備が整いました。

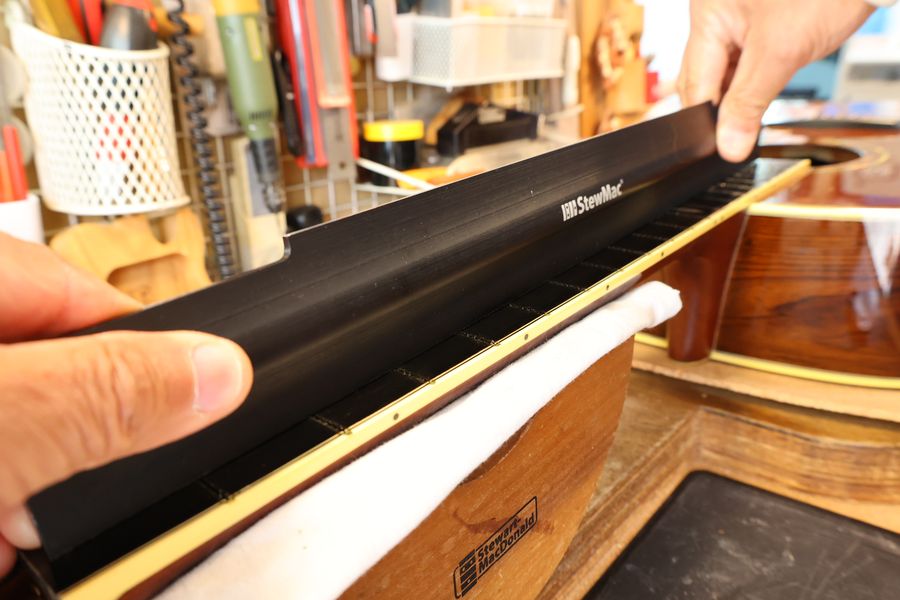

8.フィンガーボードの湾曲度（アール）を計測します。

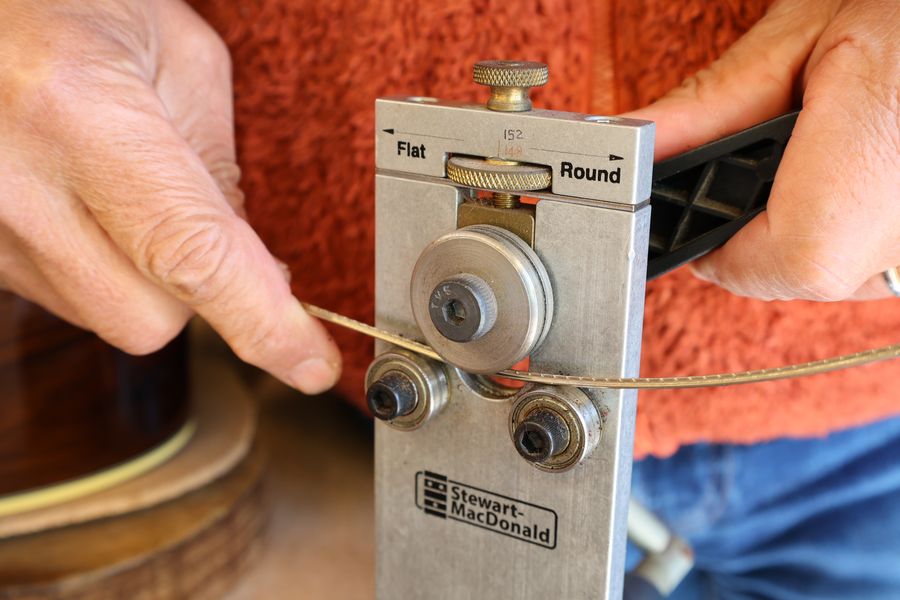

9.フレットベンダーでフレットにアールをつけていきます。
10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。

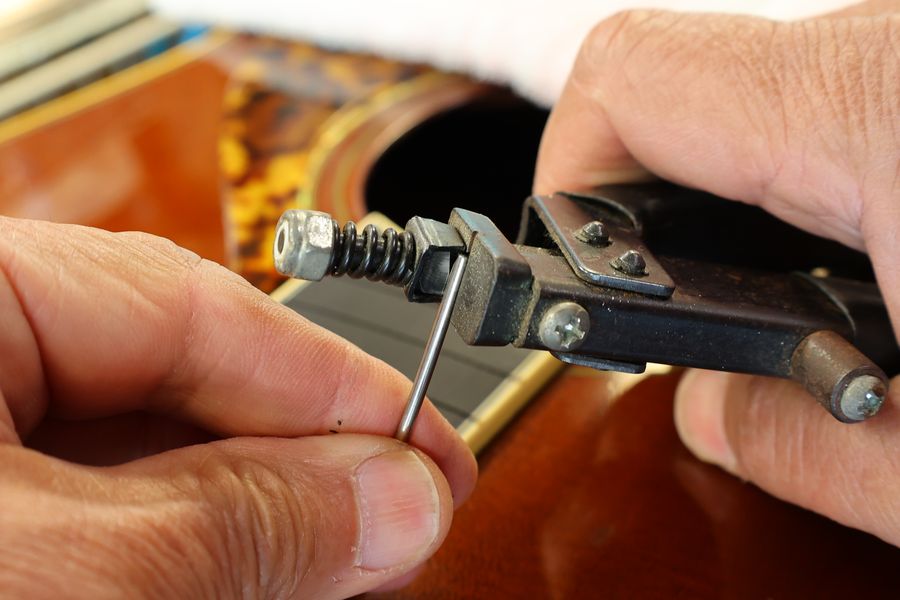

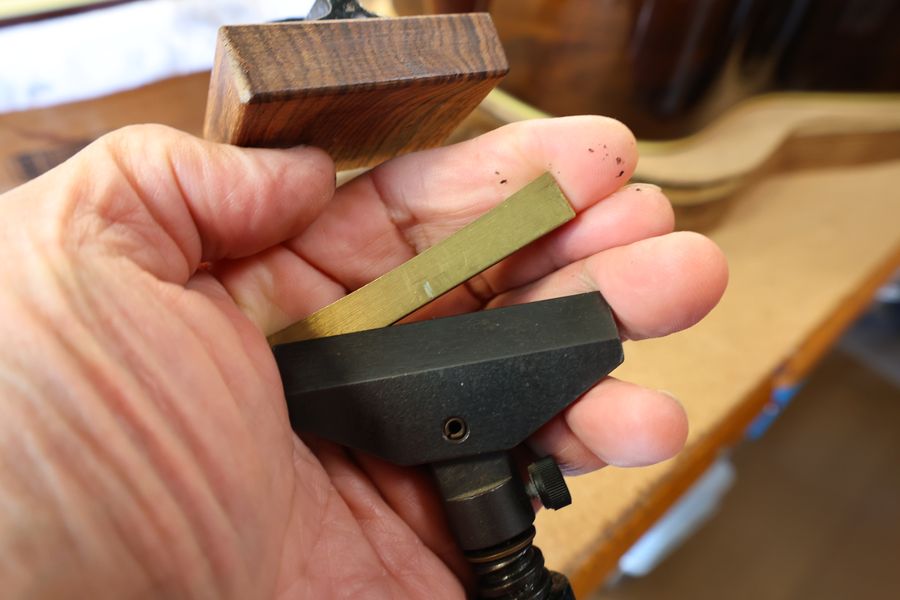

11.タングニッパでタング部をカットします。

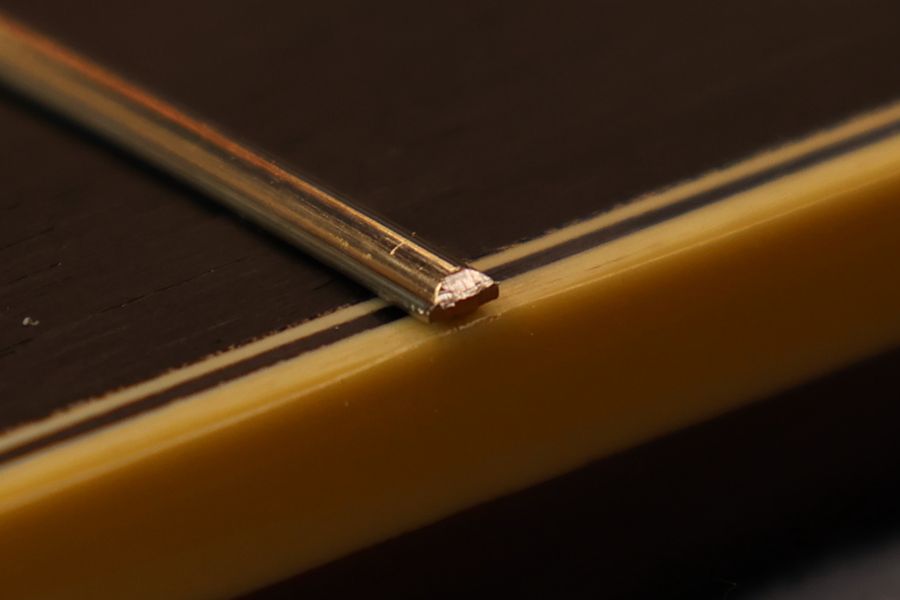

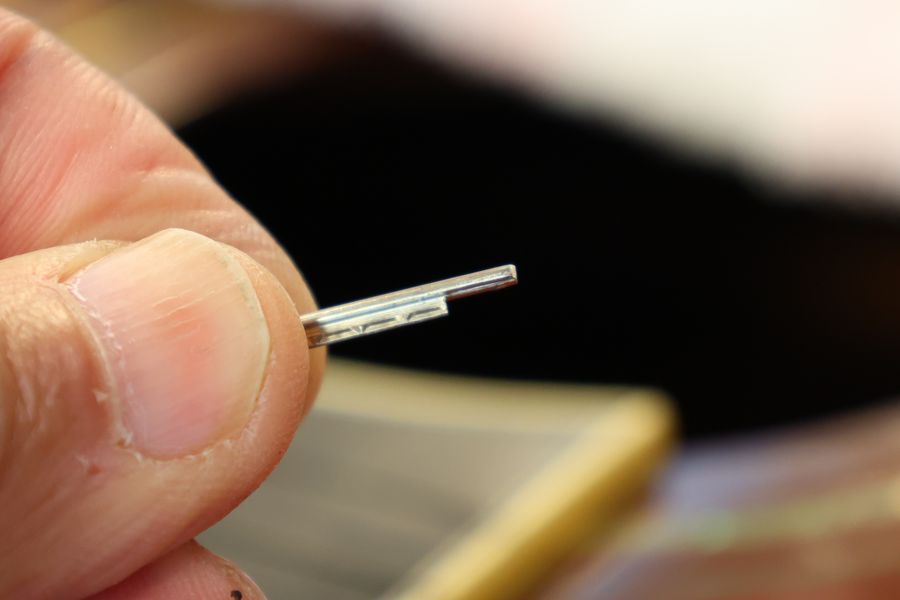

12.タング部処理を終えたフレット端です。

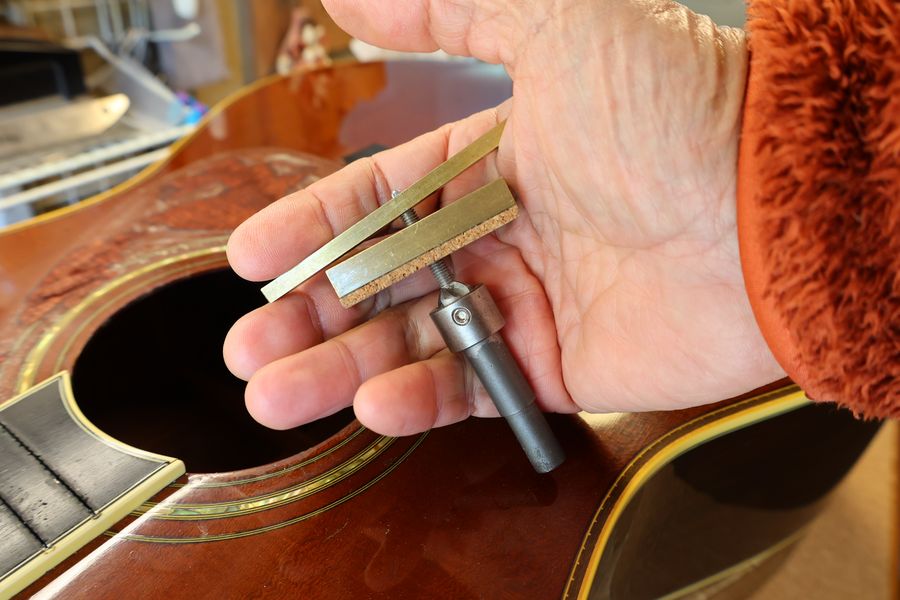

13.第一のフレットプレス・ジグです。
14.アールにあった先端ビットをジグのプレス部に固定します。

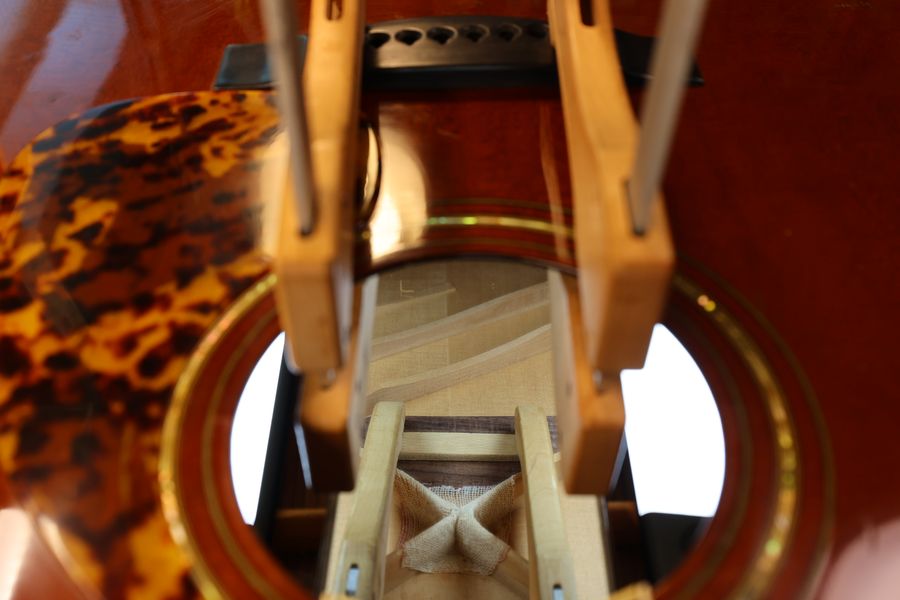

15.ジグをサウンドホールから入れていきます。

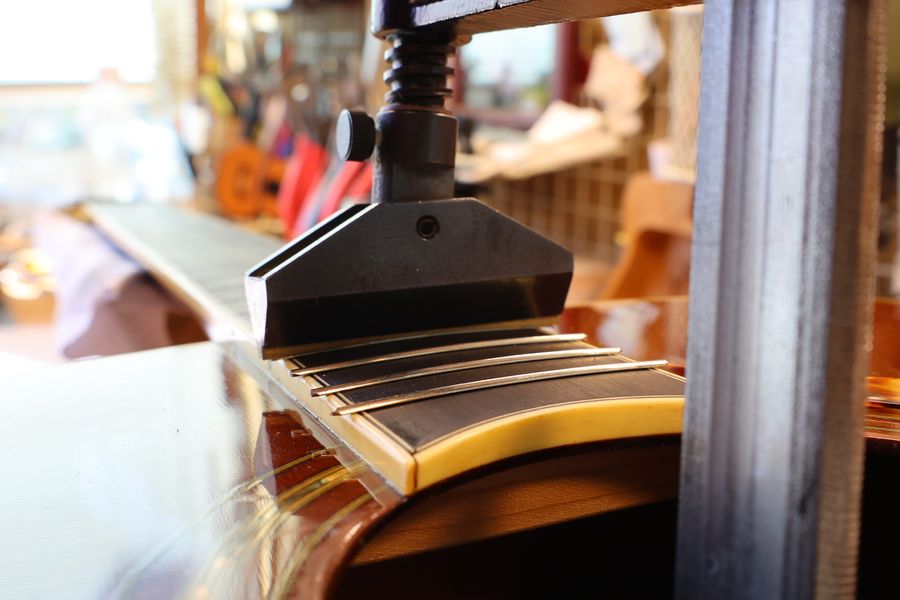

16.ハンドルを回してフレットをプレスします。
17.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。

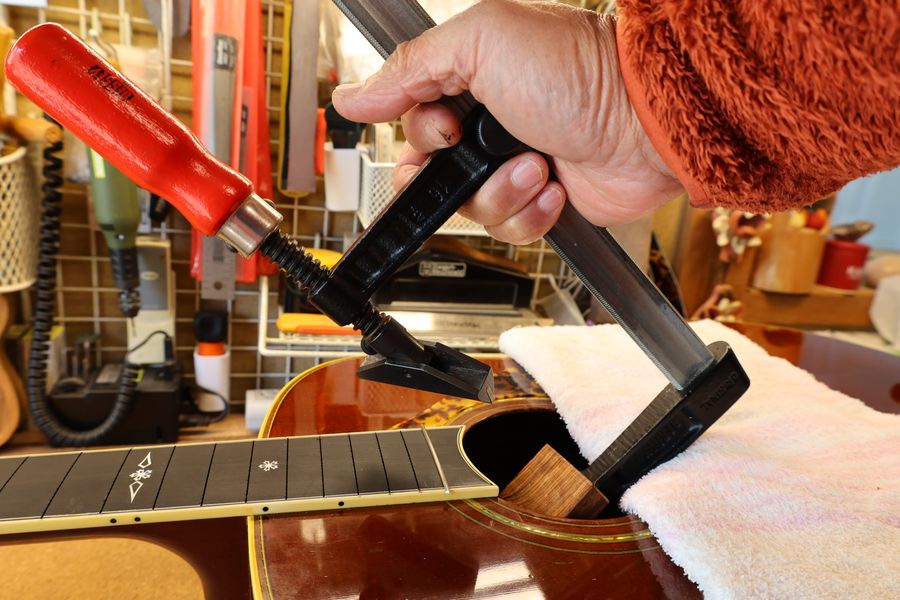

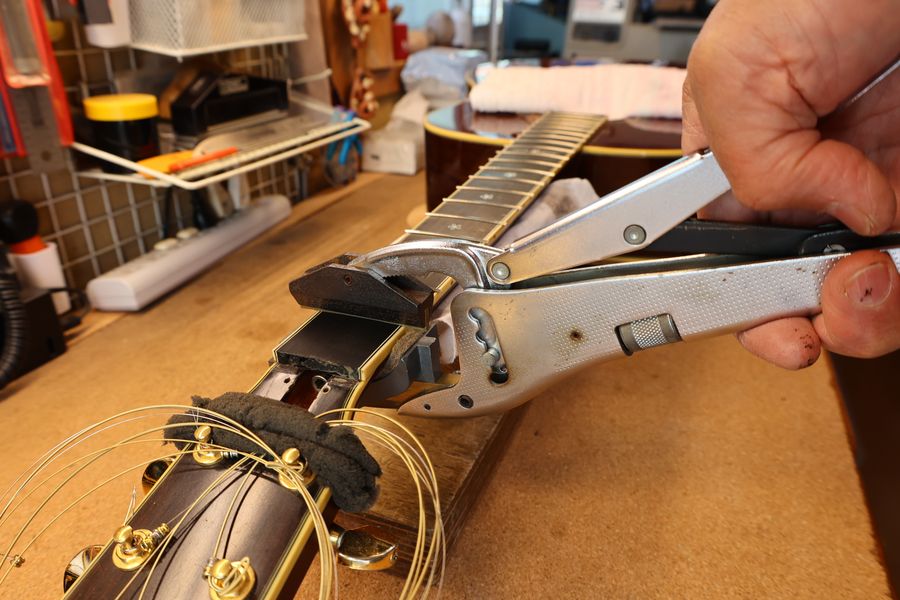

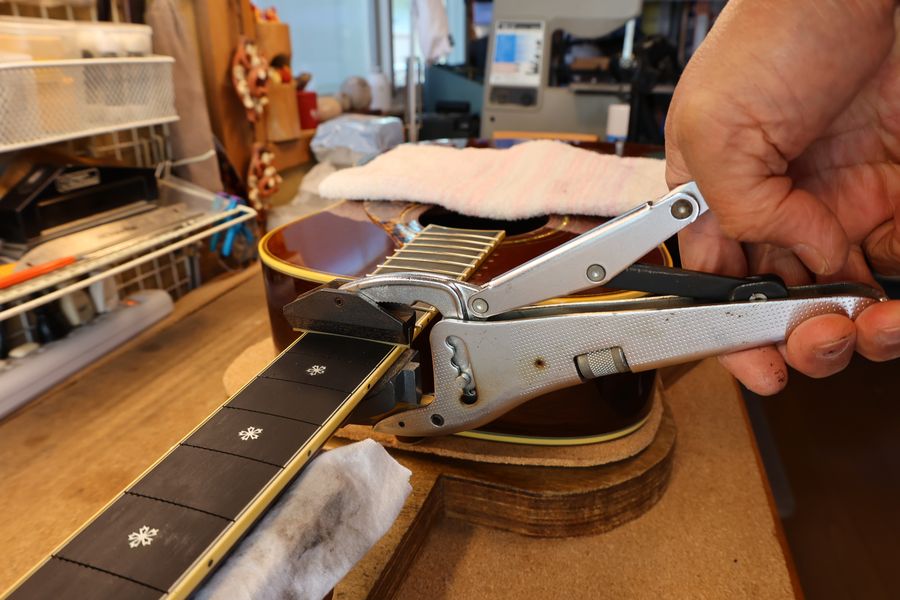

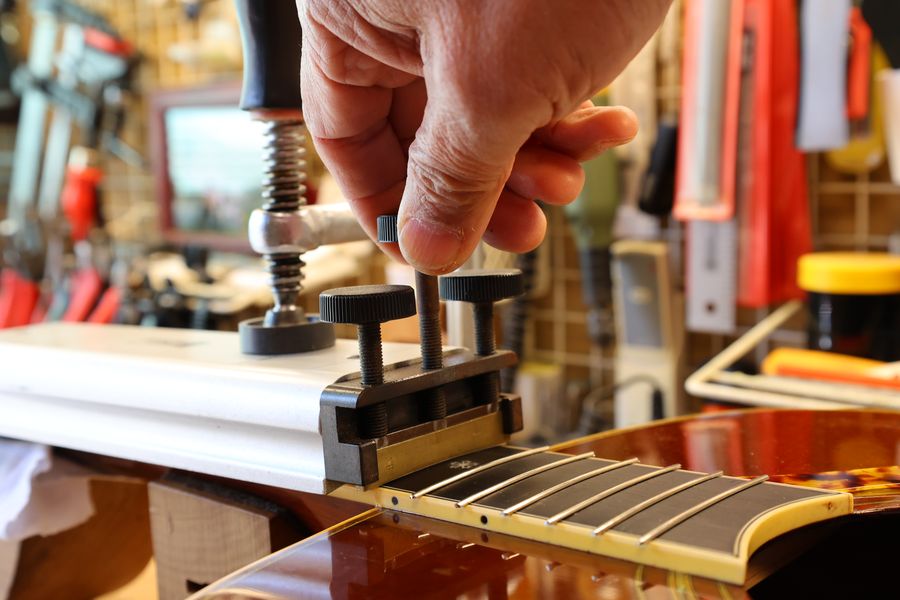

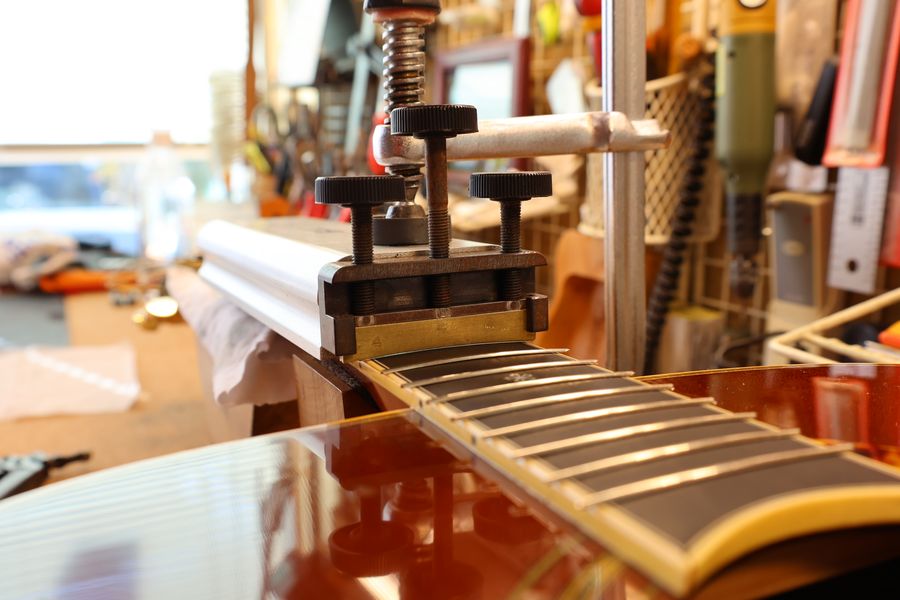

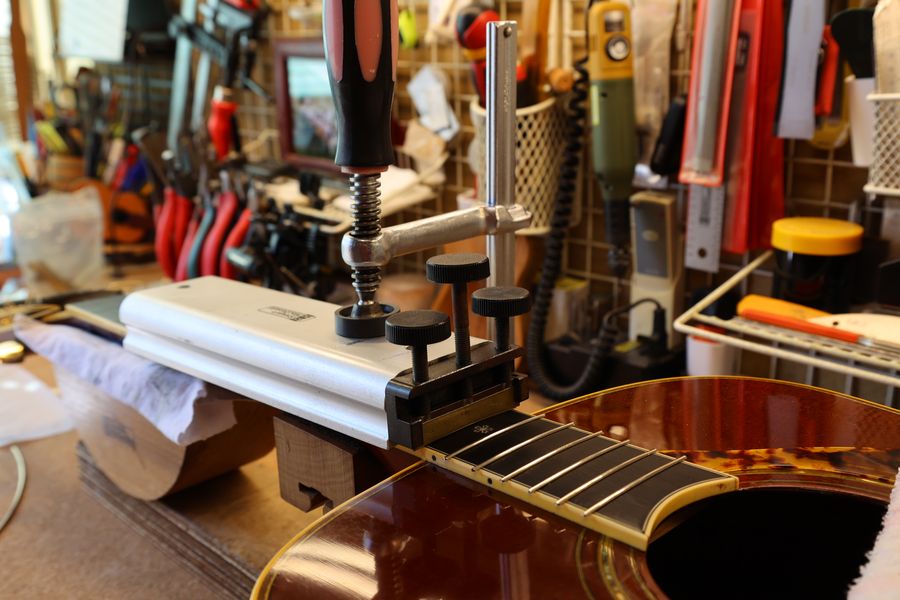

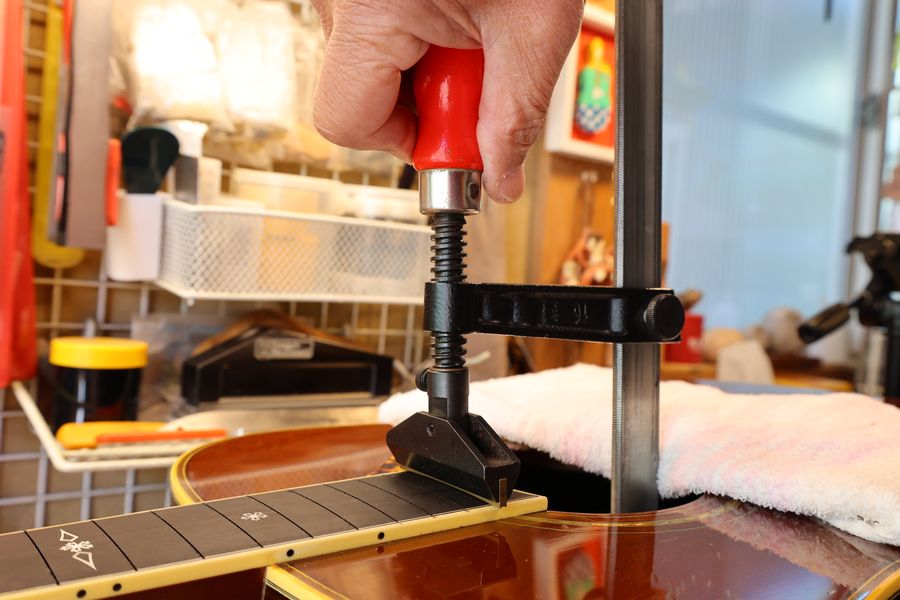

18.2つ目のジグはこのように固定します。
19.ネジを締めてフレットをプレスしていきます。
20.順にプレスを進めていきます。
21.3つ目のジグで残りのフレットをプレスしていきます。
22.すべてのフレット打ち込みが終わりました。

フレットプレスの様子です

23.打ち込み終わったフレットの端は飛び出ています。

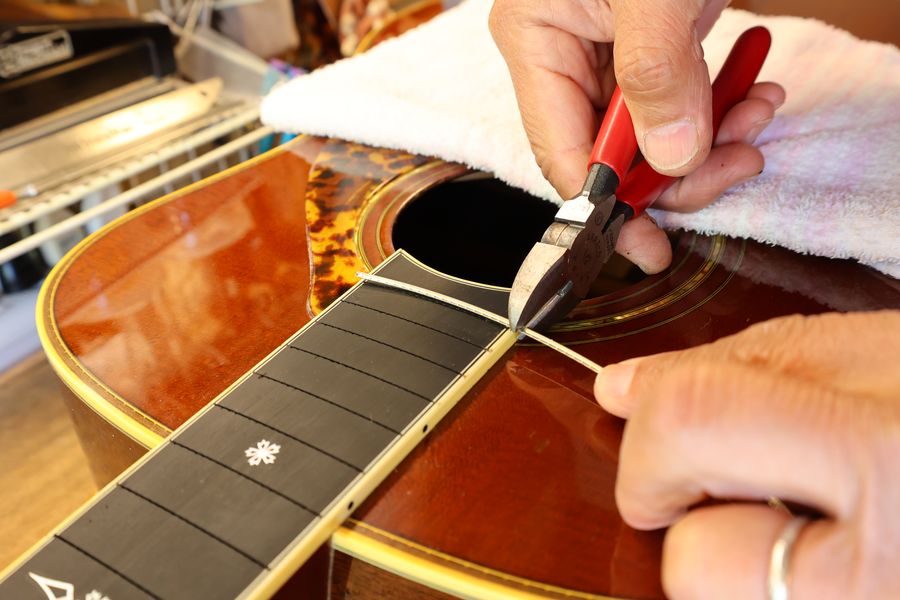

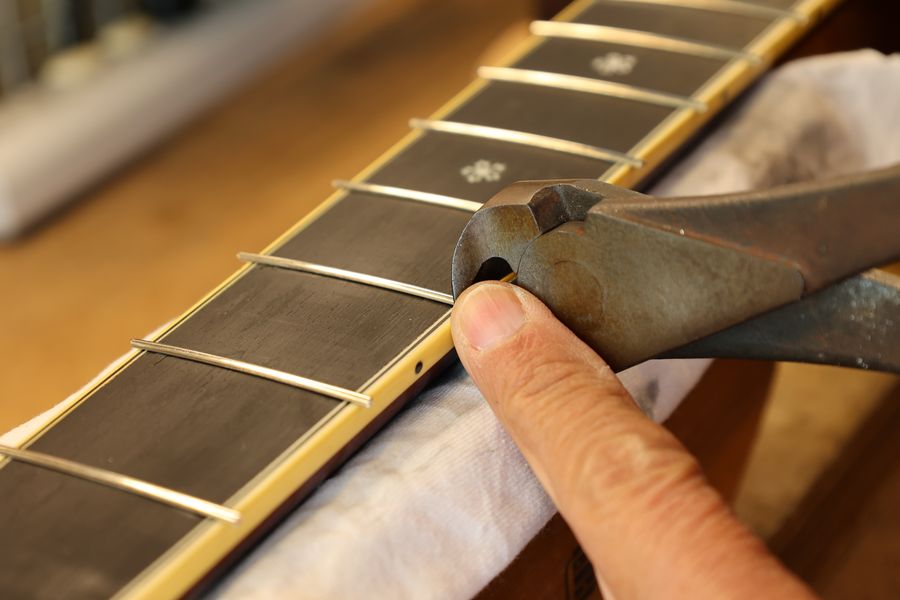

24.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。

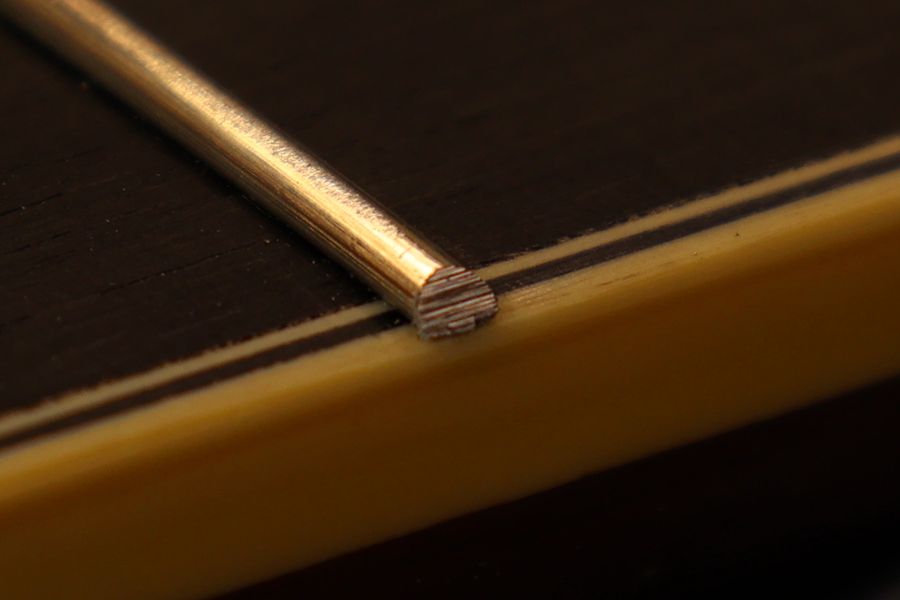

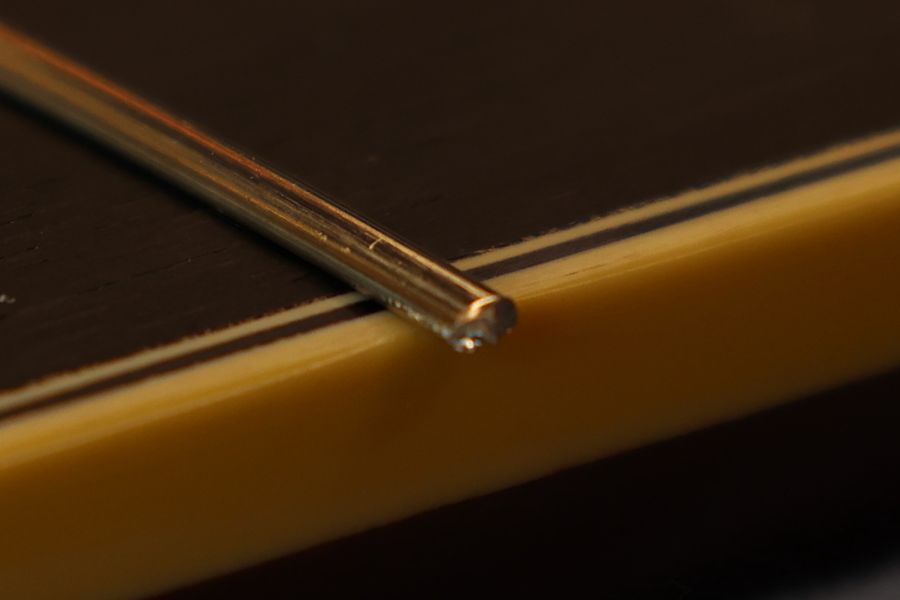

25.カットしたフレット端です。

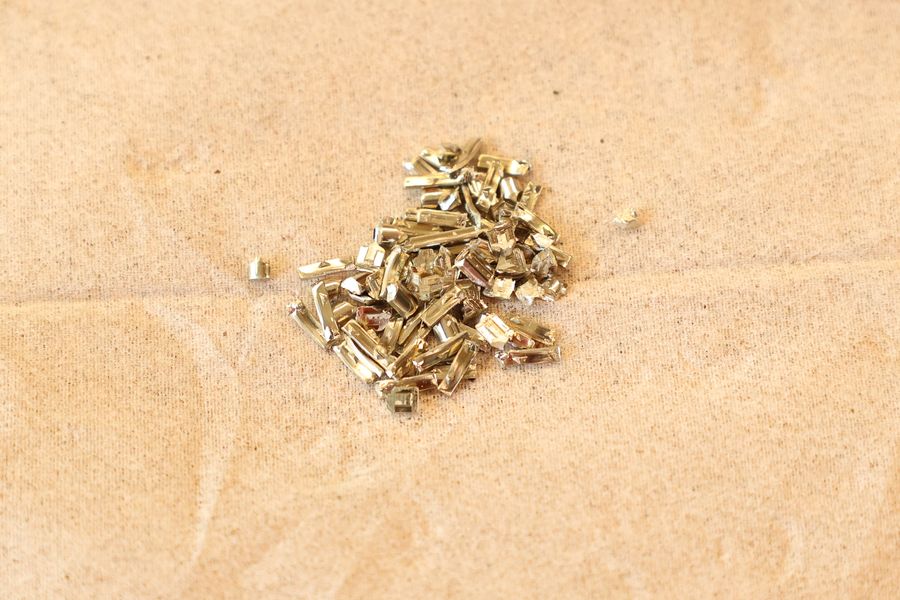

26.カットしたフレット片は失わないように一カ所にまとめておきます。
27.専用のヤスリを使ってフレット端を整形します。
28.1弦側のフレット端も同じように整形します

フレット端整形の様子です

29.整形されたフレット端です。

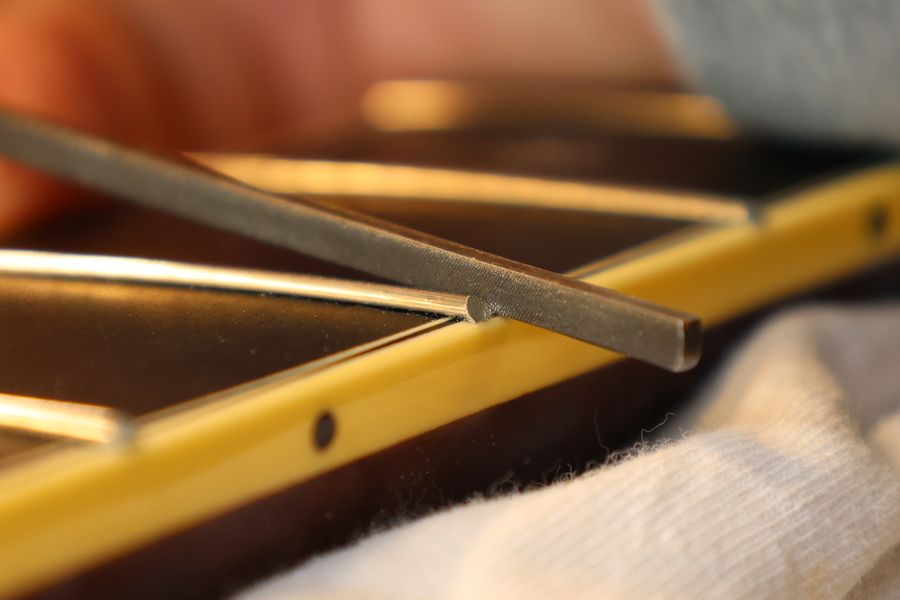

30.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。

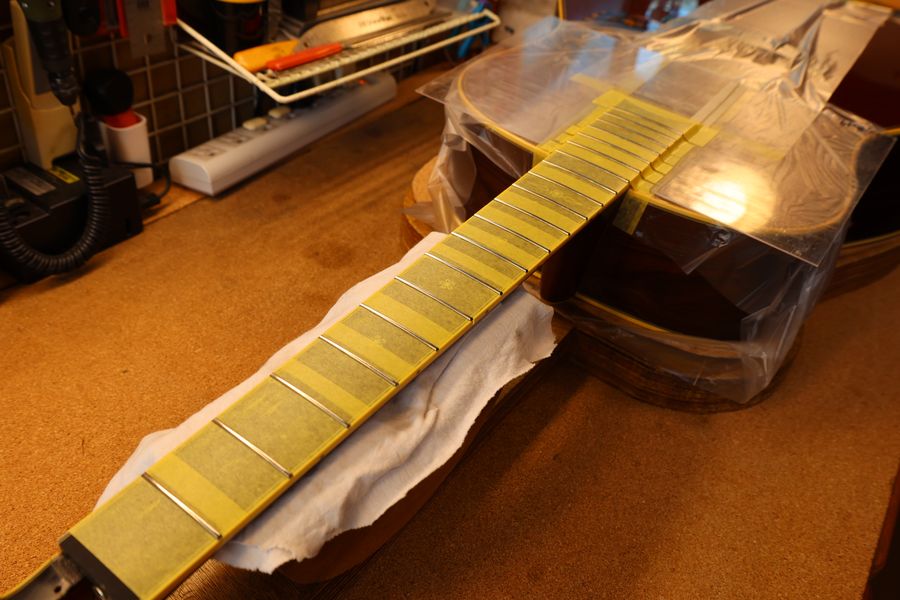

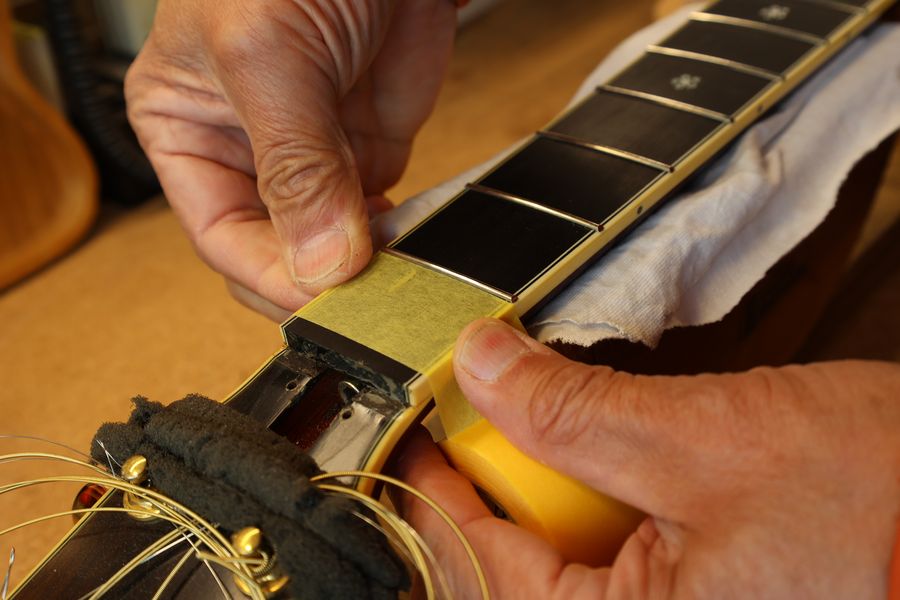

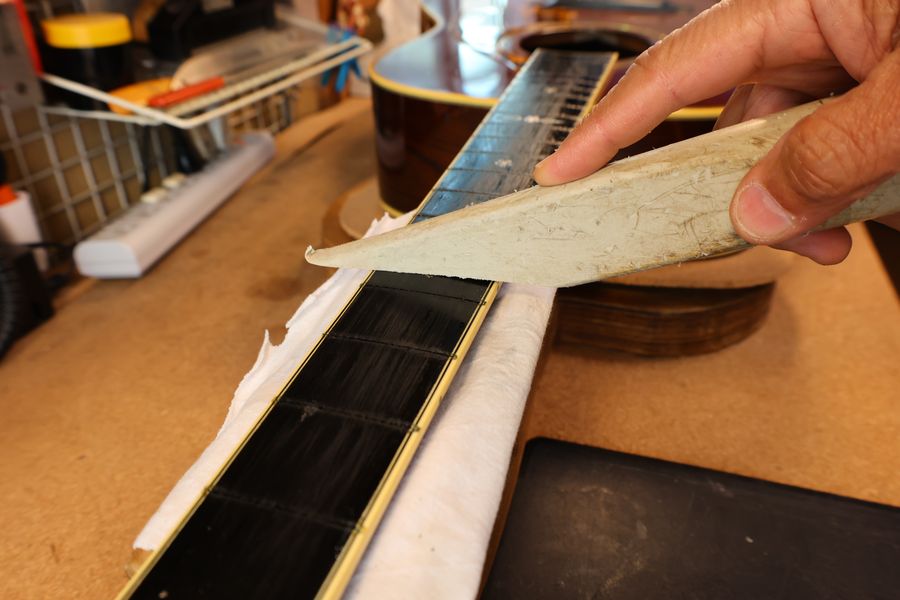

31.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。

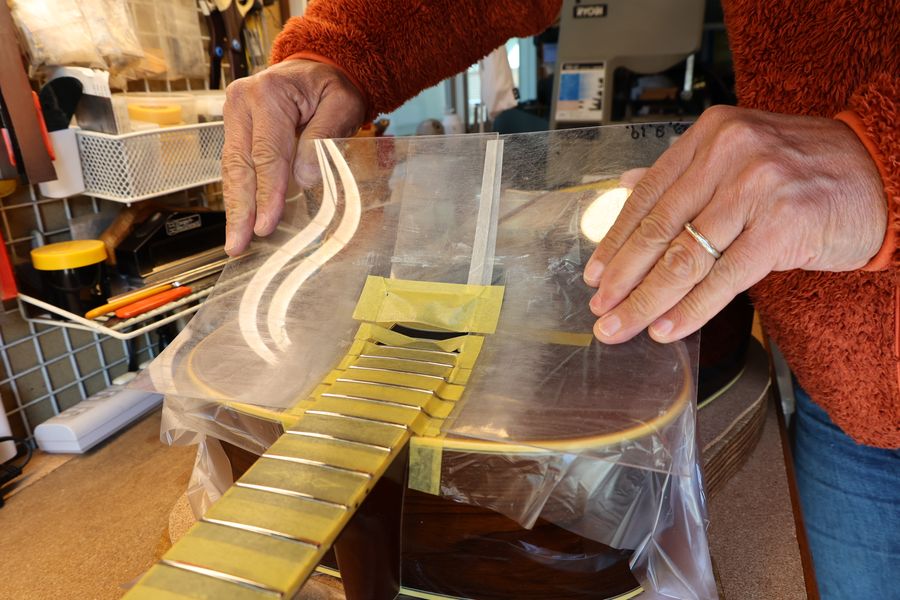

32.ボディもアクリル板でカバーしました。

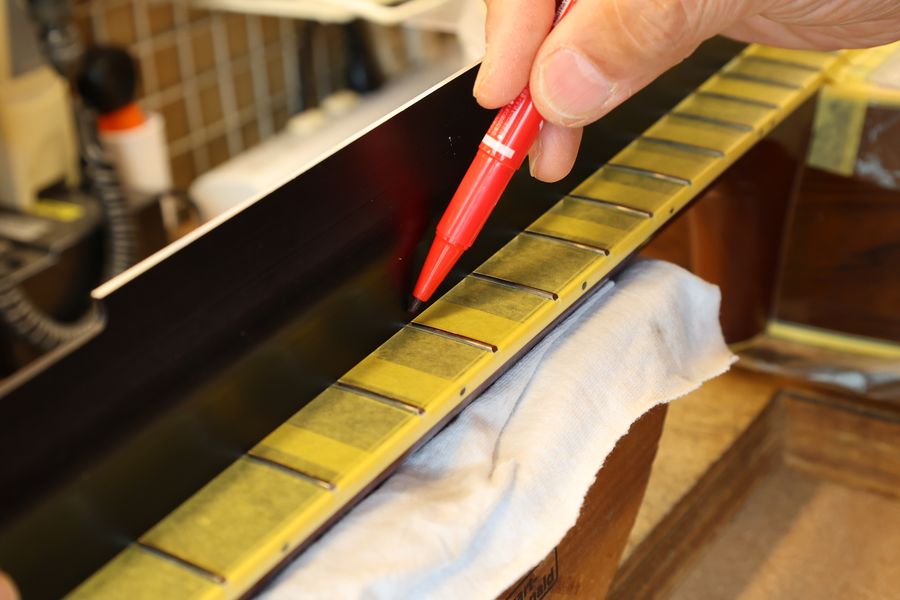

33.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。

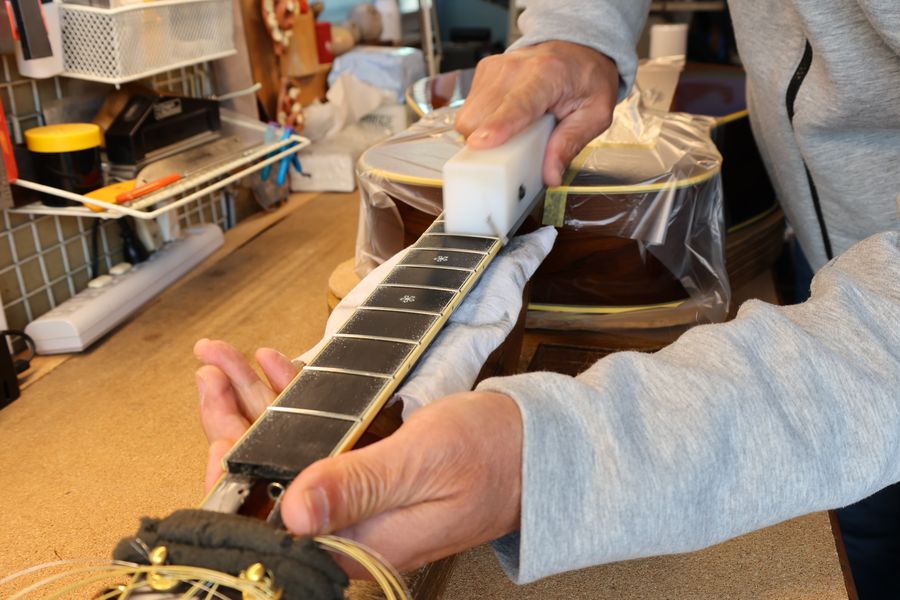

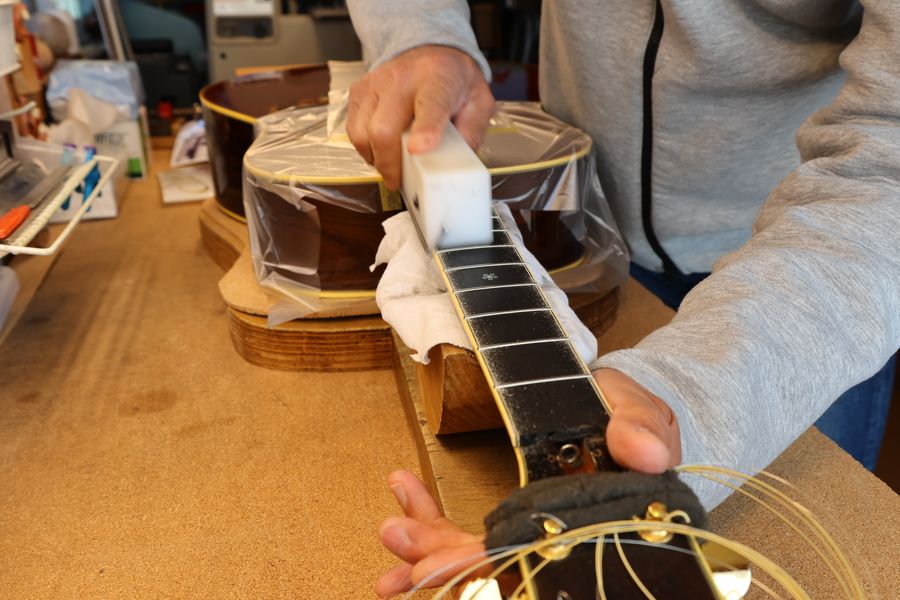

34.マークされた部分を中心にフラットファイルでサンディングします。

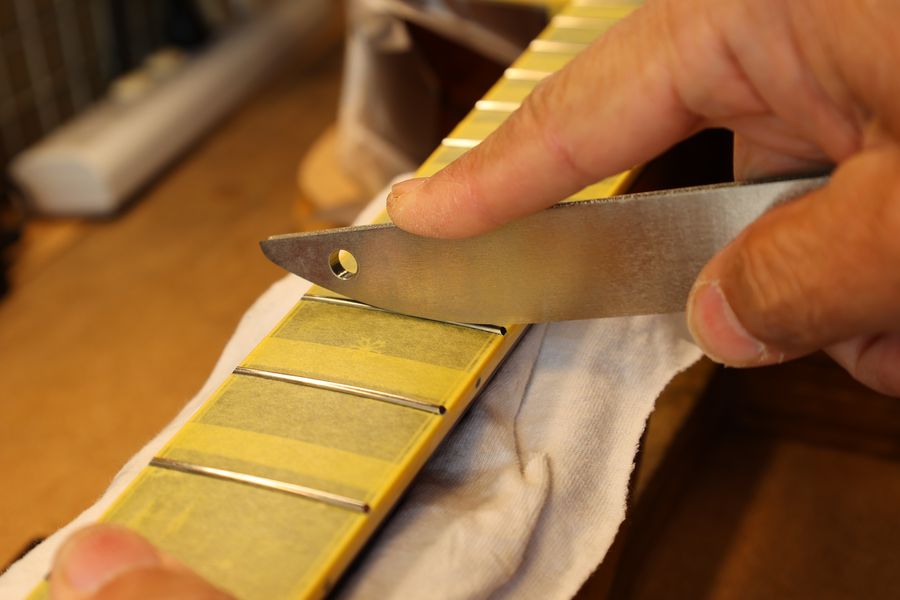

35.平らになったフレット山を専用のヤスリで丸くしていきます。

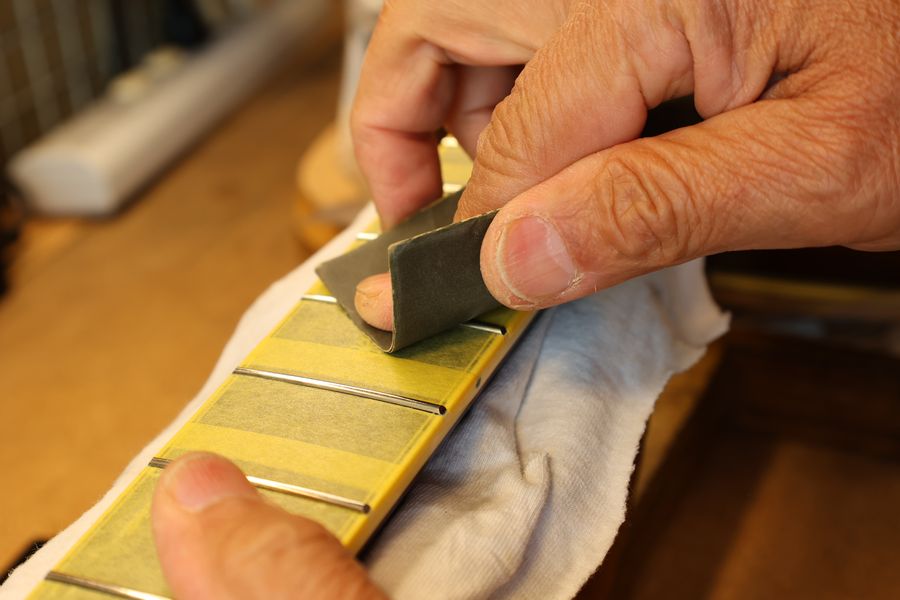

36.紙ヤスリ（#400）で粗研磨します。

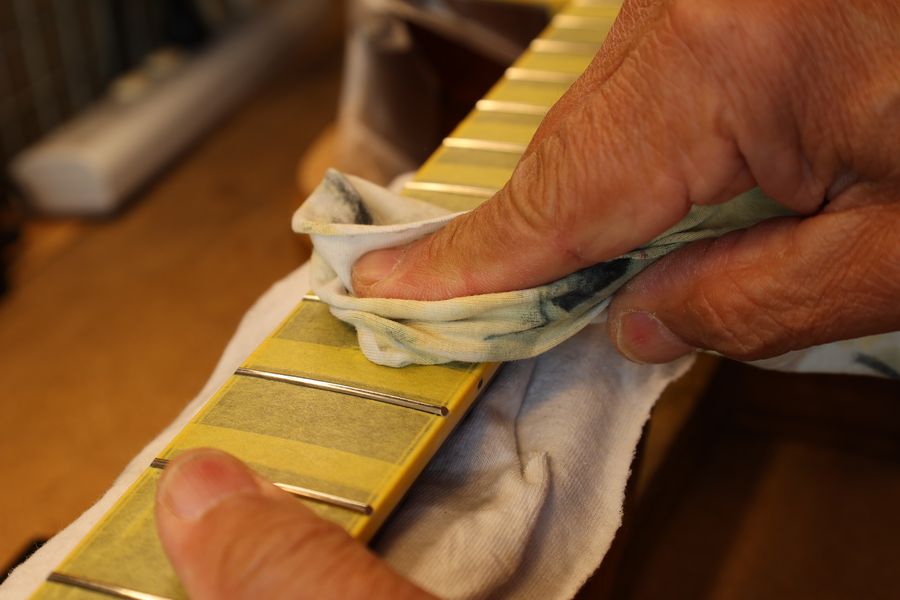

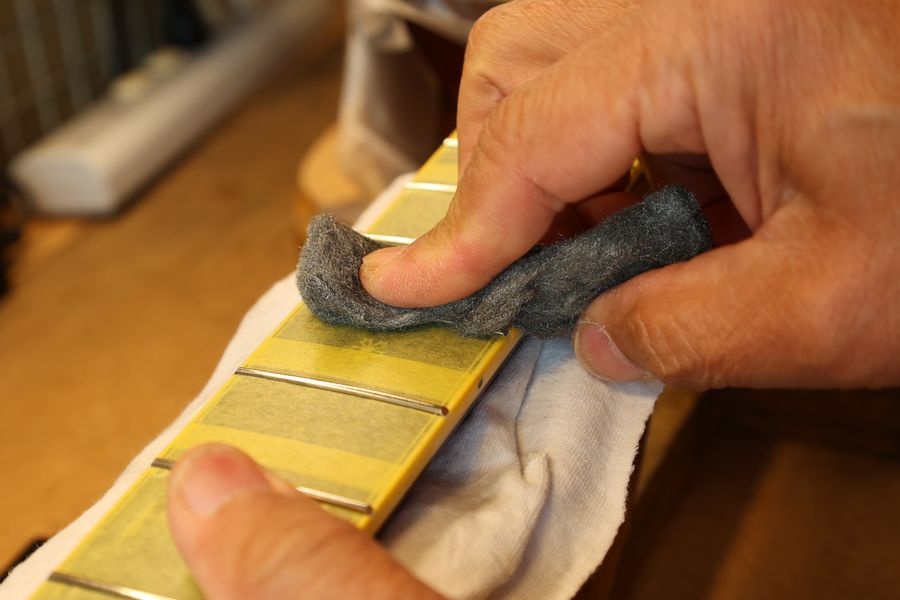

37.さらにスチールウールで研磨を進めます。
38.最後はコンパウンドで磨き上げます。
39.プロテクタ類を外しましょう。

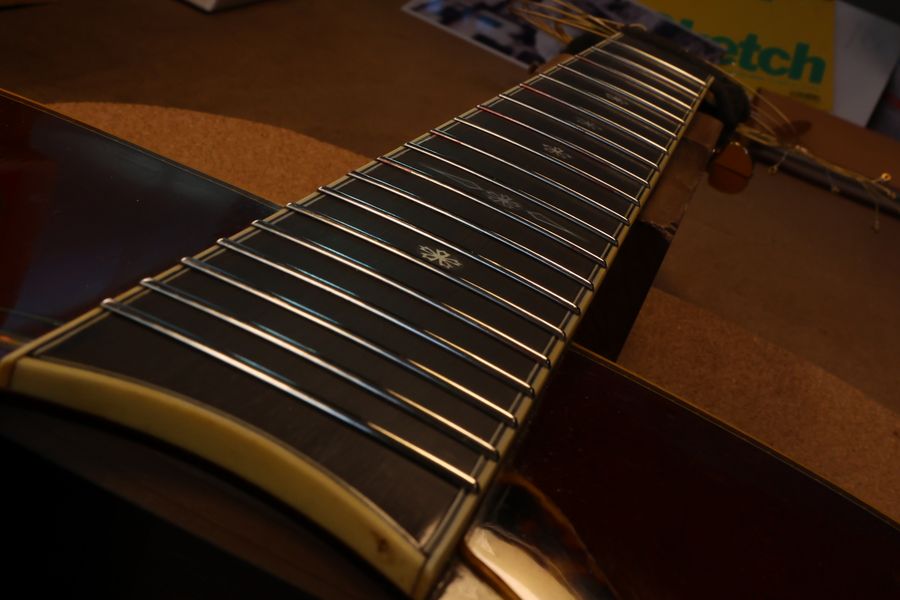

40.ピカピカのフレットになりました。

1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。

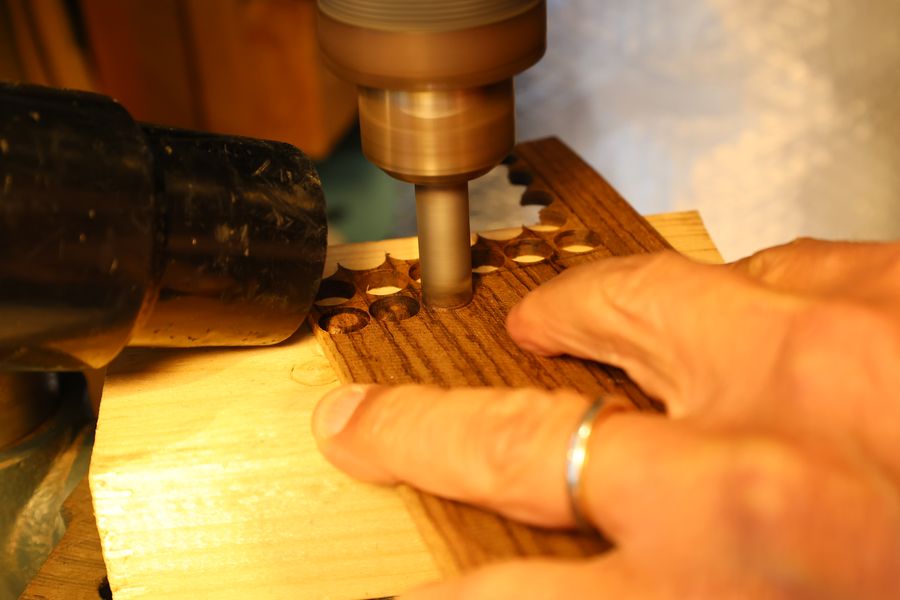

2.ローズウッド材からブリッジプレート・リペアのためのプラグを切り出します。

プラグを切り出している様子です

3.完全に切り離さず、ぎりぎりのところで固定させておきます。

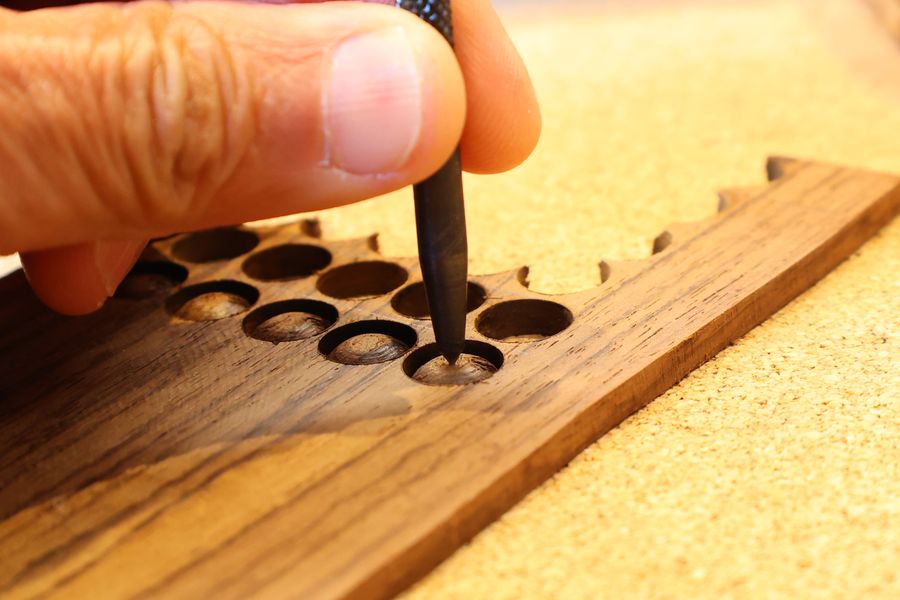

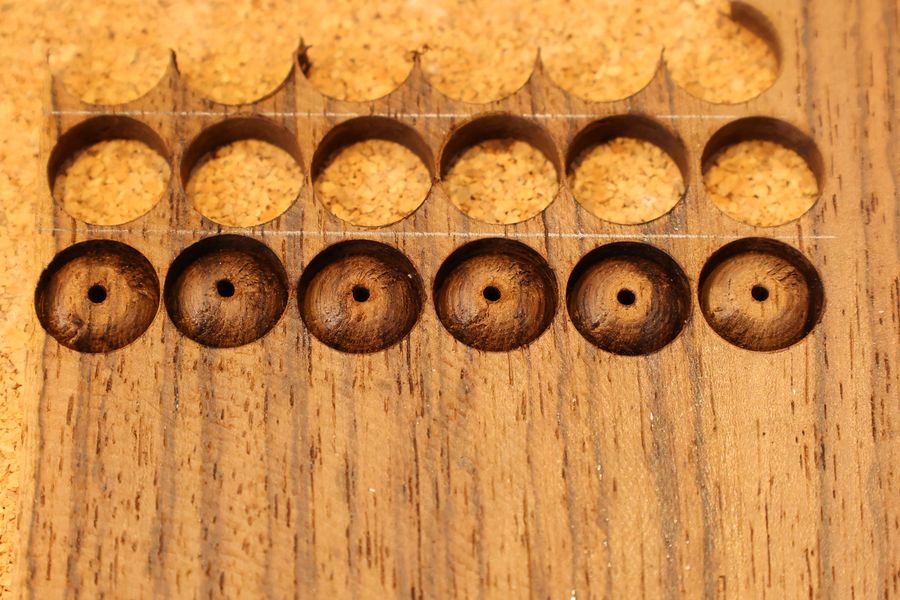

4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。
5.小穴があいたプラグです。まだ材に固定されています。

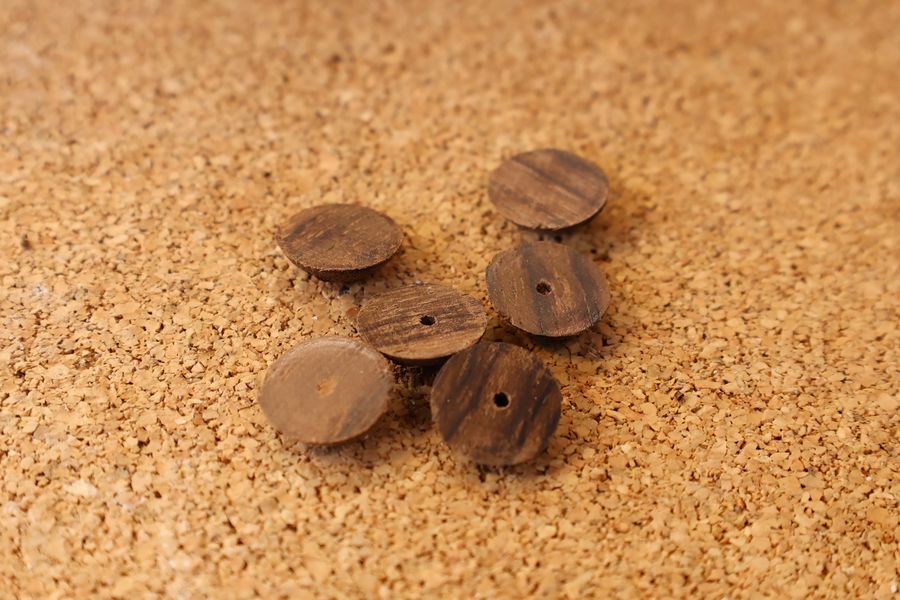

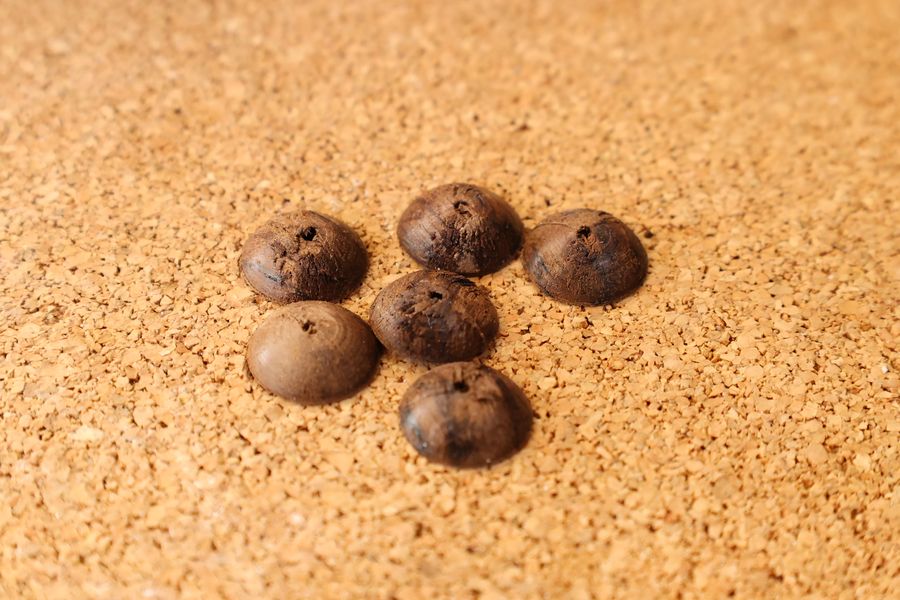

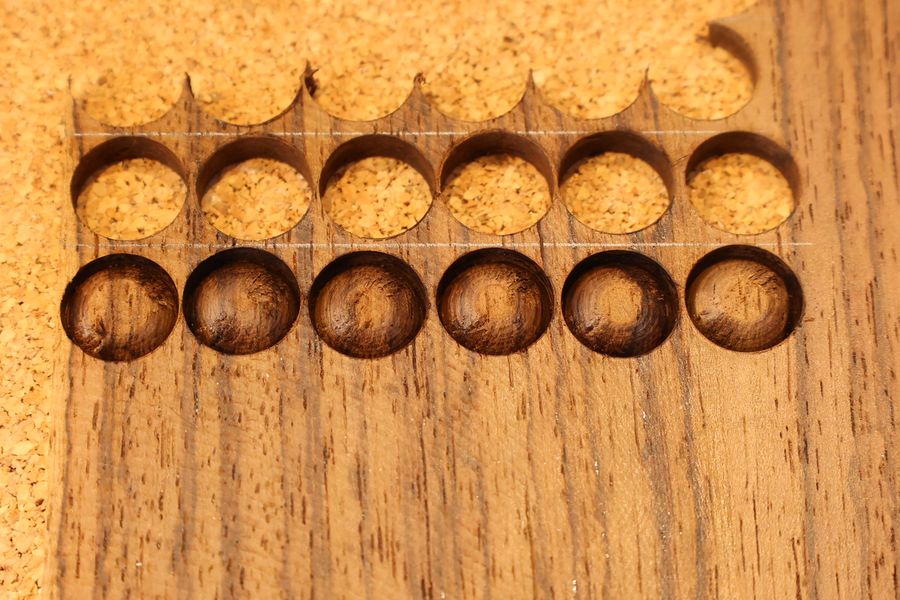

6.切り出し終えたプラグたちです。
7.プラグの裏側には木目がわかるように線を入れておきます。
8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。
9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。

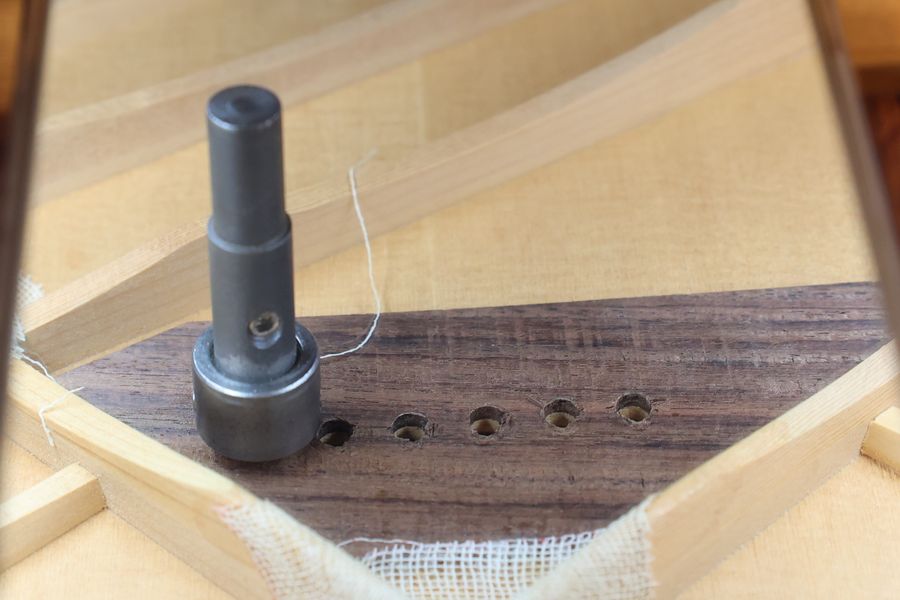

10.ボディ内でカッターはこのようにブリッジプレートと接触しています。

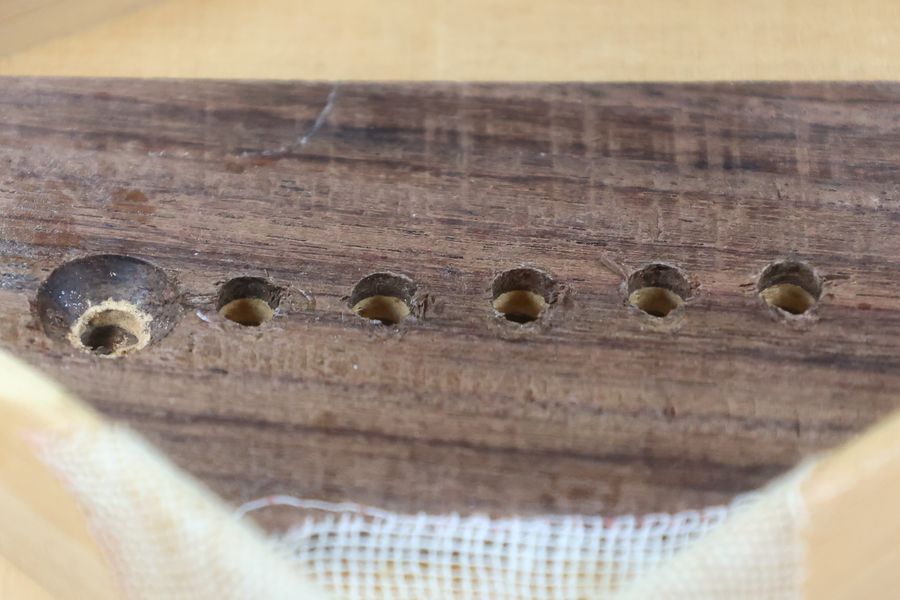

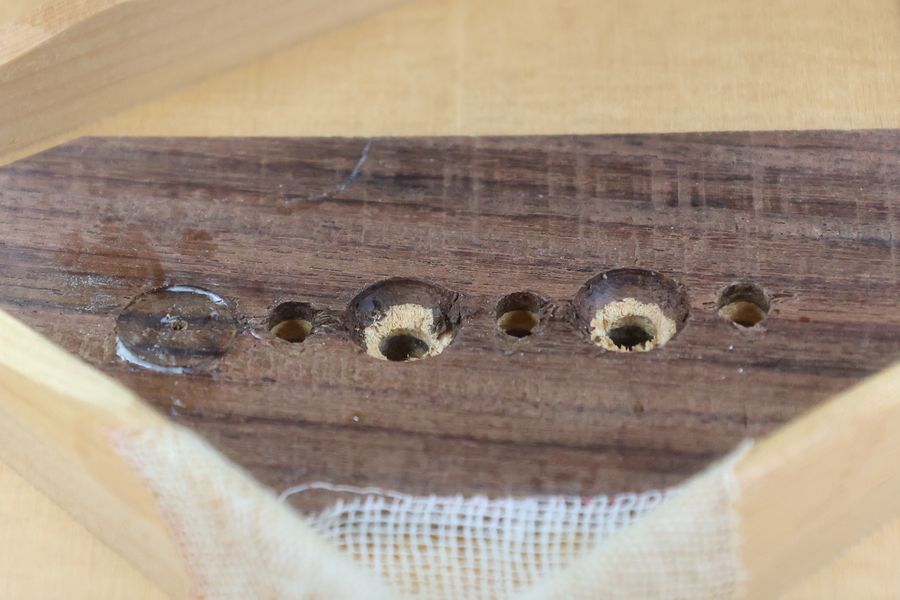

11.1弦の凹み加工を終えたブリッジプレートです。

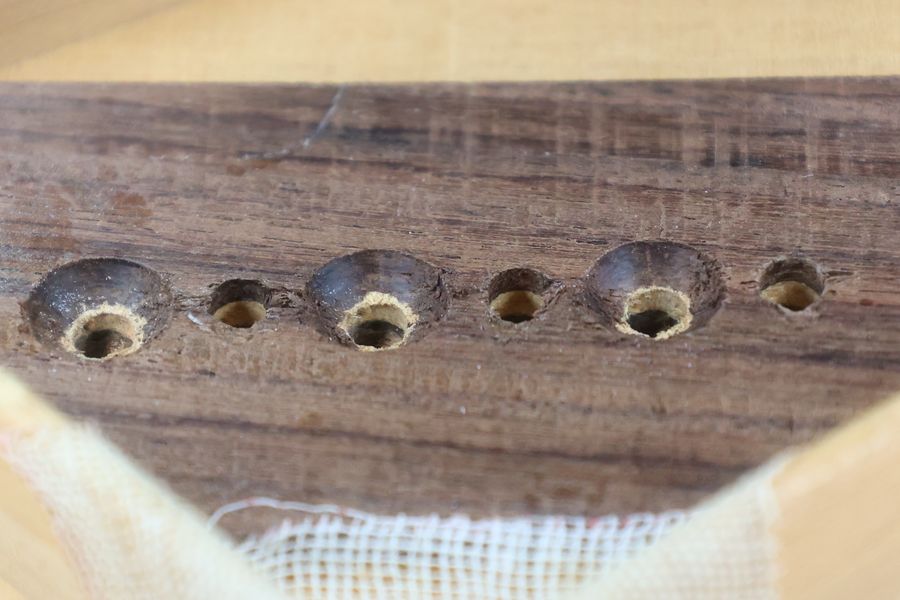

12.同様にして3，5弦の凹み加工も行いました。

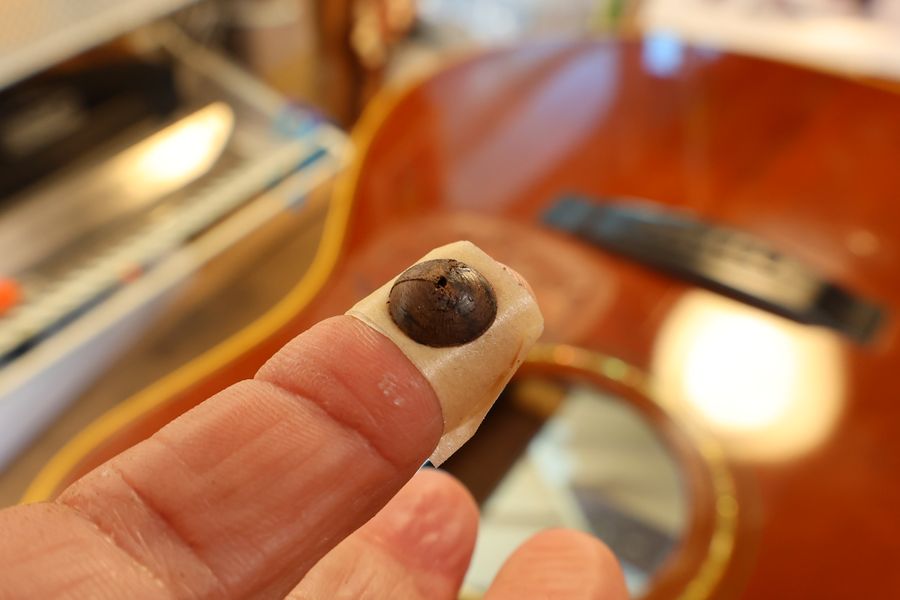

13.マスキングテープの粘着面を外側にしてプラグを半固定します。

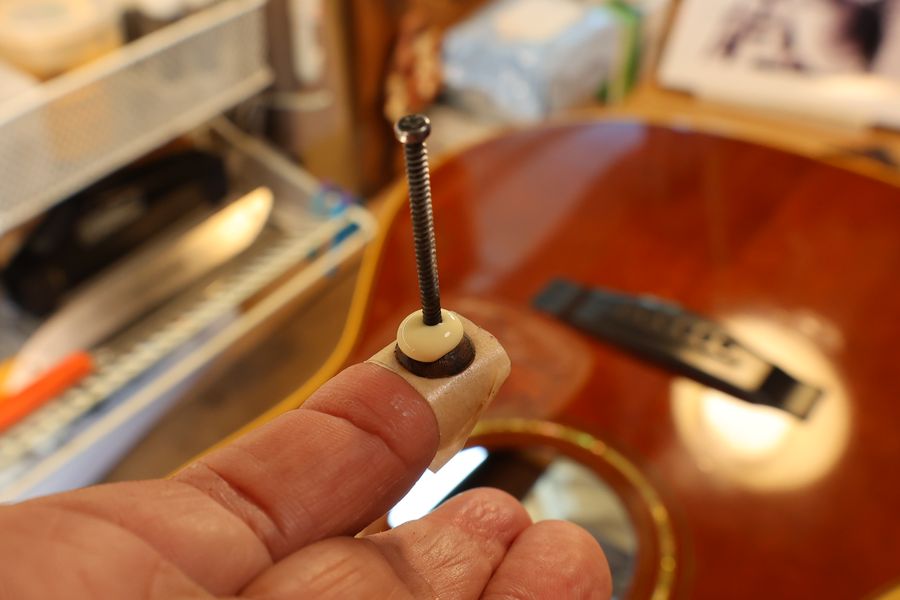

14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。

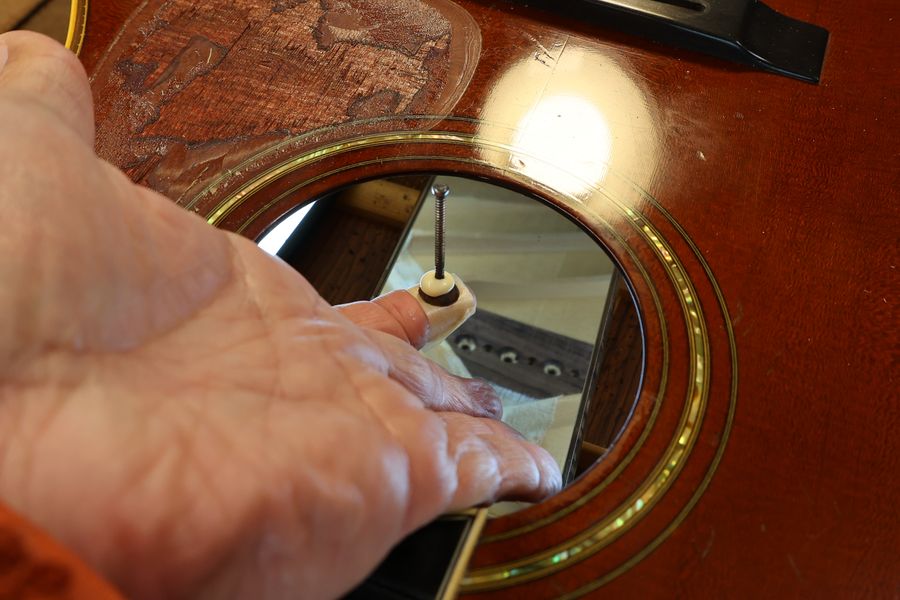

15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。
17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。

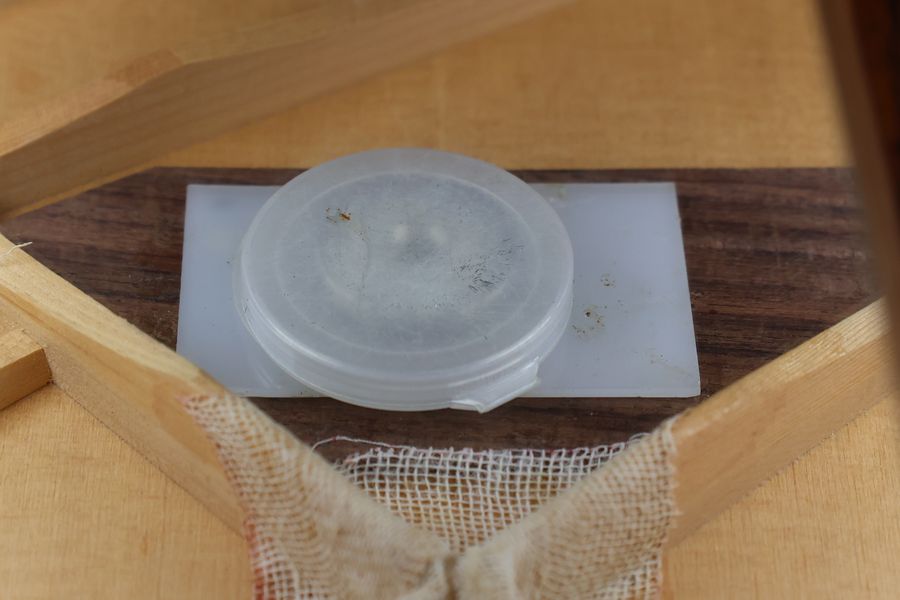

18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。
19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。

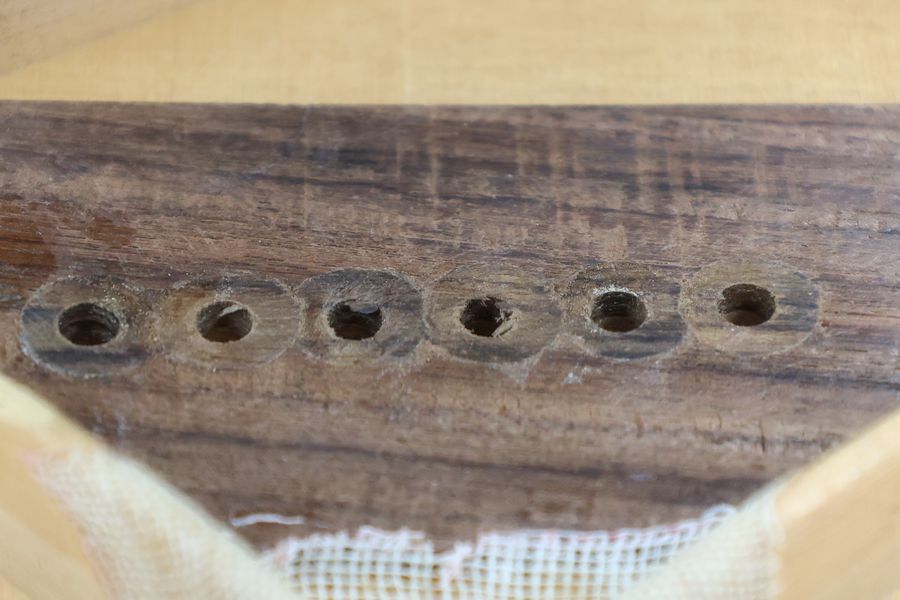

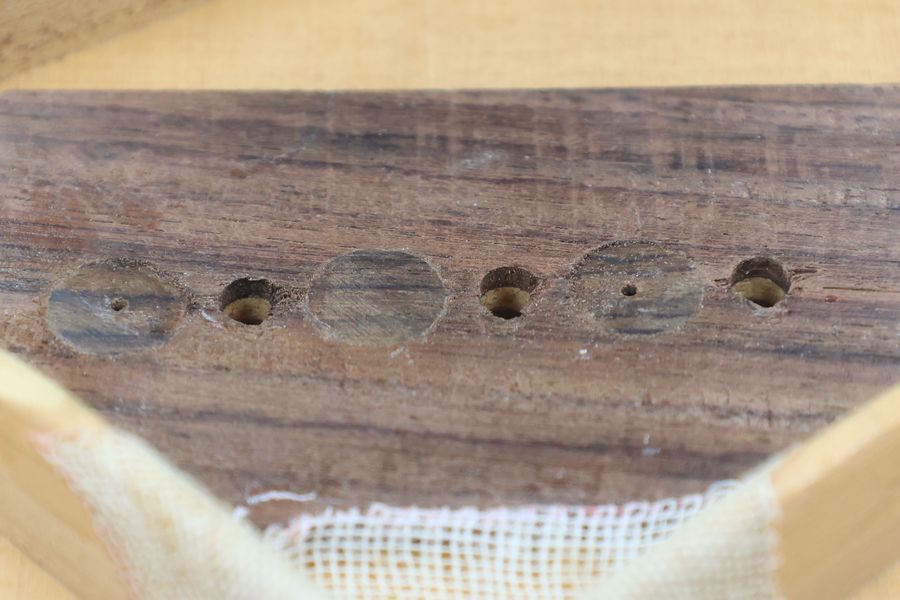

20.6弦すべてのプラグ接着を終えました。

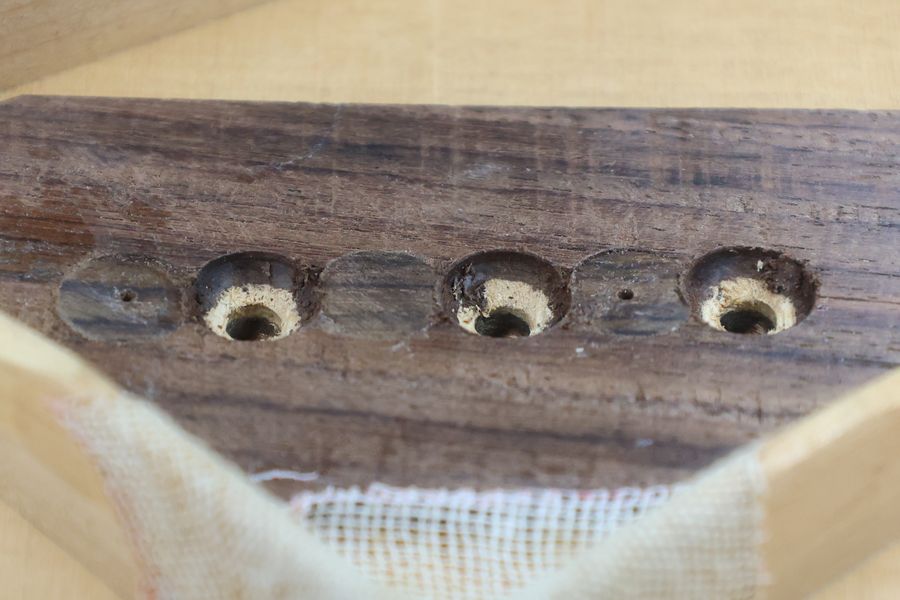

21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
22.クランプを避けるように長いドリルビットを使用します。

ブリッジピン穴を空けている様子です

23.プラグにブリッジピン穴を開けました。

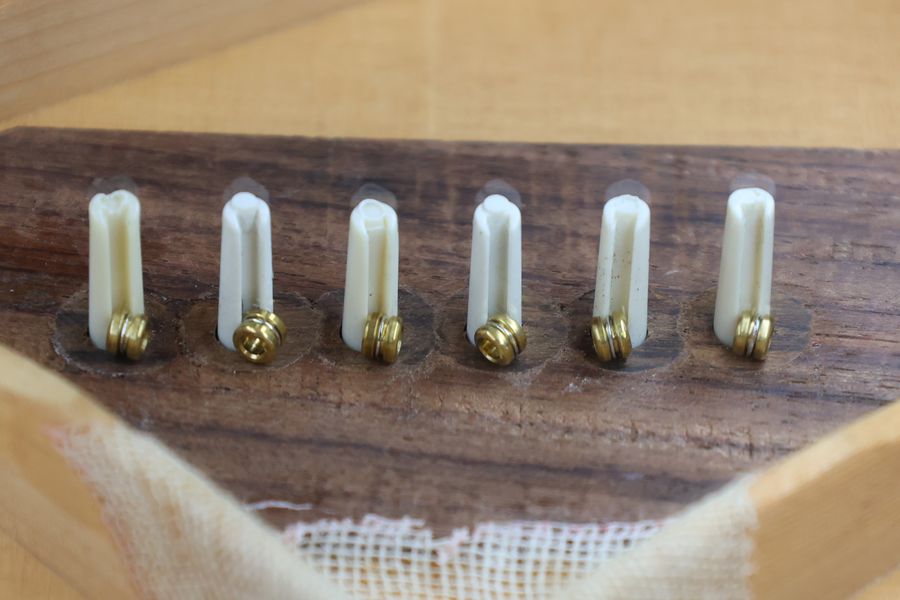

24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

1. オリジナルナットです。
2.ナットはすでに外れていました。

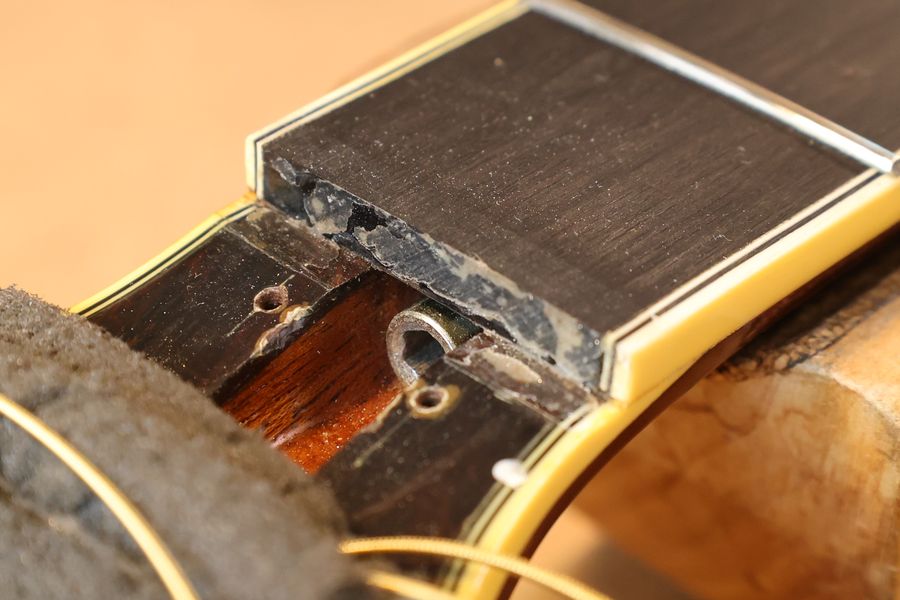

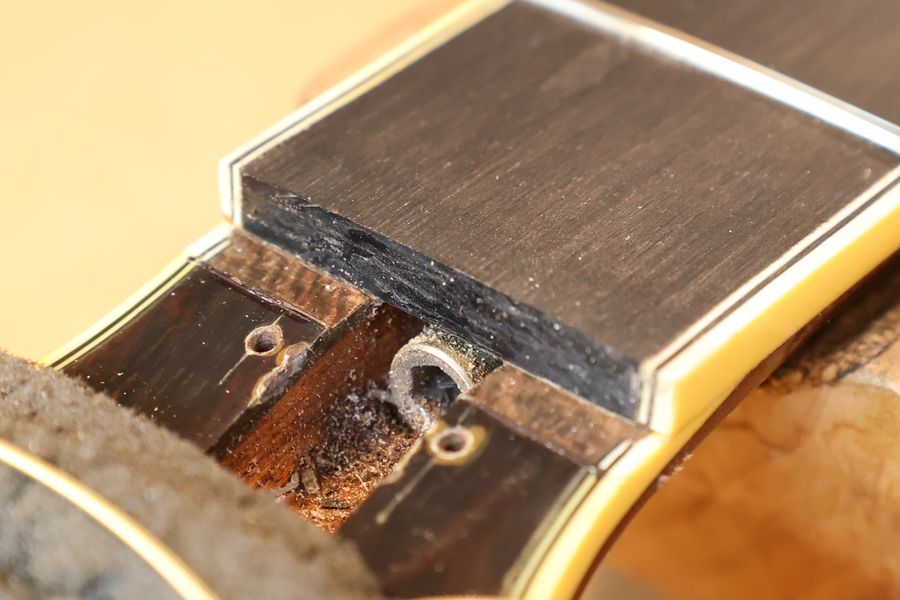

3. ナットを取り外したナット溝です。

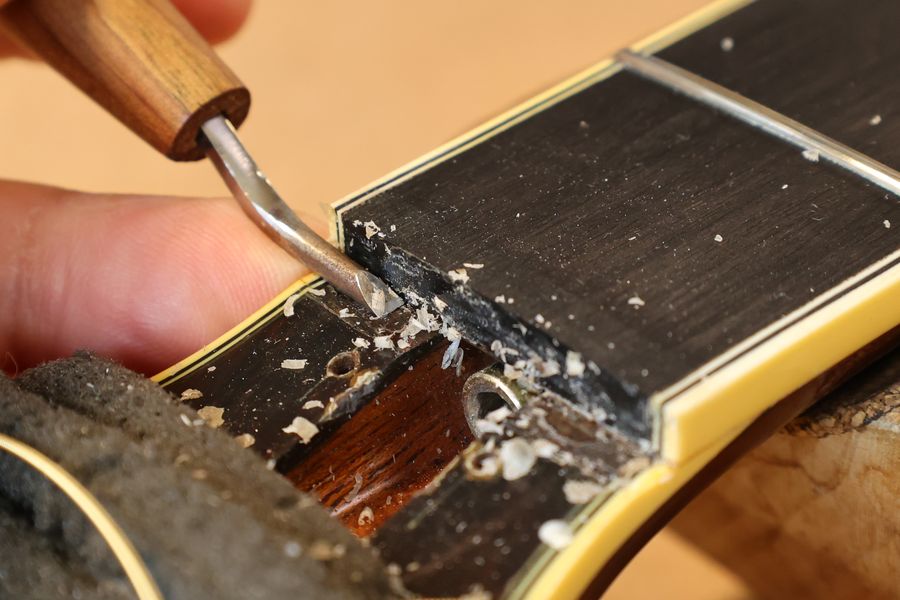

4.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。
5.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
6.ネック幅に合わせてナットスラブを切り出します。

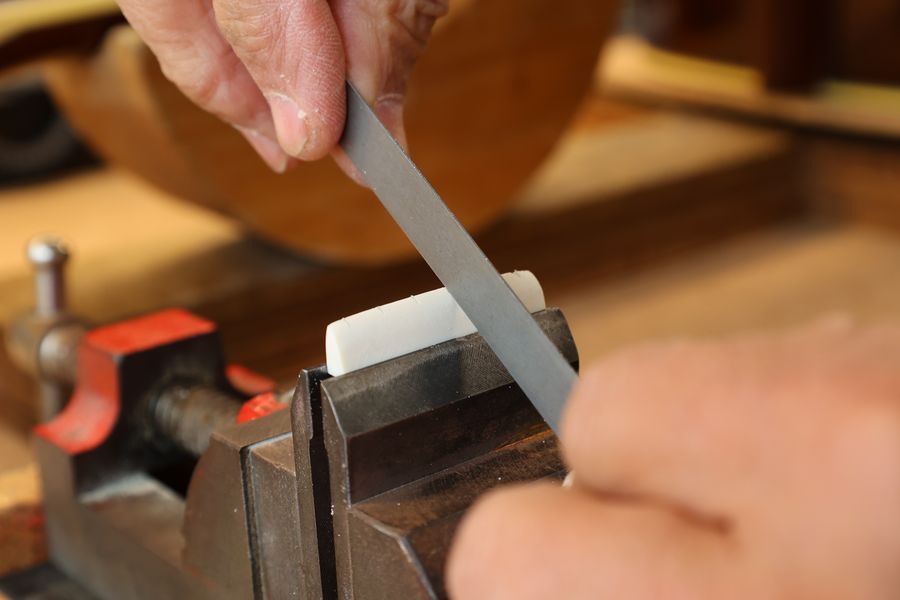

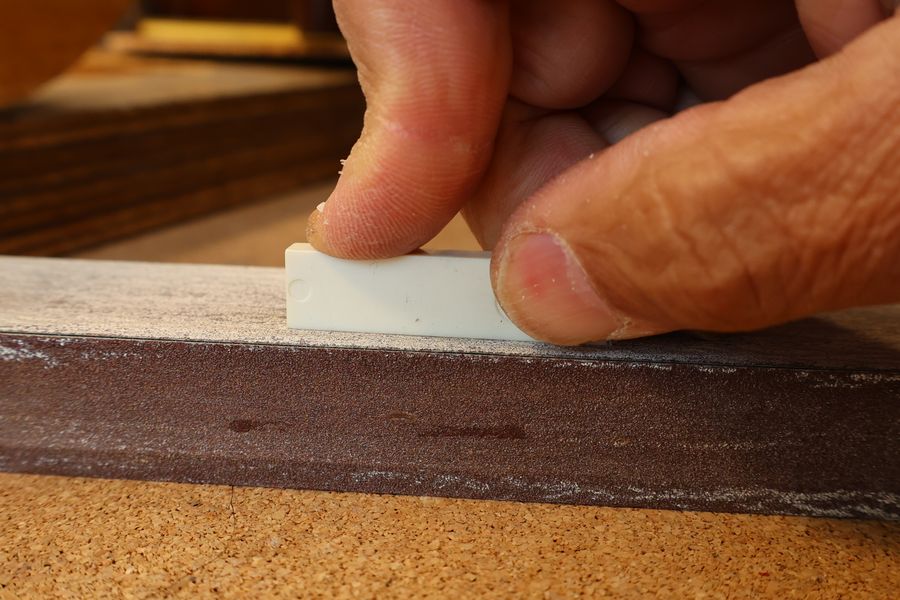

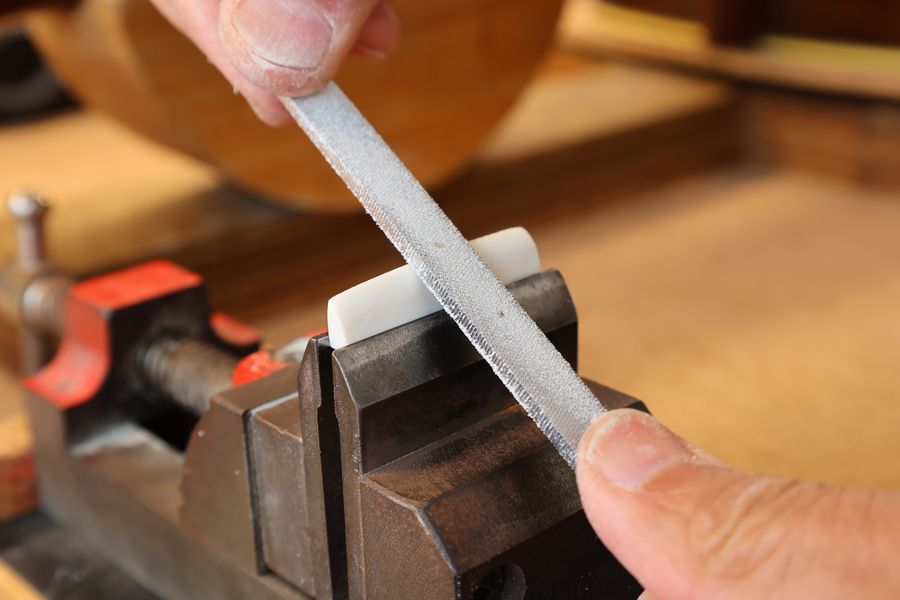

7.フラットファイルを使ってナットの平面を削り出します。

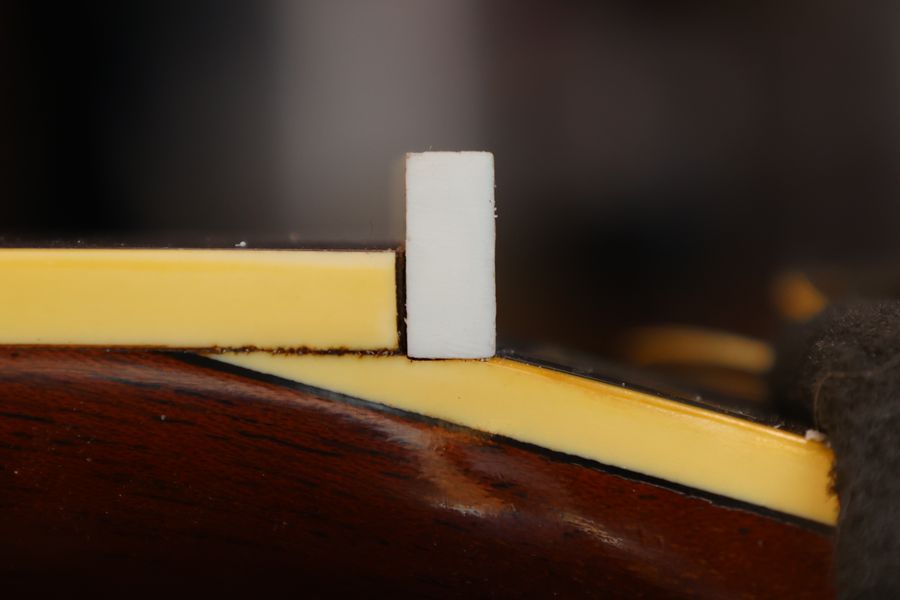

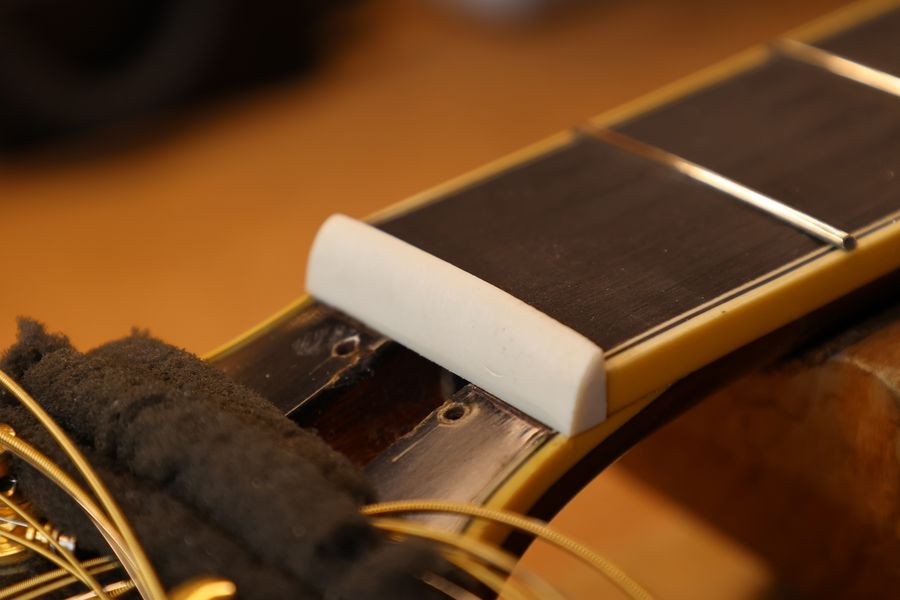

8.ナット溝にピッタリはまるようになりました。

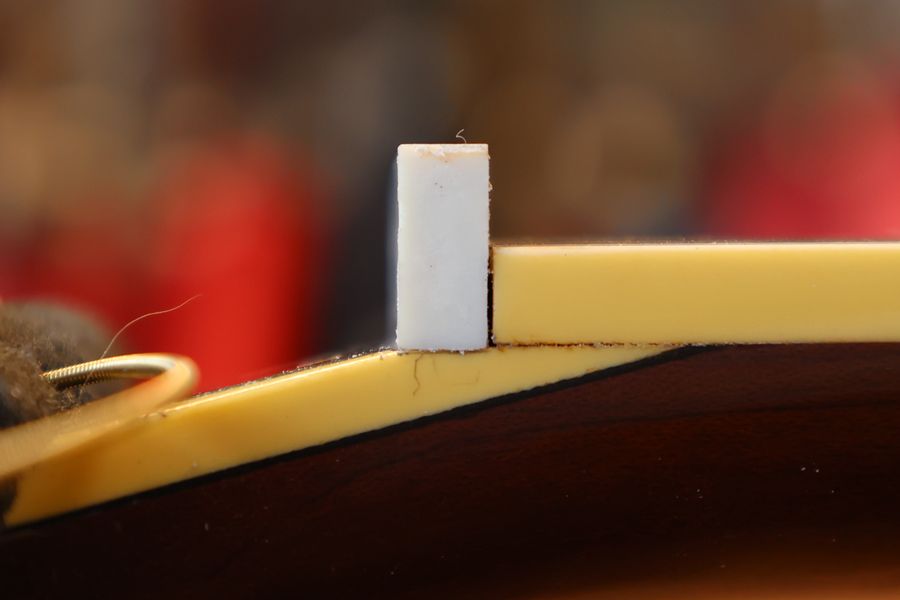

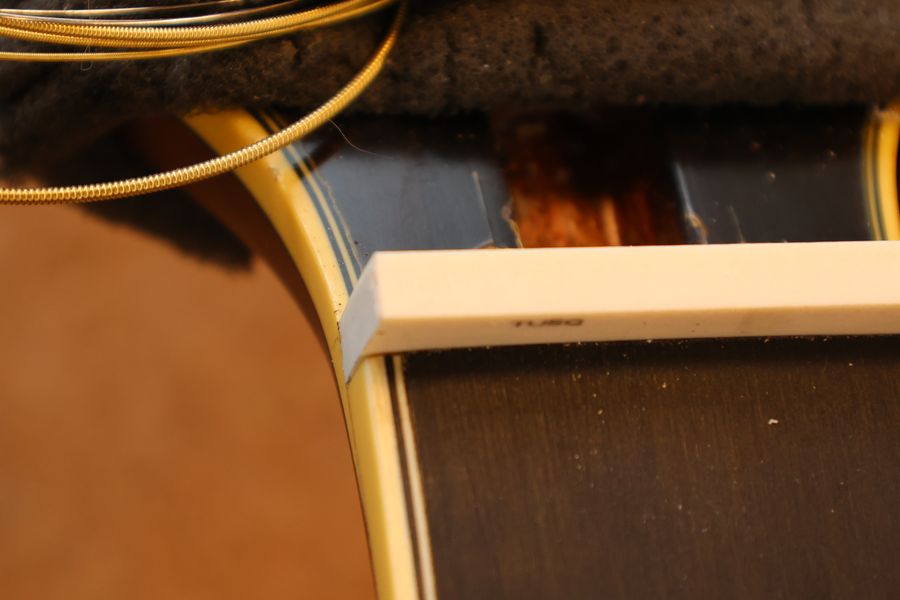

9.1弦側からもナットの密着を確認します。

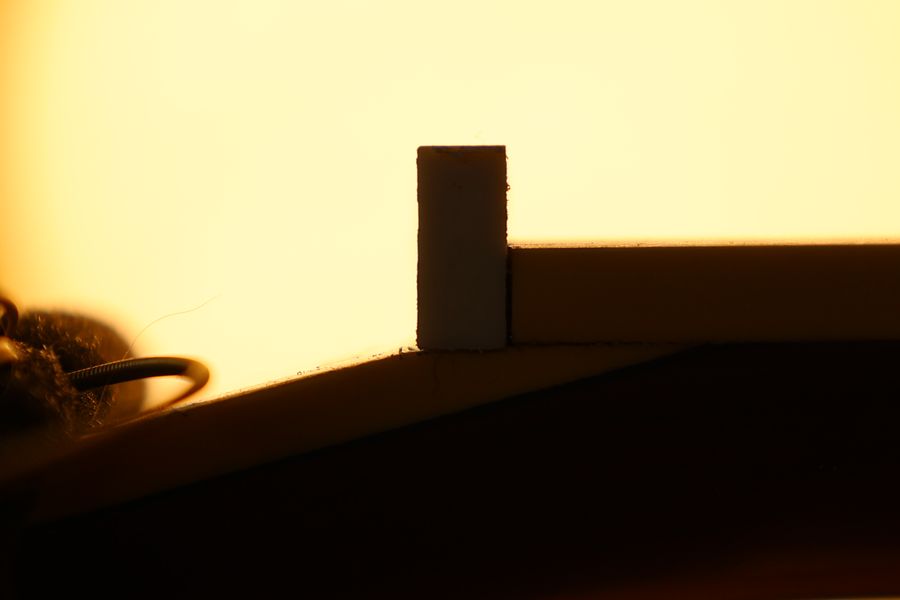

10.逆光を利用すると密着度の確認が効率的に行えます。

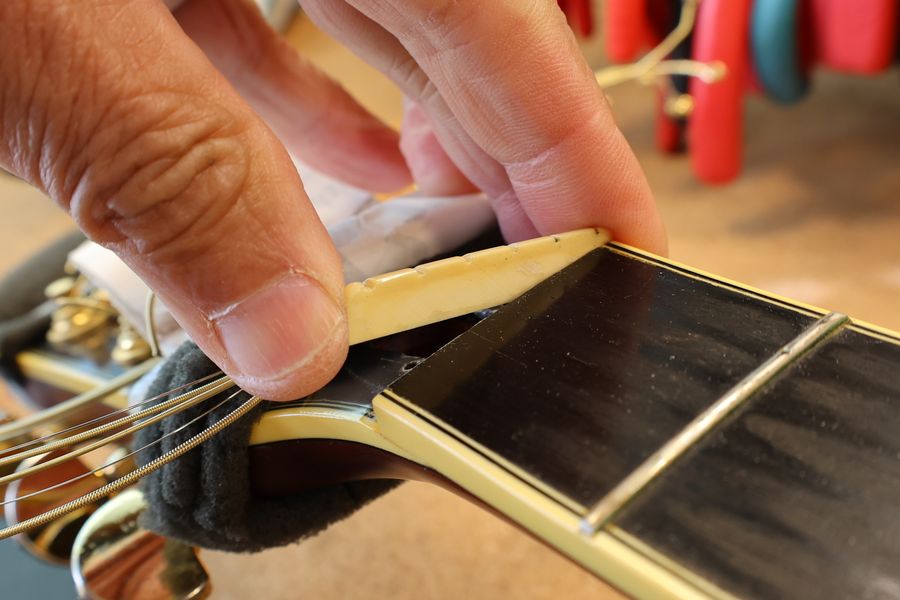

11.ナットのサイドもこの段階で面取り加工しておきます。

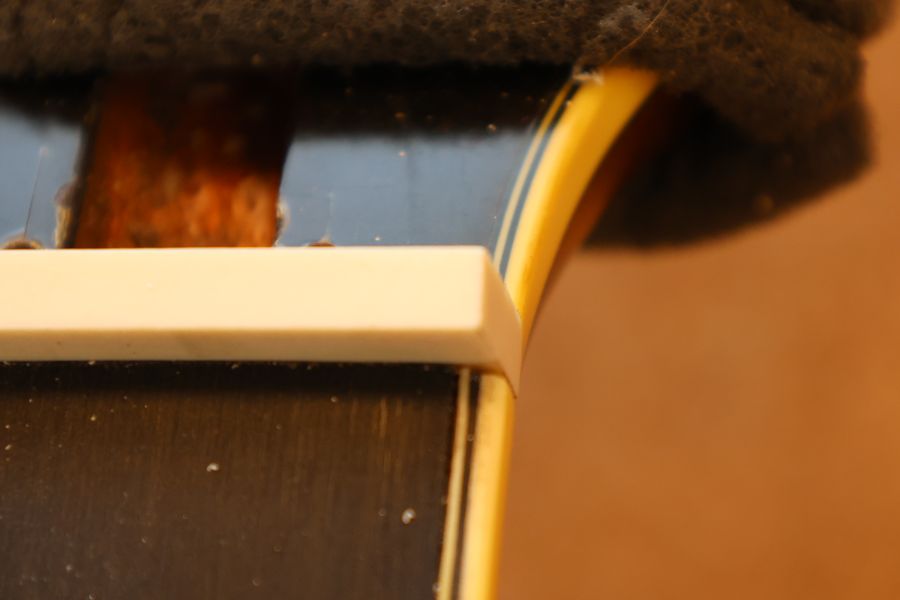

12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

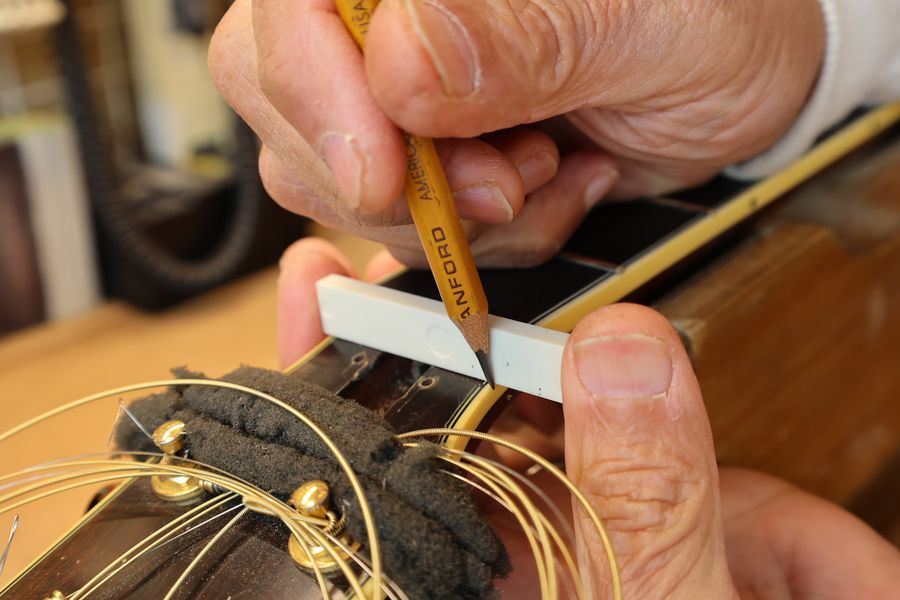

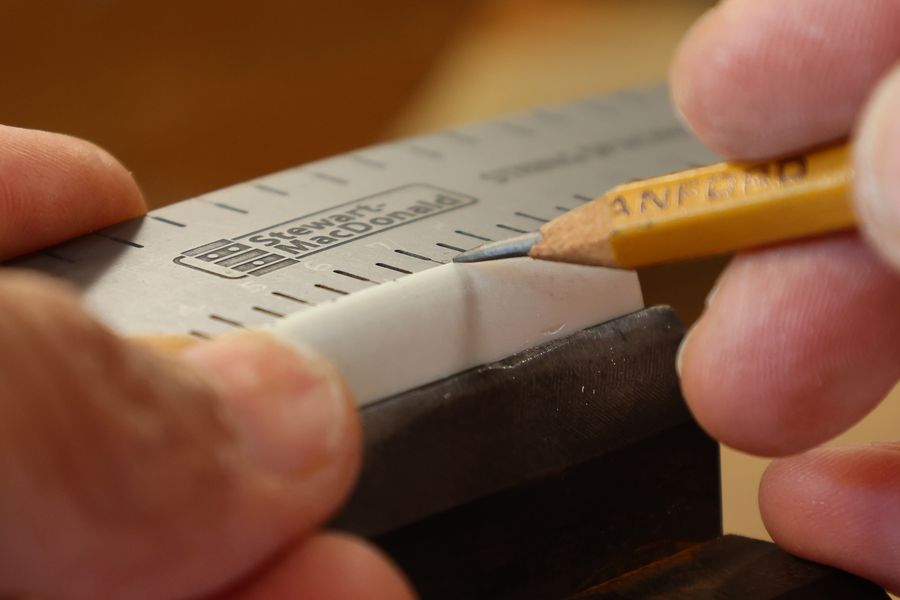

13.フレットの高さに合わせてケガキ線を入れます。
14.ナット上部を切り取りました。
15.ヘッド側に放物曲面を削り込んでいきます。

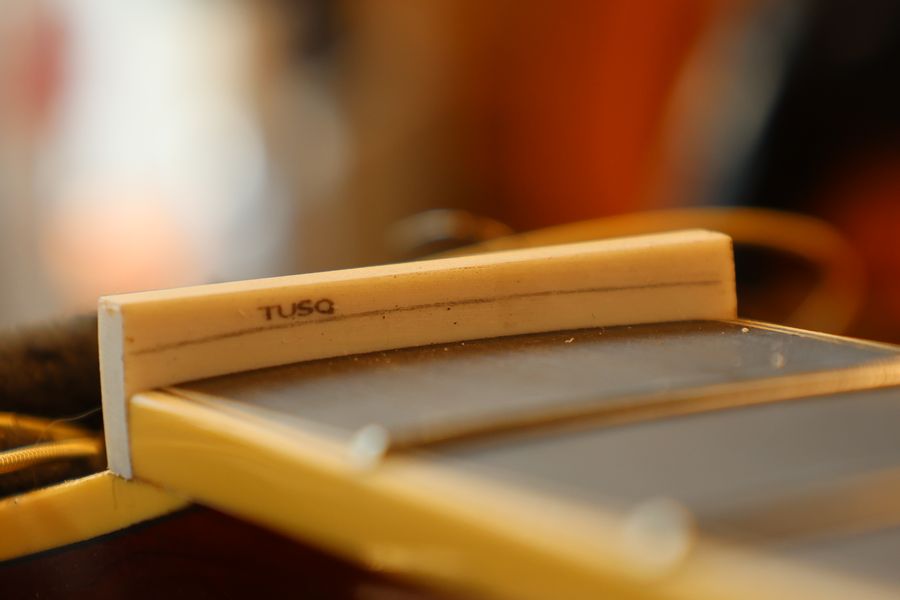

16.ナットらしくなってきました。

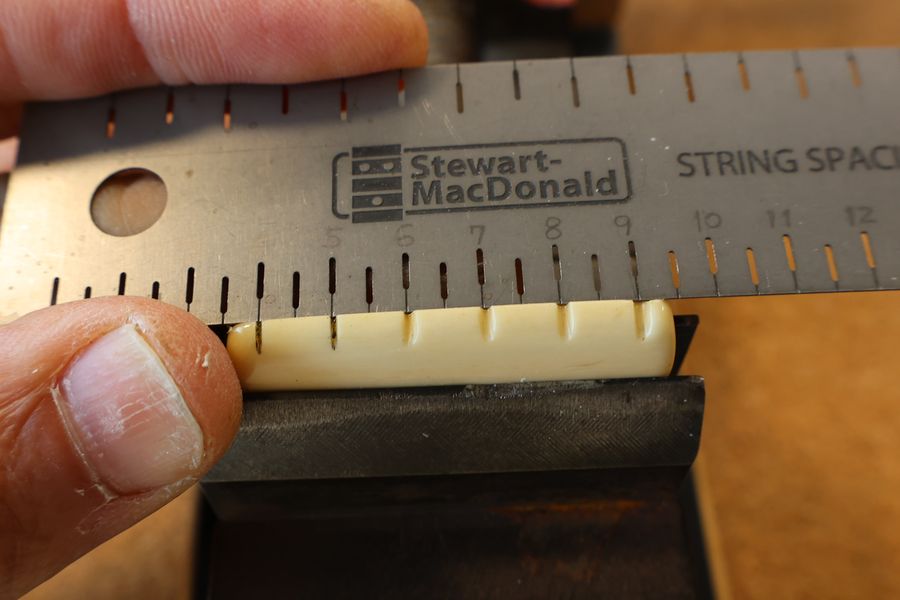

17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
18.弦溝位置を新しいナットに書き込みます。
19.弦溝を専用のヤスリで彫り込んでいきます。

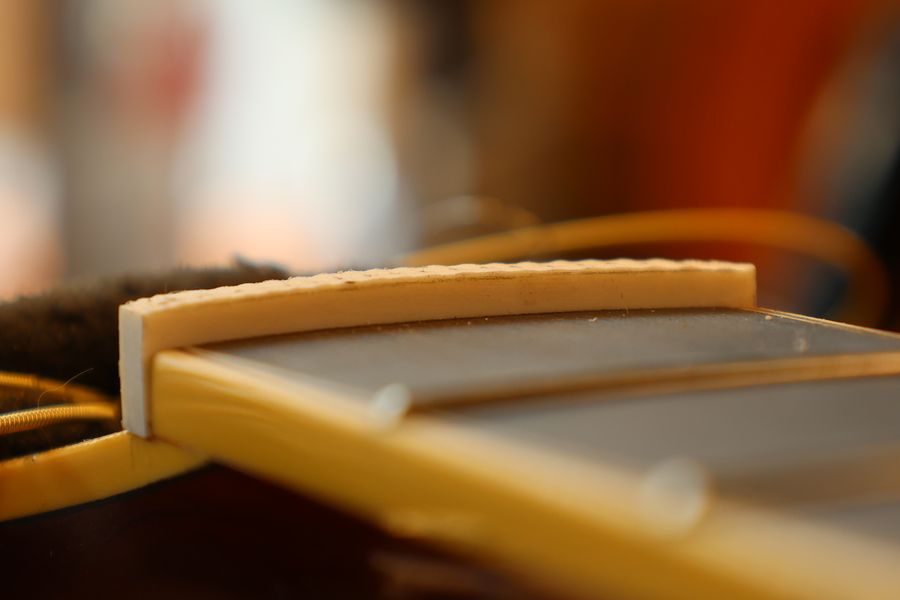

20.弦高調整前のナットです。

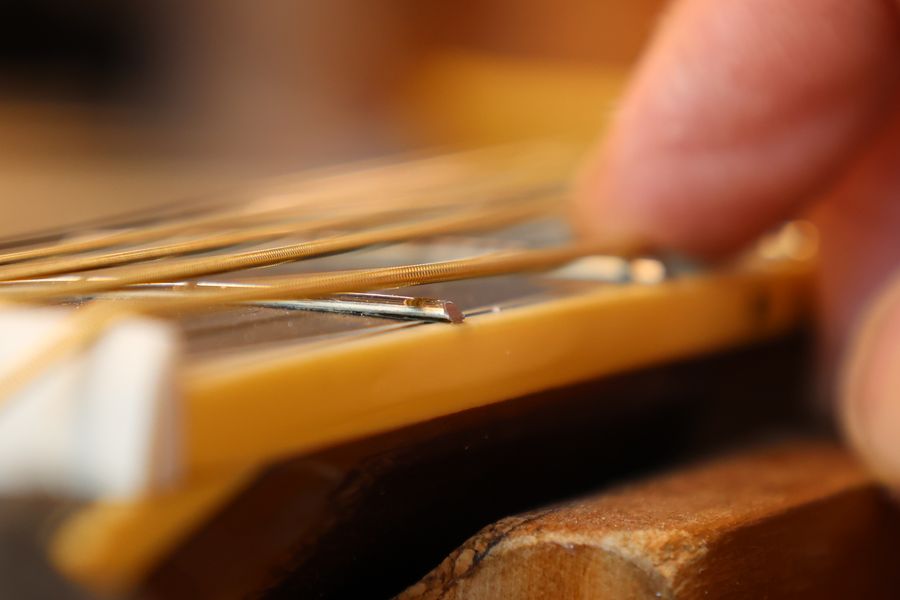

21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

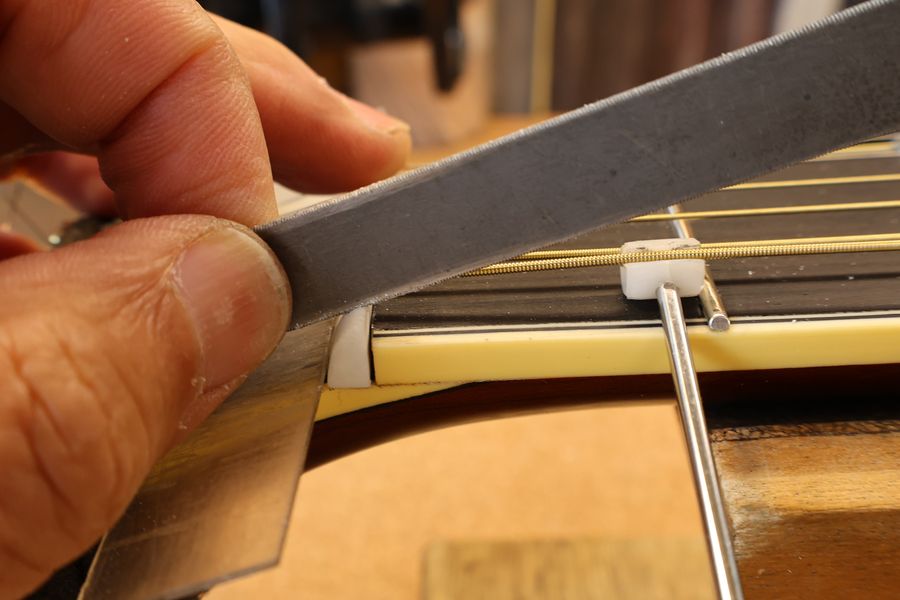

22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
23.ナット高調整前の弦溝です。

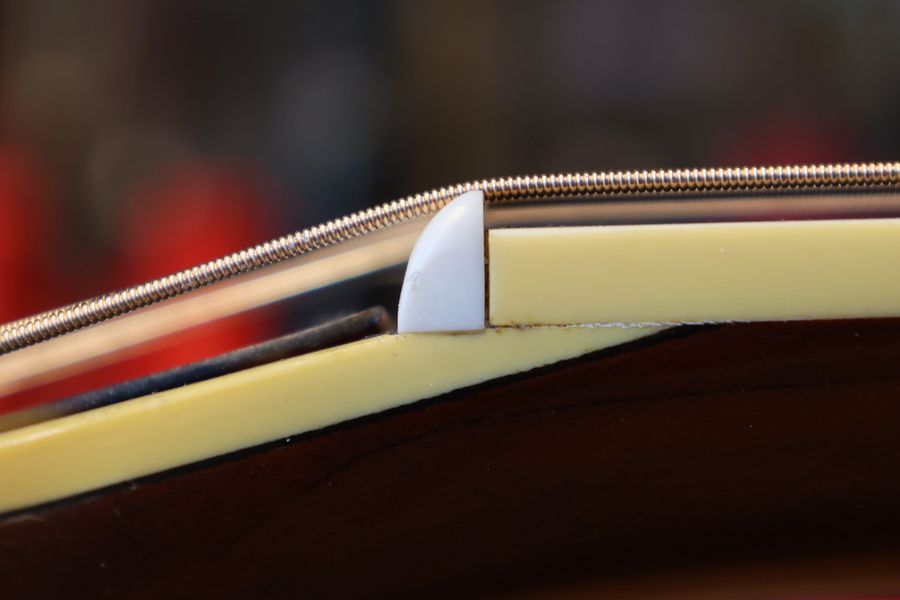

24.弦高調整後のナット弦溝です。

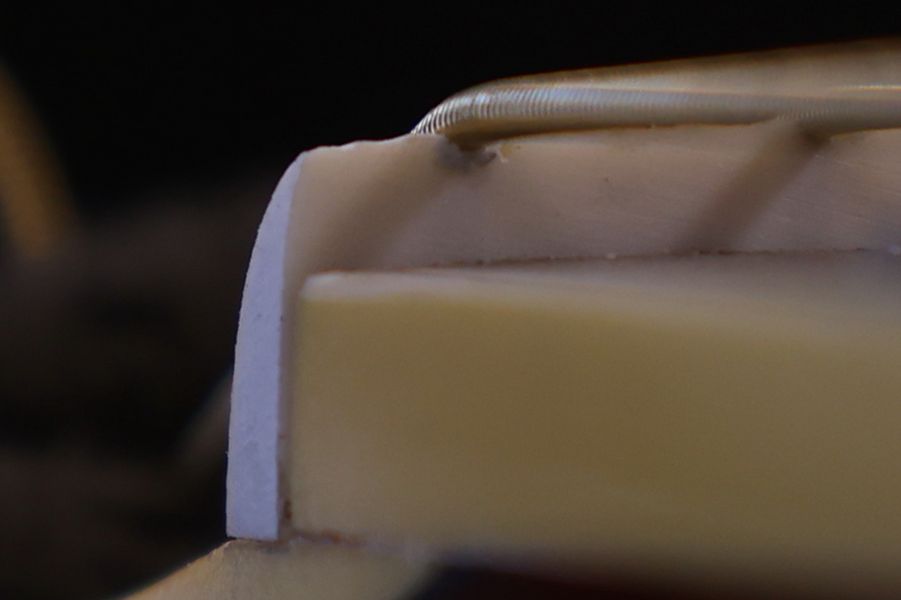

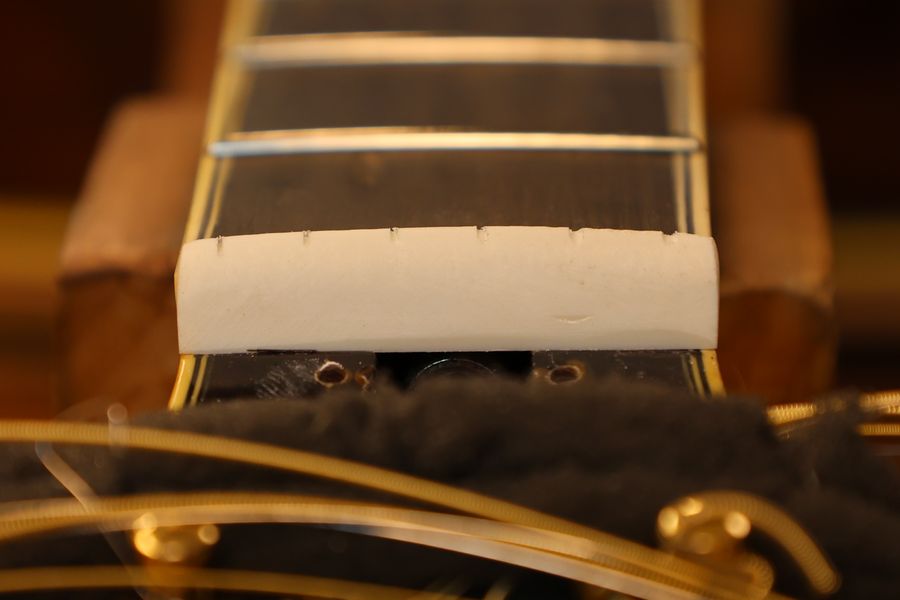

25.他の弦も同じ要領で調整しました。弦高調整後のナットです。
26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

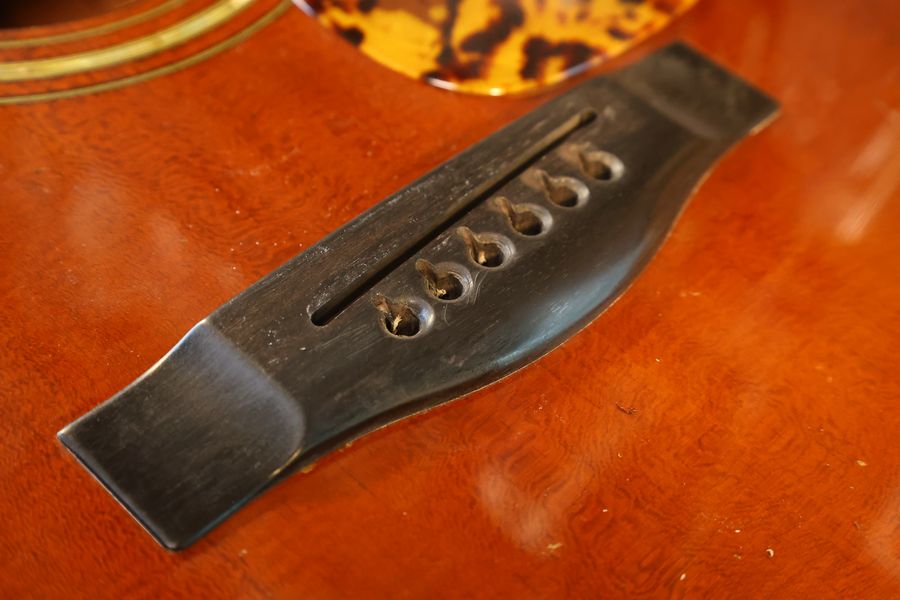

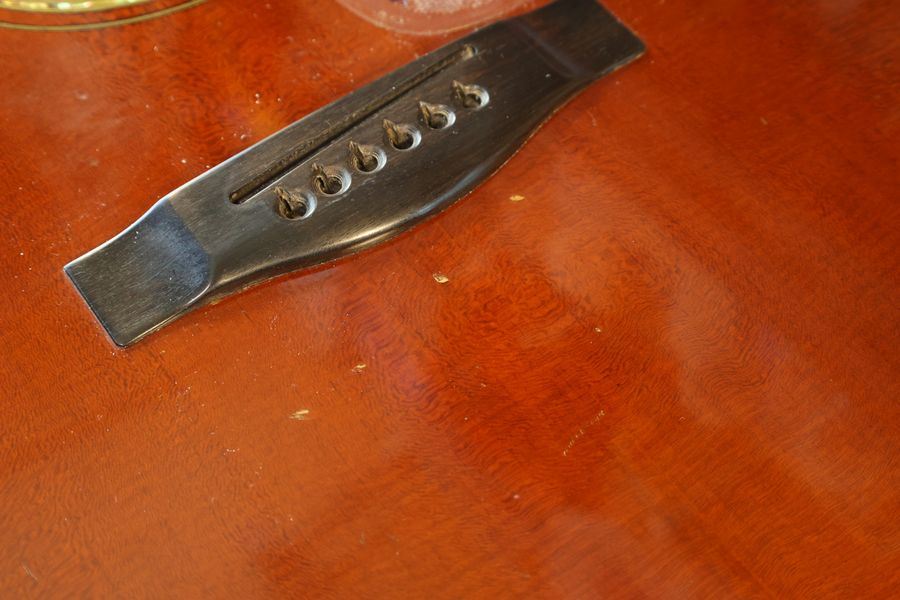

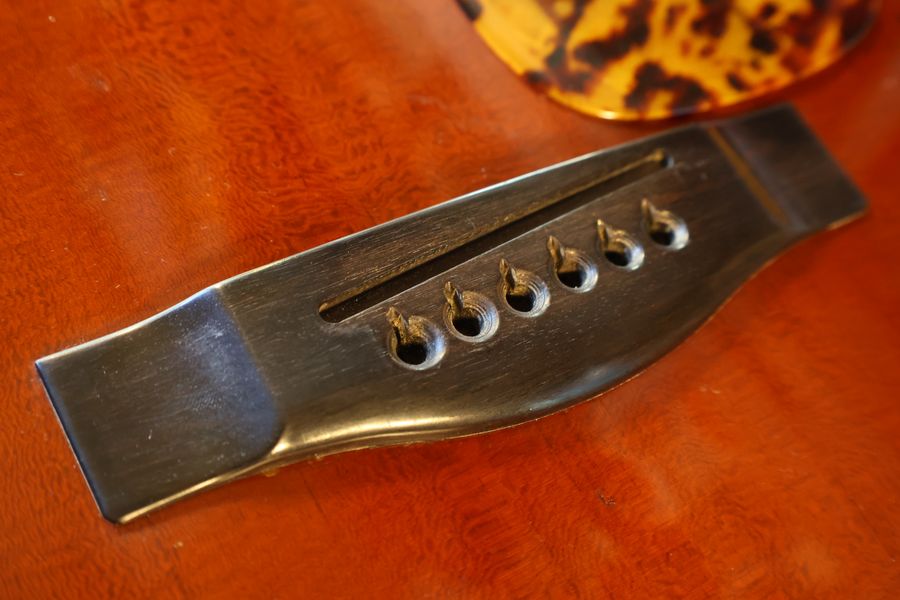

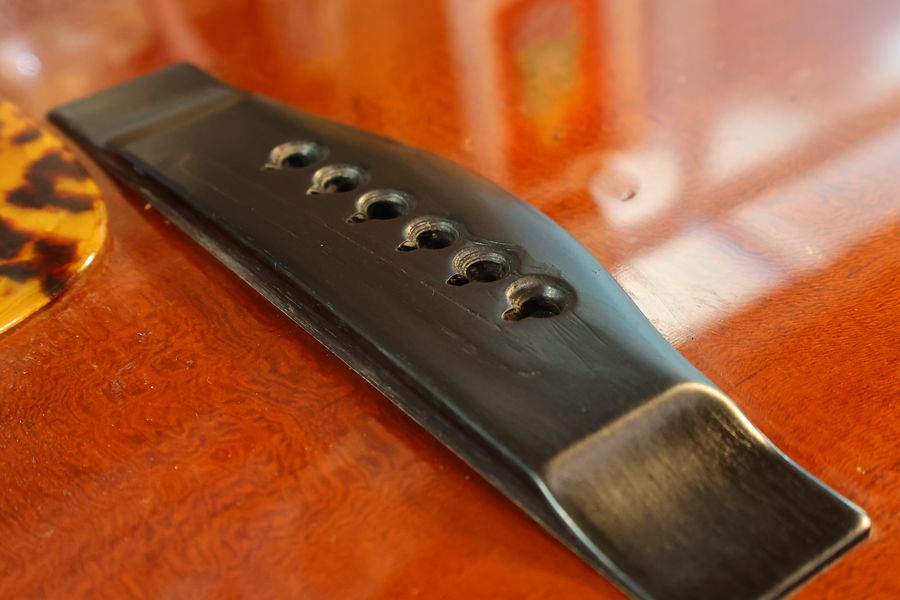

1.オリジナルブリッジです。
2.ピッチずれが確認されるため、一旦埋木をしてサドル溝を加工し直します。
3.埋木用のエボニーを切り出しました。
4.溝にフィットするように加工しました。

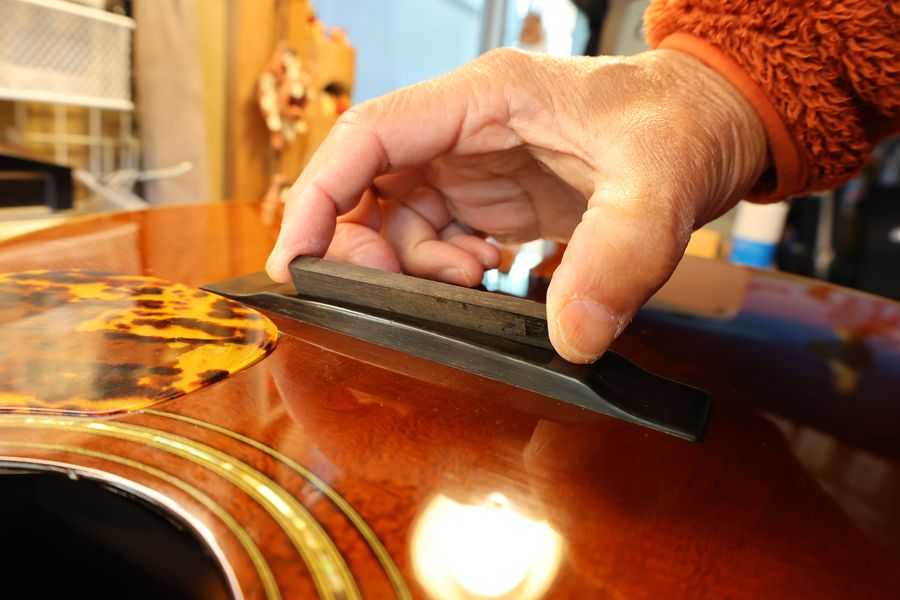

5.上面を少しずつ削り取っていきます。
6.埋木を終えました。サドル溝を加工していきましょう。

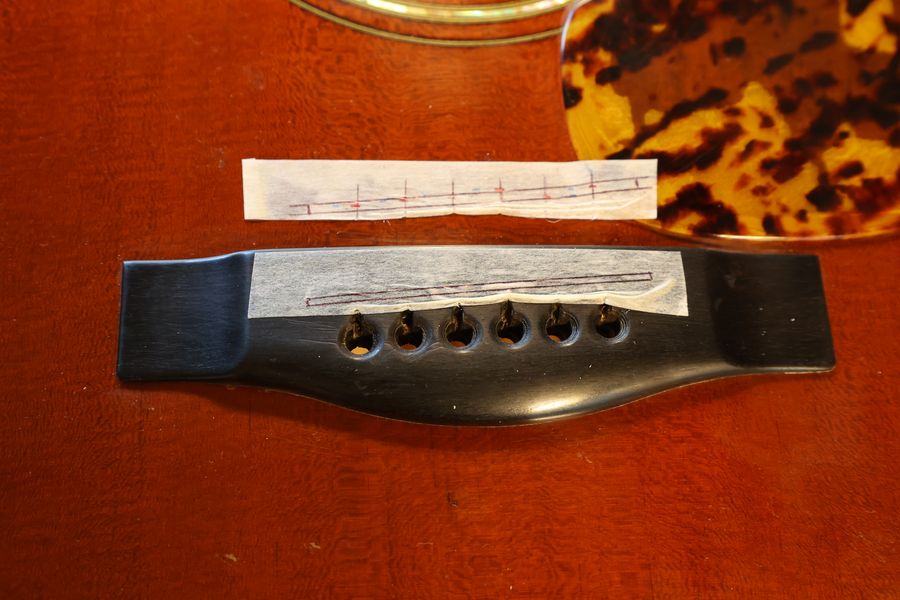

7.サドル位置を書き写すためにマスキングテープを2重に貼ります。
8.サウンドホールにチューナー、ブリッジにイントネーターを取り付けます。

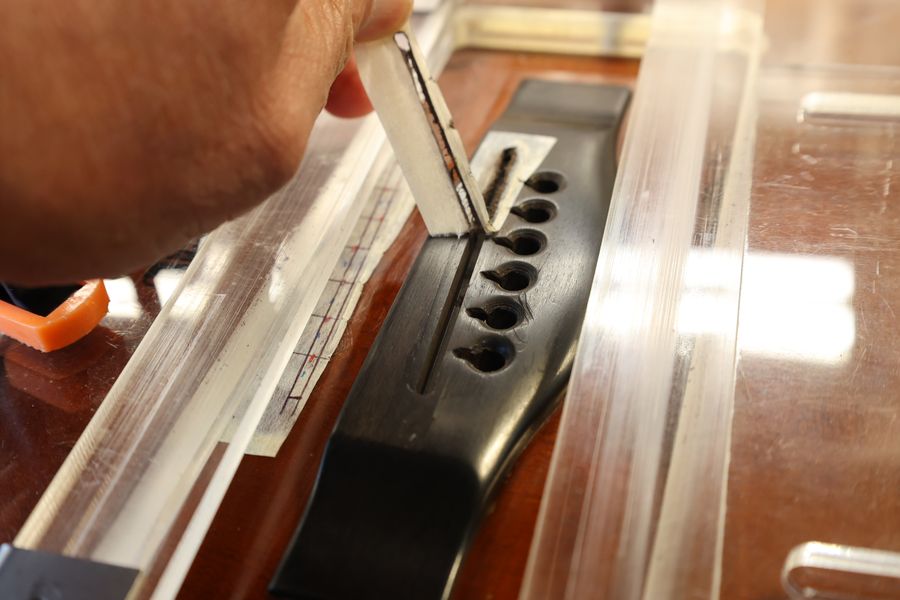

9.ピッチ調整を行い、イントネーターでサドル山位置を確認していきます。
10.サドル山位置をマスキングテープに書き込んでいきます。
11.サドル山位置を確定します。

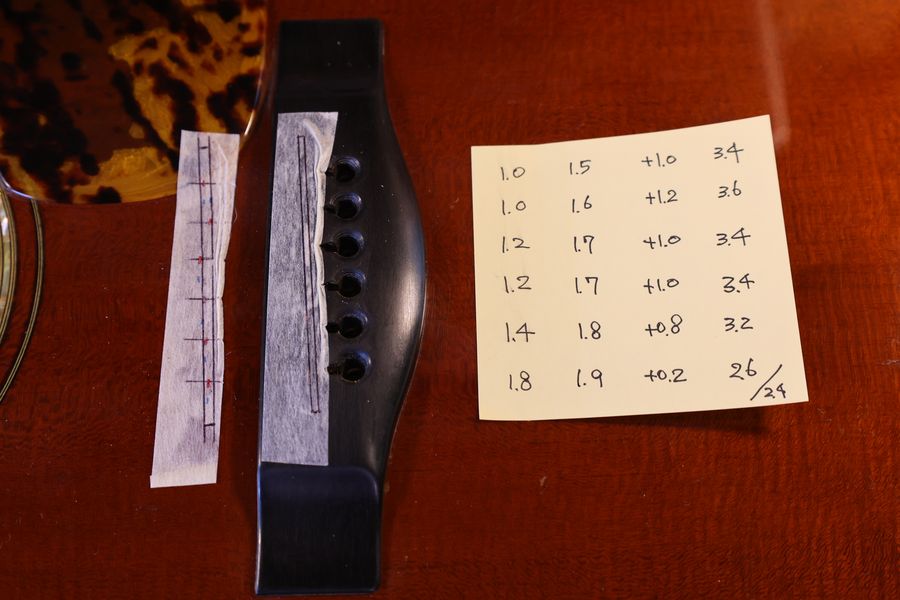

12.弦高測定によって目標サドル高も記録しておきます

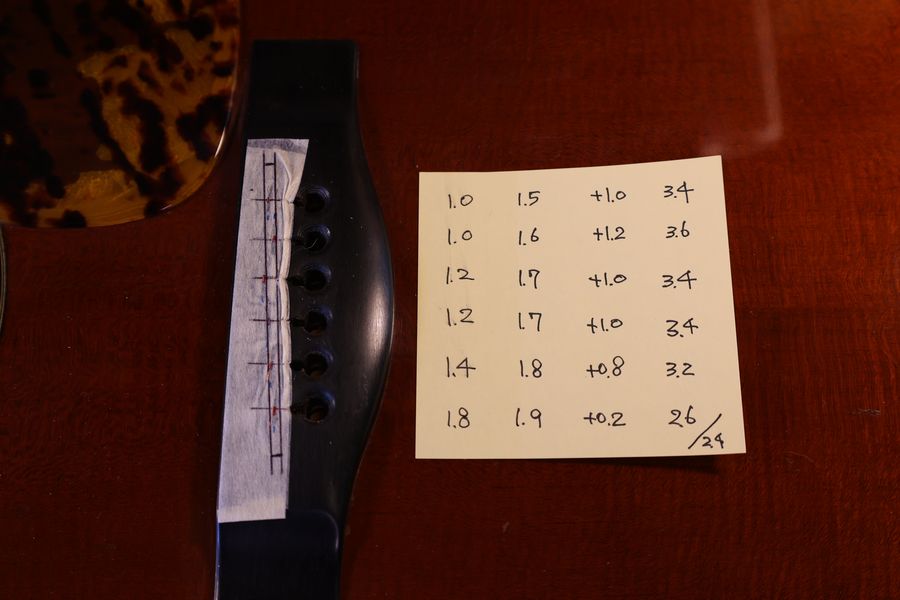

13.溝位置とサドル山ピーク位置を別々に記録しておきます。
14.サドル溝加工ジグを取り付けました。
15.トリマの位置決めを行っています。

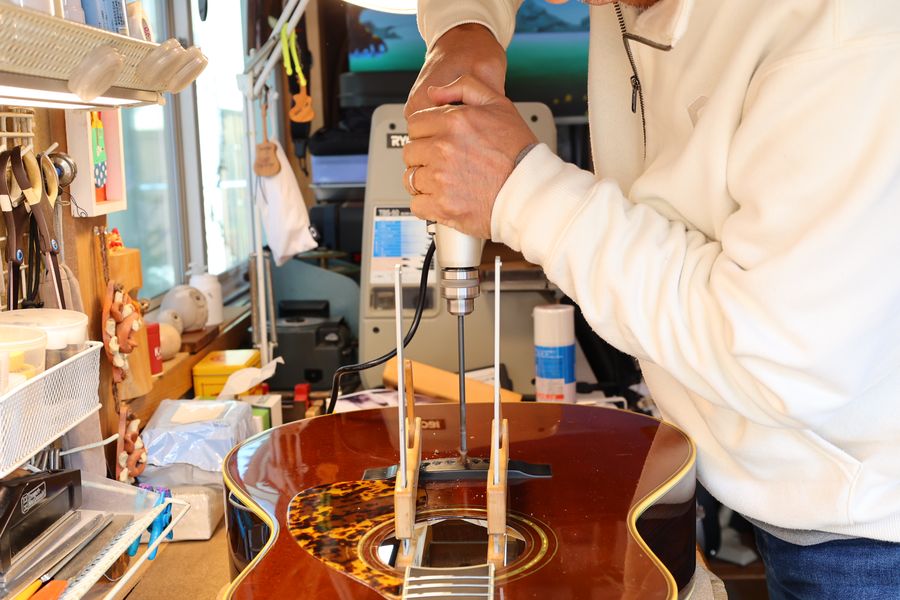

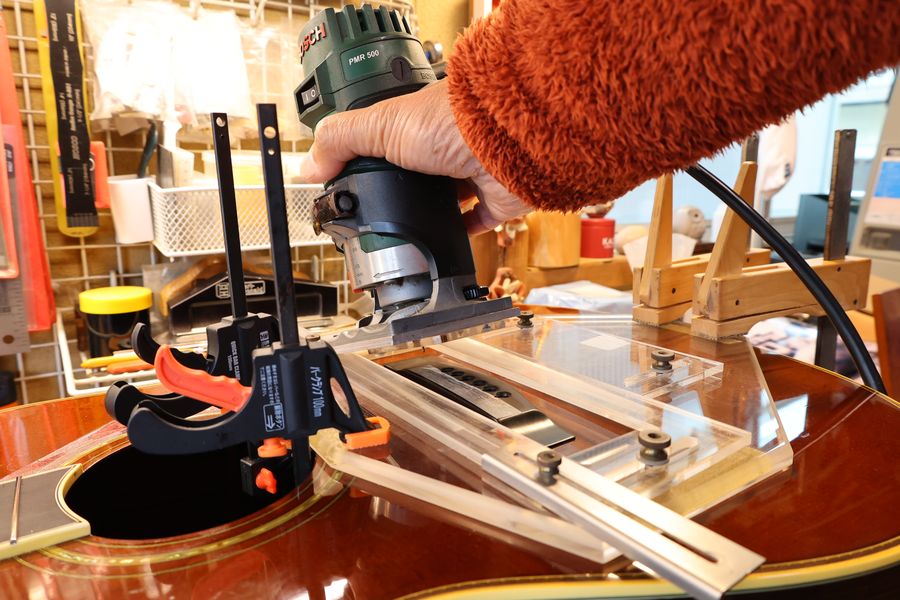

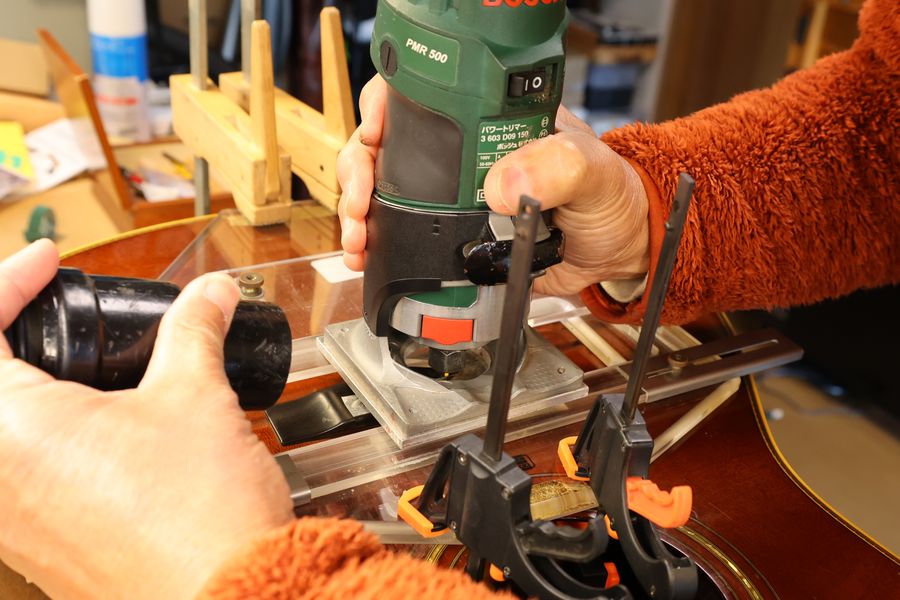

16.サドル溝加工を行っています。

サドル溝加工を行っている様子です。

17.マスキングテープをはがします。

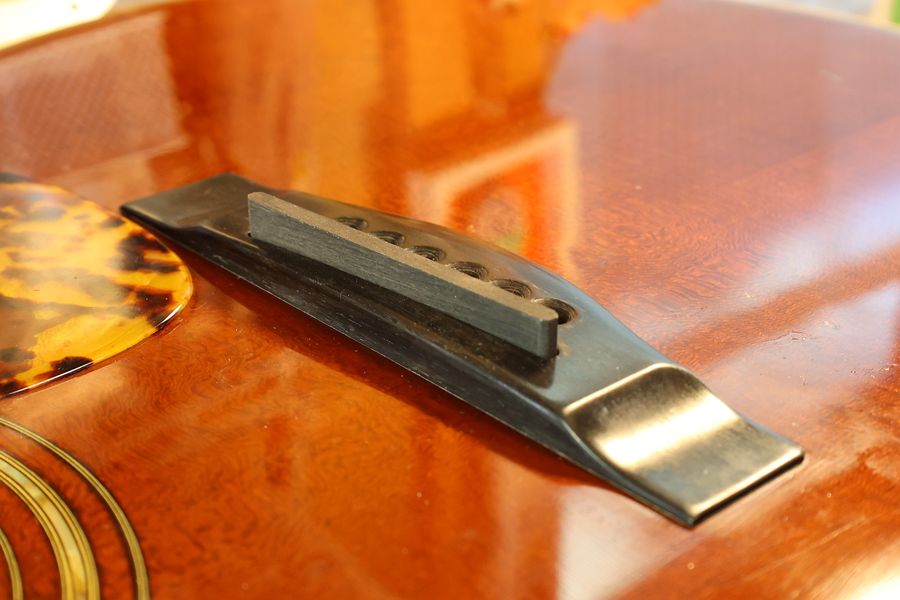

18.サドル溝加工を終えました。約5mmサドル溝が移動しました。サドル作製工程へ移りましょう。

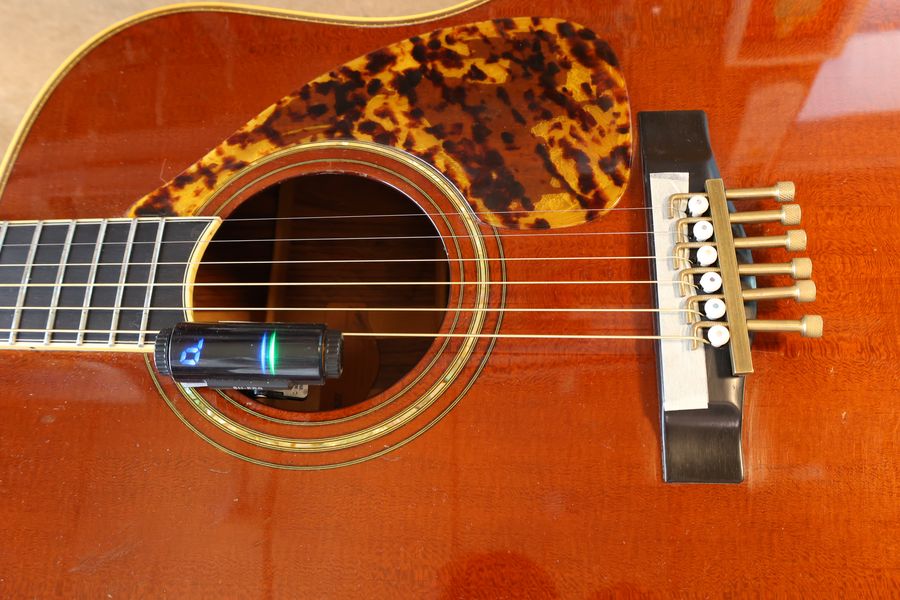

1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

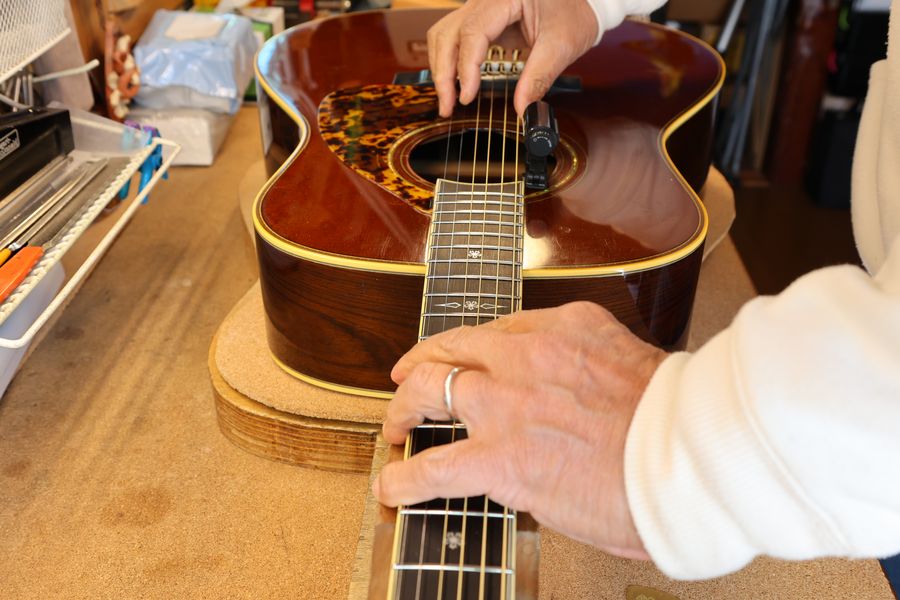

2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

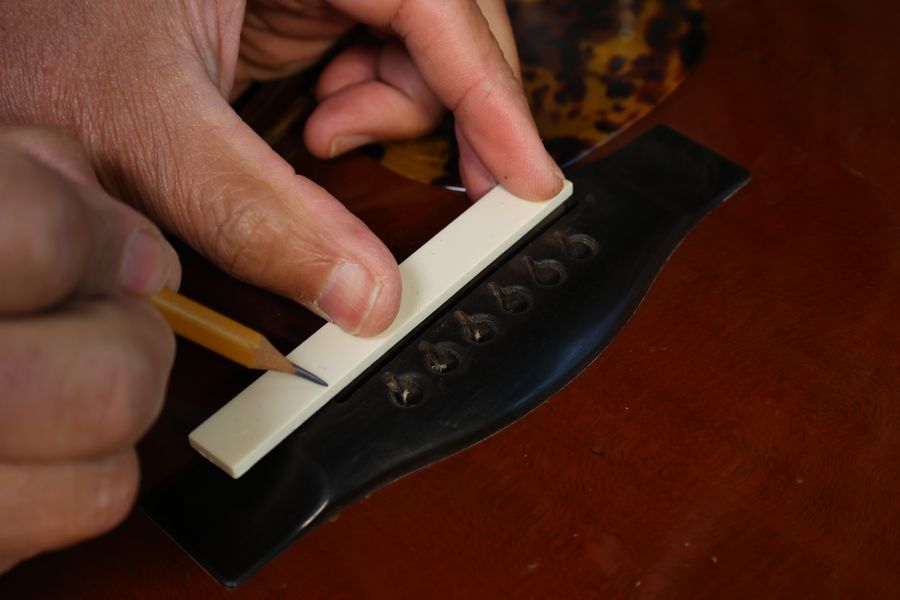

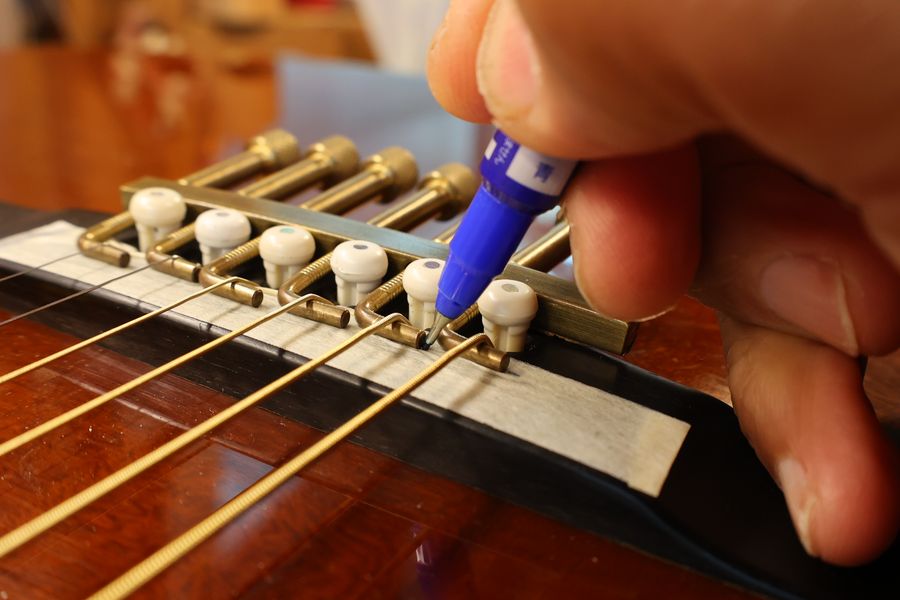

3.サドル山位置を書き写していきます。
4.サドル溝に合わせてサドルスラブを切り出します。

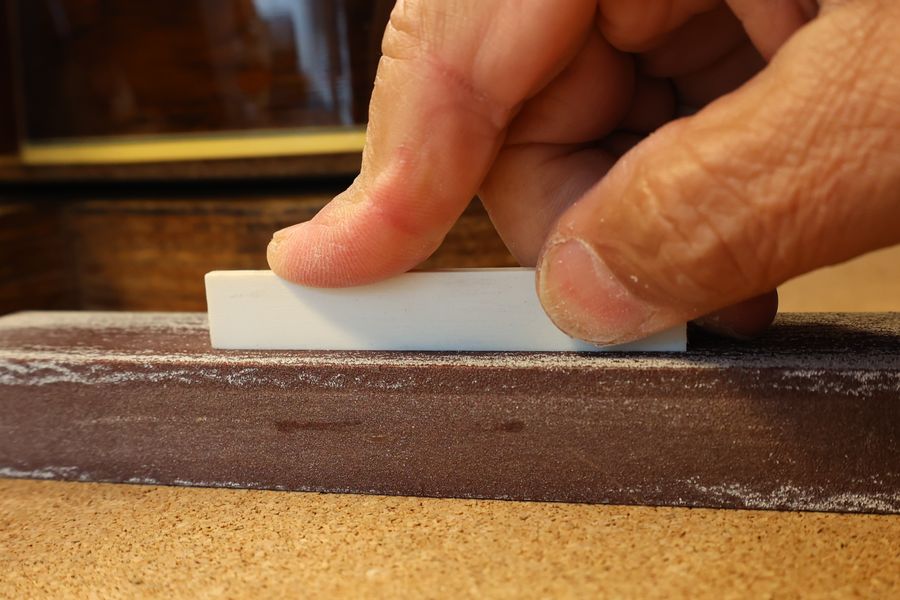

5.サドルの底はフラットファイルで平面をつけていきます。
6.サドル溝にピッタリはまるように加工できました。

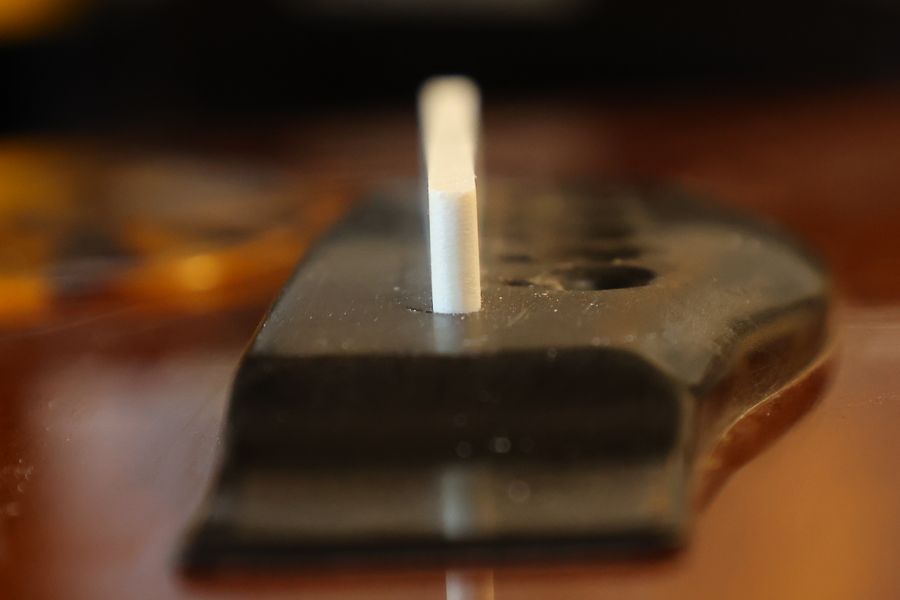

7.サドルの端も溝にピッタリはまっていることを確認します
8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
9.サドル高の切り出しを終えました。

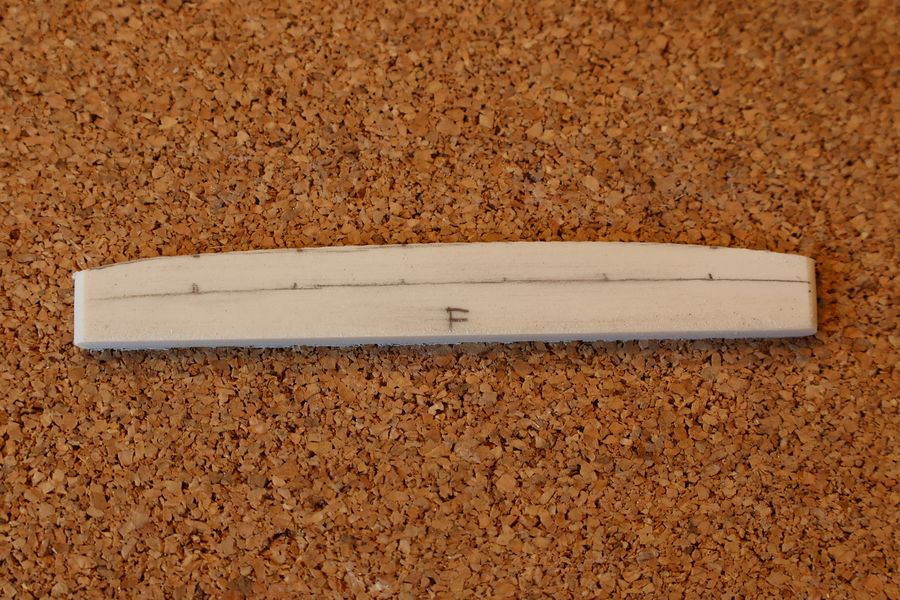

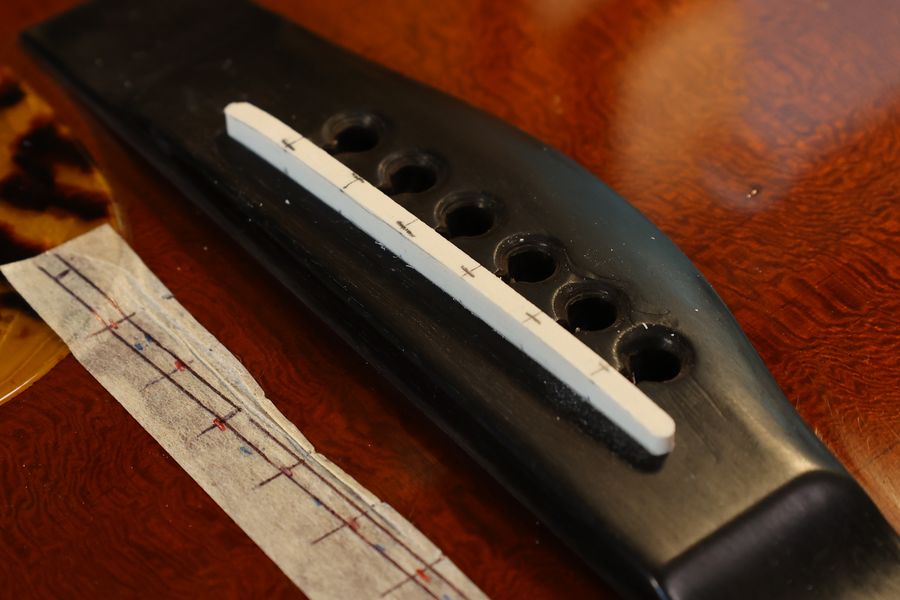

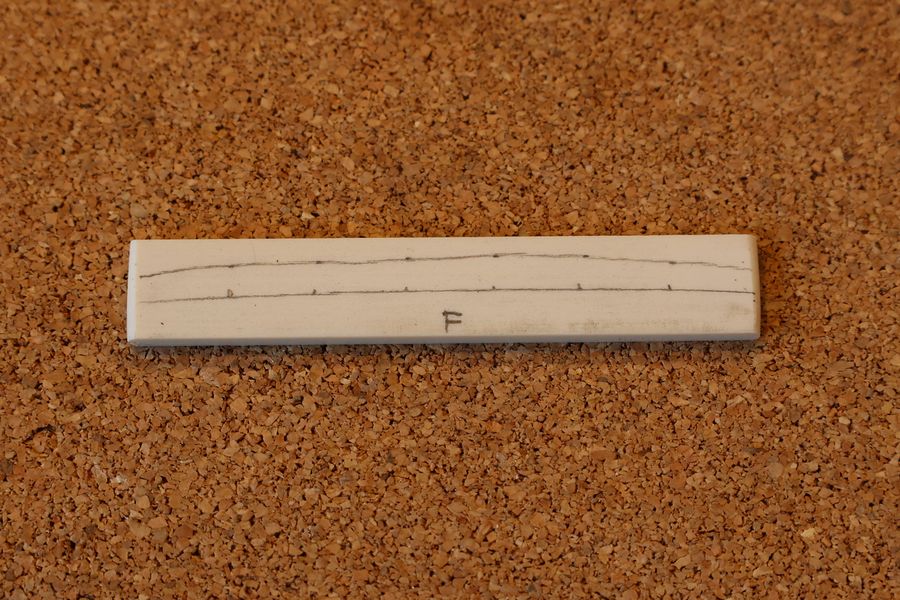

10.サドル高を切り出したサドル上部にピーク位置を書き写します。

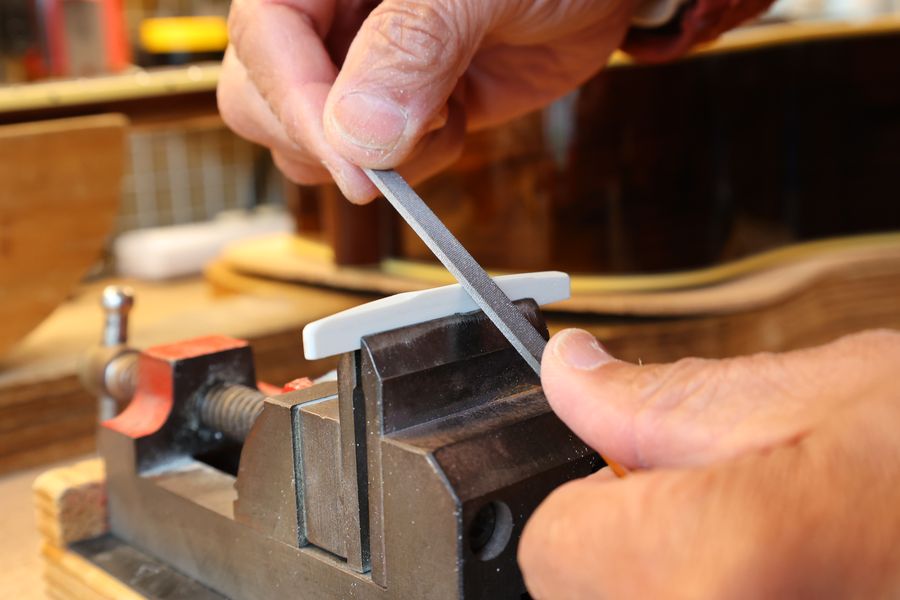

11.サドルピーク位置を削りだしていきます。

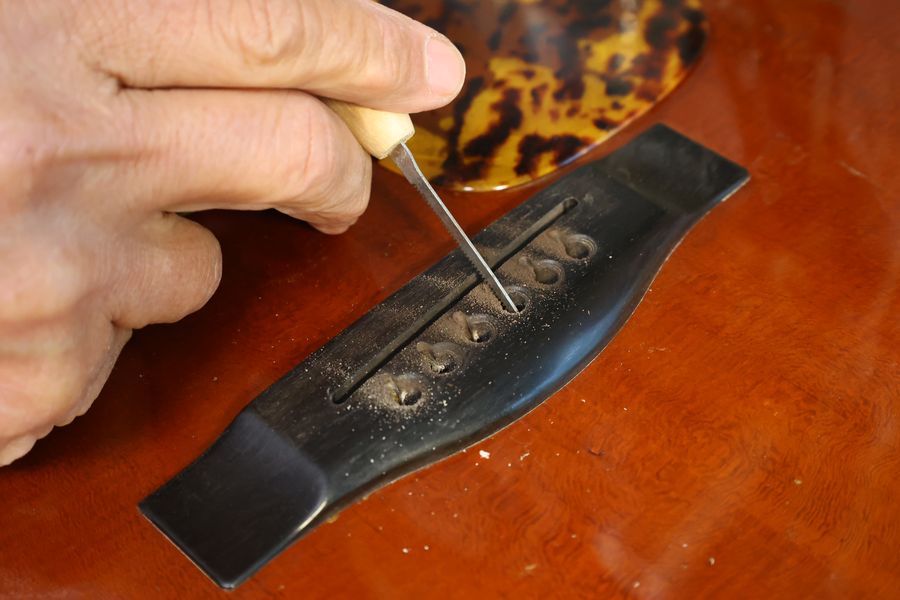

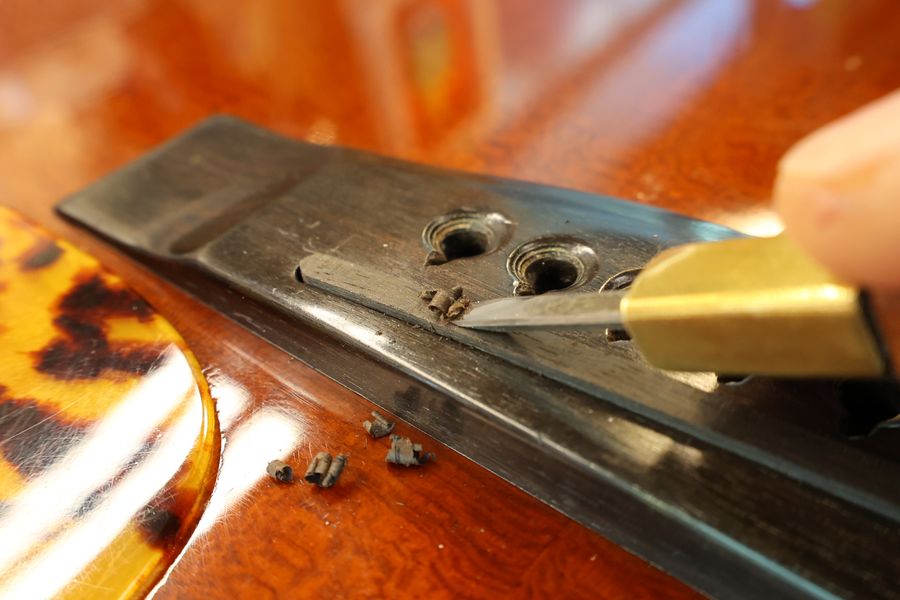

12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

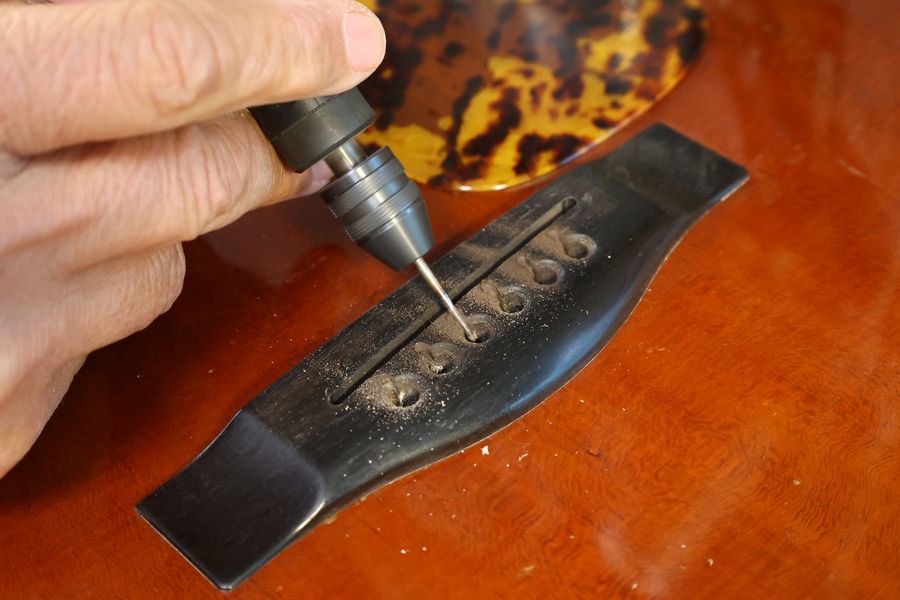

13.さらにミニルーターで弦の導出角度をつけていきます。

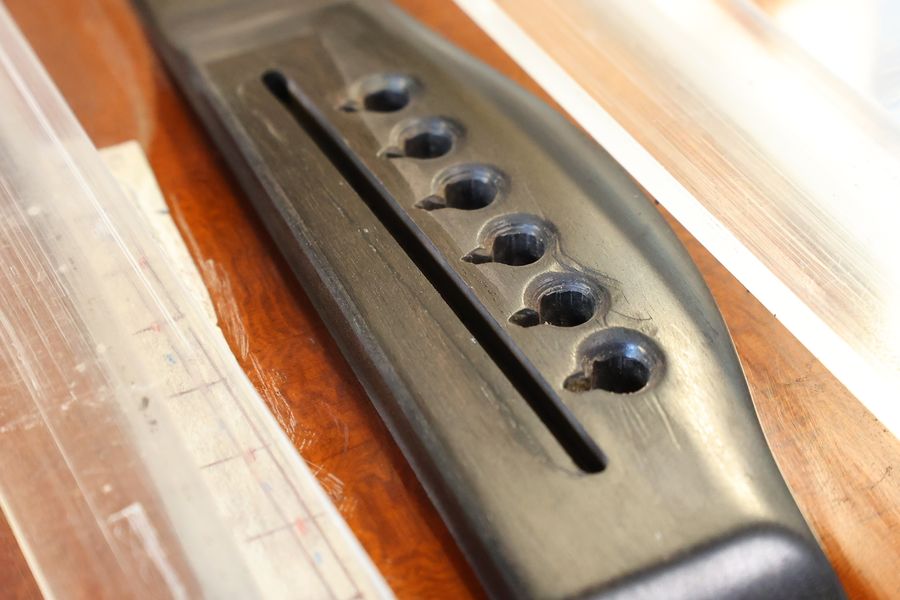

14.ブリッジピン穴加工を終えました。
15.サドルを取り付けました。

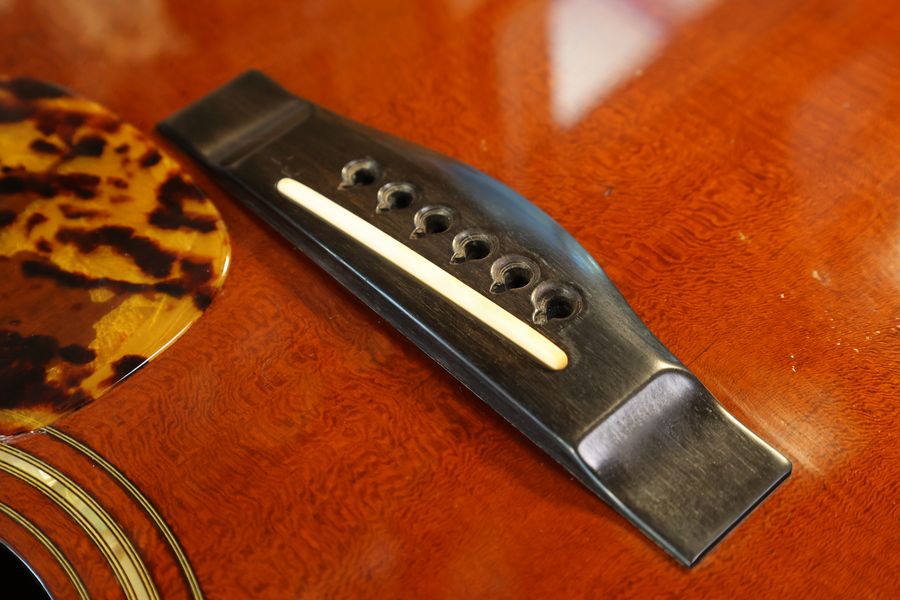

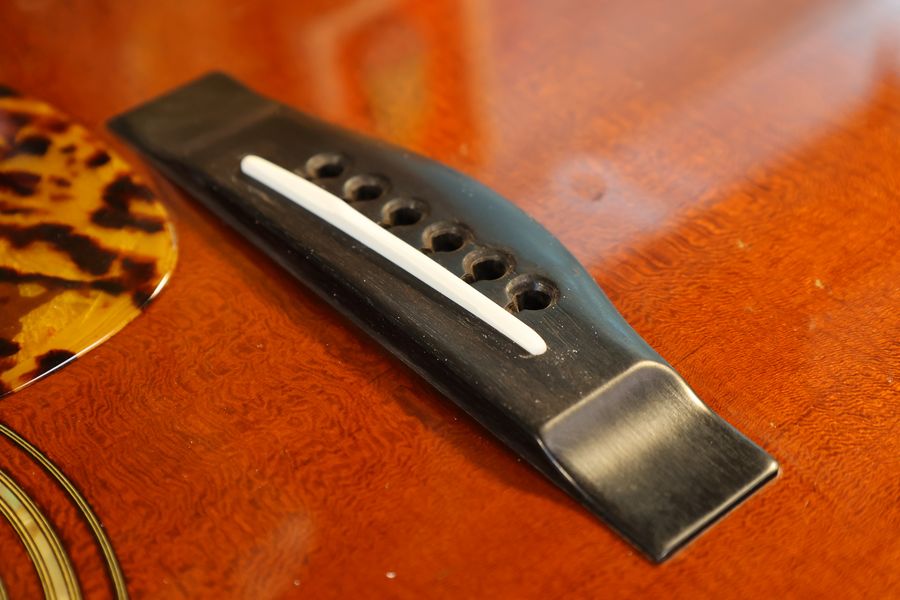

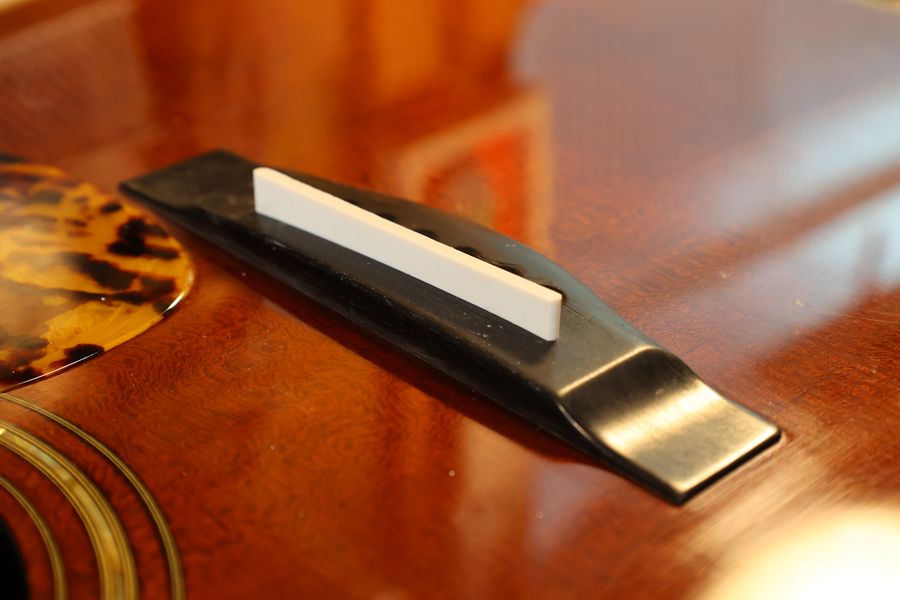

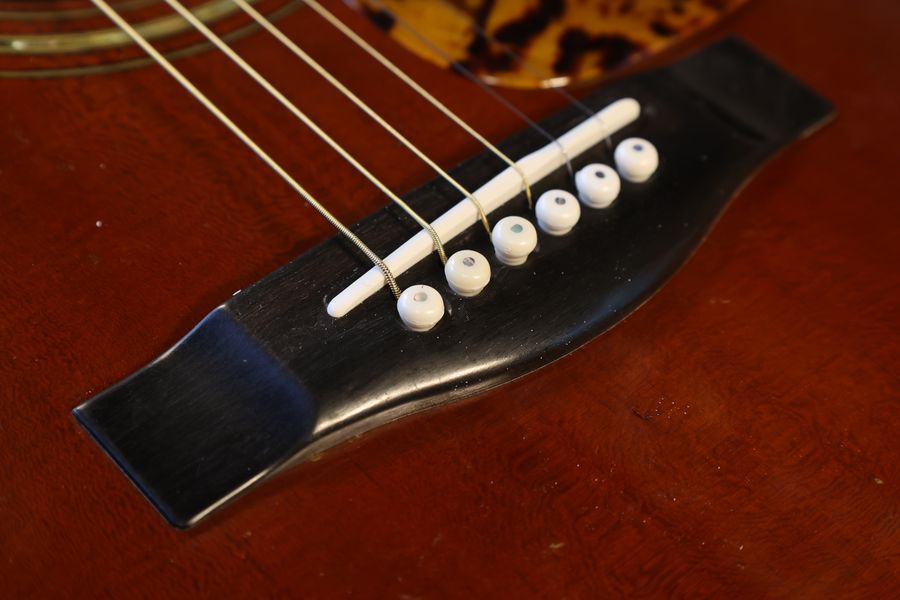

16.完成したブリッジとサドルです。

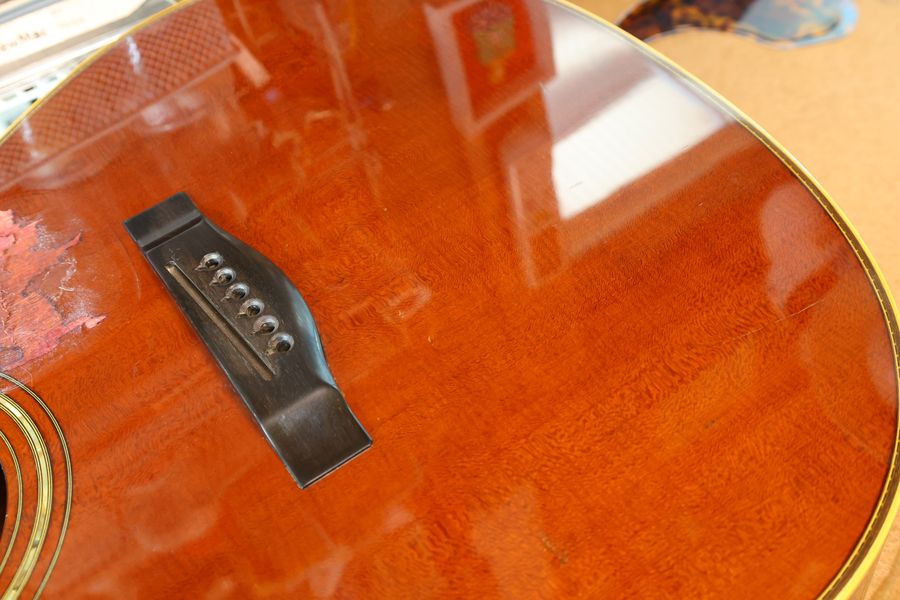

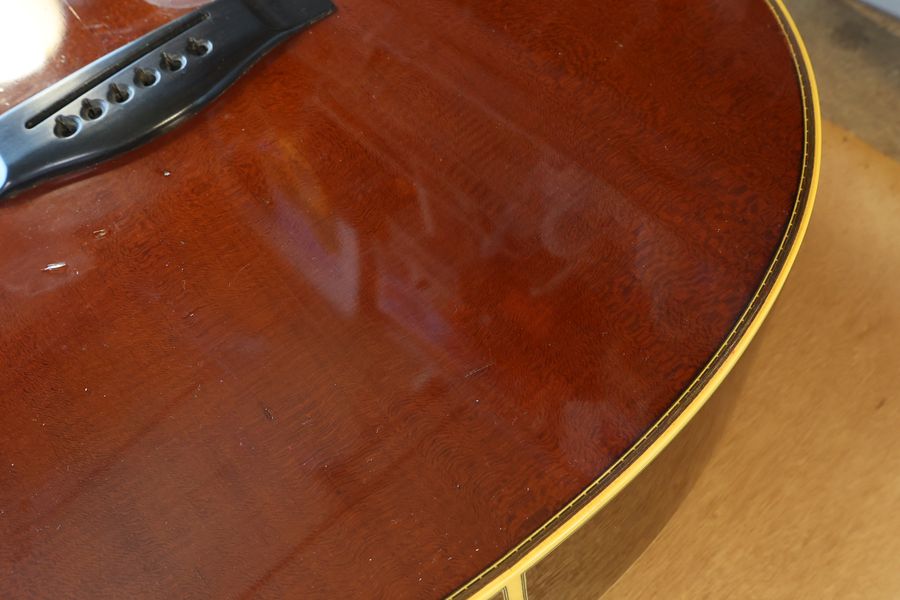

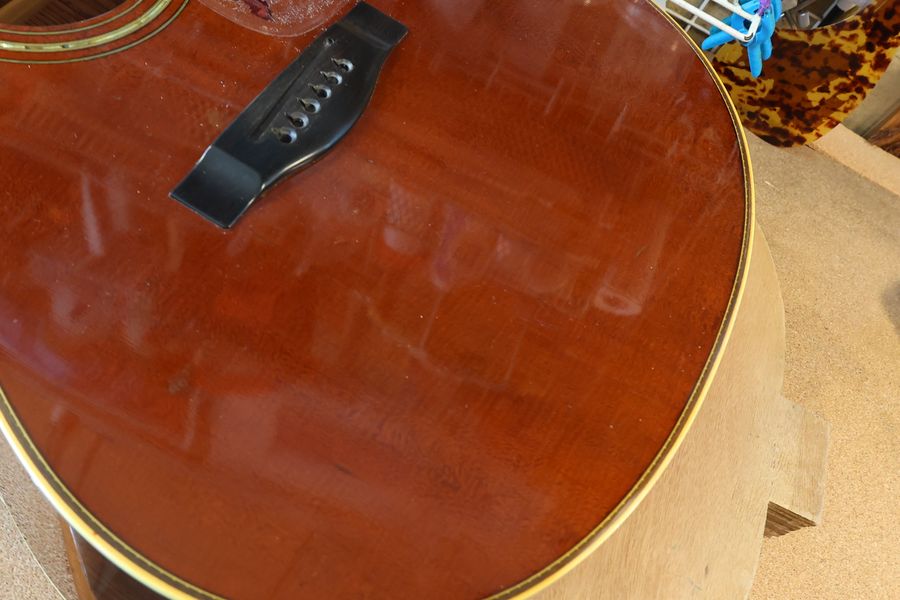

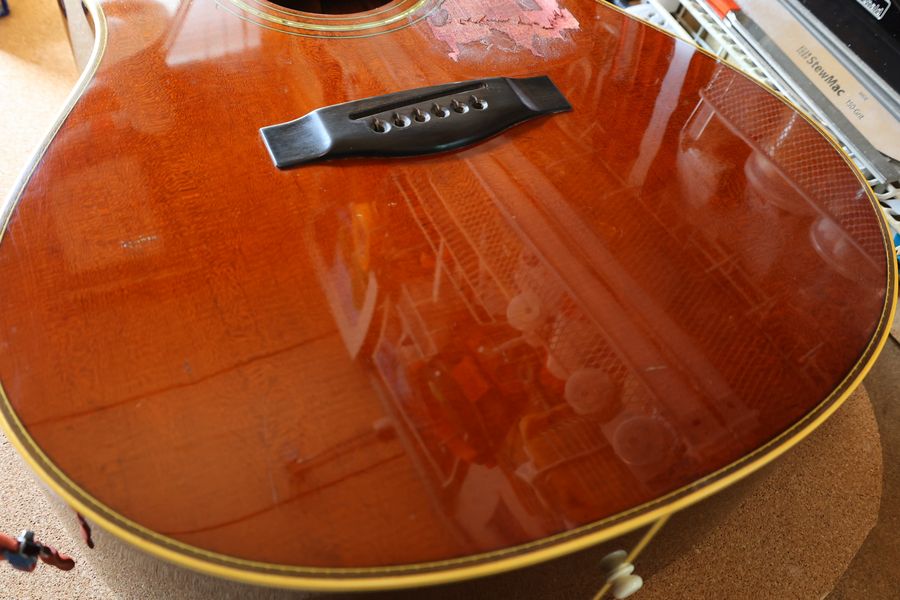

1.リペア前のトップ板です。

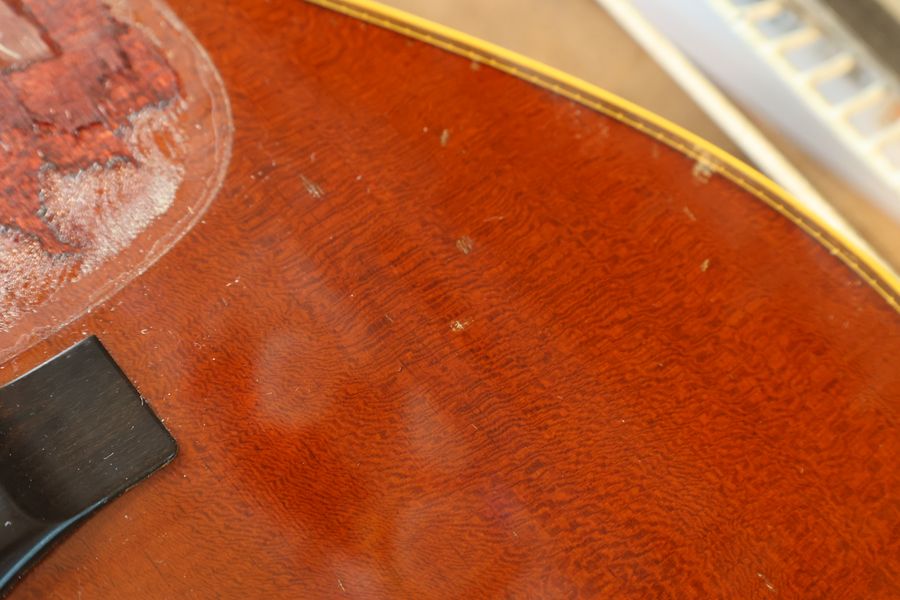

2.ブリッジ周辺に細かい打痕跡が見られます。

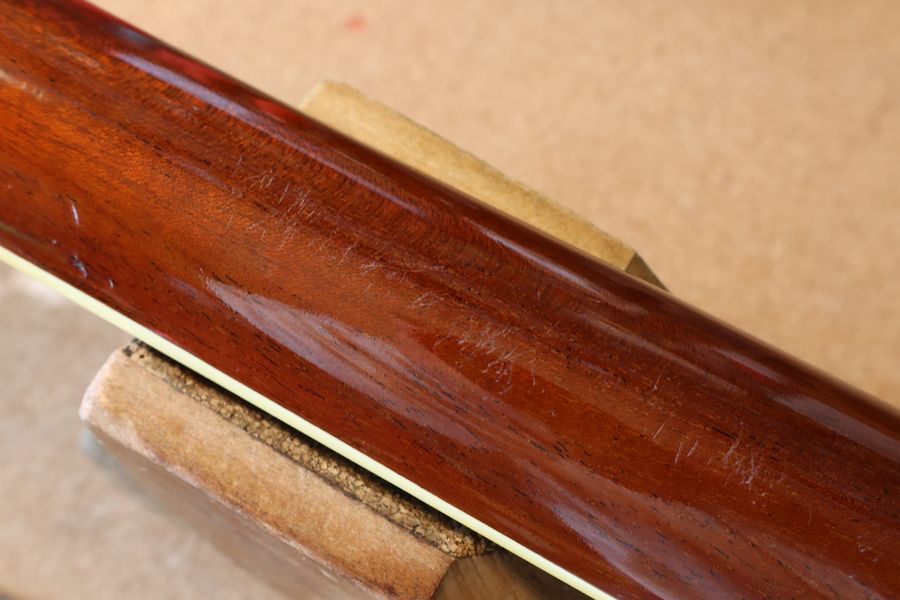

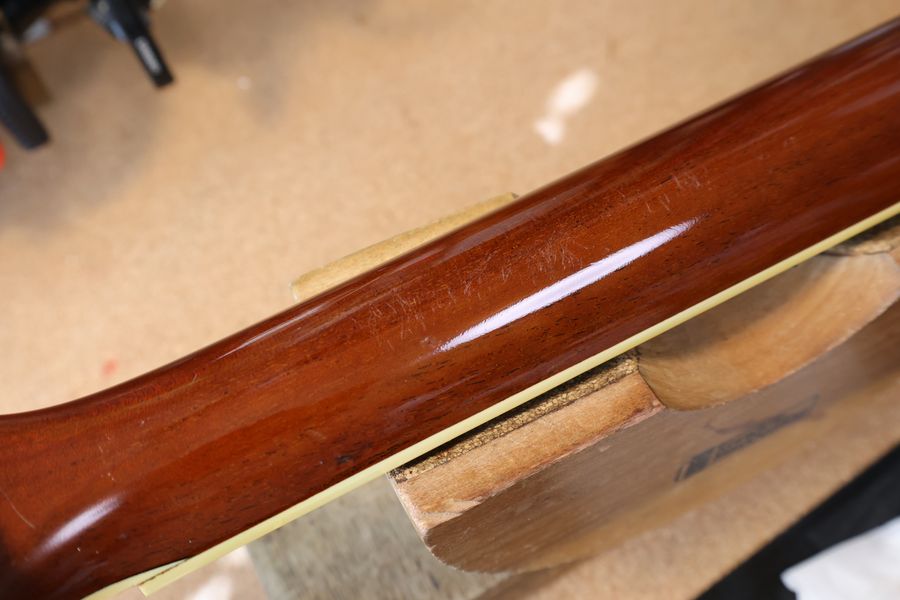

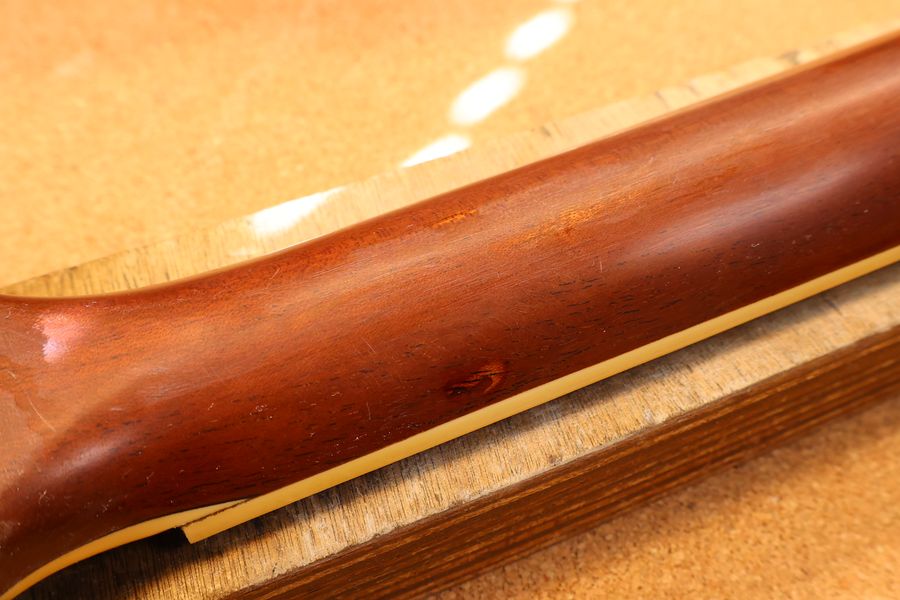

3.ネック裏にも打痕、擦り傷が見られます。
4.カポ装着の後も見られます。
5.タッチアップを行いましょう。クリアラッカーを打痕跡に乗せていきます。
6.全体に乗せました。

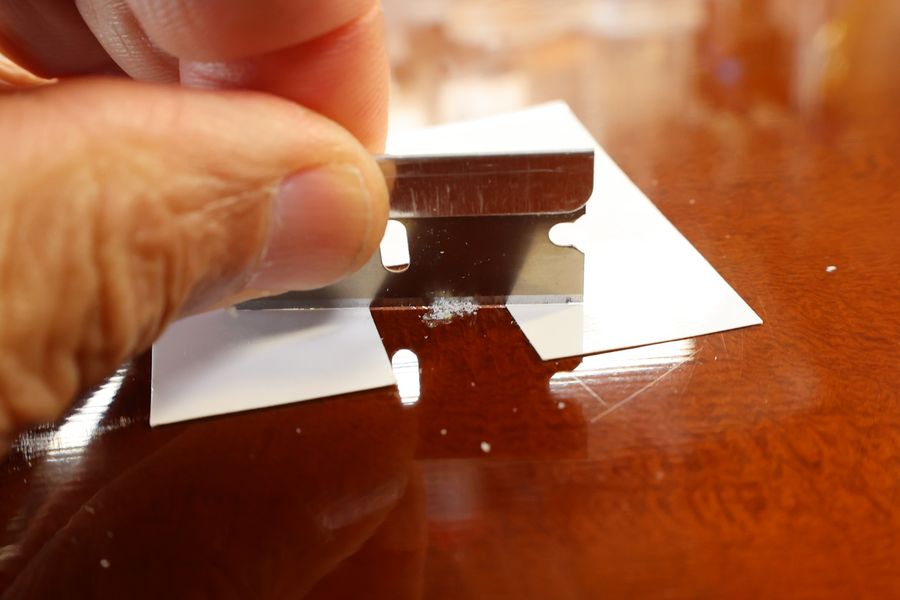

7.ラッカー固着後、盛り上がった部分をスクレイパーで削り取っていきます。
8.ネック裏側も同様にクリアラッカーを乗せていきます。
9.スクレイパー処理を終えたところです。

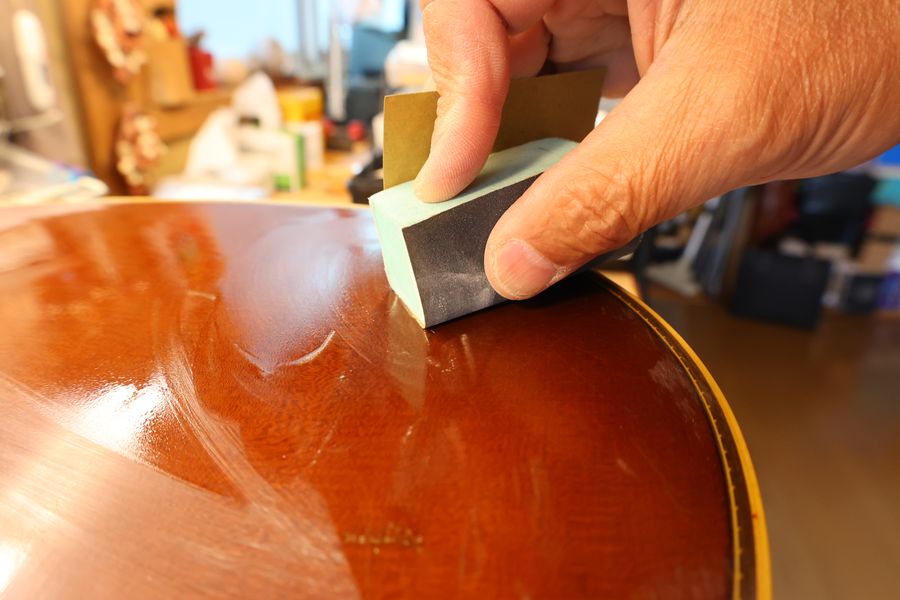

10.さらに水研磨を行います。
11.水研磨を終えました。

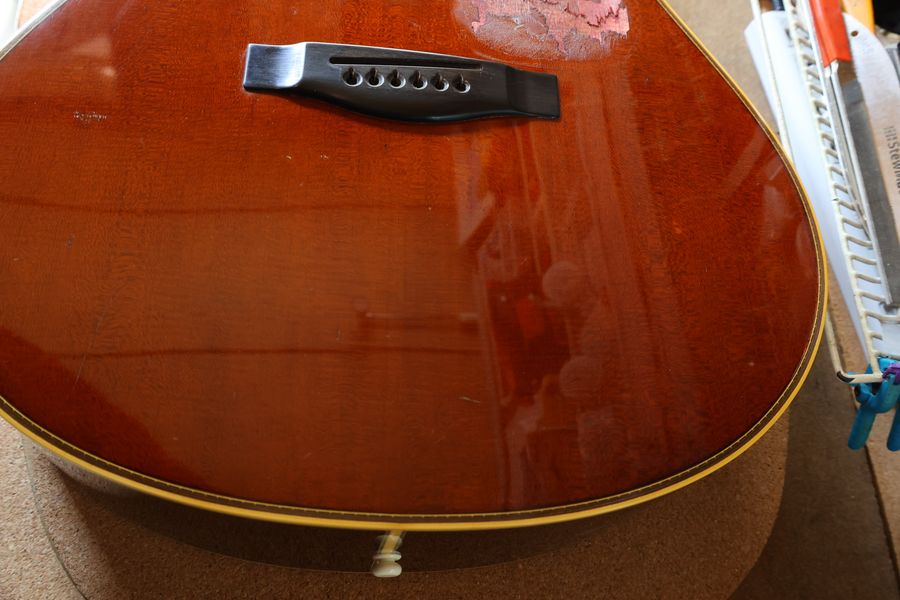

12.細かい打痕跡はほとんど目立たなくなりました。
13.深い傷は完全に消すことはできませんでした。

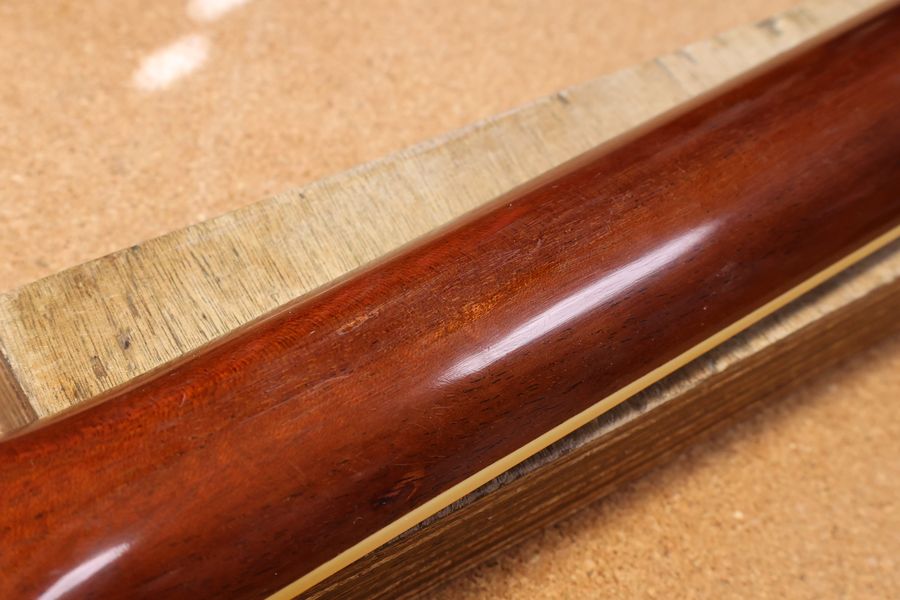

14.ネック裏側も水研磨を行いました。

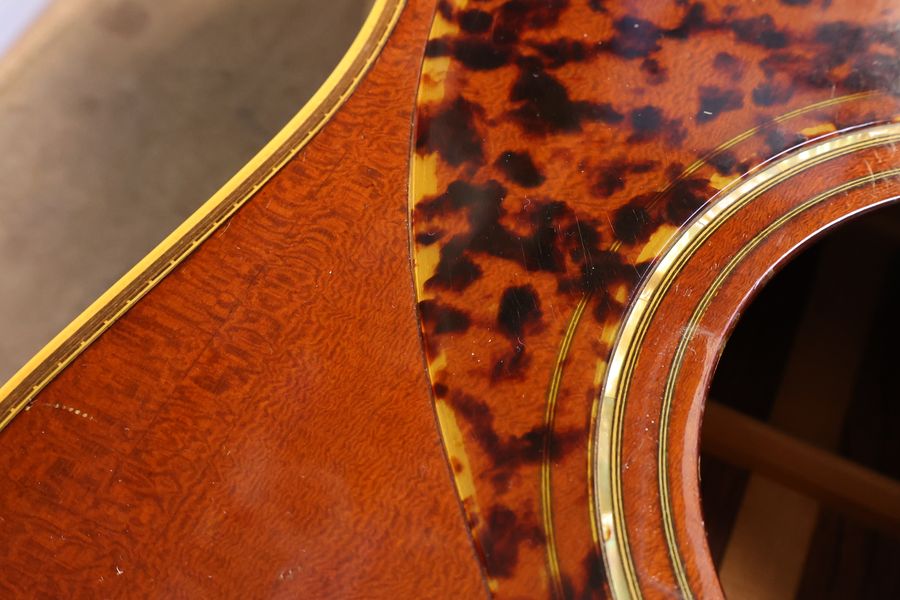

1.オリジナルピックガードです。
2.周囲に浮きが見られます。
3.新しいものと交換します。

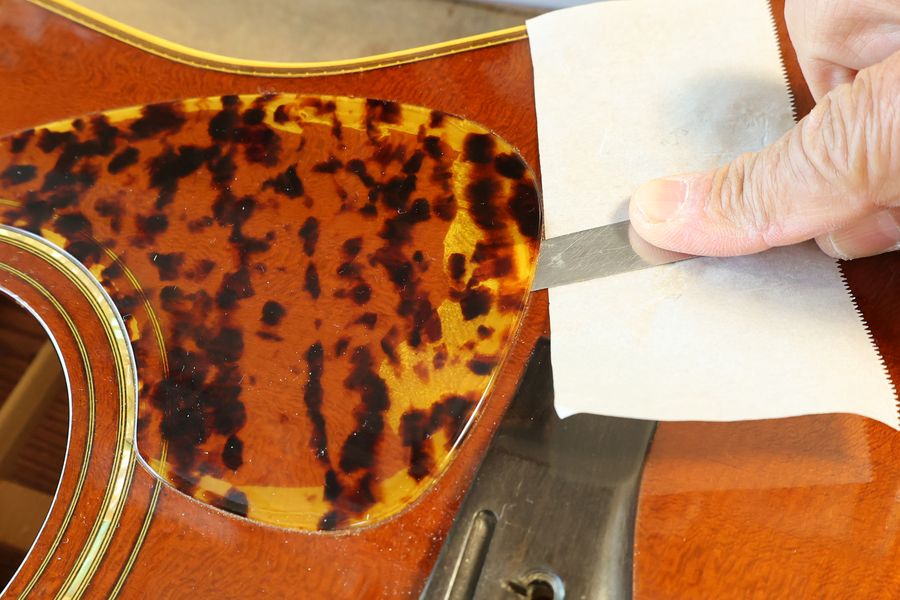

4.浮き部分からナイフを挿入していきます。
5.以前にピックガード脱着を行ったようで、中央部分は堅く固着しています。
6.オリジナルピックガードを取り外しました。

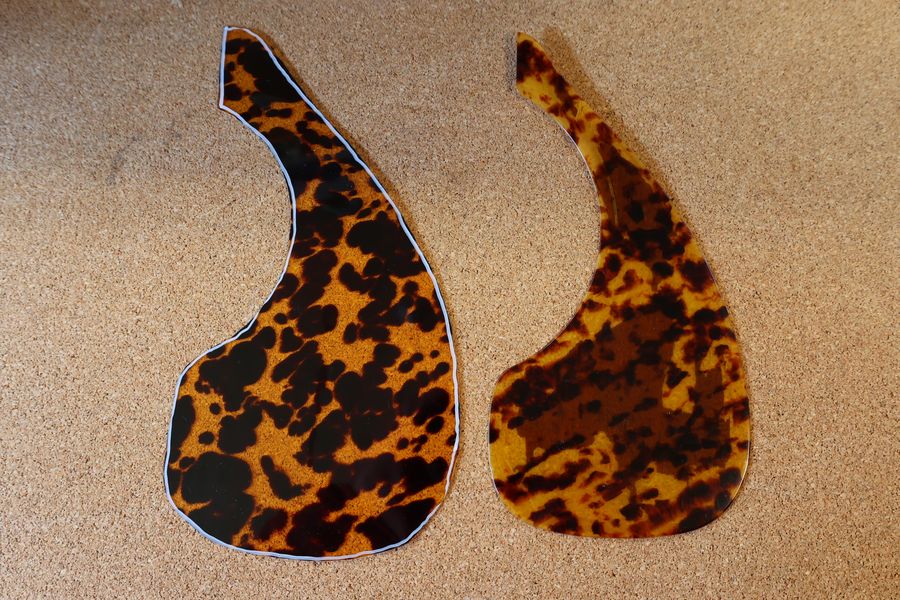

7.TOR-TIS素材をオリジナルよりも少し大きめに切り出しました。
8.オリジナルを仮付けしました。

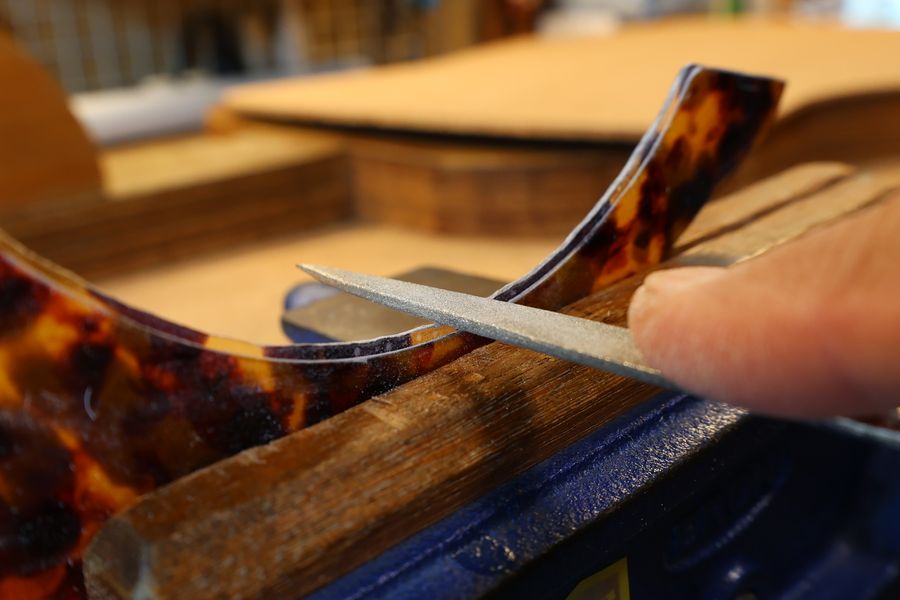

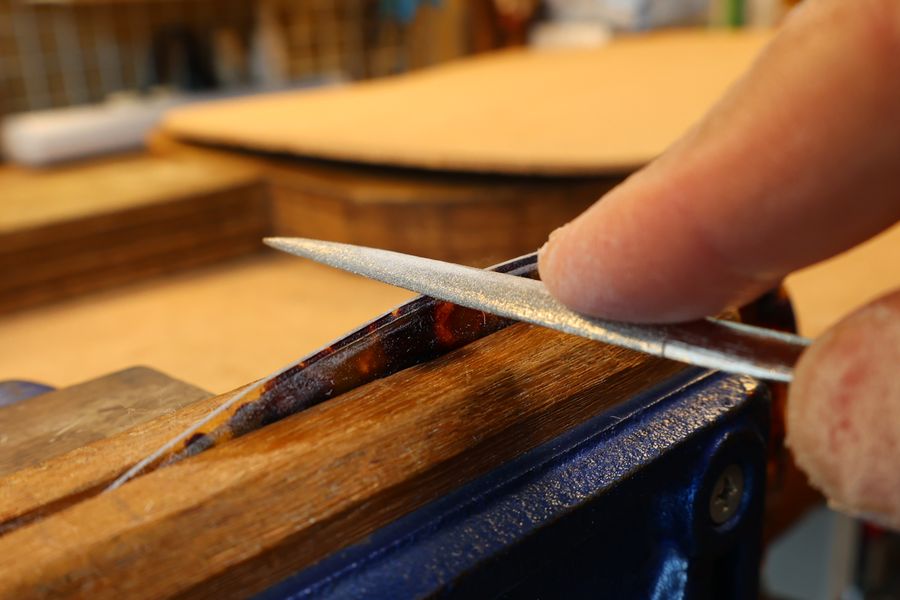

9.周囲を削っていきます。

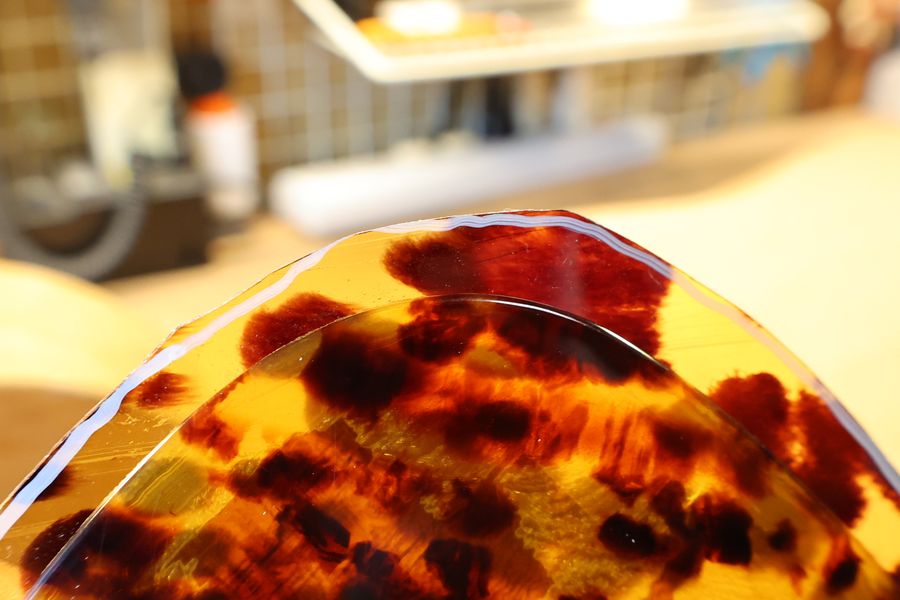

10.TOR-TIS素材は常温では非常に堅くもろいので慎重に削っていきます。

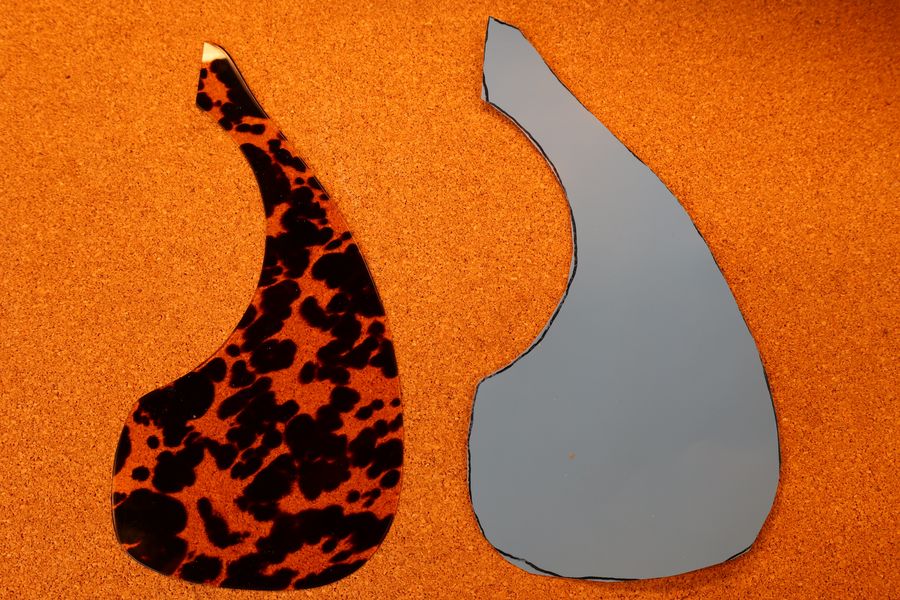

11.新しいピックガードを削り出し、両面接着シートを大きめに切り出しました。

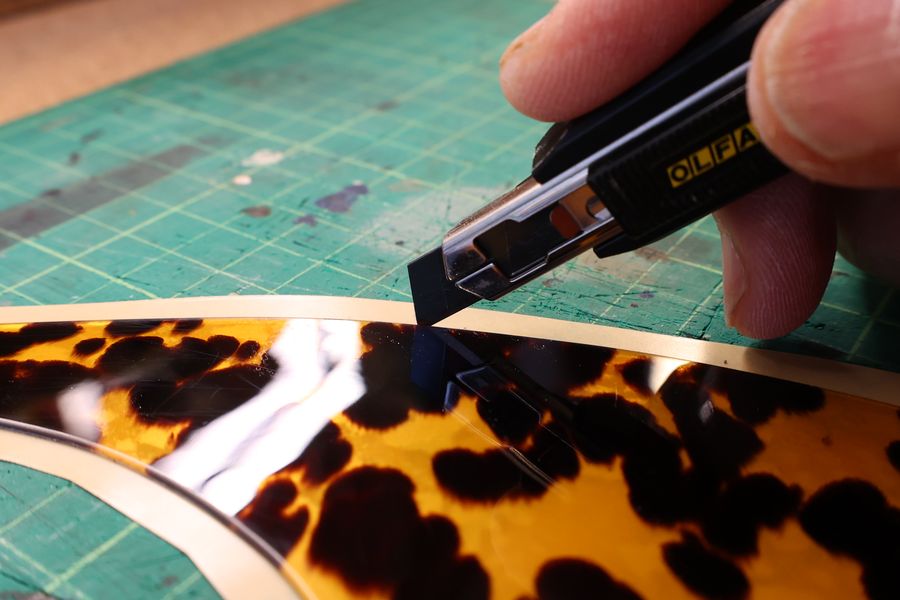

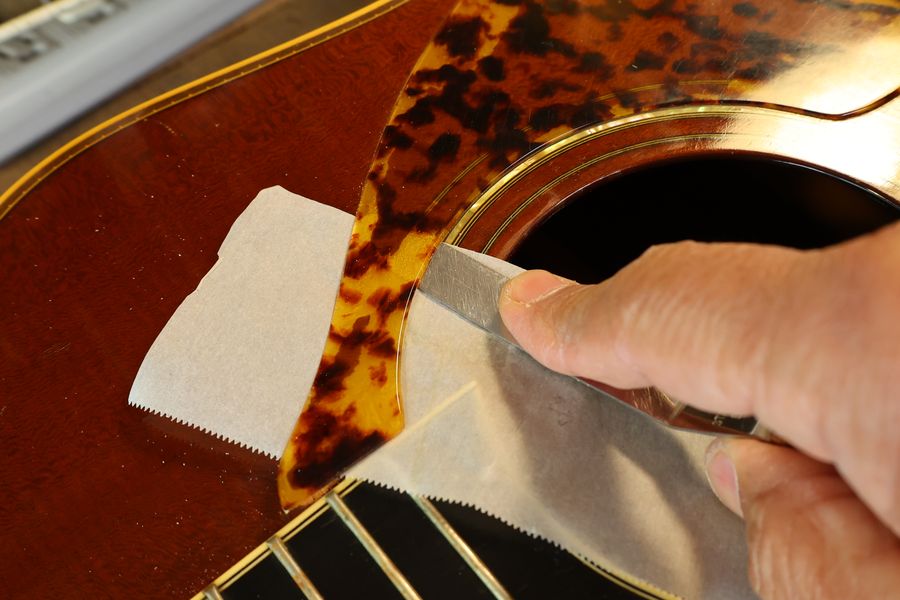

12.はみ出した部分をカットしていきます。

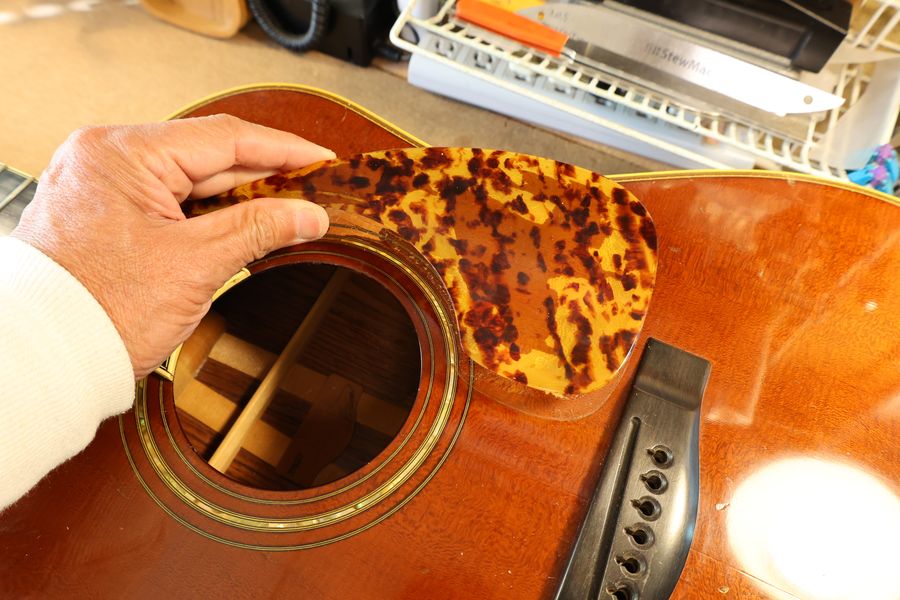

13.位置決めを行っています。

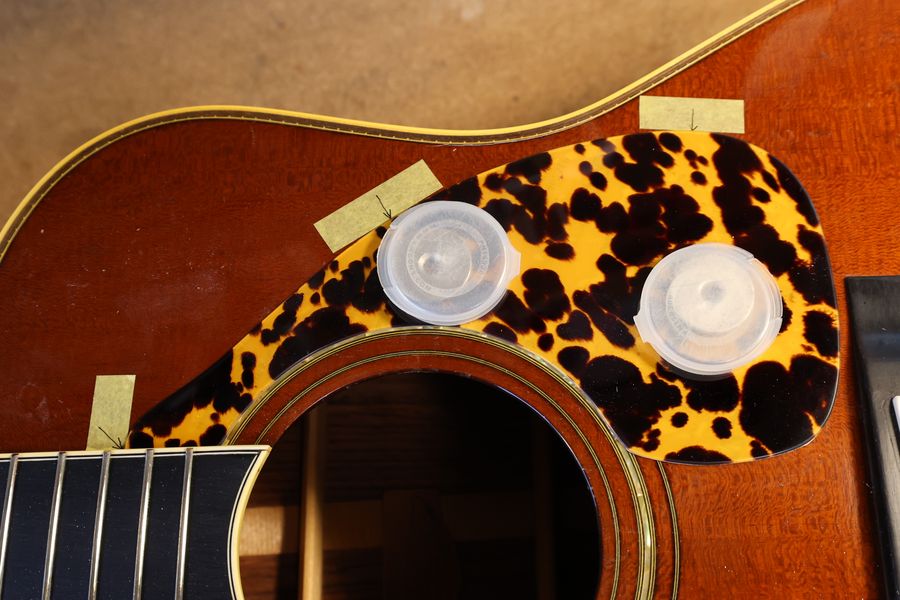

14.新しいピックガードを接着しました。
15.弦を張りました。

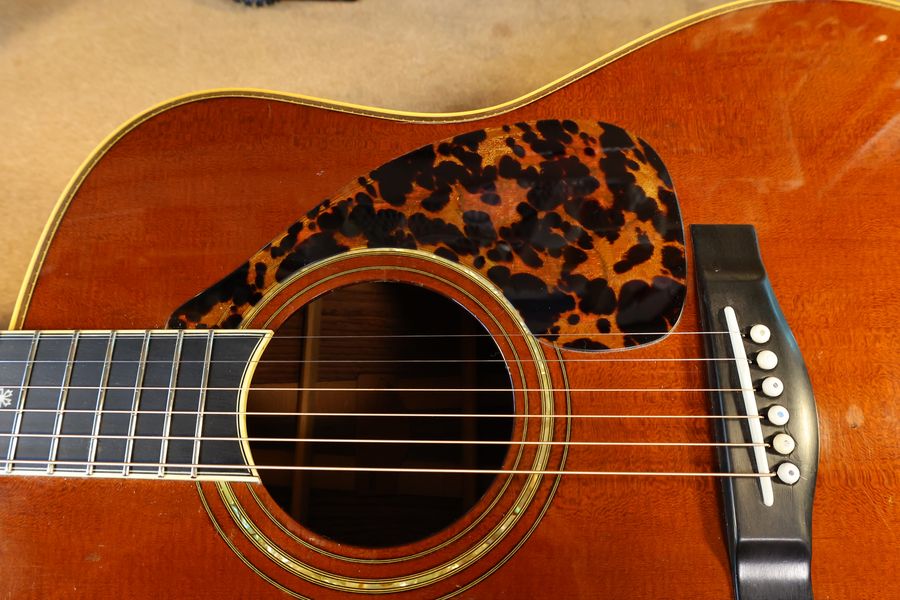

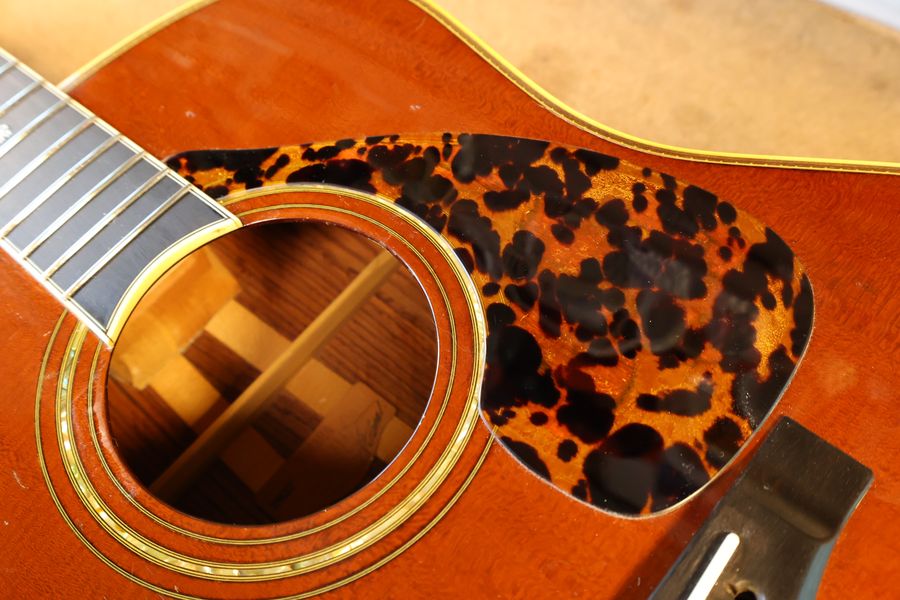

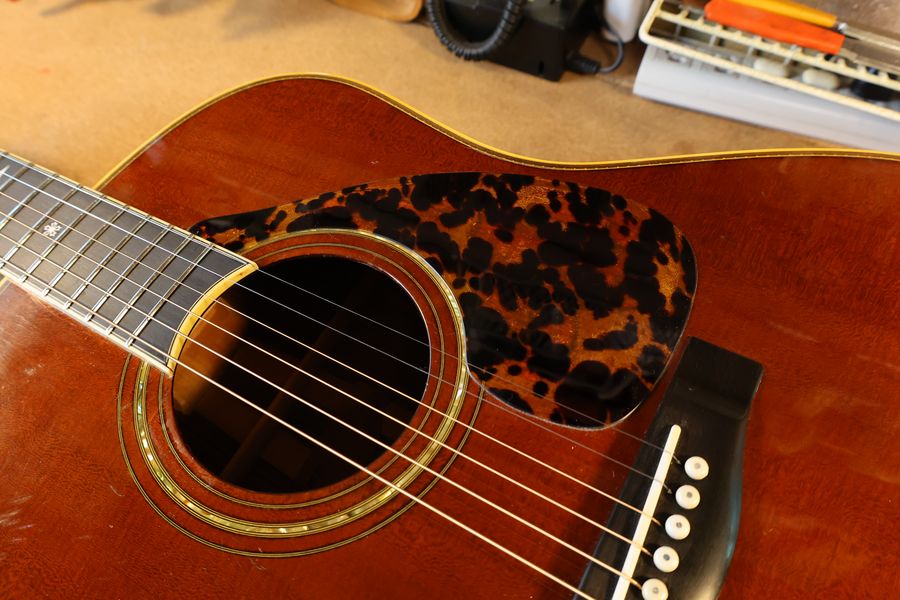

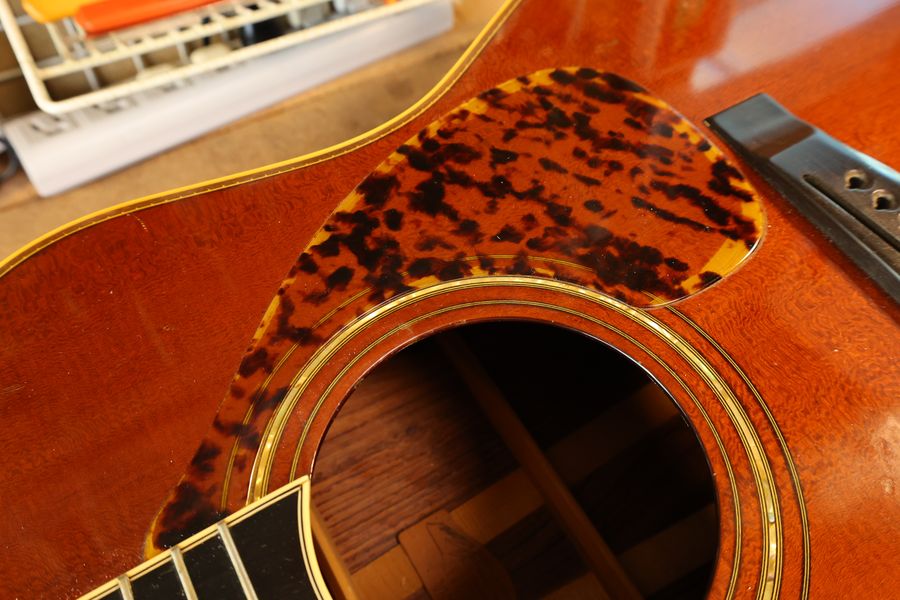

16.ピックガード交換でギターの表情が明るくなりました。
