ボディ・リペア

ネックブロック浮きリペア

•

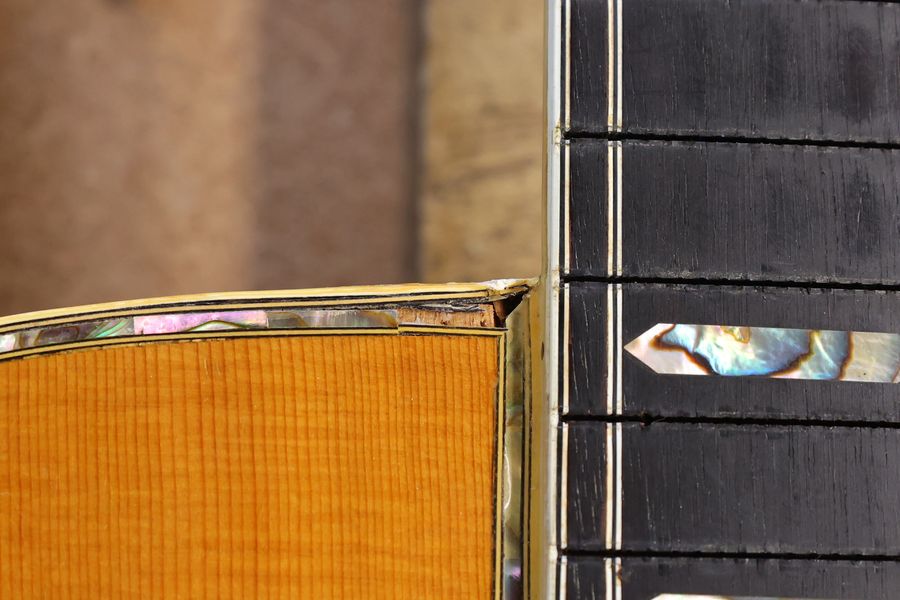

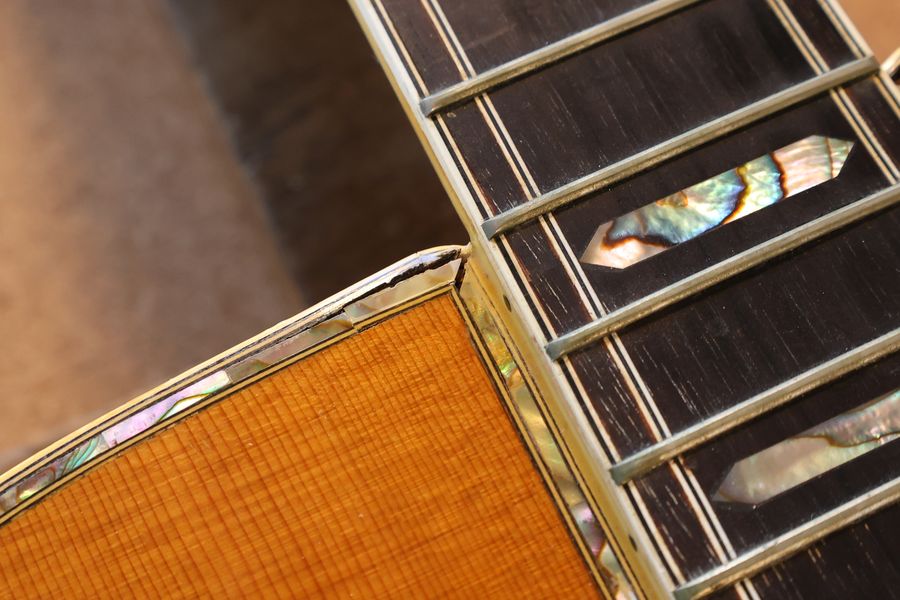

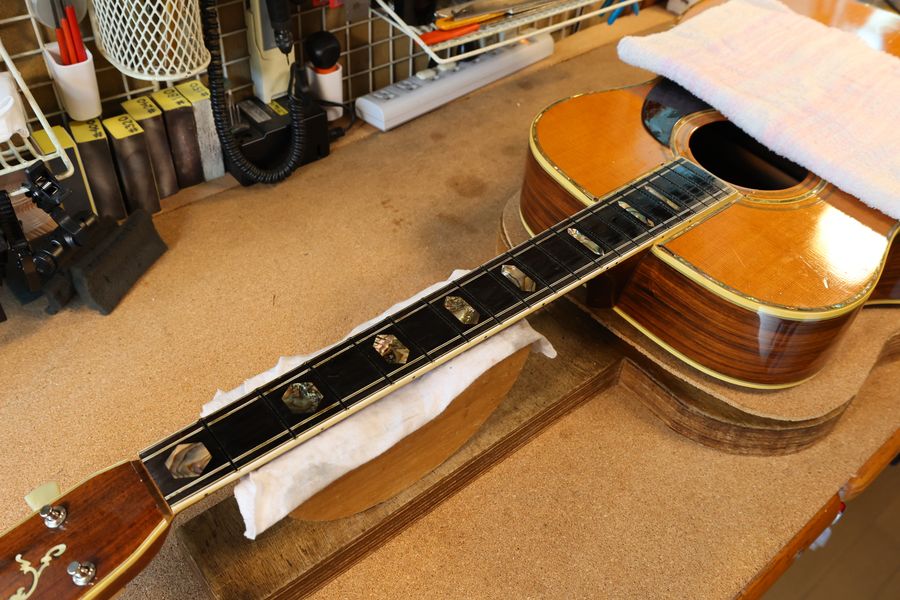

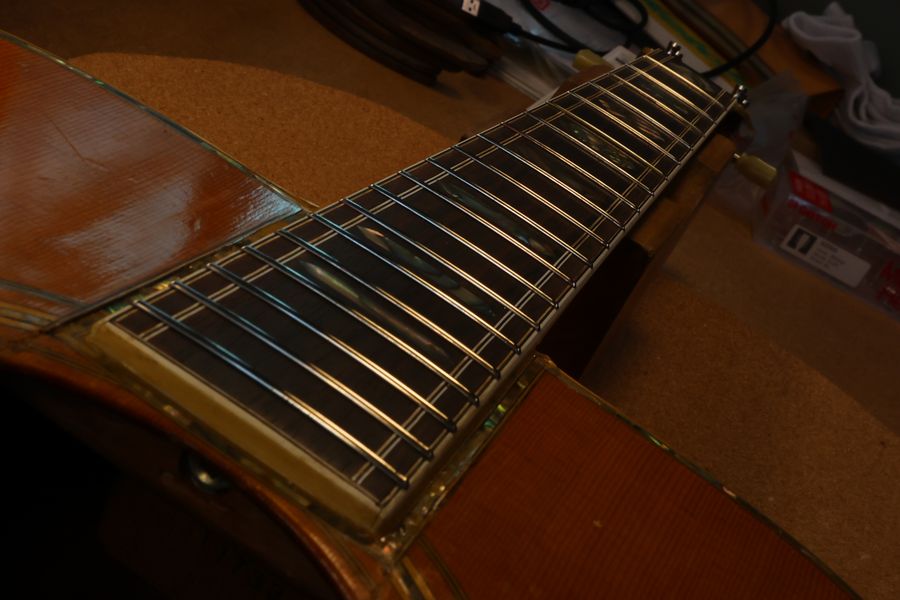

  1.リペア前のフィンガーボードの様子です。
•

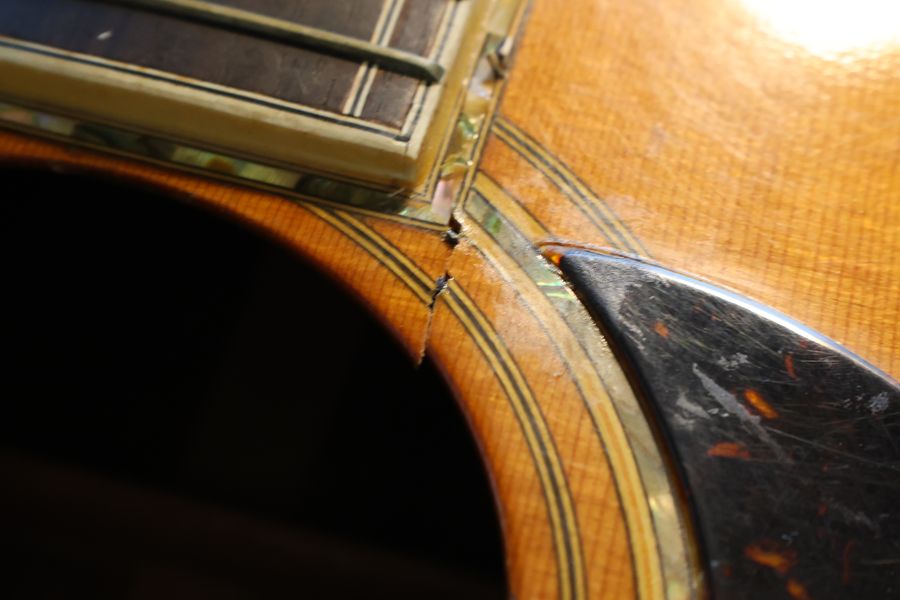

  2.サウンドホール側にフィンガーボードが食い込む状態になっています。
•

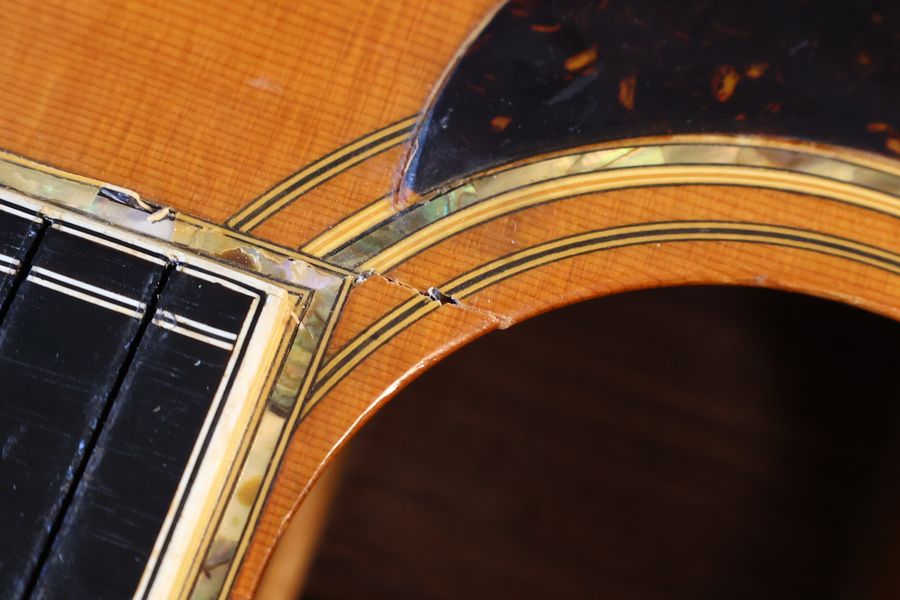

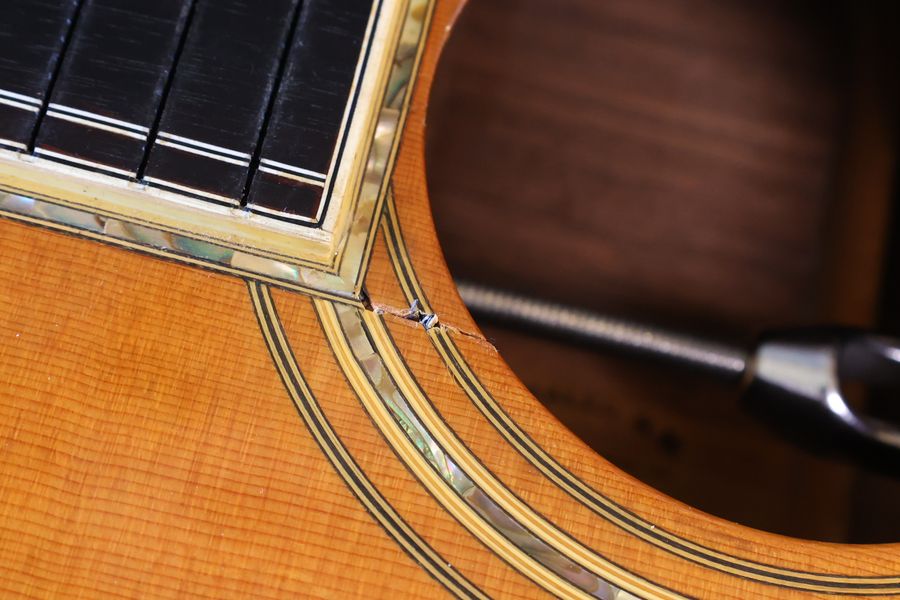

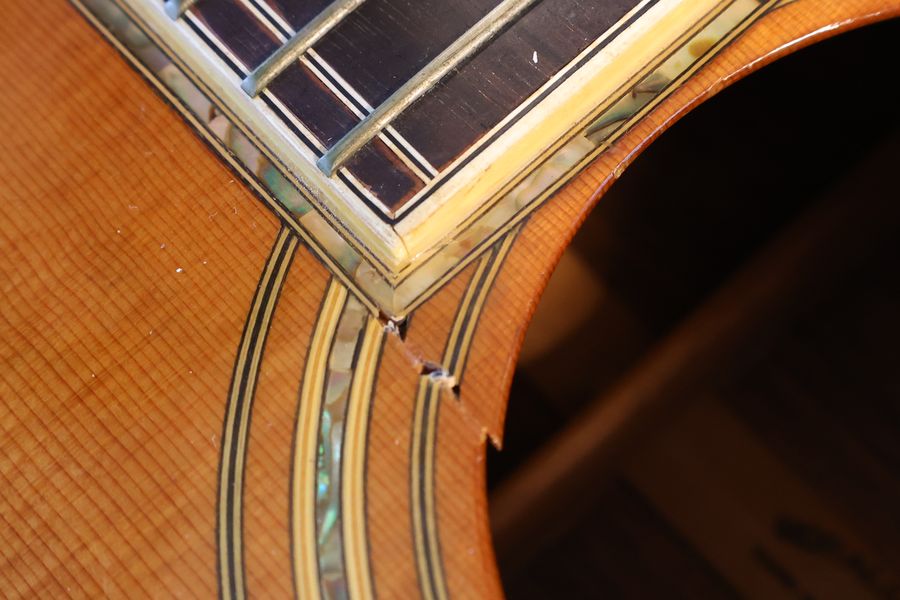

  3.トップ板割れも伴っています。
•

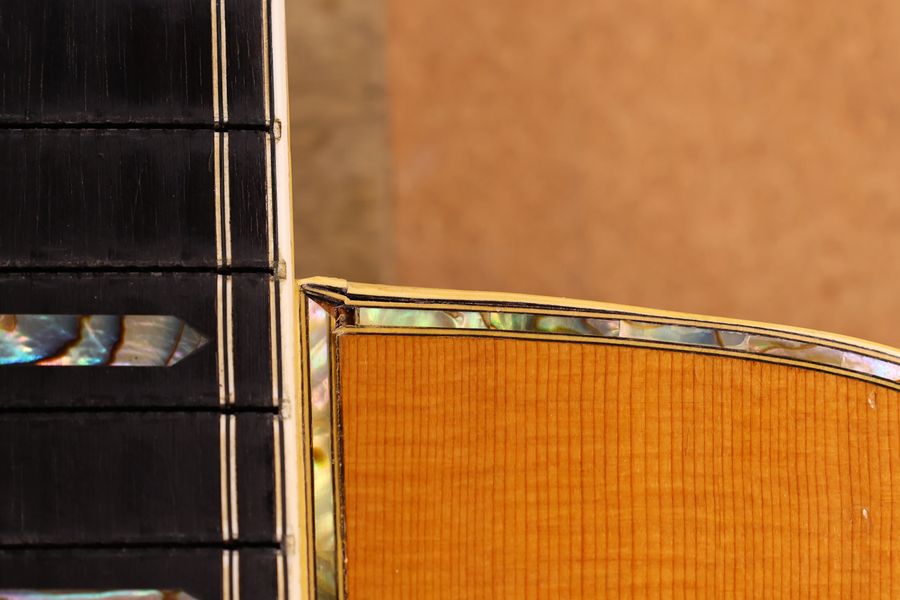

  4.ネックもボディに食い込んでいます。
•

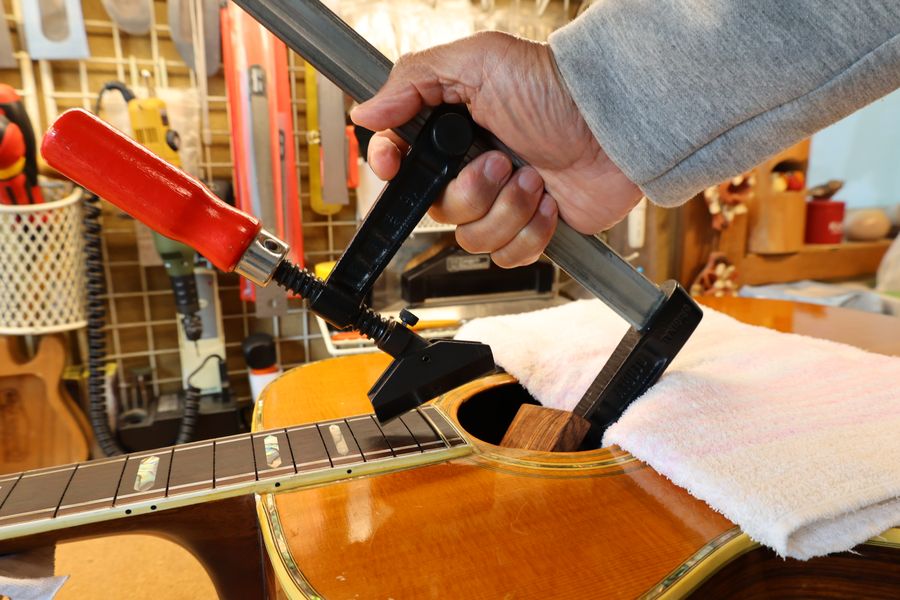

  5.ネックを強制すると同時に、ネックブロックを接着補強します。
•

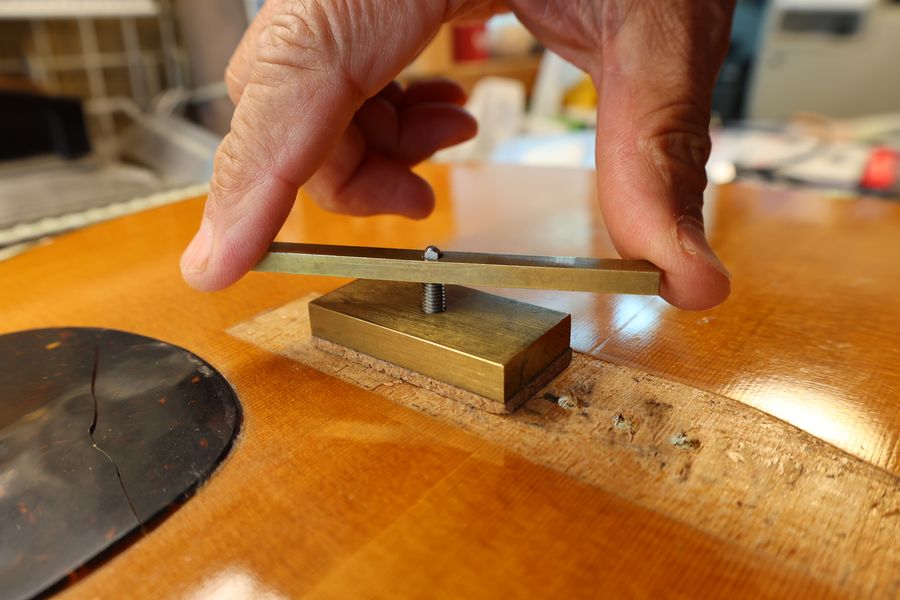

  6.これはボディ内に封入してネックブロックを本来の位置に戻すジャッキジグです。
•

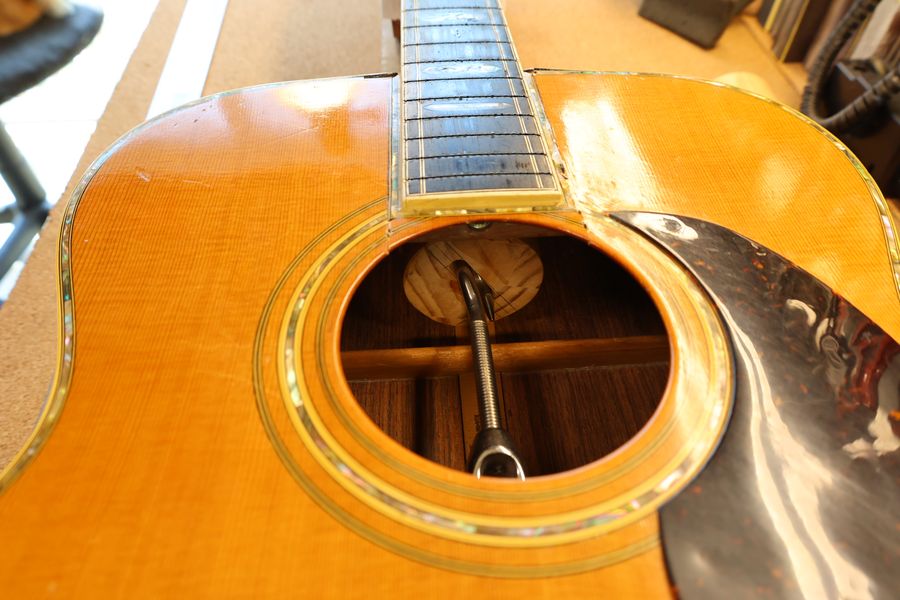

  7.ジャッキをボトム部とネックブロックの間にセットしました。
•
  8.ネックブロックを本来の位置に戻していきます。
•
  9.フィンガーボードを本来の位置に戻しましたが、適正弦高を維持するためにネックブロックをさらに奥まで押し込みました。
•

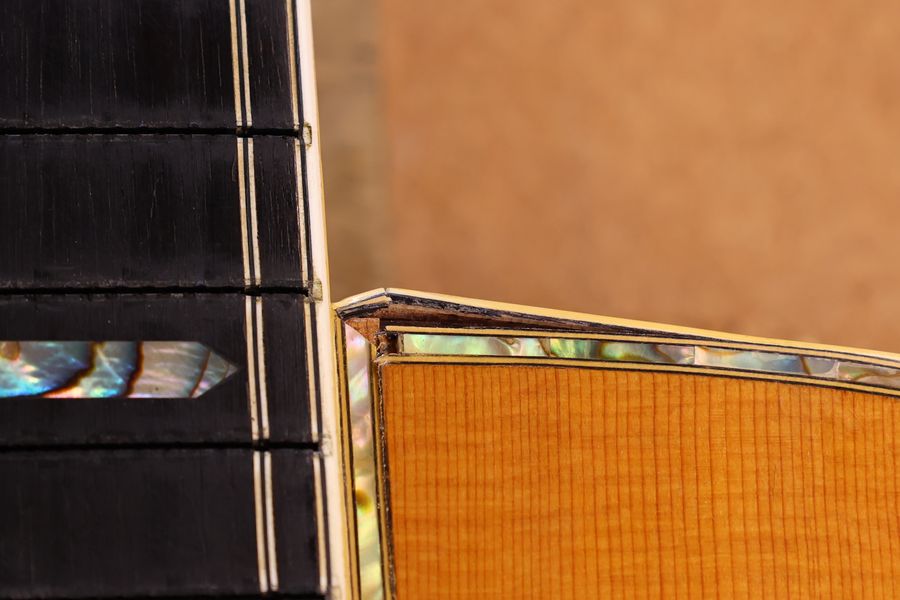

  10.この位置で弦高は6弦で2mm程度になる見込みです。
•

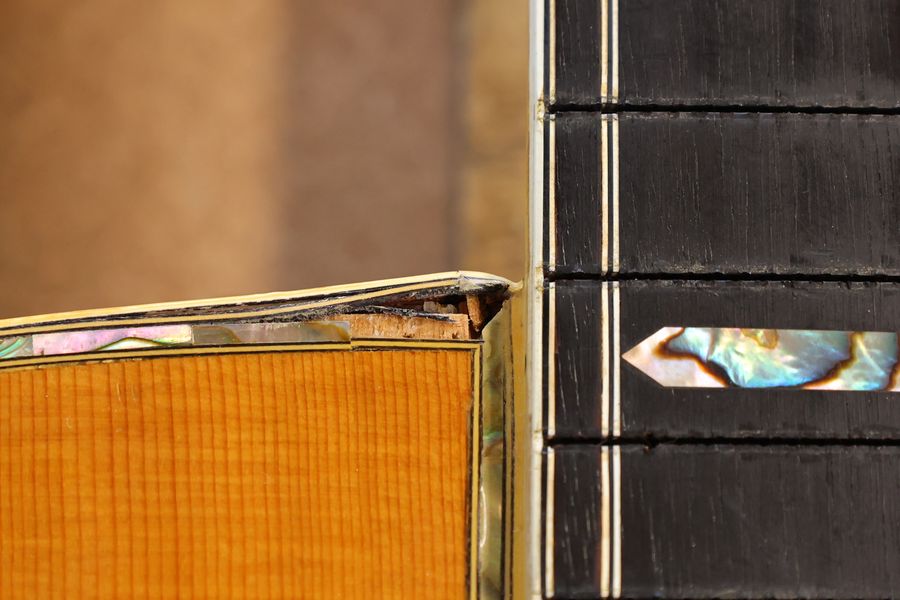

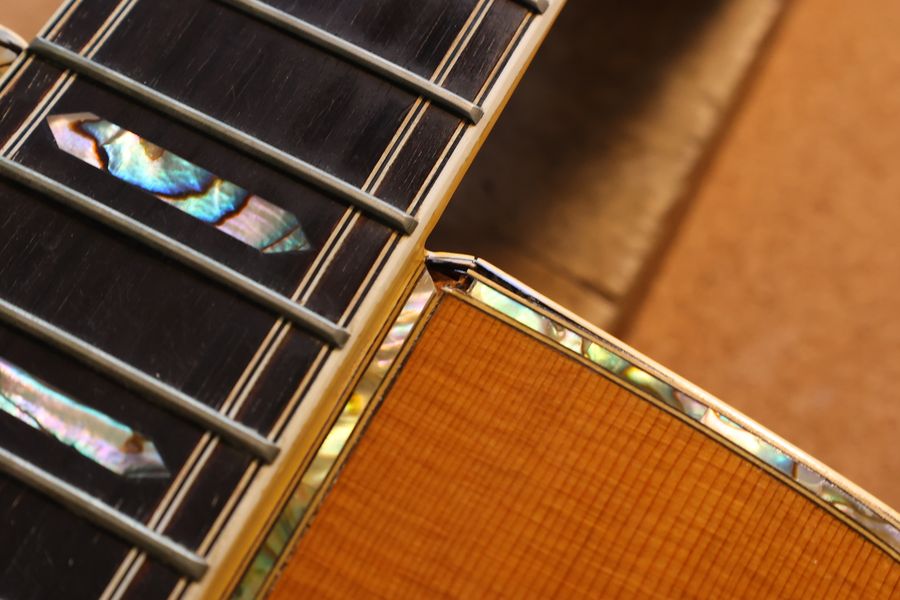

  11.ネック・バインディングです。
•
  12.外側に盛り上がる状態になりました。
•

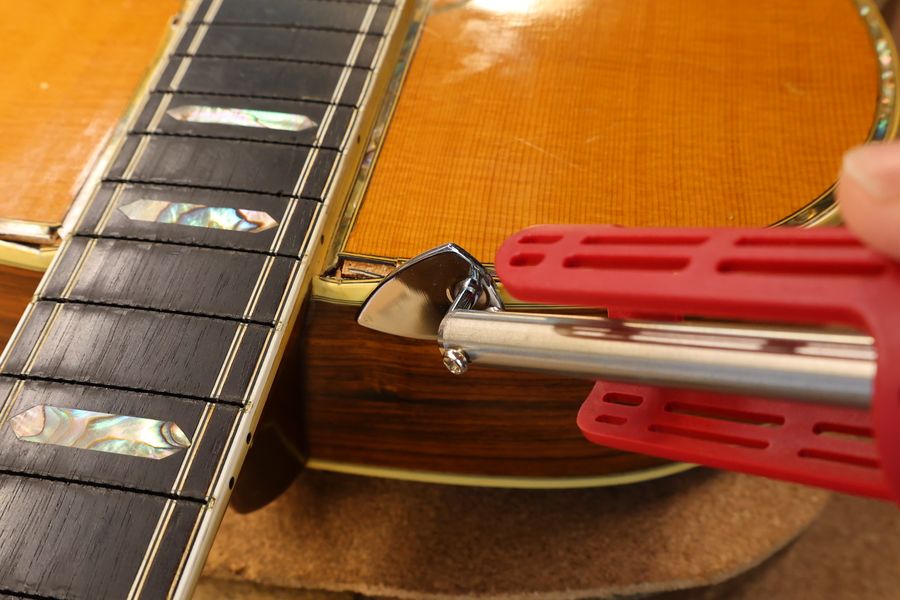

  13.アイロンで形を整えていきます。
•
  14.徐々に温めていきます。
•
  15.限界まで強制しました。
•
  16.長年の変形状態を戻すのは難しいです。
•
  17.ネックブロック周辺を接着補強していきます。
•
  18.このまま固着を待ちましょう。

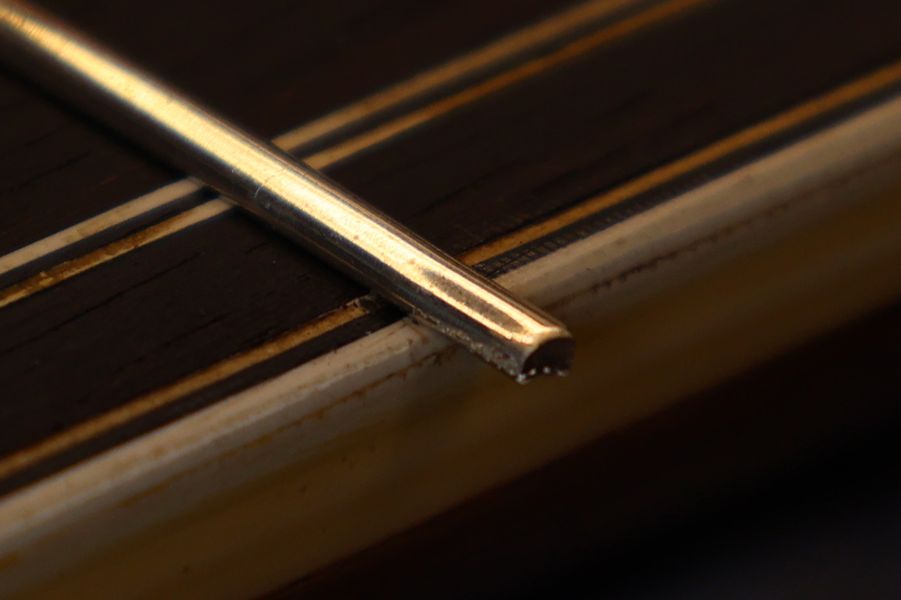

トップ板クラックリペア

•

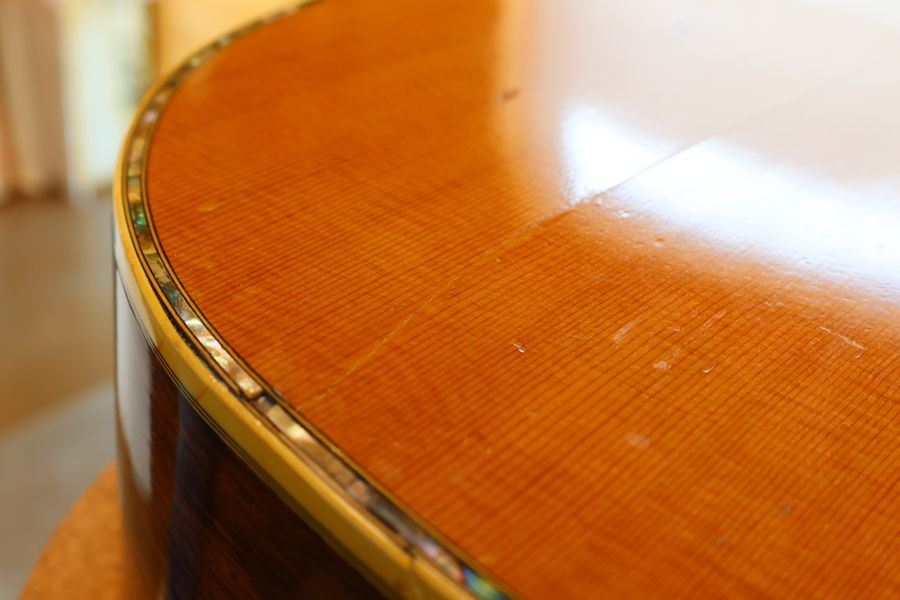

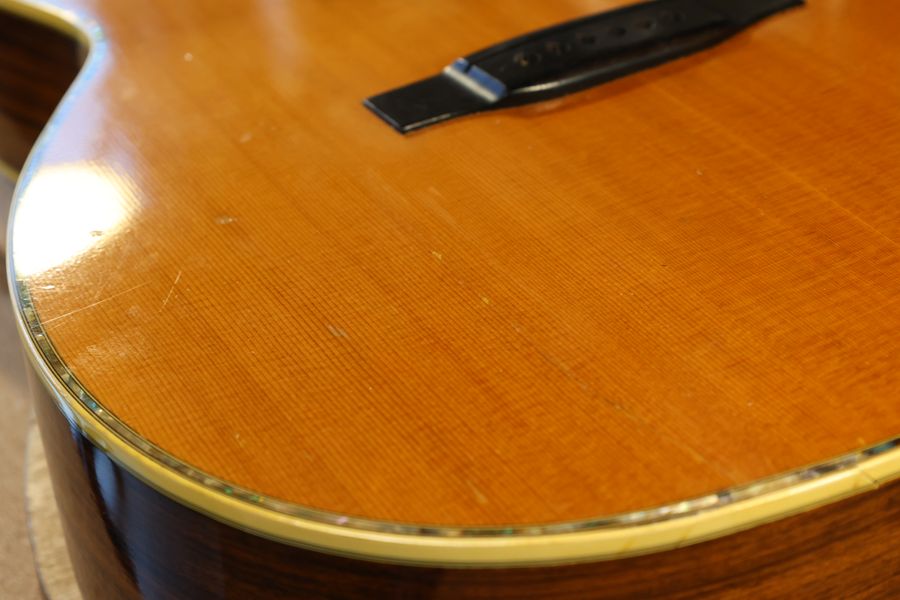

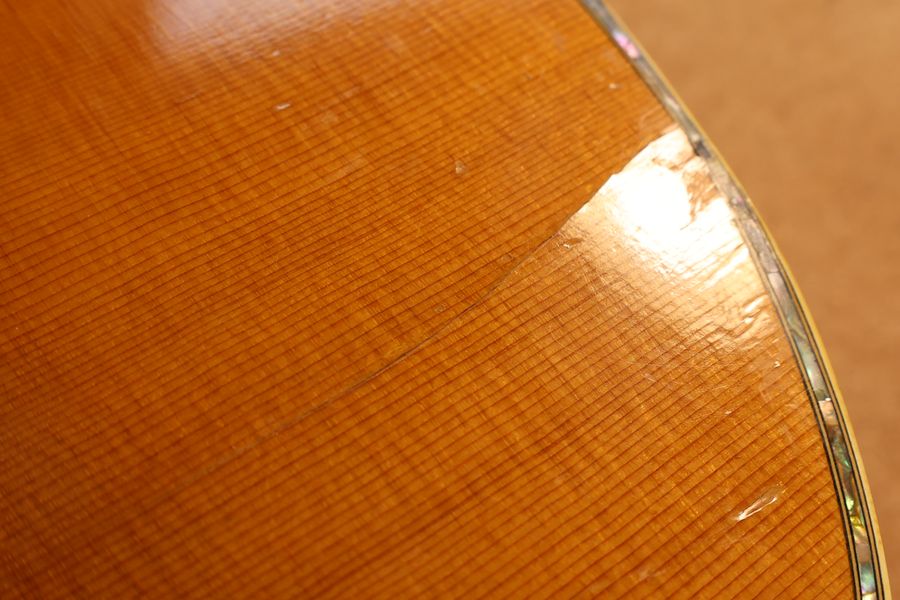

  19.リペア前のトップ板、下部分です。
•
  20.クラックが見られますのでボディ内からパッチ材を接着して補強しましょう。
•

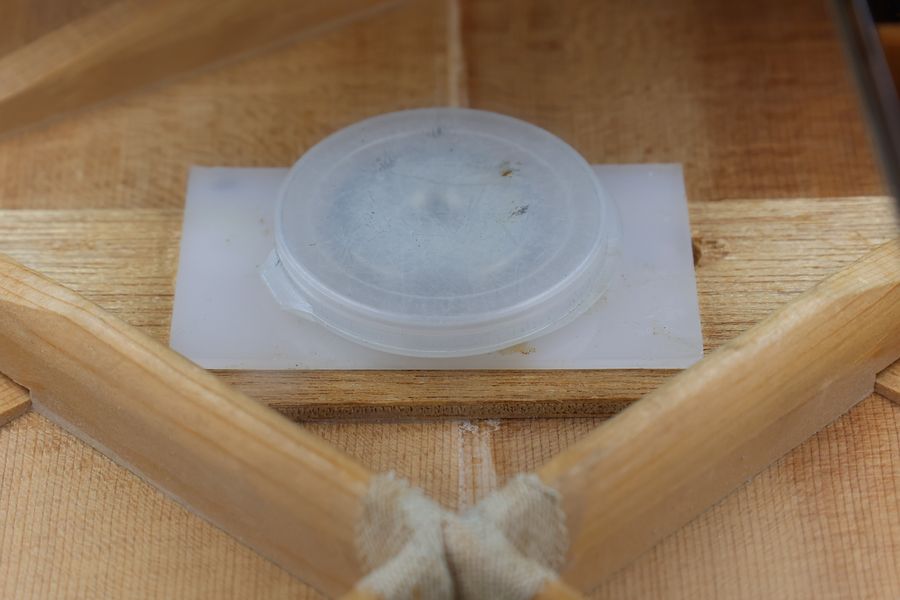

  21.スプルースからパッチ材を切り出しました。
•
  22.こちらのパッチ材接着ジグを使います。
•
  23.接着しています。
•
  24.ボディ内でパッチ材はこのように固定されています。このまま固着を待ちましょう。
•
  25.リペア後のトップ板です。
•
  26.ボディ内パッチ材もしっかり固定されています。

バック・クラックリペア

•

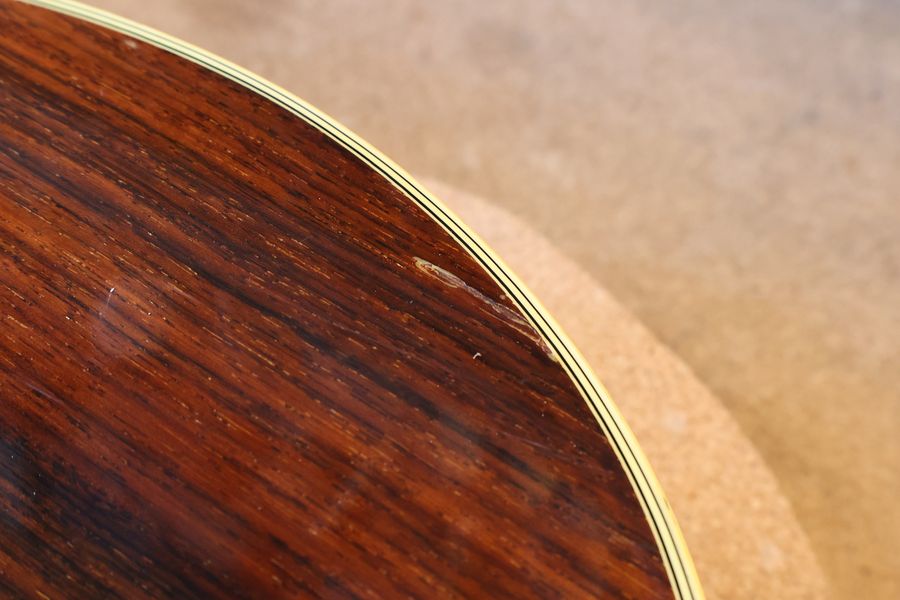

  27.こちらはバックボード下部分のクラックです。
•

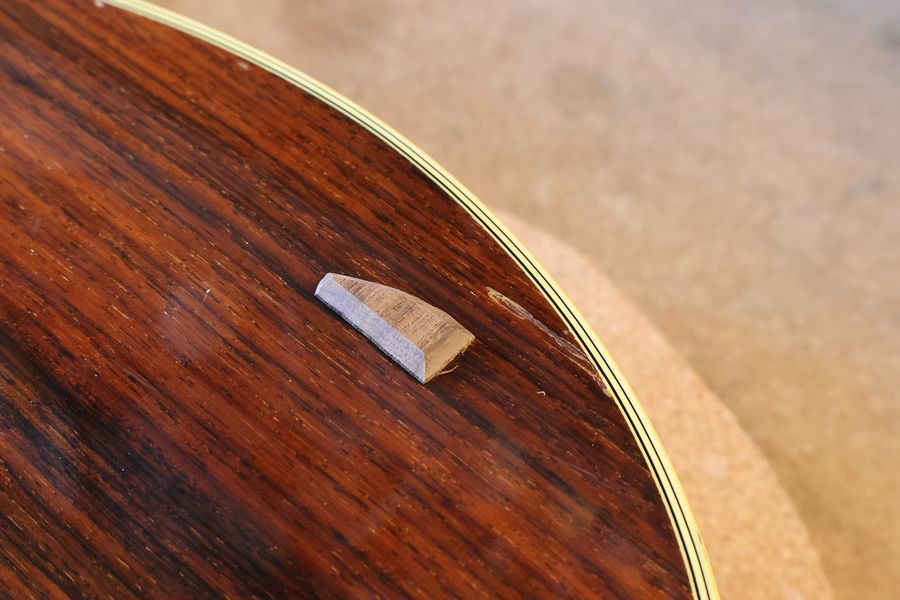

  28.ローズウドお材からパッチ材を切り出しました。
•
  29.トップ板クラックリペアを行ったジグを使用します。
•
  30.このまま固着を待ちましょう。

ブレイシング浮きリペア

•

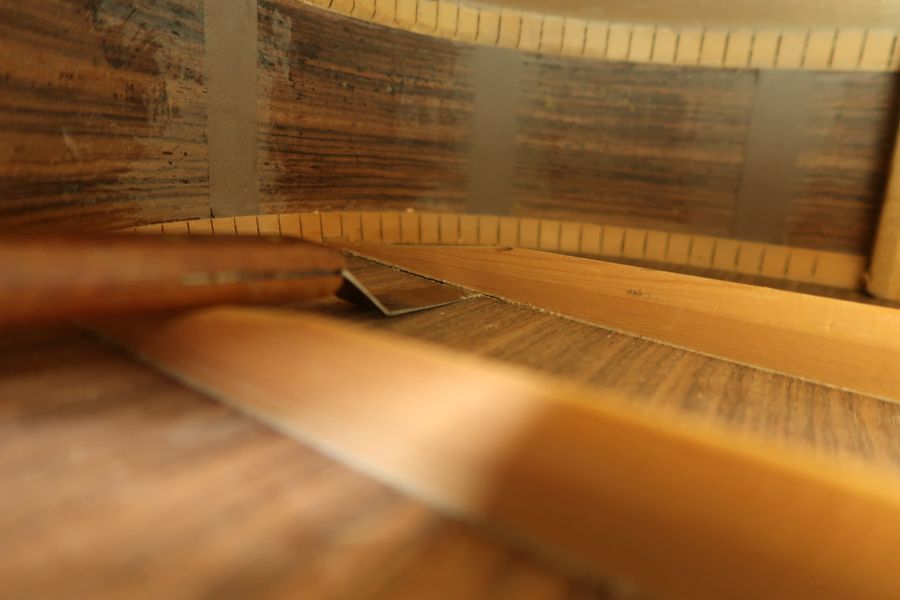

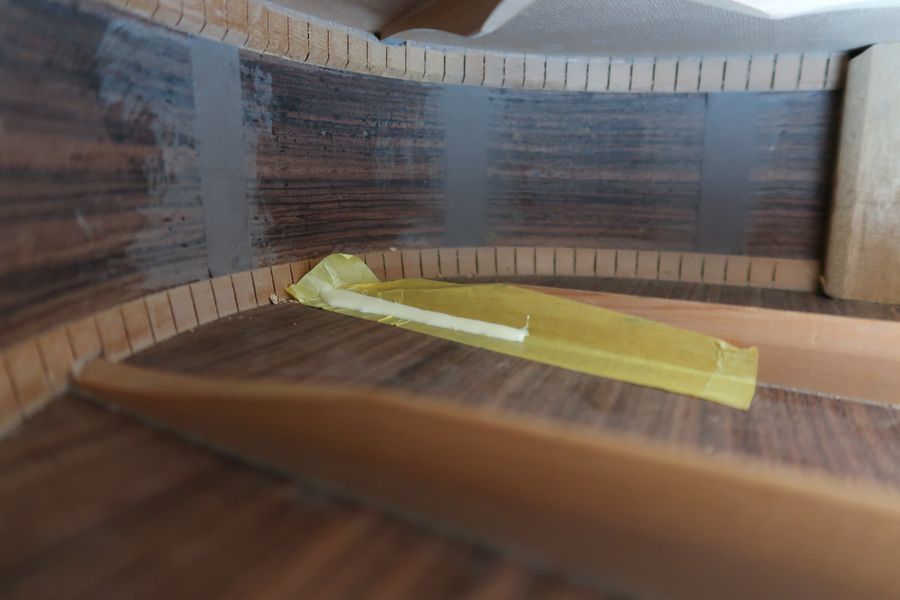

  31.サウンドホールからボディ内を覗いています。ボディ一番下のブレイシングに浮きが見られますので、接着補強します。
•

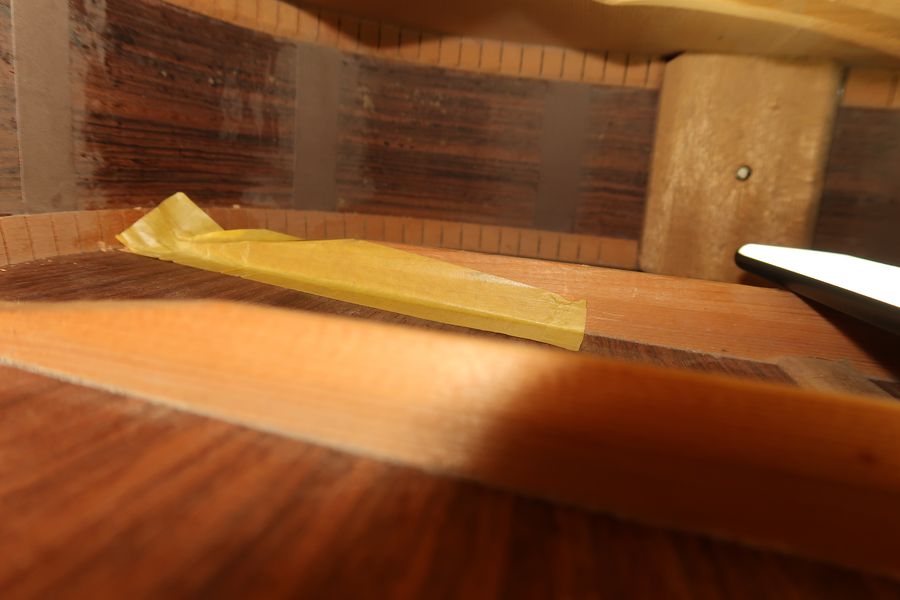

  32.マスキングテープで保護しました。
•
  33.マスキングテープの上にボンドを置き、ナイフで浮き部分にボンドを流し込んでいきます。
•

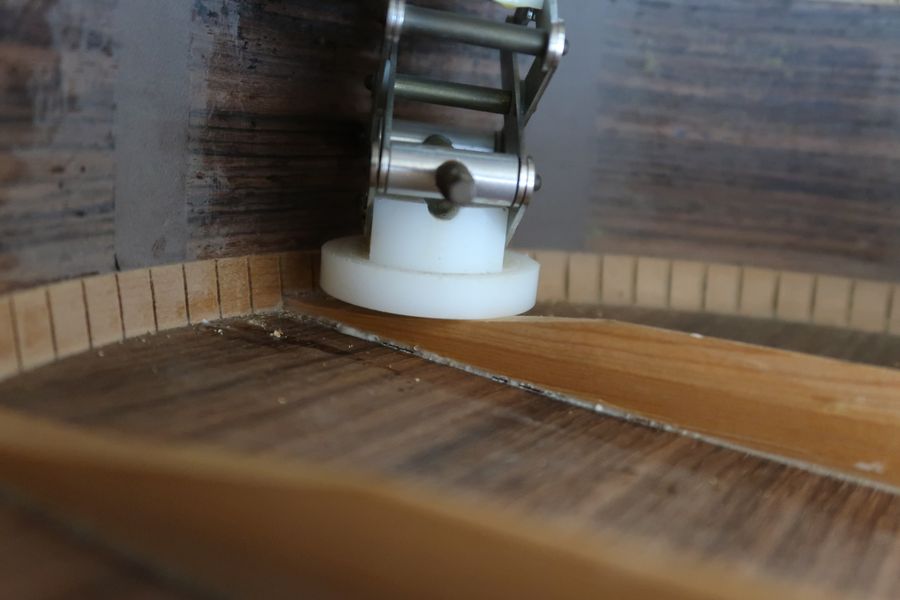

  34.ジャッキで固定して固着を待ちます。

ブリッジ脱着

•

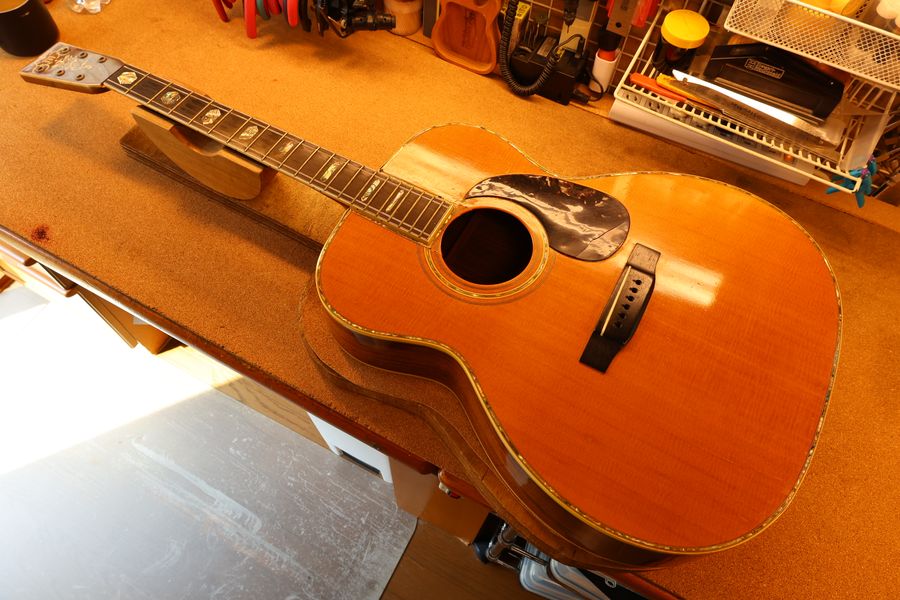

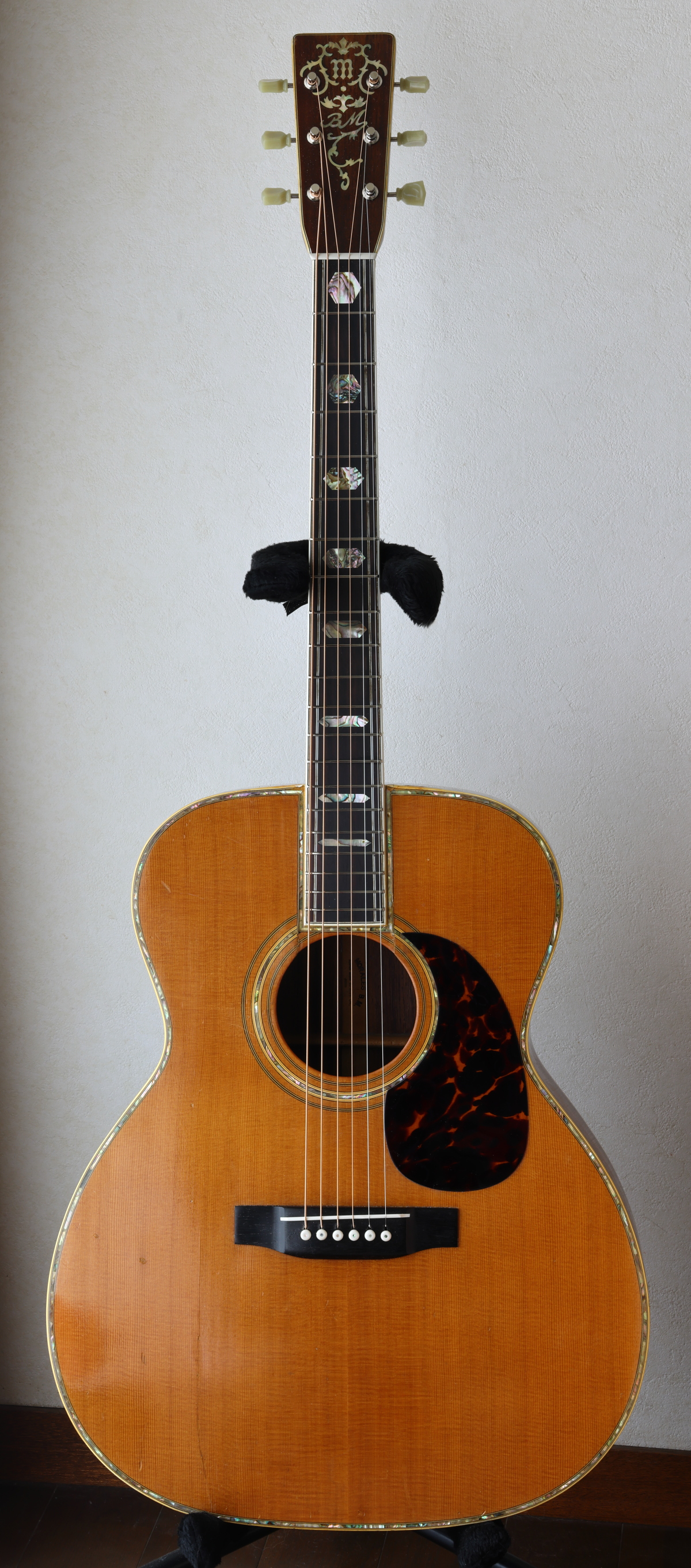

  1.リペア前のギターです。
•
  2.ブリッジ浮きが見られますので、一旦取り外して接着します。

ブリッジ取り外し

•

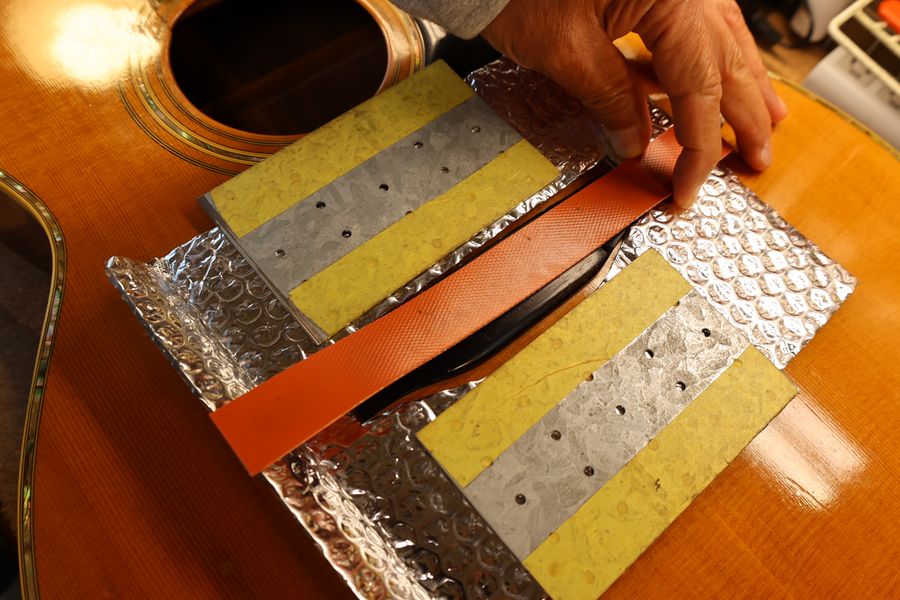

  3.これはラバーヒーターです。
•

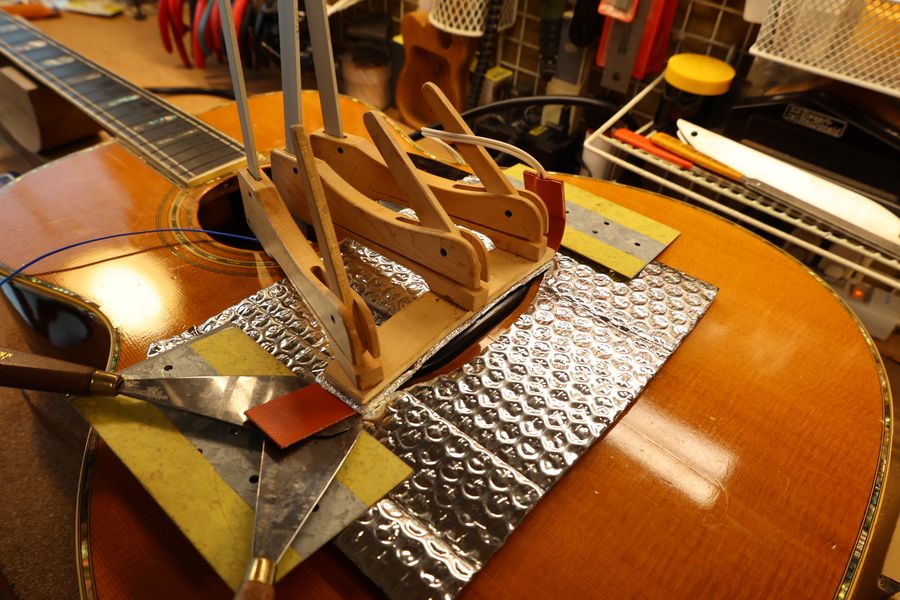

  4.当て木と一緒にクランプしました。
•
  5.温度をモニタしながら徐々に温度を上げていき、接着面が緩むまで待ちます。
•
  6.ブリッジが暖まったところで接着面にナイフを挿入していきます。
•
  7.慎重にナイフを進めていきます。
•

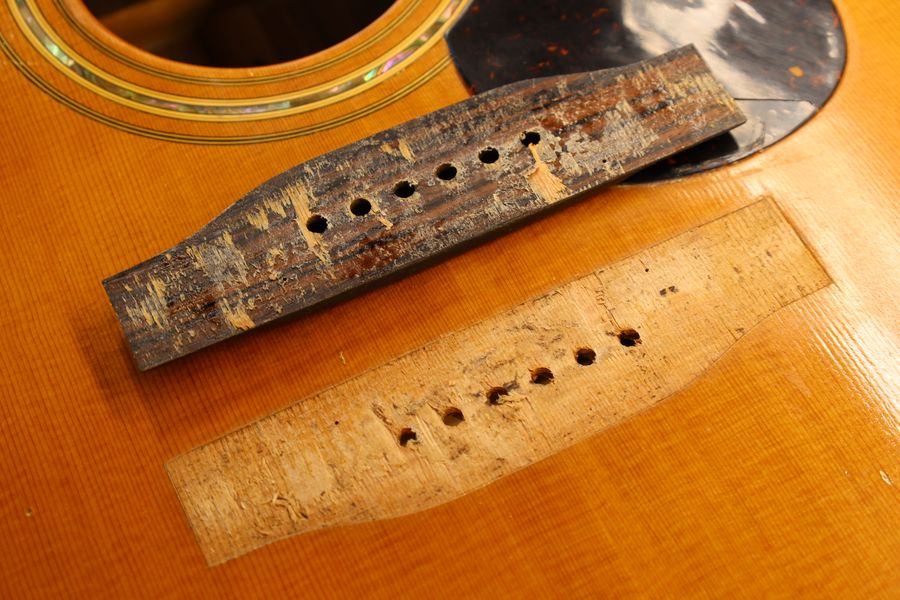

  8.ブリッジが外れました。

• ブリッジ取り外しの様子です
• 別角度からです


ブリッジ接着

•

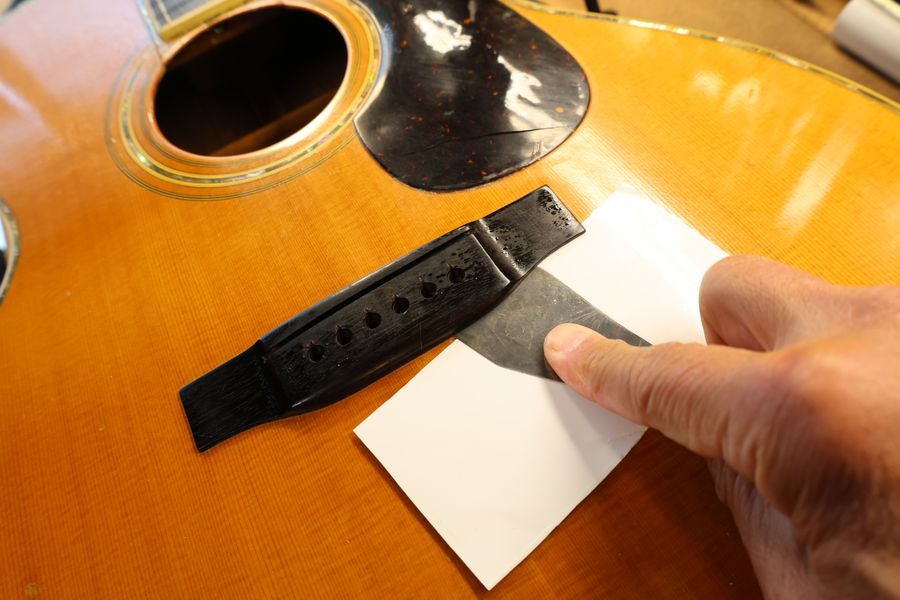

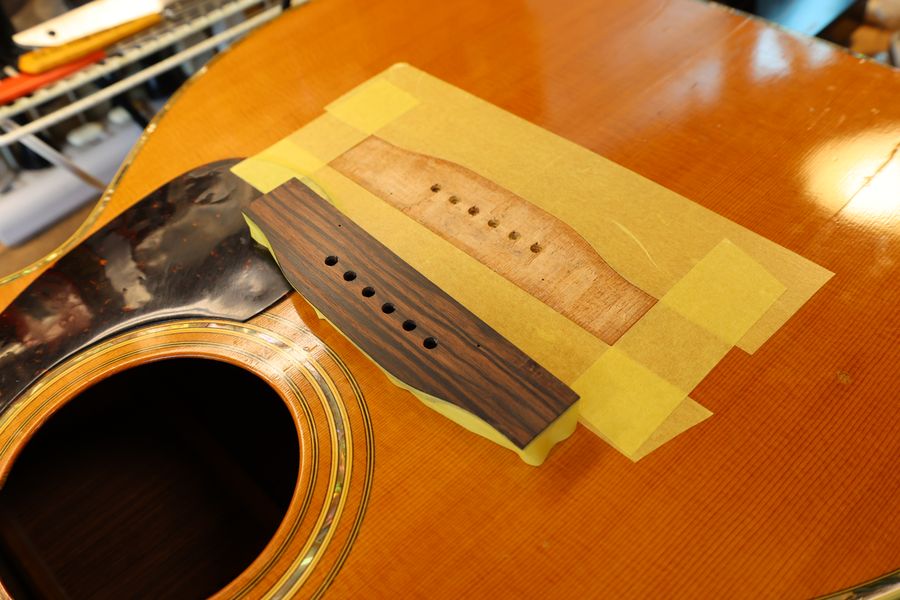

  9.接着面周囲をマスキングテープで保護しました。
•

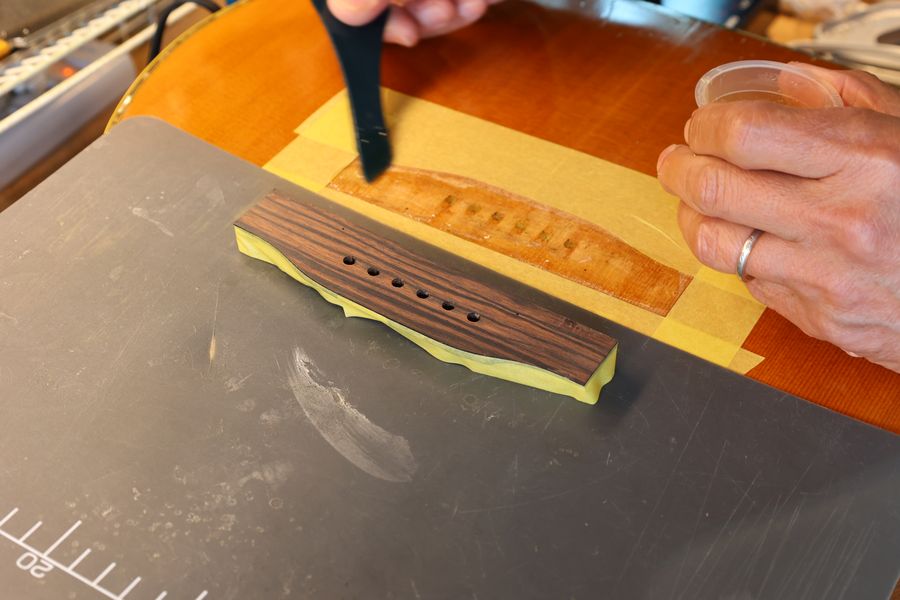

  10.湯煎したニカワを接着面に塗ります。
•

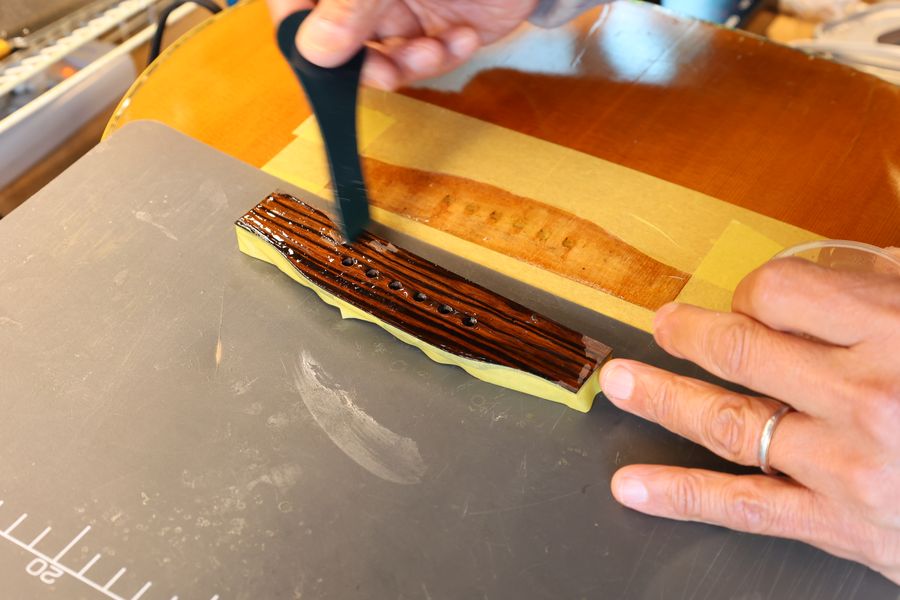

  11.接着面全体に薄く塗っていきます。
•
  12.そっとブリッジを乗せます。
•

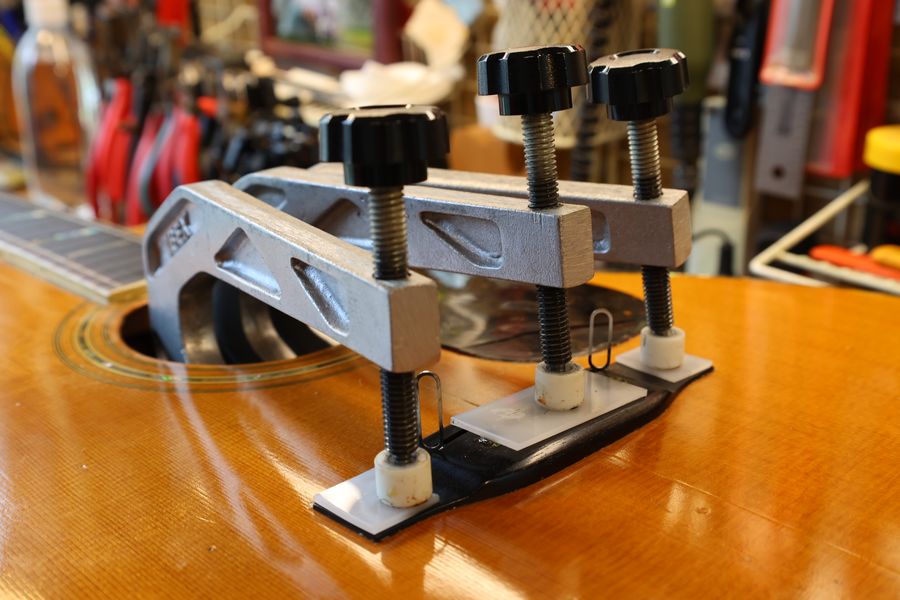

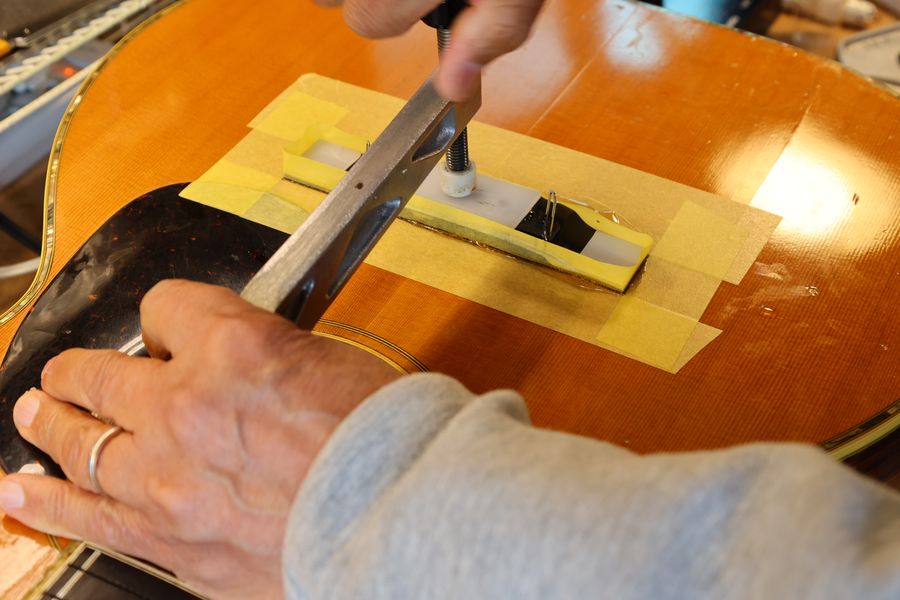

  13.クランプしています。
•

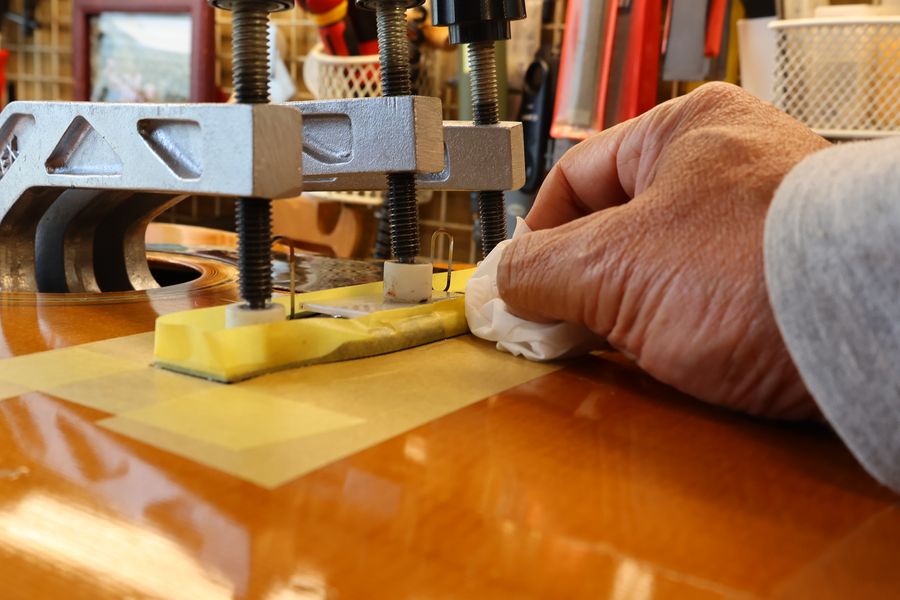

  14.クランプで溢れたニカワを拭き取っていきます。

• ブリッジ接着の様子です。
• 別角度からです

•

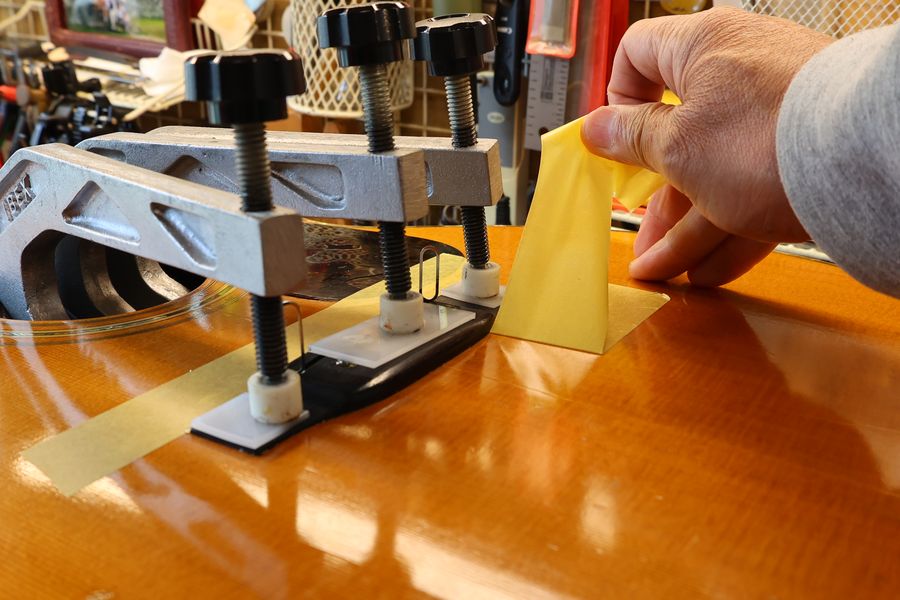

  15.マスキングテープを剥がします。
•
  16.このまま固着を待ちます。

フレット交換

•

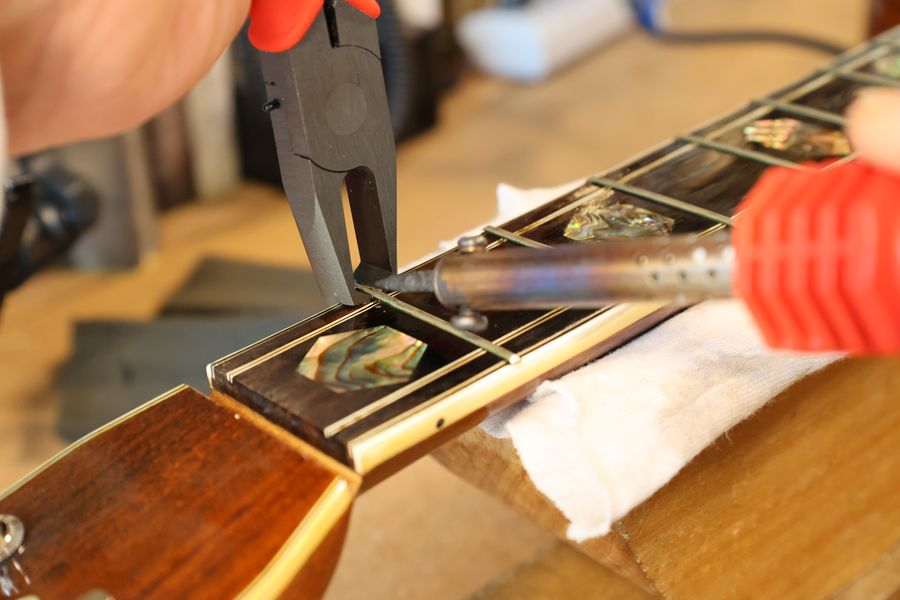

  1.フレットを抜いていきましょう。はんだごてでフレットを暖めながらゆっくり抜いていきます。
•
  2.フィンガーボードを傷つけないように最後までゆっくりと抜いていきます。

• フレットを抜いている様子です

•
  3.フィンガーボードの平面性を確認します。
•

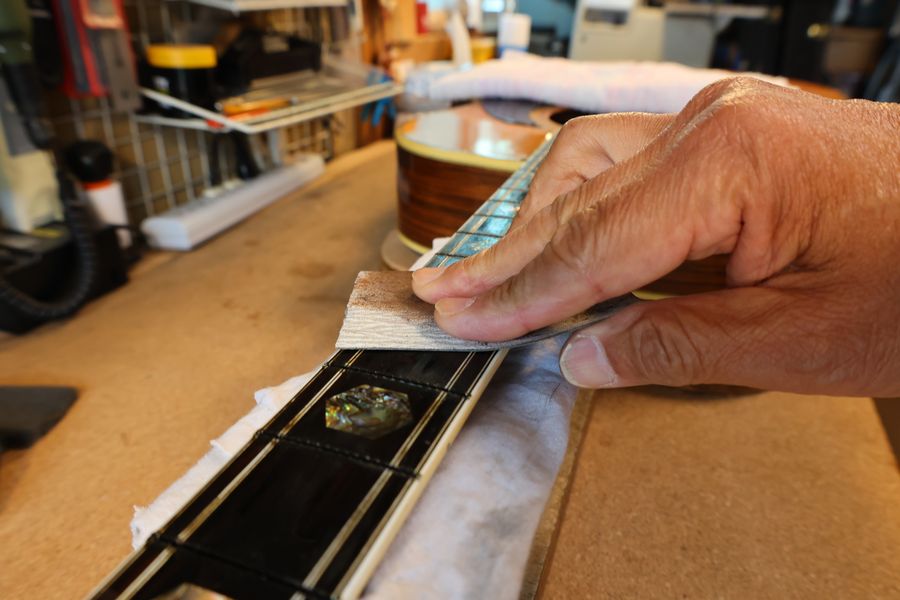

  4.軽くサンディングします。
•

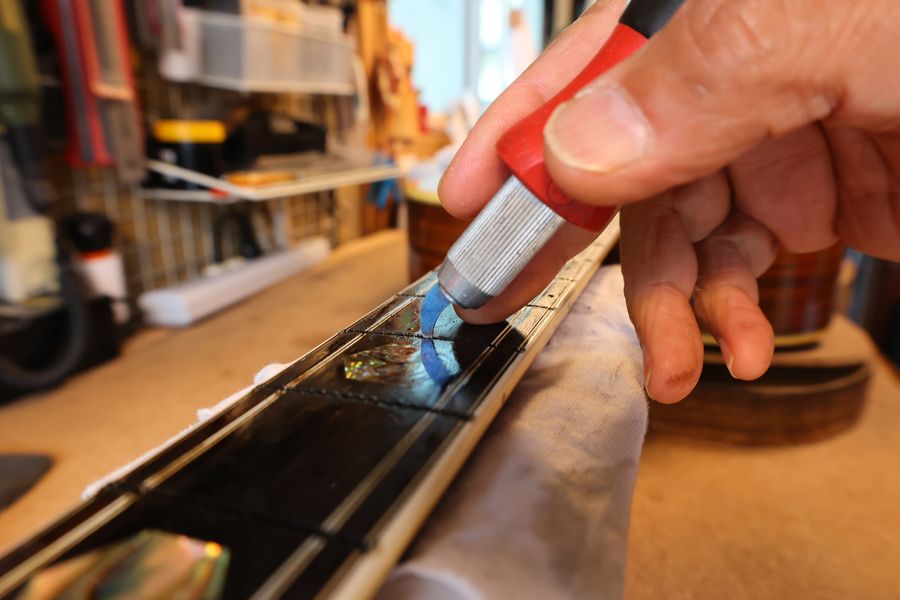

  5.フレット溝の中のゴミ類を削り出します。このときもフレット溝エッジを傷つけないように注意します。
•
  6.フィンガーボードをクリーニングします。
•
  7.フレットプレスの準備が整いました。
•
  8.フィンガーボードの湾曲度（アール）を計測します。
•

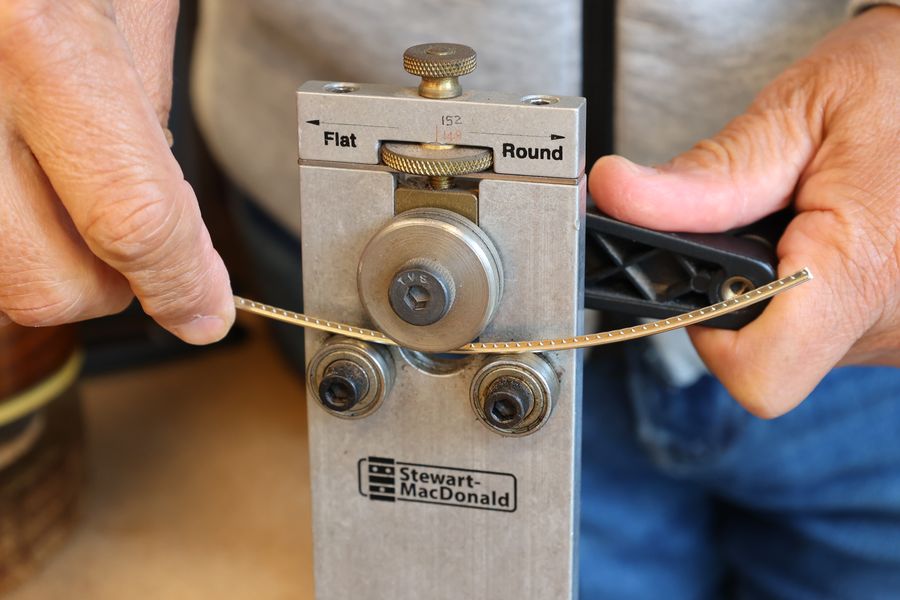

  9.フレットベンダーでフレットにアールをつけていきます。
•
  10.フレットをフィンガーボード幅よりも少し大きめに切り取ります。
•

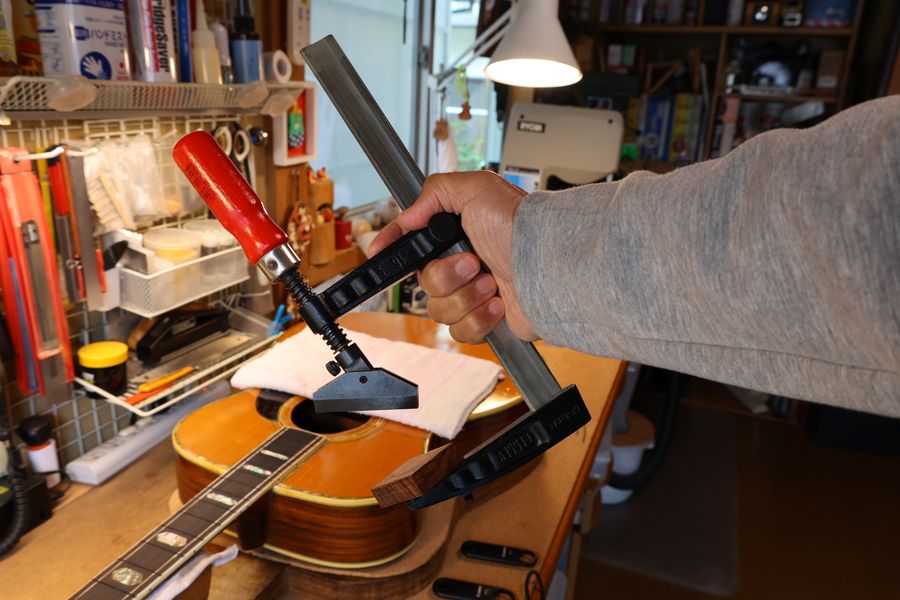

  11.第一のフレットプレス・ジグです。
•
  12.アールにあった先端ビットをジグのプレス部に固定します。
•

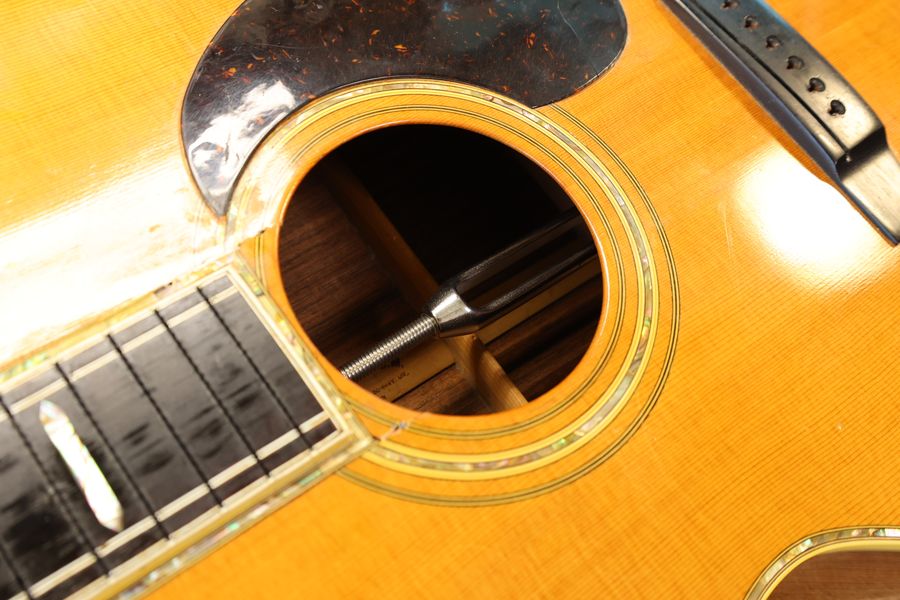

  13.ジグをサウンドホールから入れていきます。
•

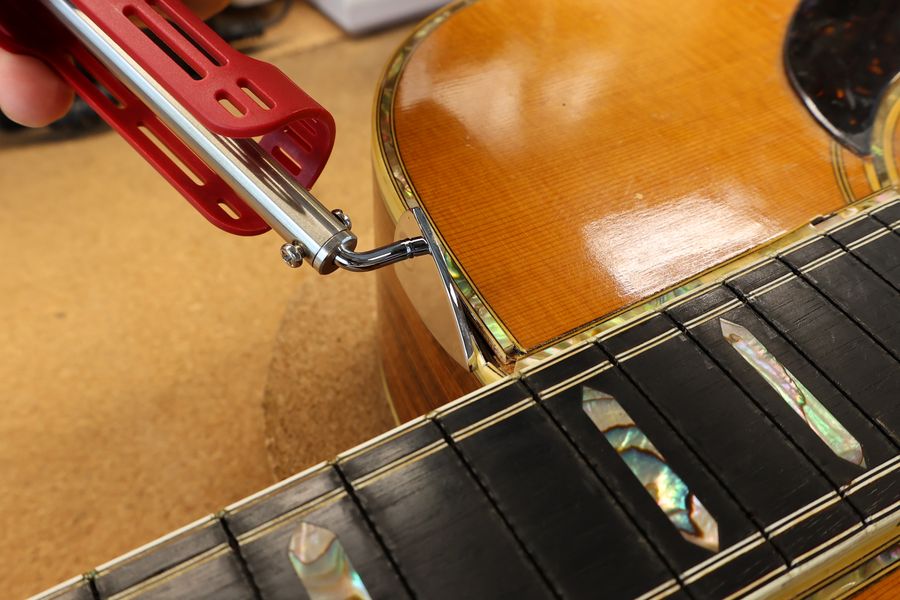

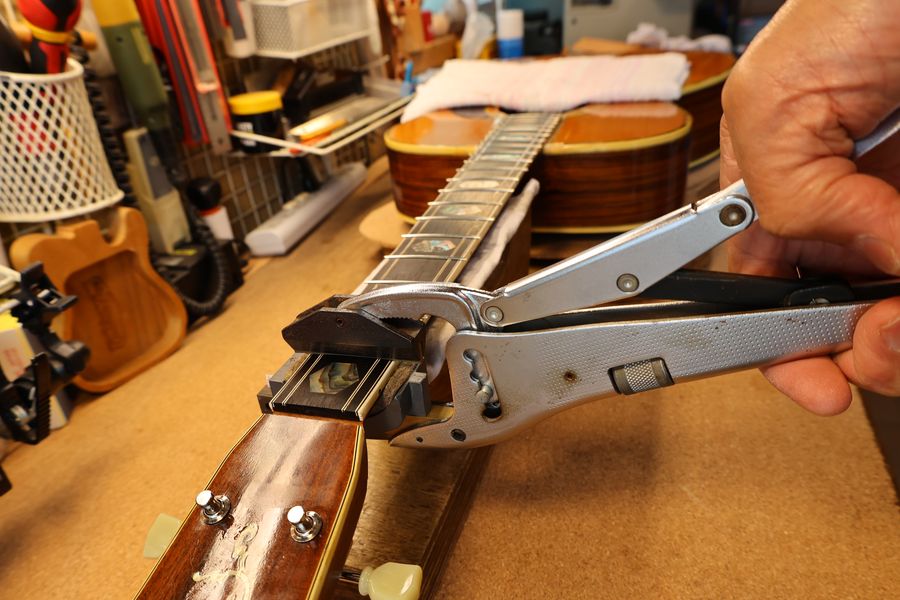

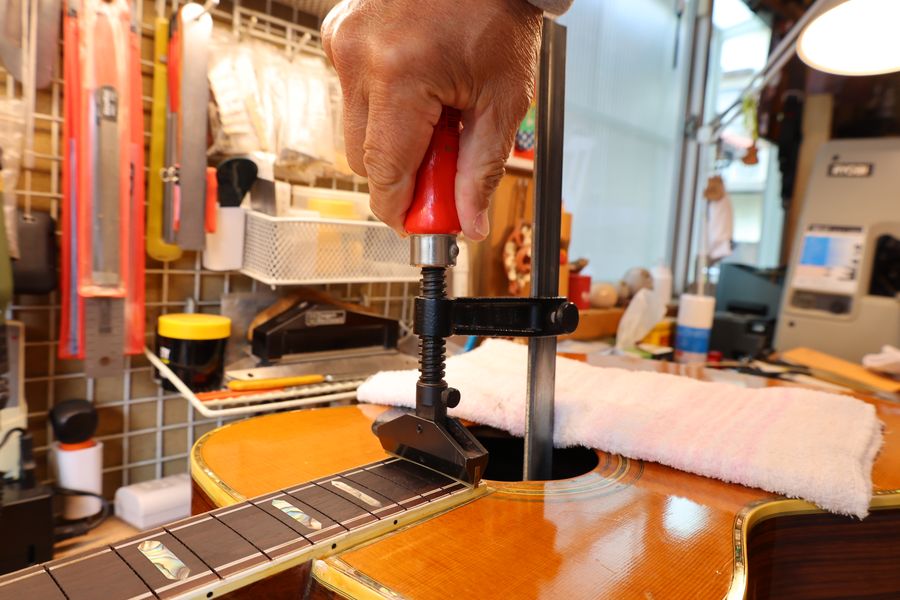

  14.ハンドルを回してフレットをプレスします。
•
  15.ボディとネックの接合部分付近まで、この要領でプレスを進めていきます。
•

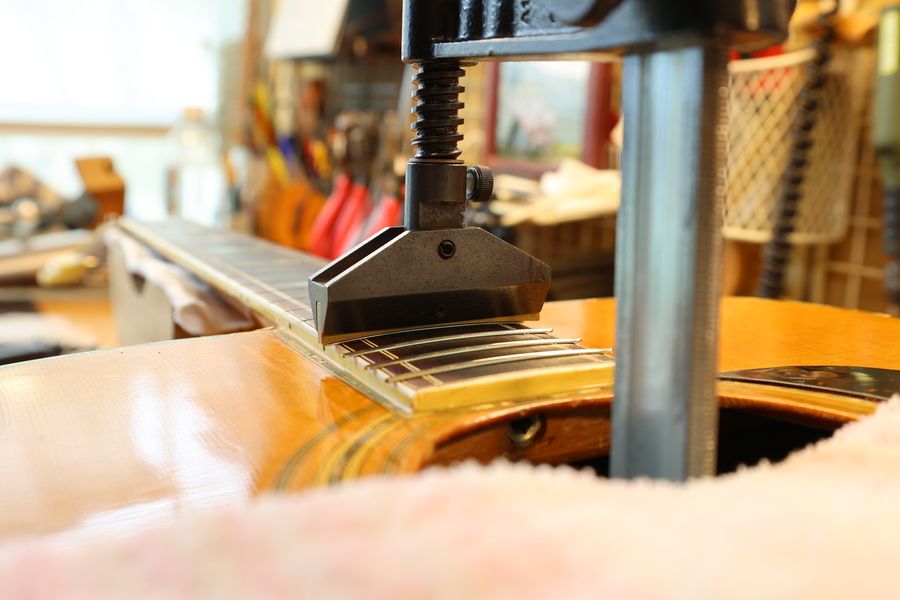

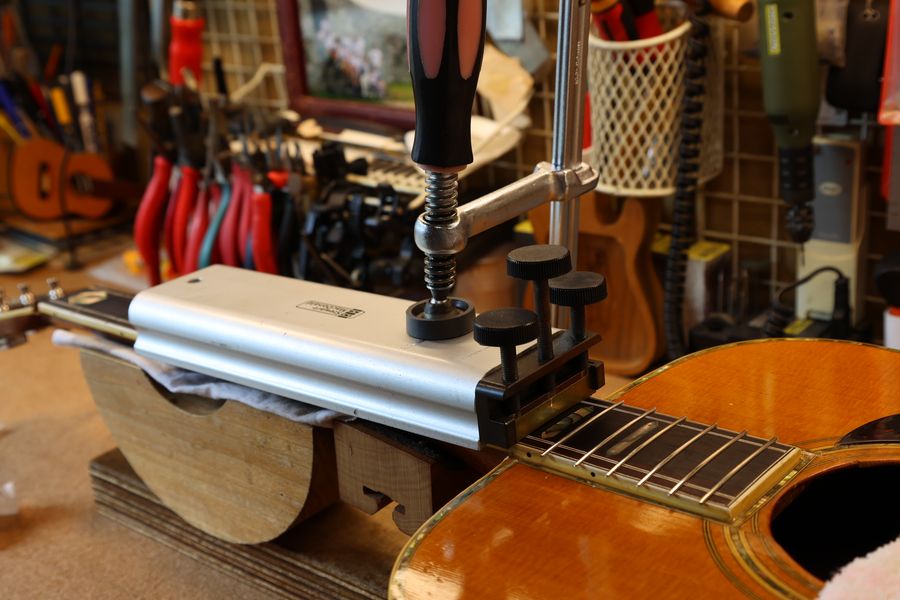

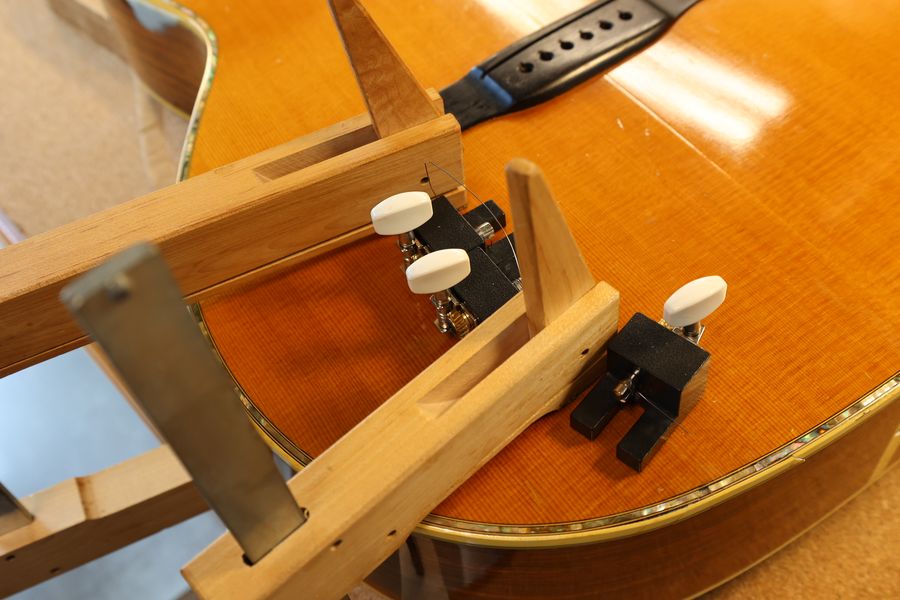

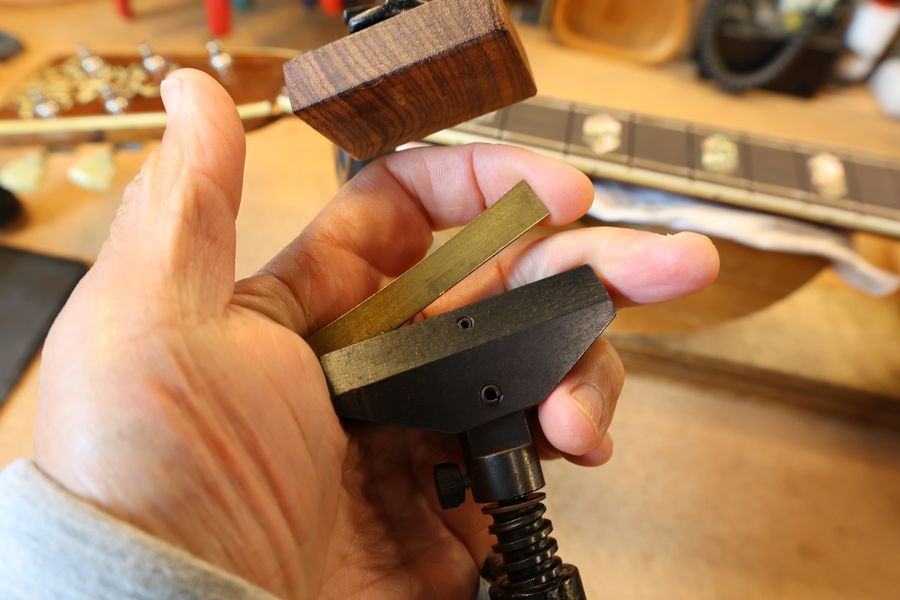

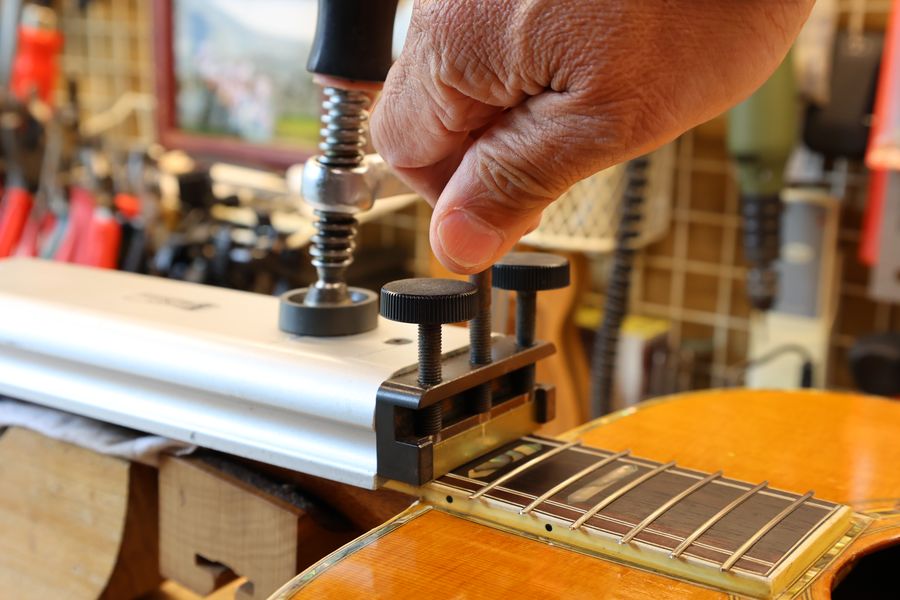

  16.2つ目のジグはこのように固定します。
•

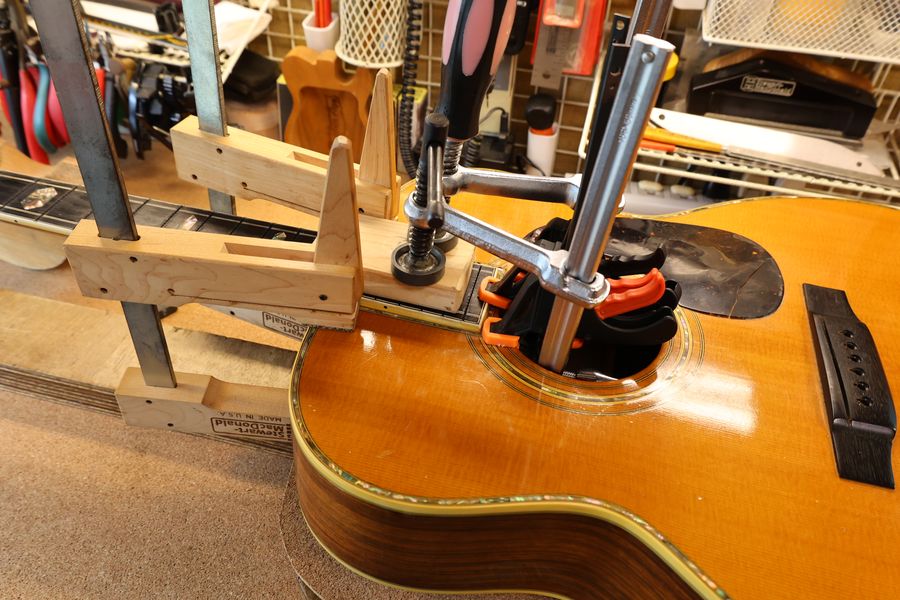

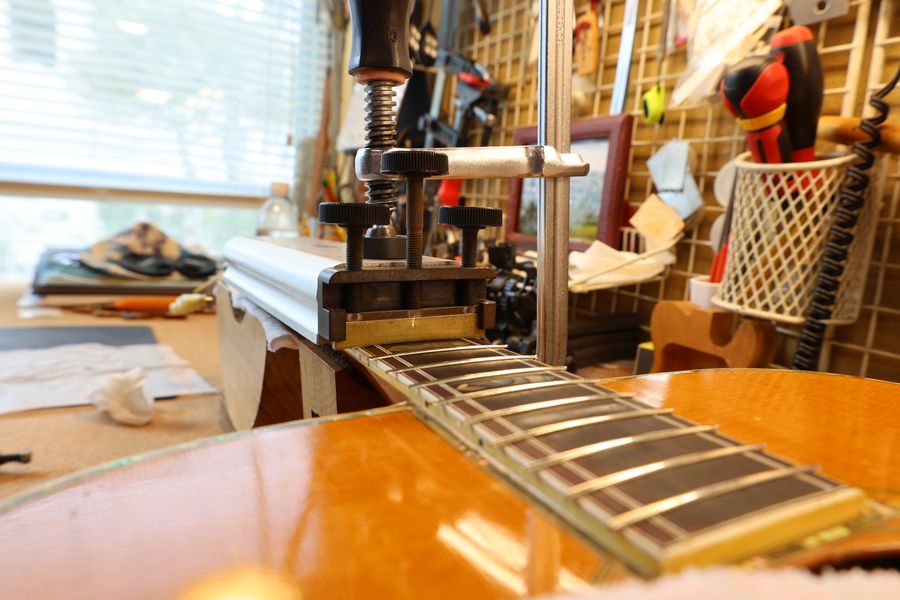

  17.ネジを締めてフレットをプレスしていきます。
•
  18.順にプレスを進めていきます。
•
  19.3つ目のジグで残りのフレットをプレスしていきます。
•
  20.すべてのフレット打ち込みが終わりました。

• フレットプレスの様子です

•

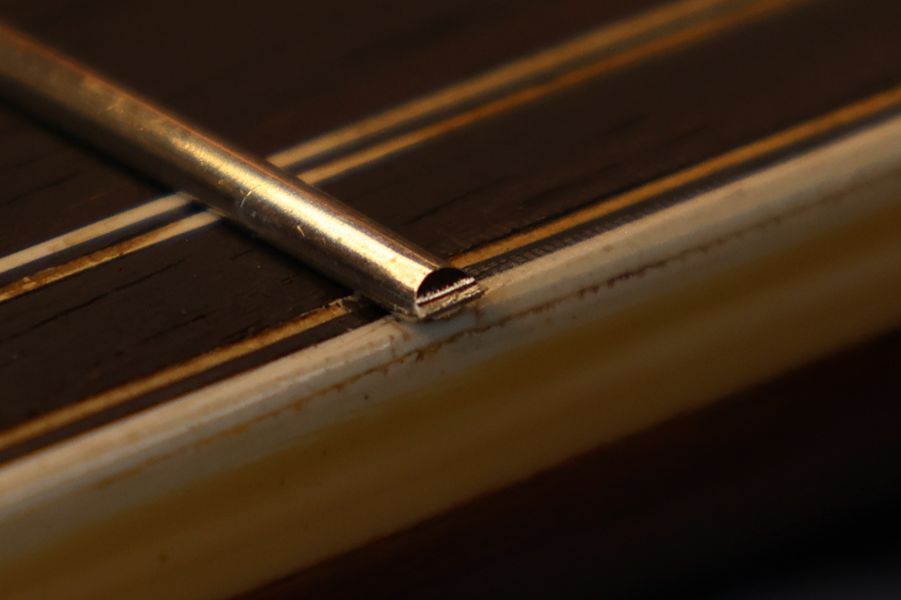

  21.打ち込み終わったフレットの端は飛び出ています。
•

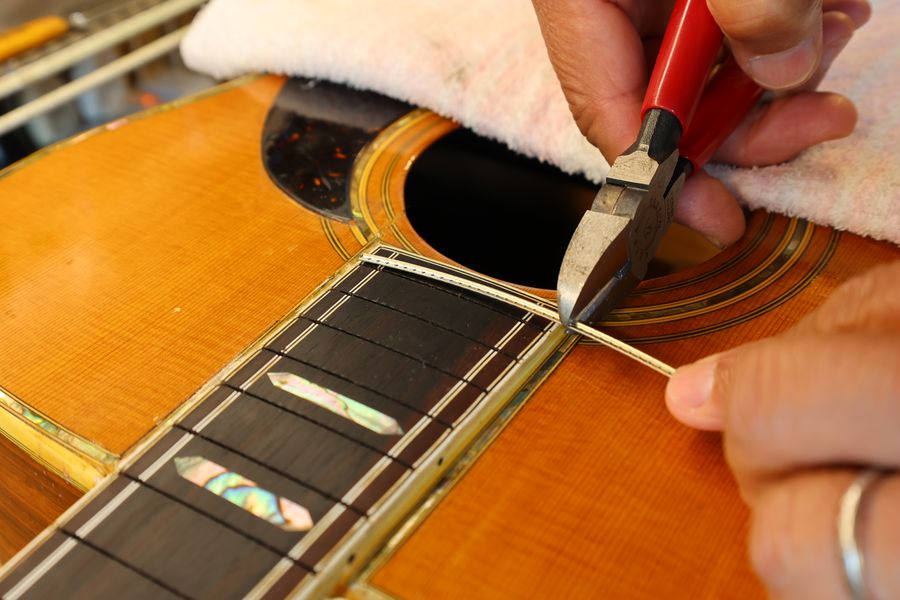

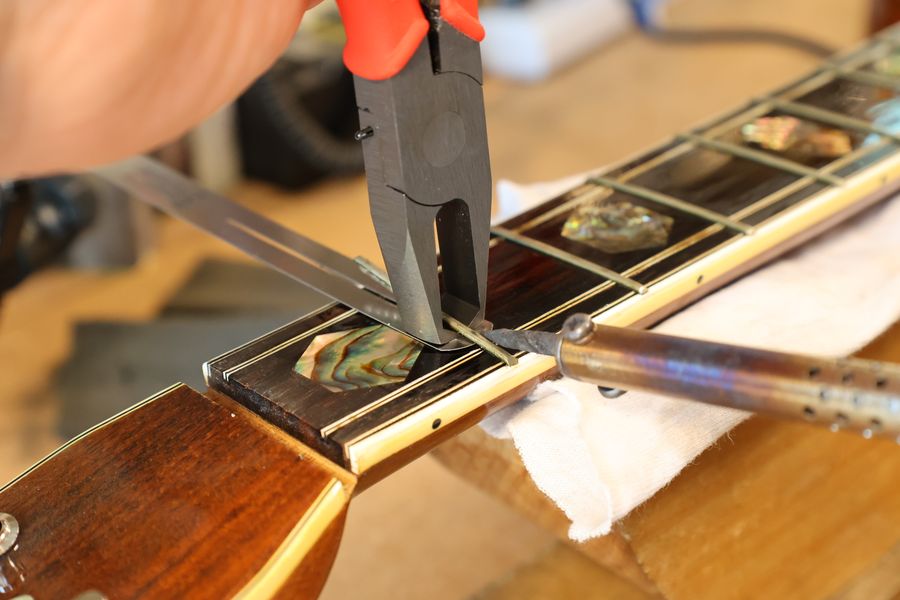

  22.飛び出した部分をカットします。このとき切れ端が行方不明にならないように指先で受けます。
•
  23.カットしたフレット端です。
•
  24.カットしたフレット片は失わないように一カ所にまとめておきます。
•

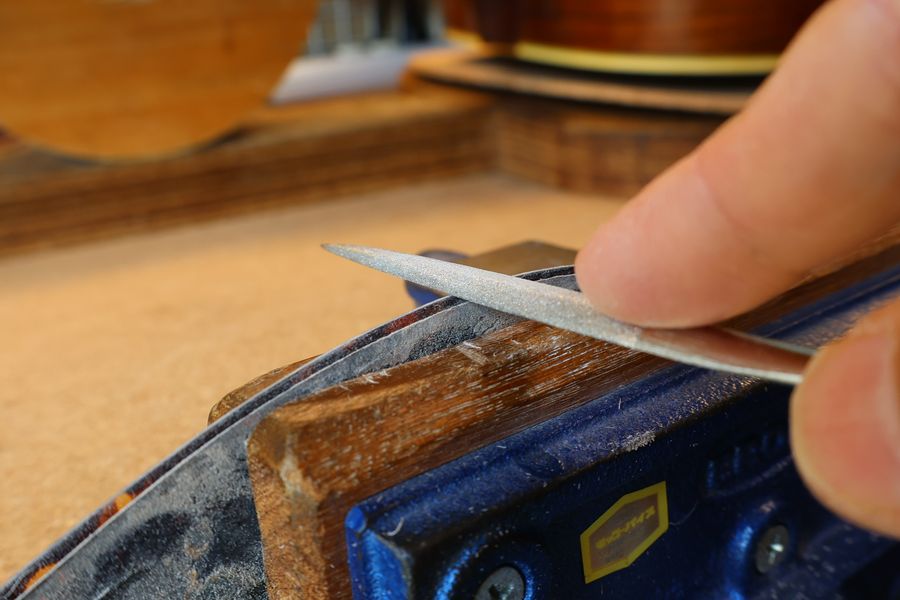

  25.専用のヤスリを使ってフレット端を整形します。
•
  26.1弦側のフレット端も同じように整形します

• フレット端整形の様子です

•
  27.整形されたフレット端です。
•

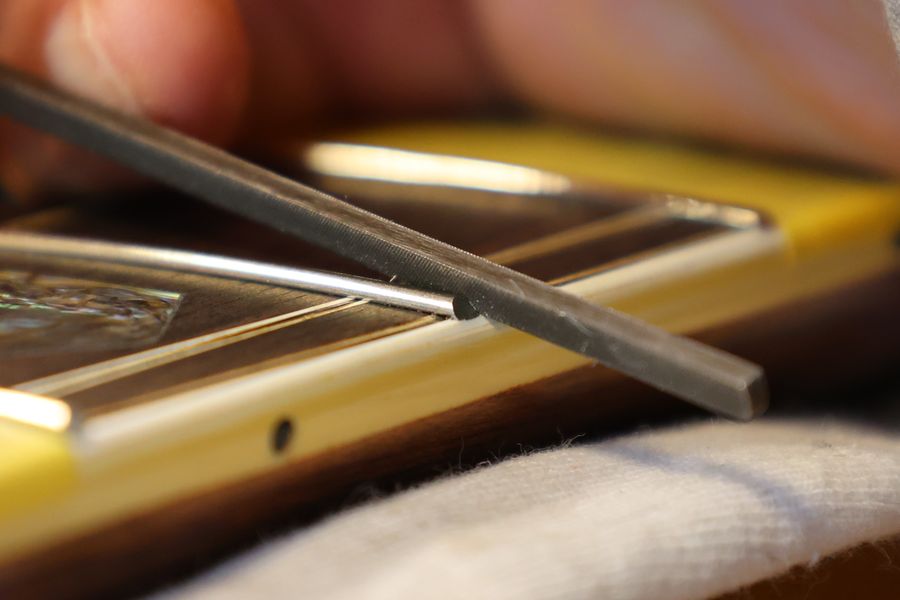

  28.さらにフレット・エンド・ドレッシング・ファイルでバリを取っていきます。
•

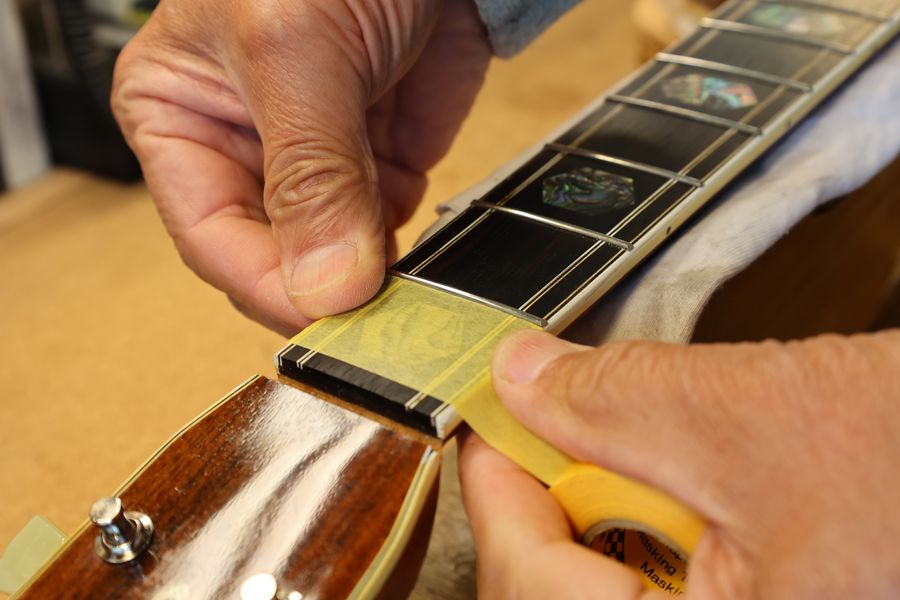

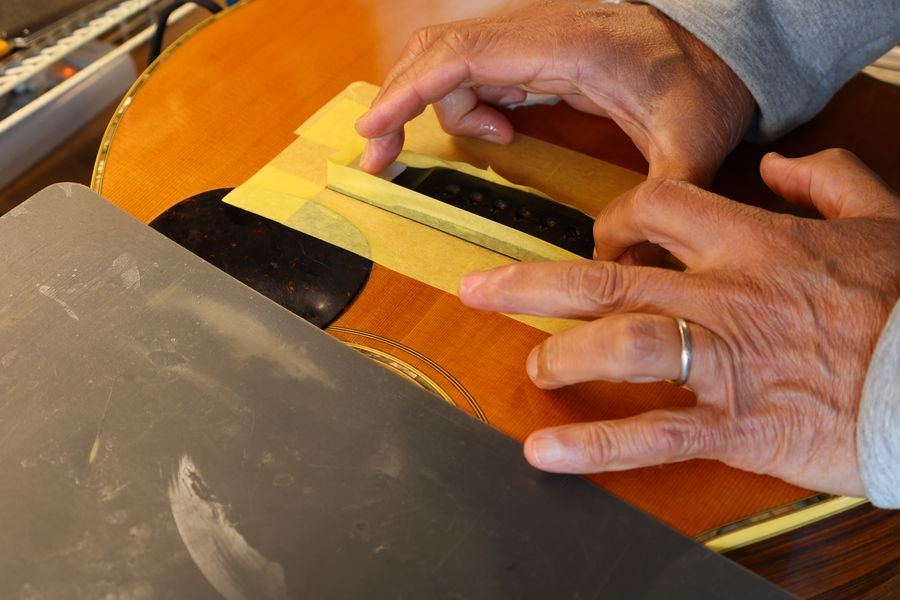

  29.引き続いてフレットすりあわせを行いましょう。マスキングテープでフィンガーボードを保護します。
•

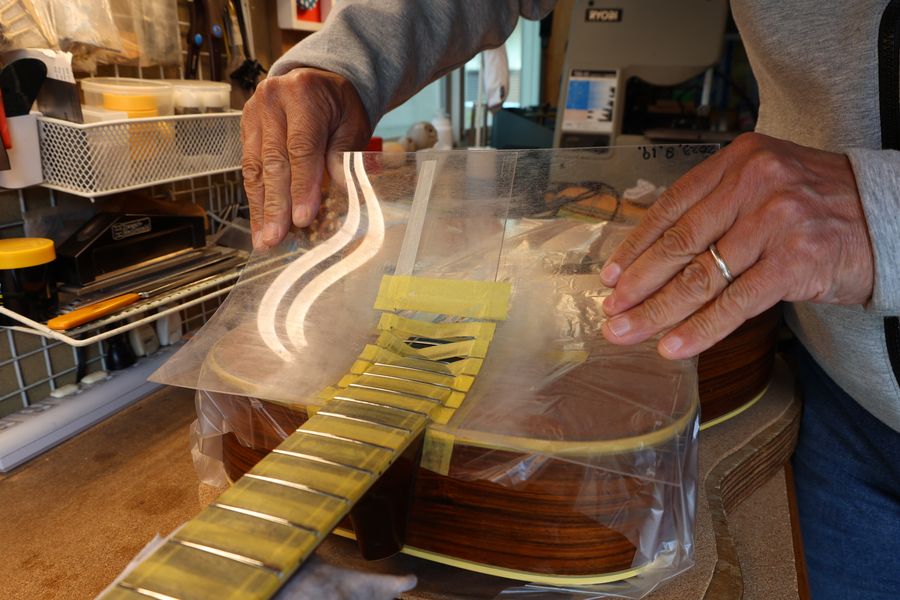

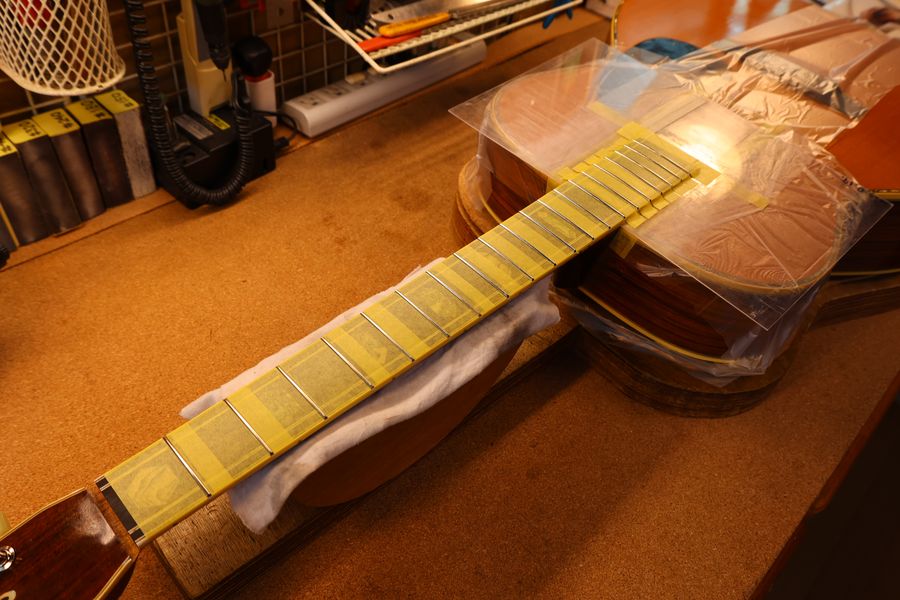

  30.ボディもアクリル板でカバーしました。
•

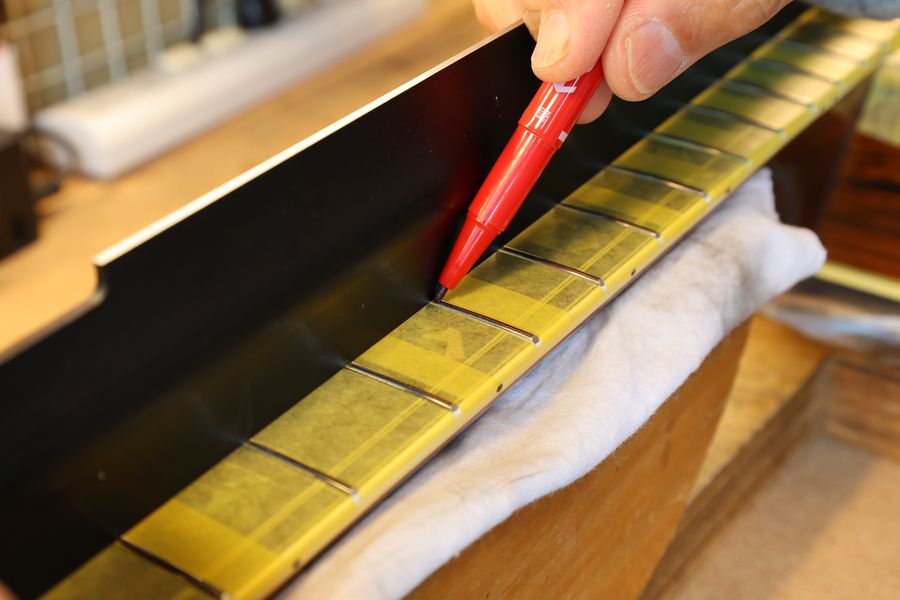

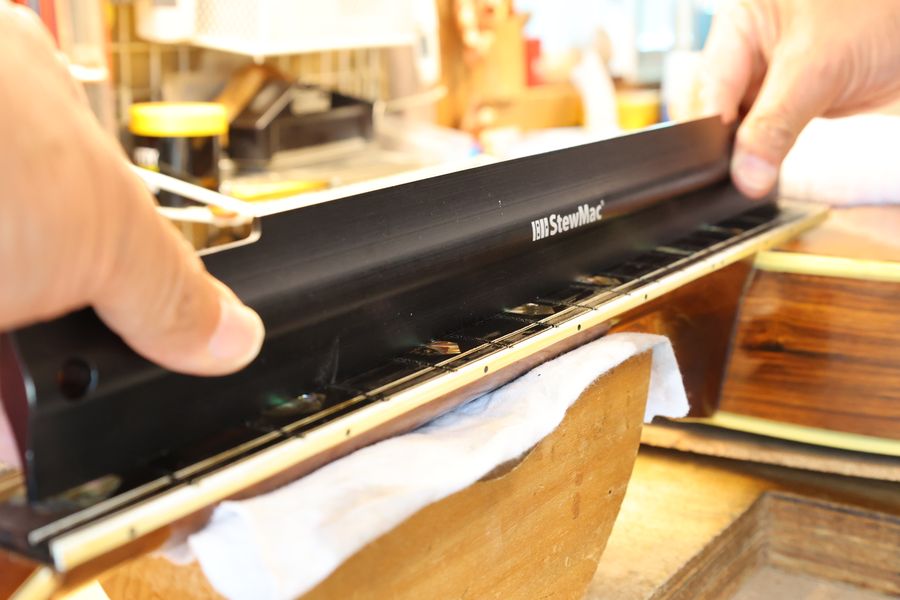

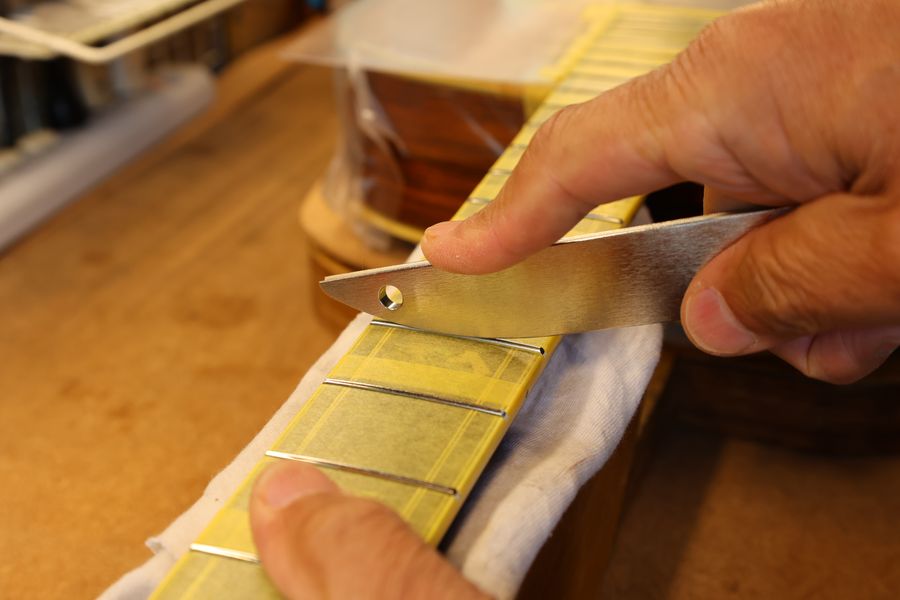

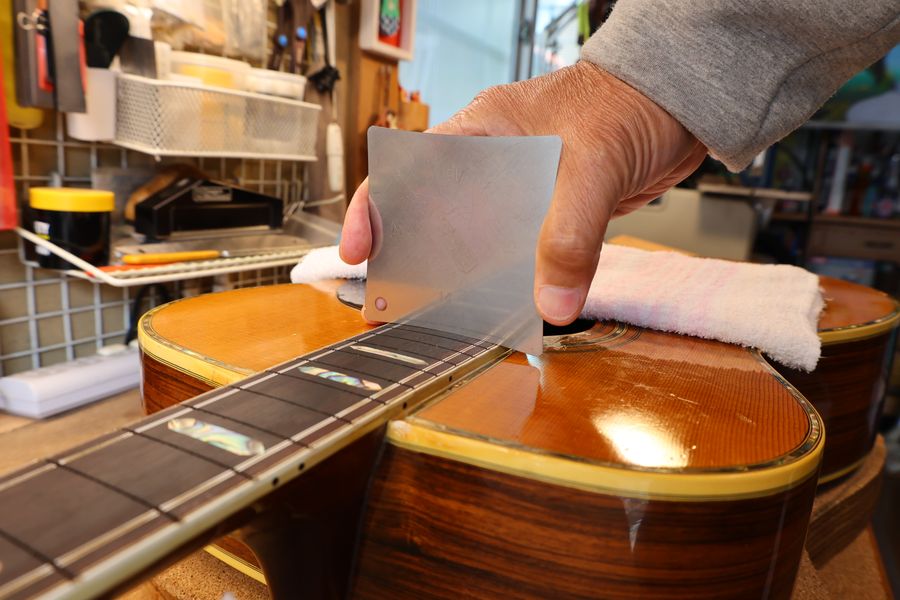

  31.直定規を乗せて、フレット山が凹んでいる箇所にマークを入れます。
•

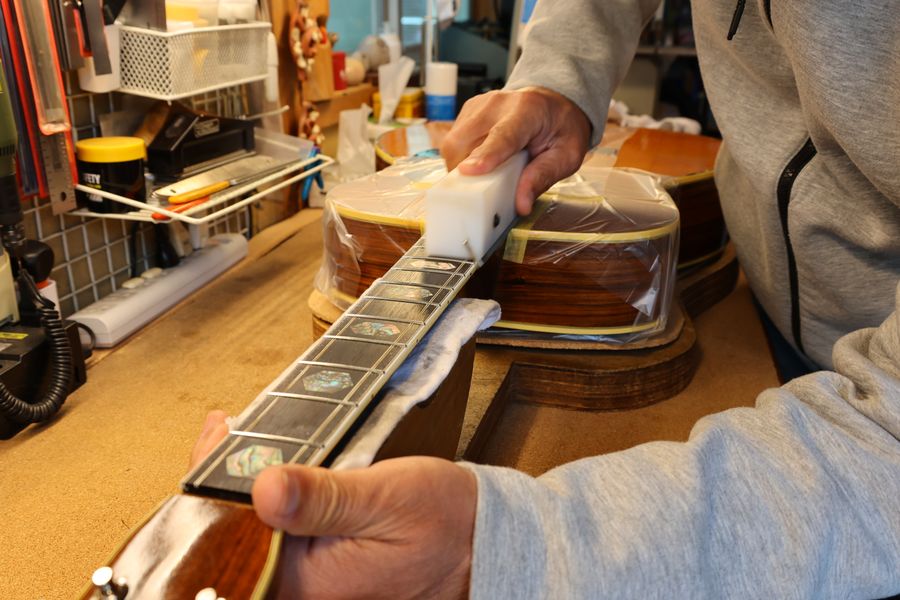

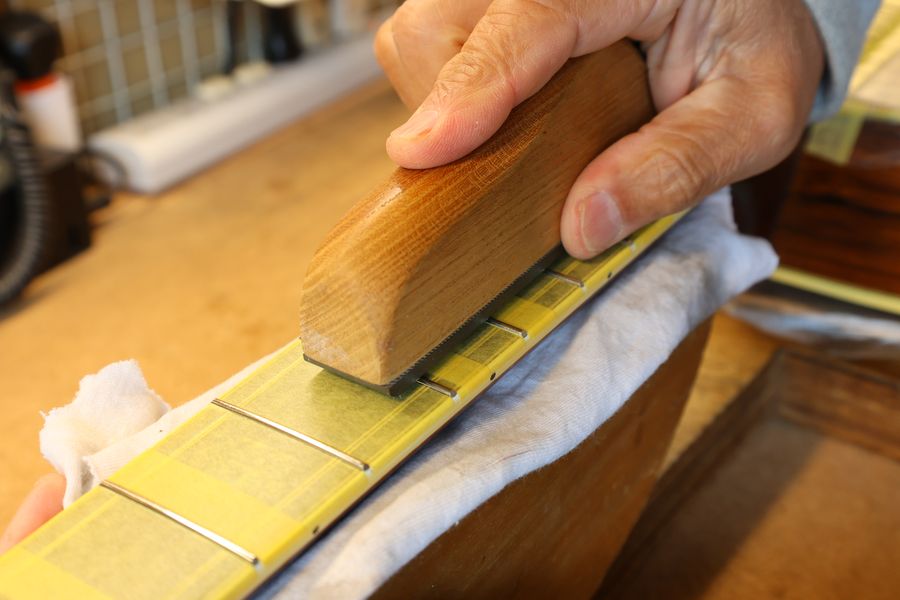

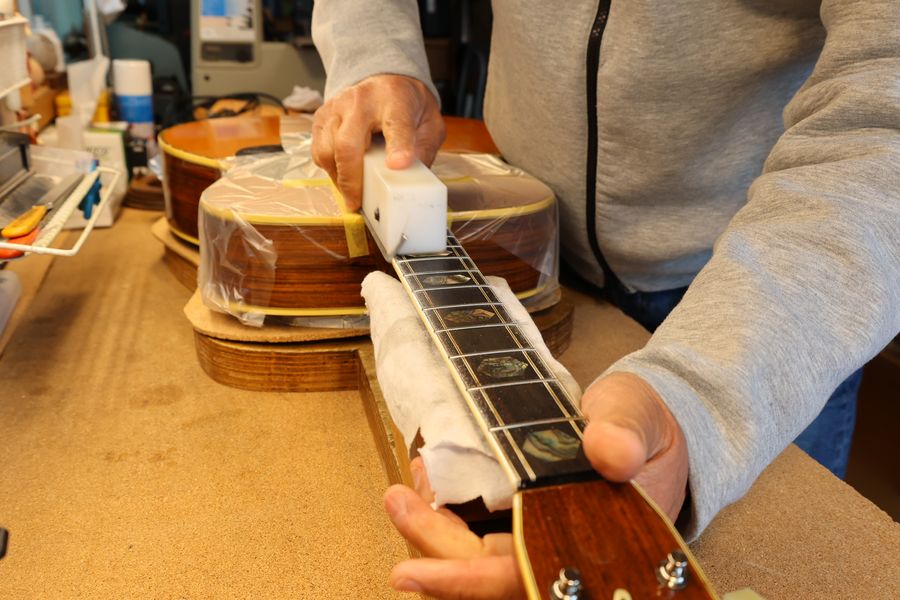

  32.マークされた部分を中心にフラットファイルでサンディングします。
•
  33.平らになったフレット山を専用のヤスリで丸くしていきます。
•

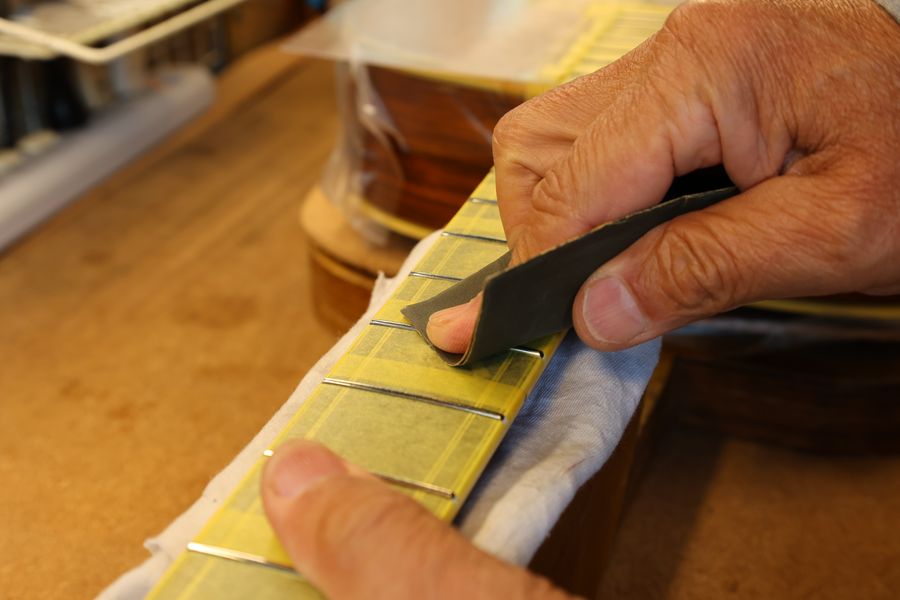

  34.紙ヤスリ（#400）で粗研磨します。
•

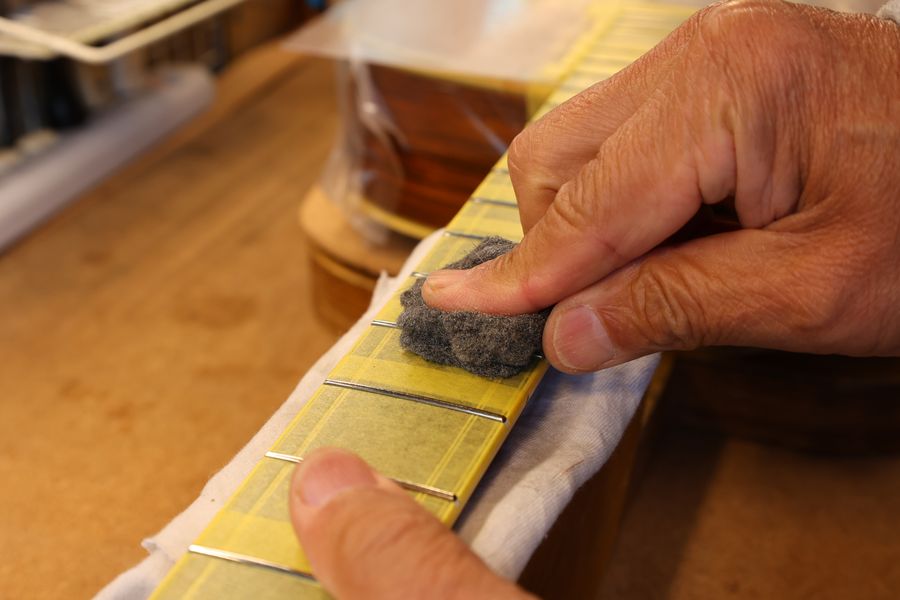

  35.さらにスチールウールで研磨を進めます。
•

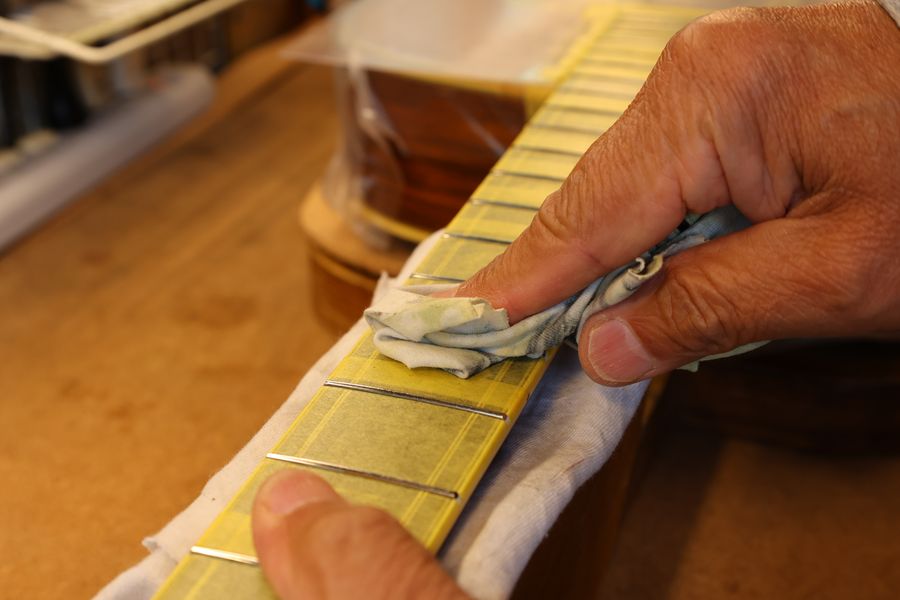

  36.最後はコンパウンドで磨き上げます。
•
  37.プロテクタ類を外しましょう。
  ß
•
  38.ピカピカのフレットになりました。

ブリッジプレート・リペア

•

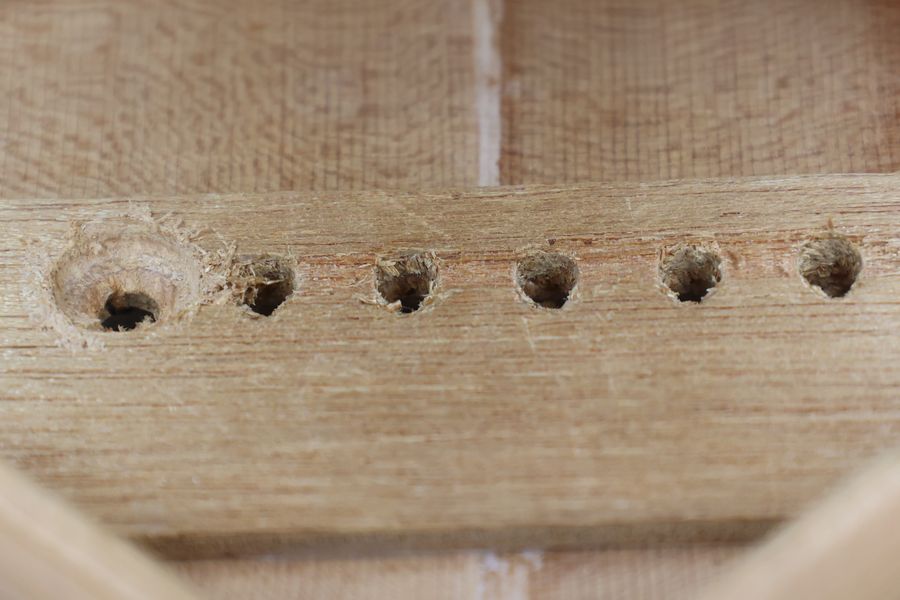

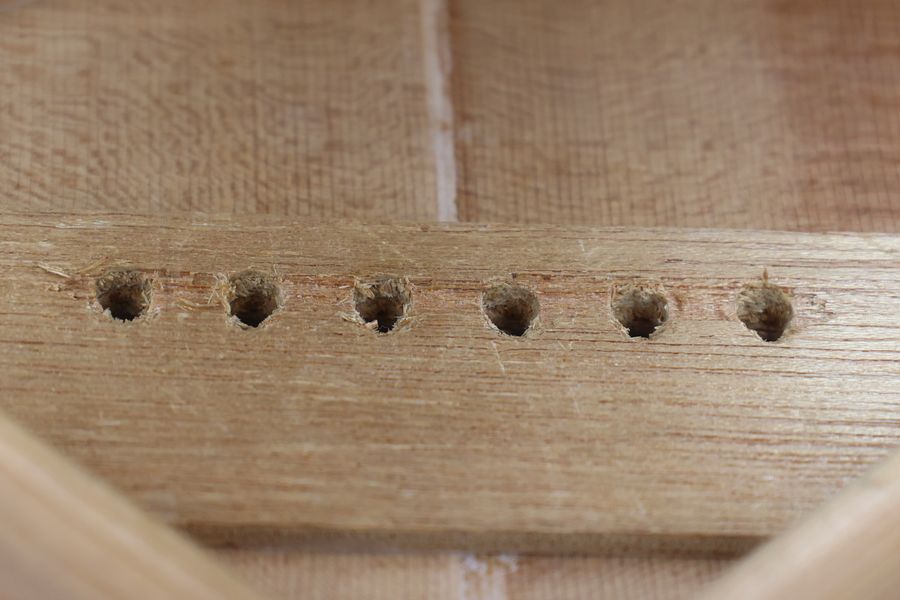

  1.ボディ内部ブリッジの裏側に取り付けられているブリッジプレートです。弦のエンドポールが食い込んでしまう状態になっています。
•

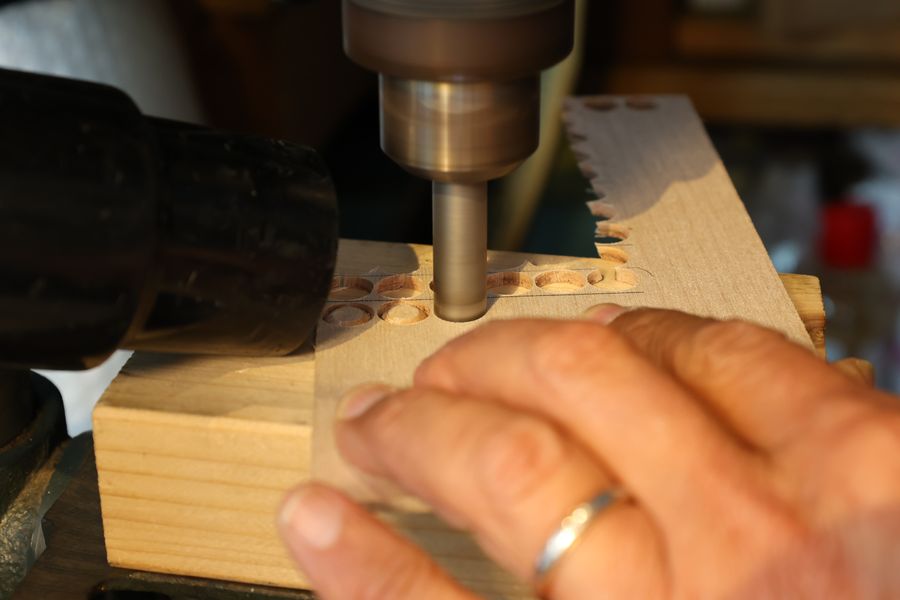

  2.メイプル材からブリッジプレート・リペアのためのプラグを切り出します。

• プラグを切り出している様子です

•
  3.完全に切り離さず、ぎりぎりのところで固定させておきます。
•

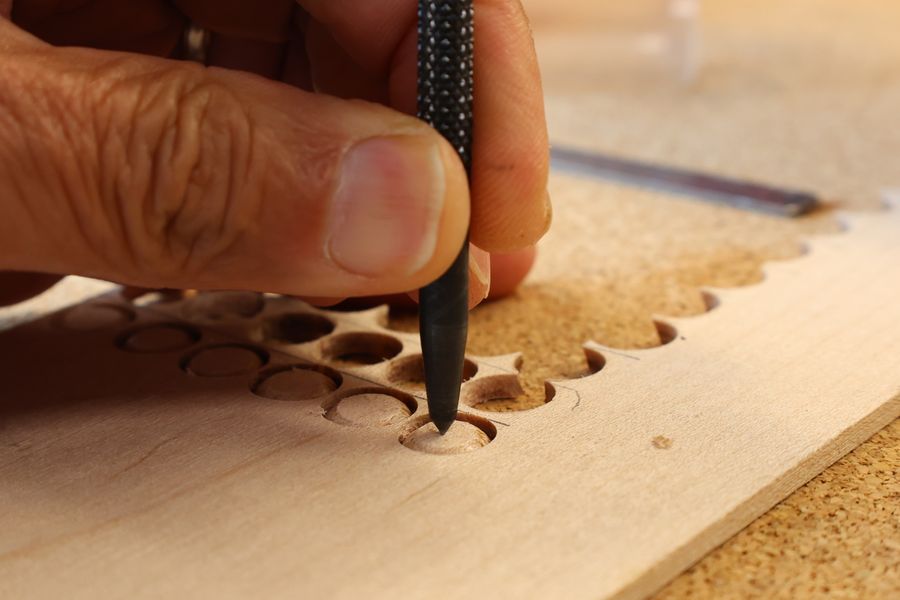

  4.プラグの中央に小穴を開けます。位置決めのためにポンチで凹みを入れています。
•

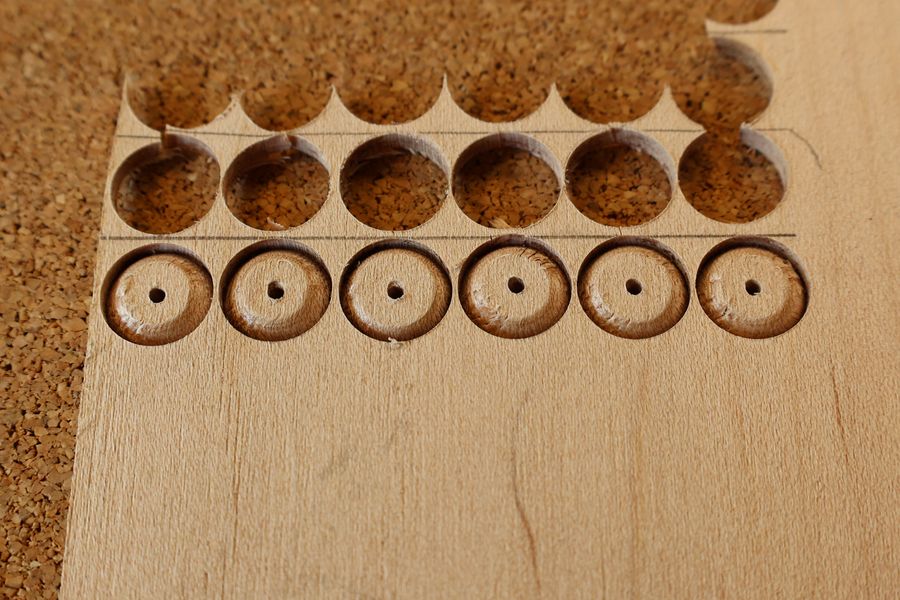

  5.小穴があいたプラグです。まだ材に固定されています。
•

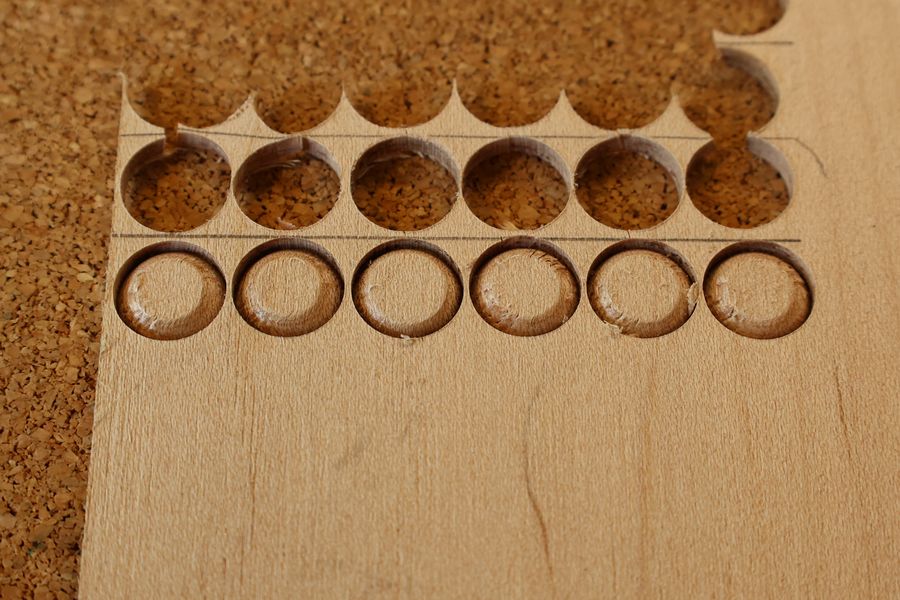

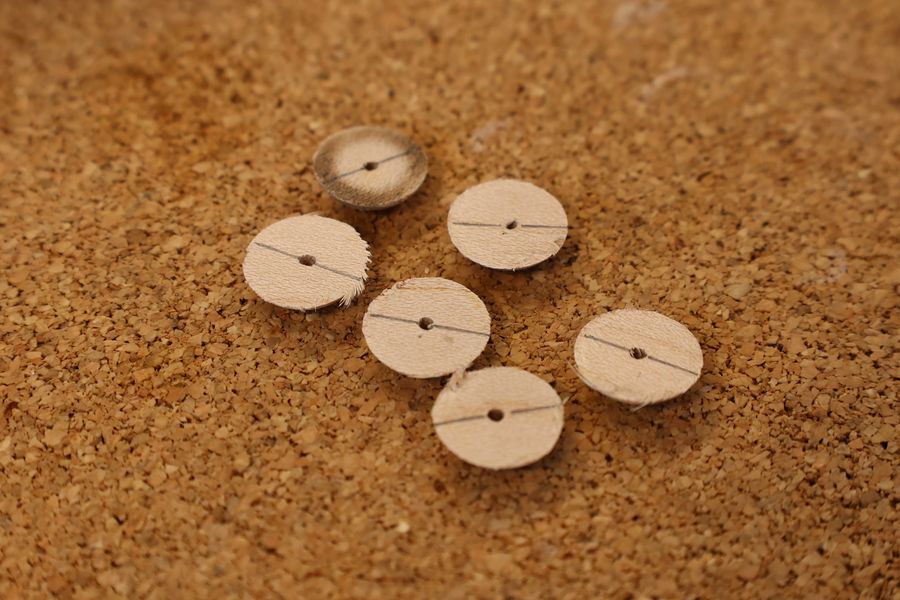

  6.切り出し終えたプラグたちです。
•
  7.プラグの裏側には木目がわかるように線を入れておきます。
•

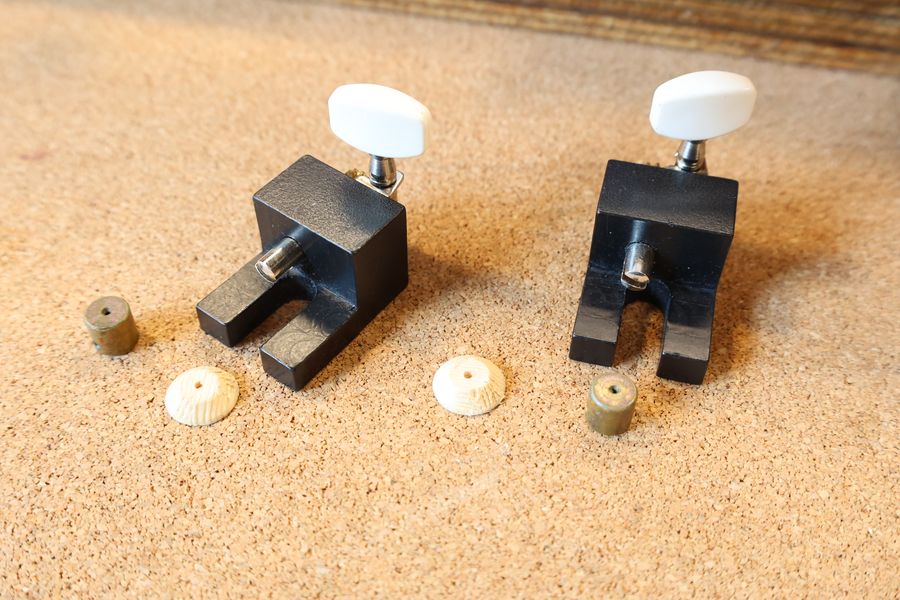

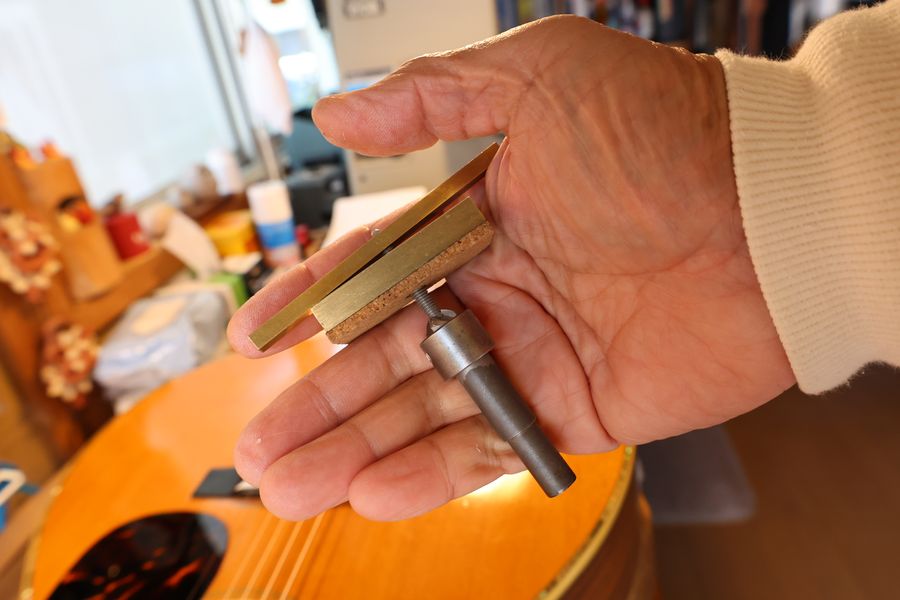

  8.このカッタージグを使用して、ブリッジプレートの凹み加工を行います。
•

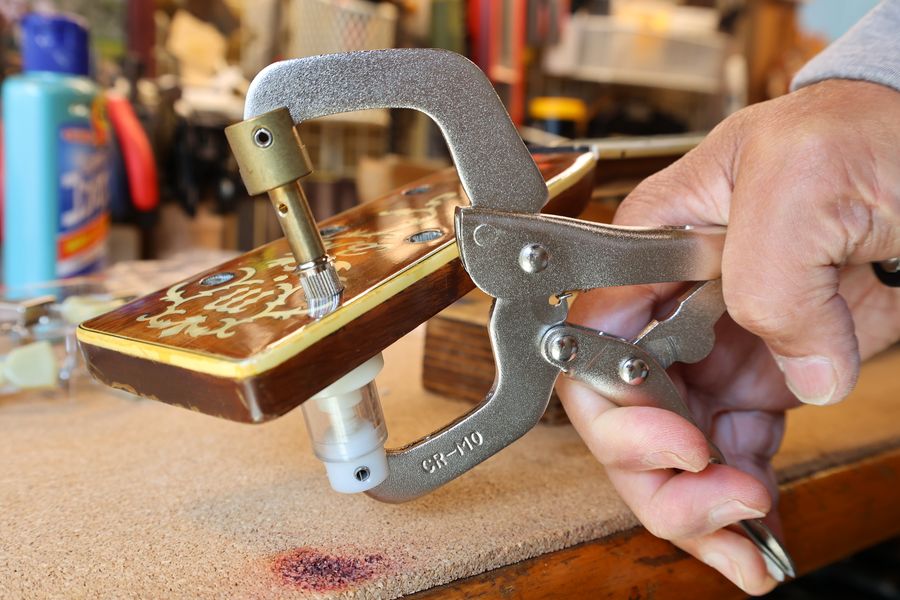

  9.ブリッジ表面のハンドルを回して、カッターを回転させ、ブリッジプレートの凹み加工を行います。
•

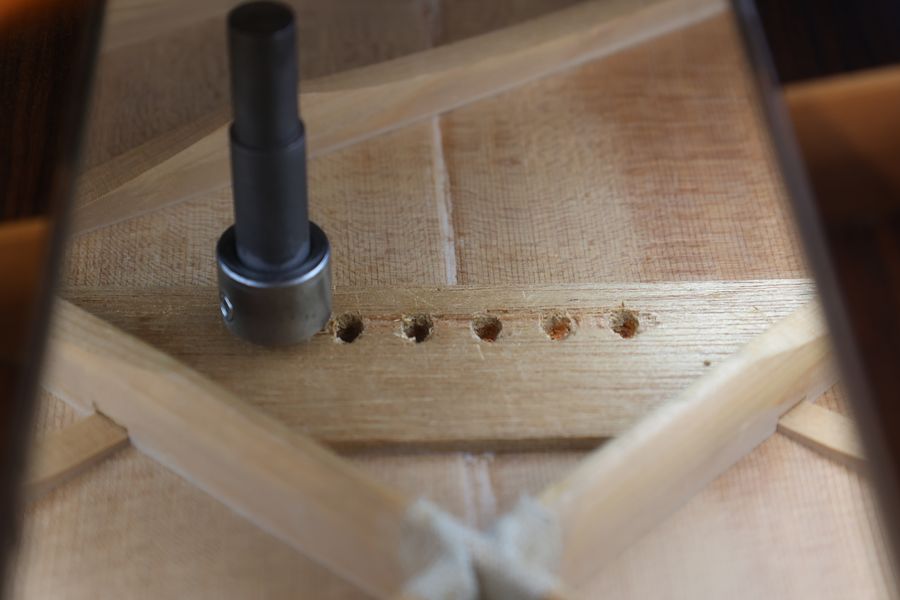

  10.ボディ内でカッターはこのようにブリッジプレートと接触しています。
•

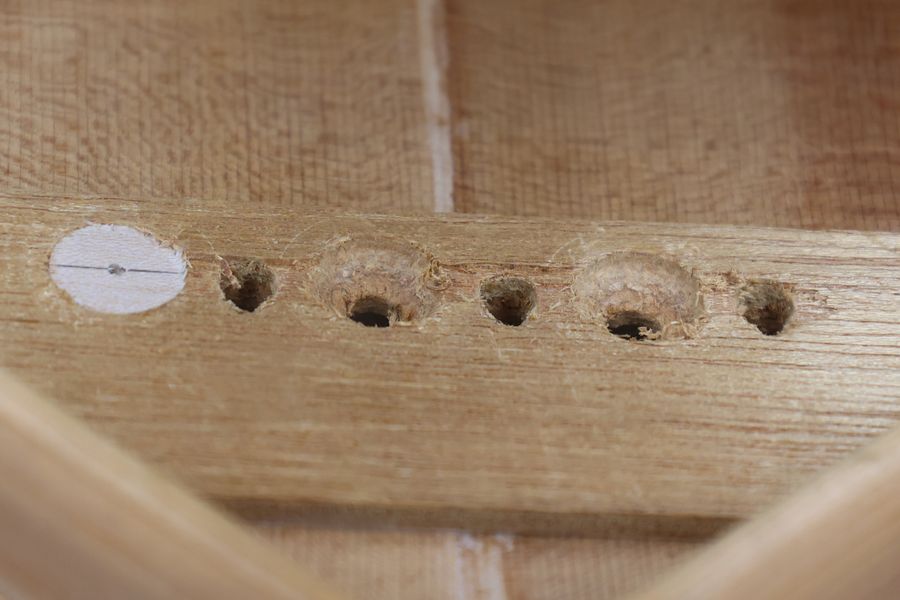

  11.1弦の凹み加工を終えたブリッジプレートです。
•

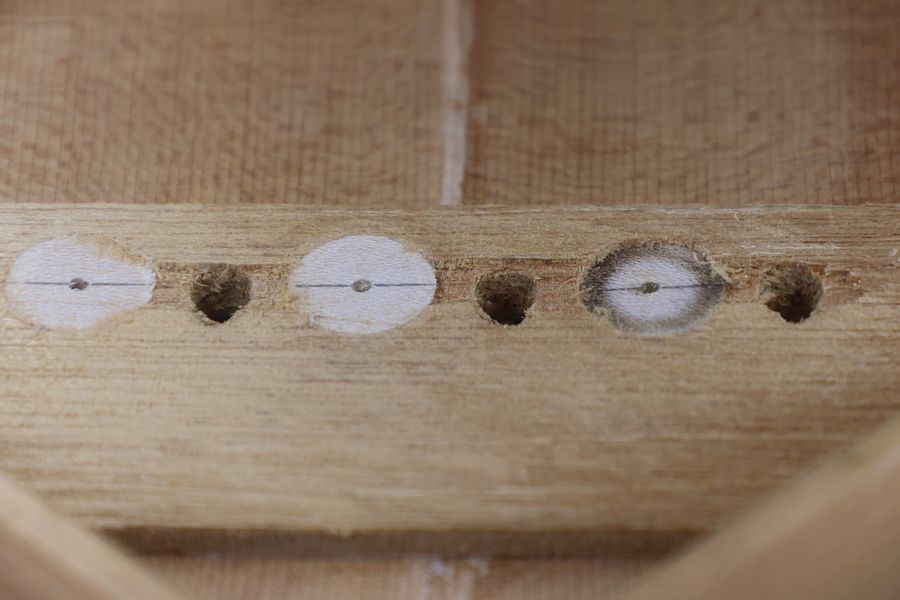

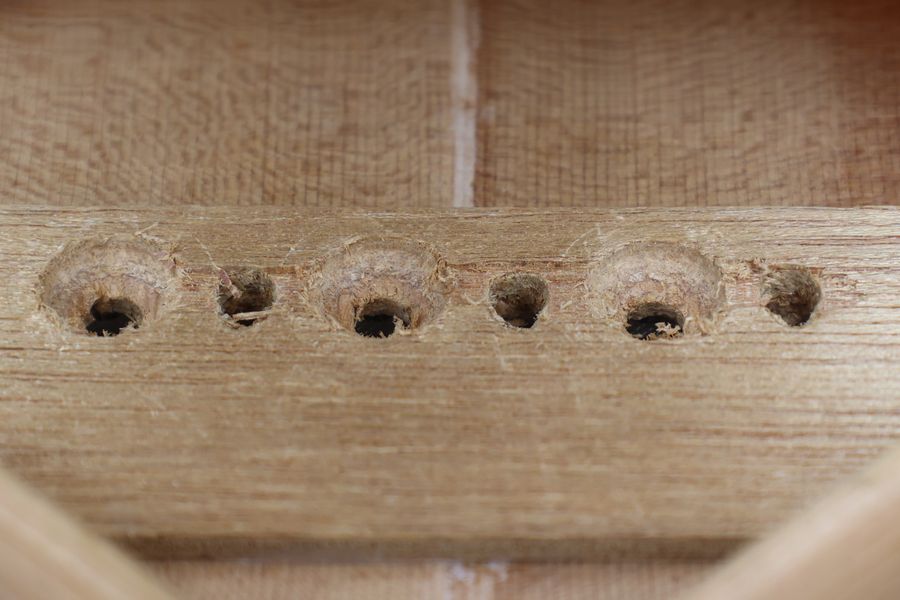

  12.同様にして3，5弦の凹み加工も行いました。
•

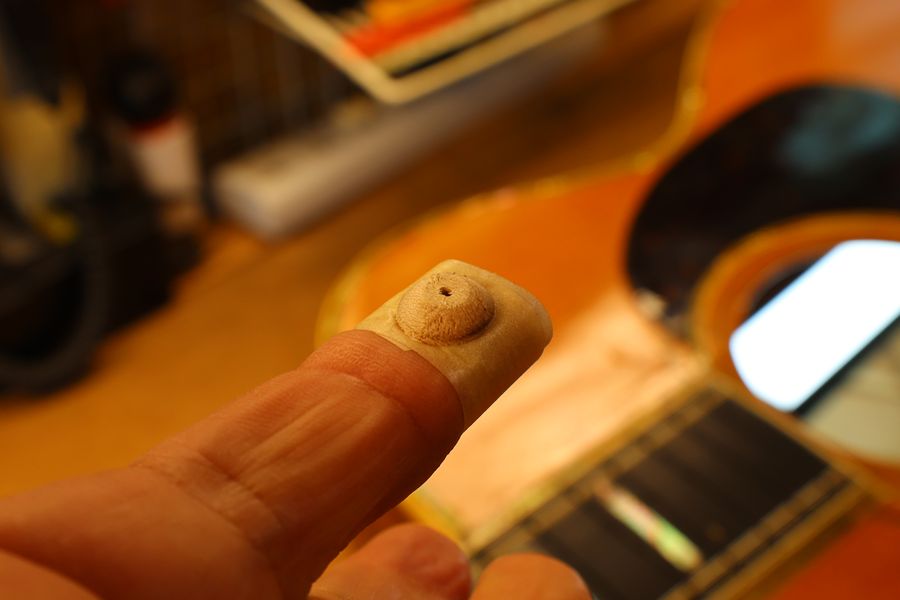

  13.マスキングテープの粘着面を外側にしてプラグを半固定します。
•

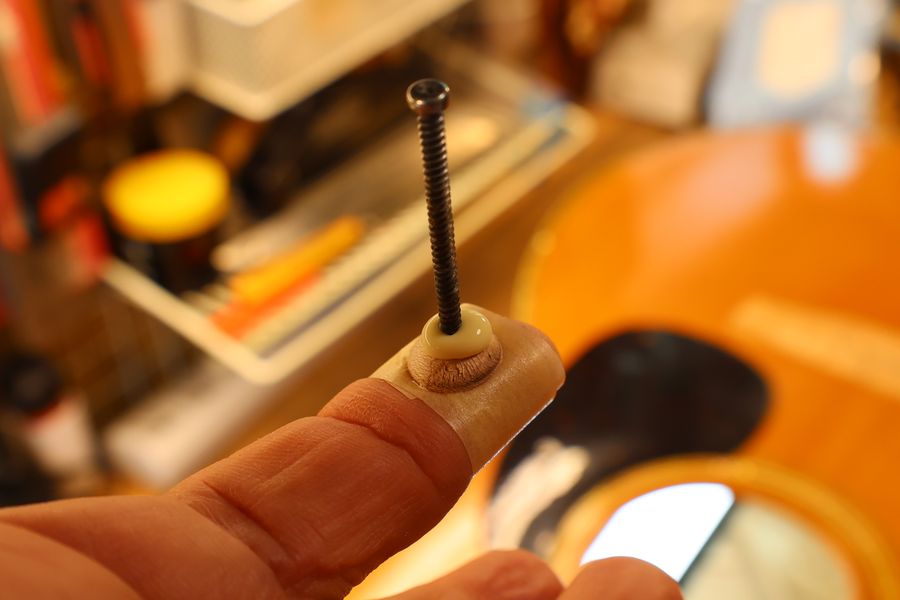

  14.タイトボンドをプラグにつけて、小ネジを中央の穴にねじ込みます（この小ネジも半固定状態です）。
•

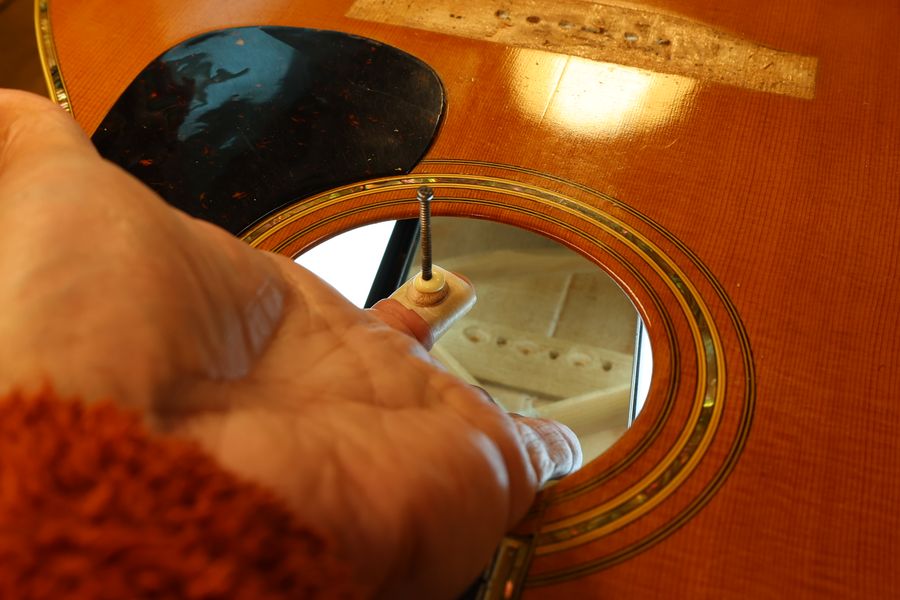

  15.半固定状態でプラグをそっとブリッジプレートの下に運んでいきます。
•
  16.1弦のプレート凹み部分にプラグを接着しました。小ネジは少し引き上げてプラグを固定した後、緩めとります。
•

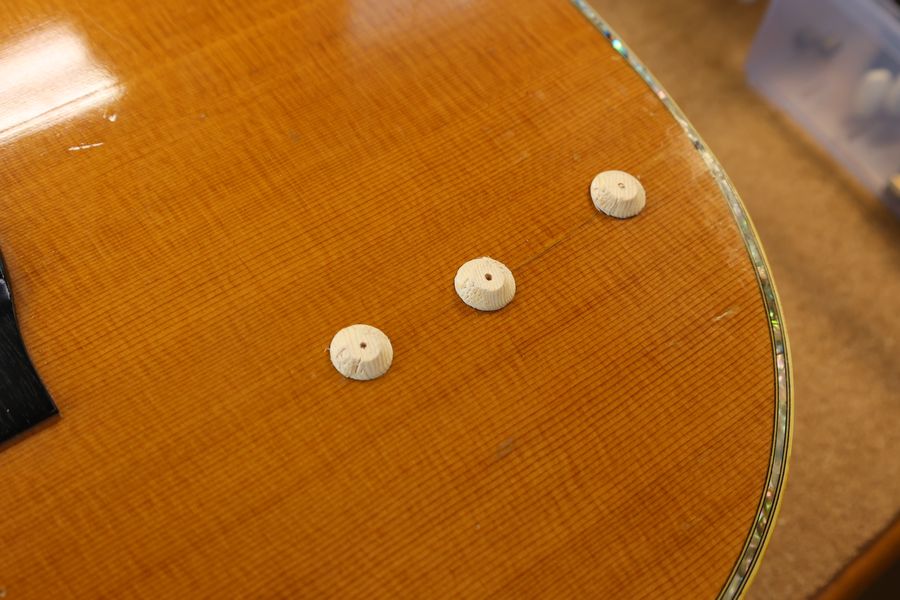

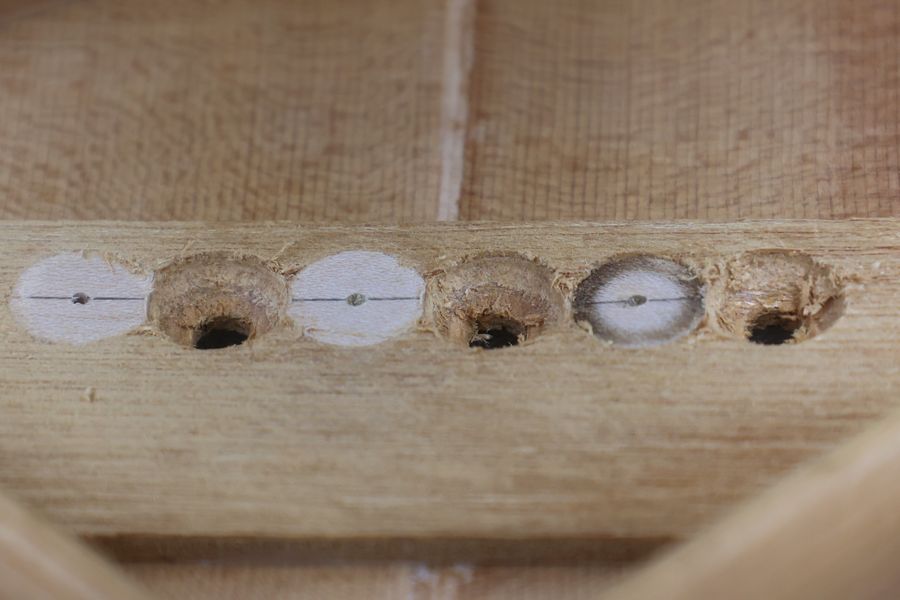

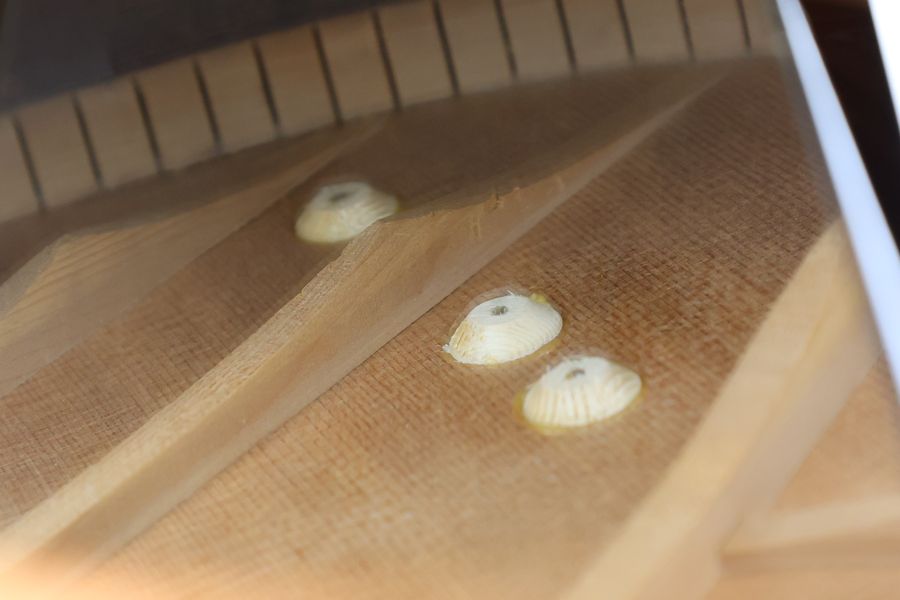

  17.1，3，5弦のプラグ固定が終わりました。このとき木目方向を確認しておきます。
•
  18.アクリル板を挟んでマグネットクランプした後、固着を待ちます。
•
  19.1，3，5弦のプラグ固着後、同じように2，4，6弦のプラグ接着を行います。
•

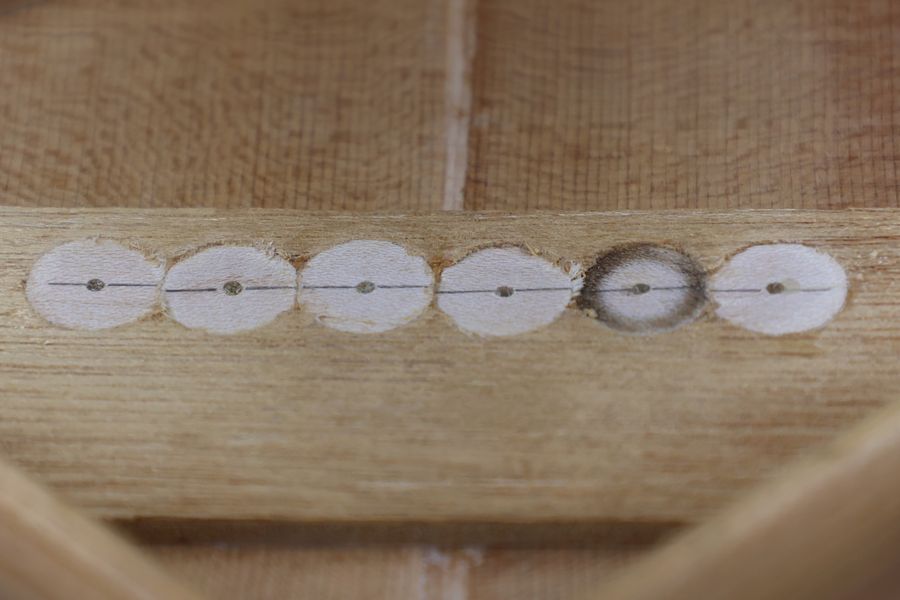

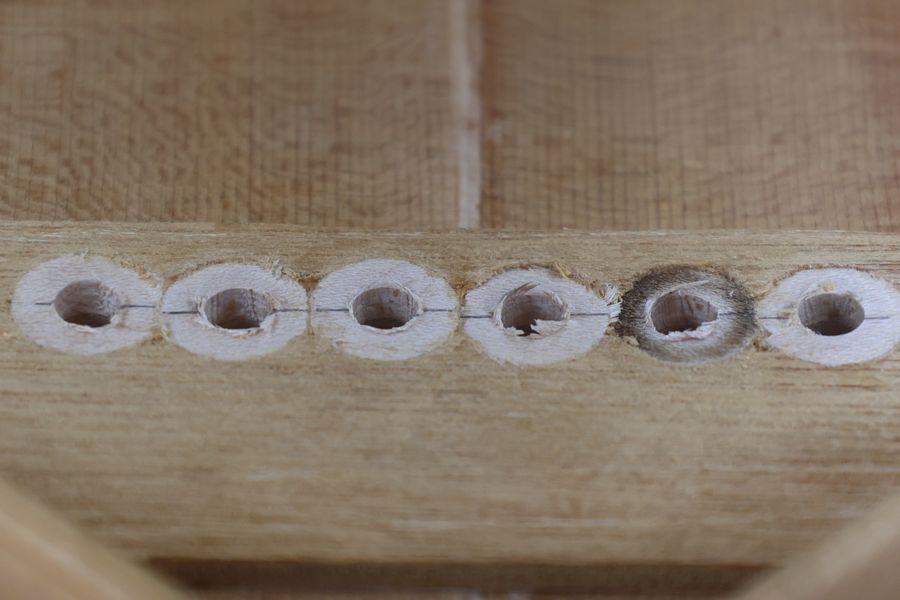

  20.6弦すべてのプラグ接着を終えました。
•

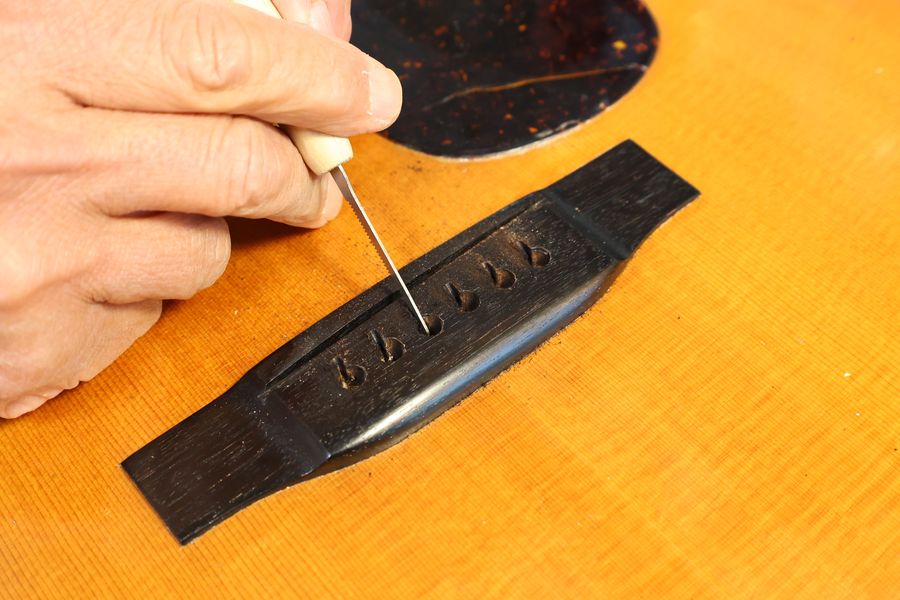

  21.固着したプラグにブリッジピン穴を開けます。プレート側に当て木を当てて一つずつ開けていきます。
•

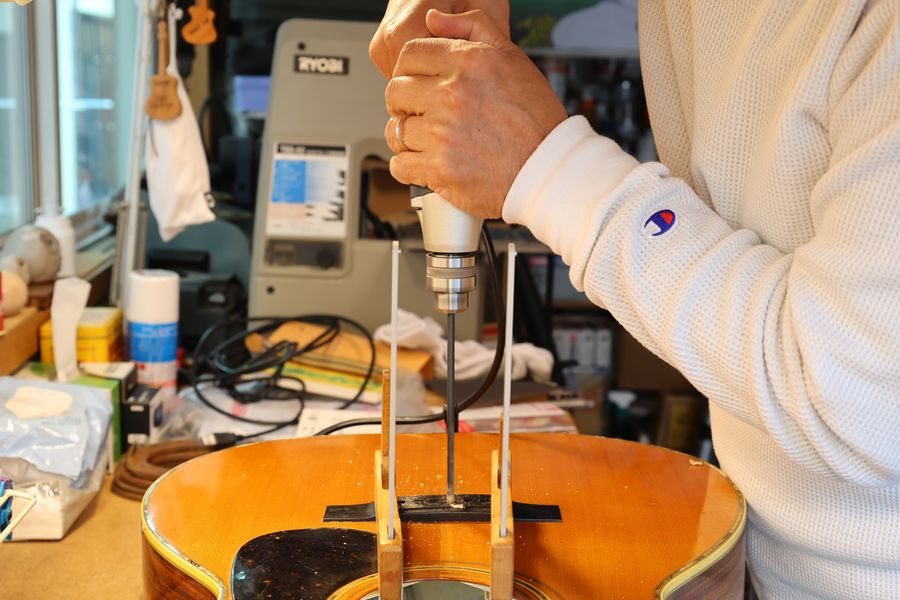

  22.プレート側に当て木を当て、クランプを避けるように長いドリルビットを使用します。

• ブリッジピン穴を空けている様子です

•
  23.プラグにブリッジピン穴を開けました。
•

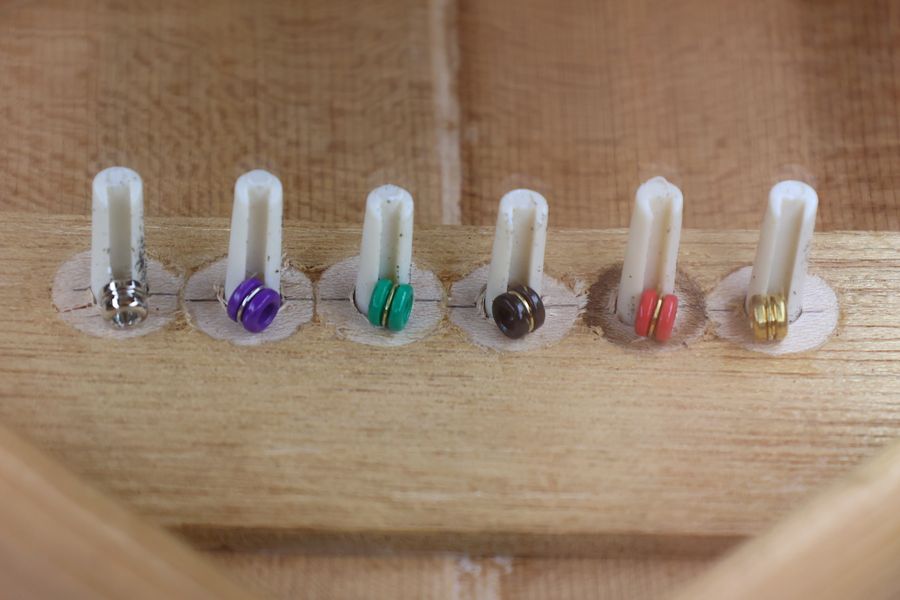

  24.弦を張りました。エンドポールがプレートの上にしっかり固定されています。

ナット交換

•
  1.オリジナルナットは装着されていませんでした。
•

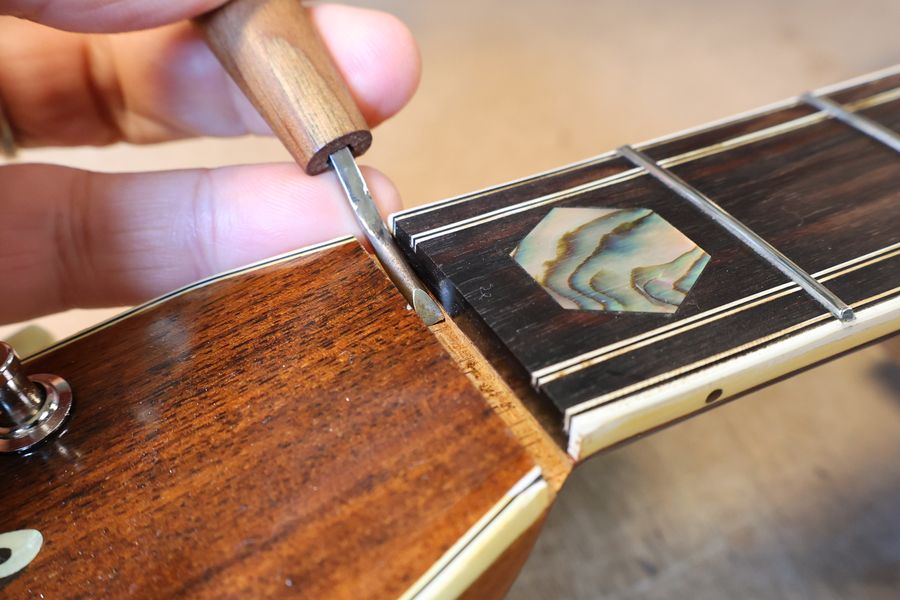

  2.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。
•

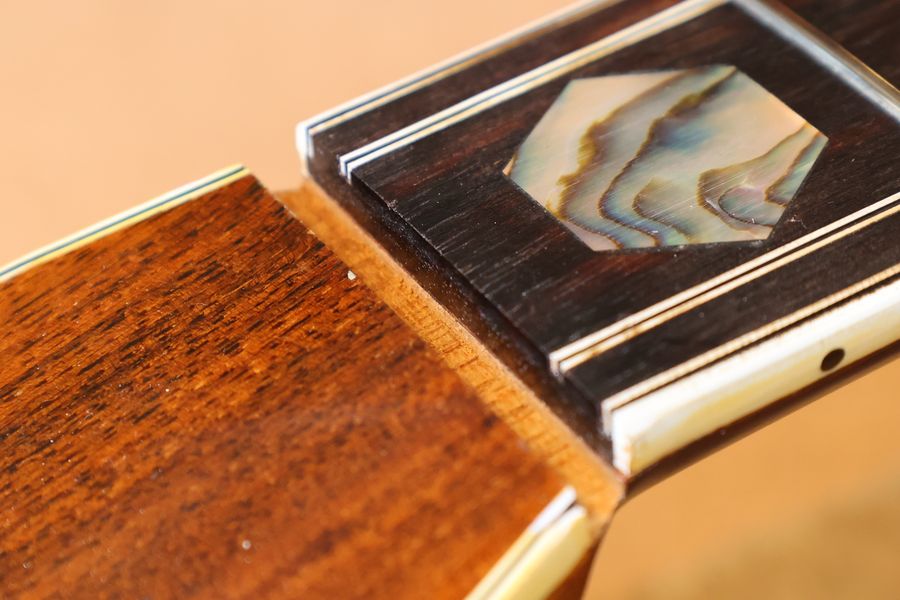

  3.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
•
  4.ネック幅に合わせてナットスラブを切り出します。
•

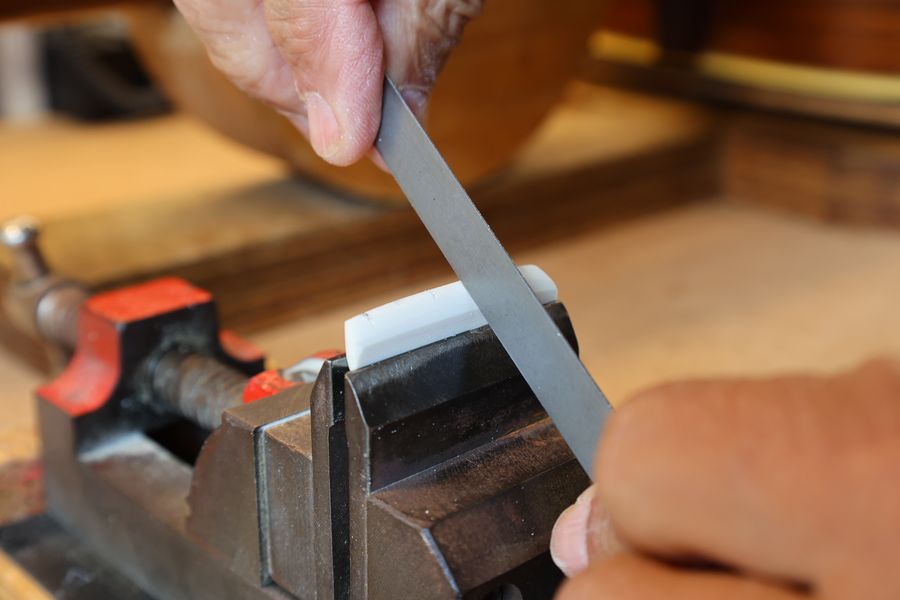

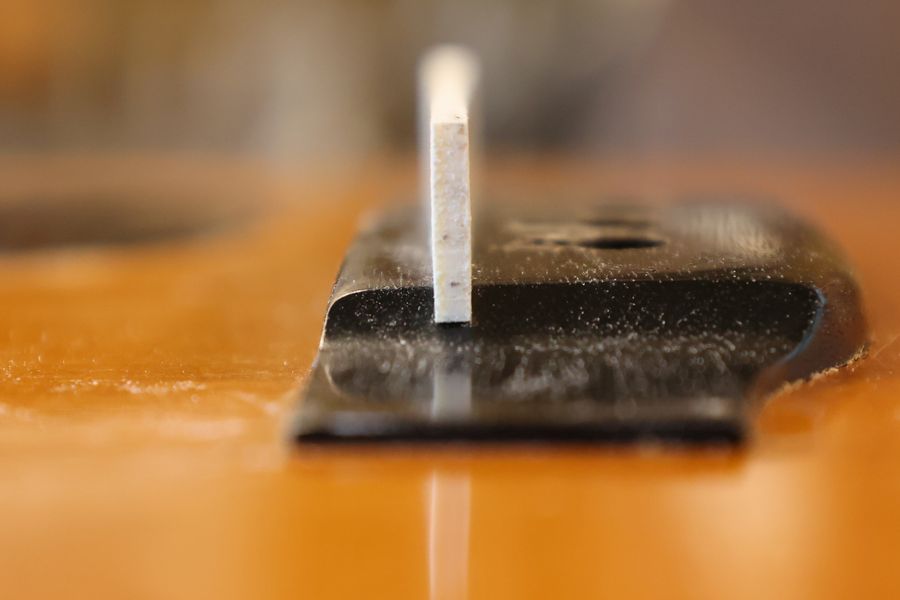

  5.フラットファイルを使ってナットの平面を削り出します。
•

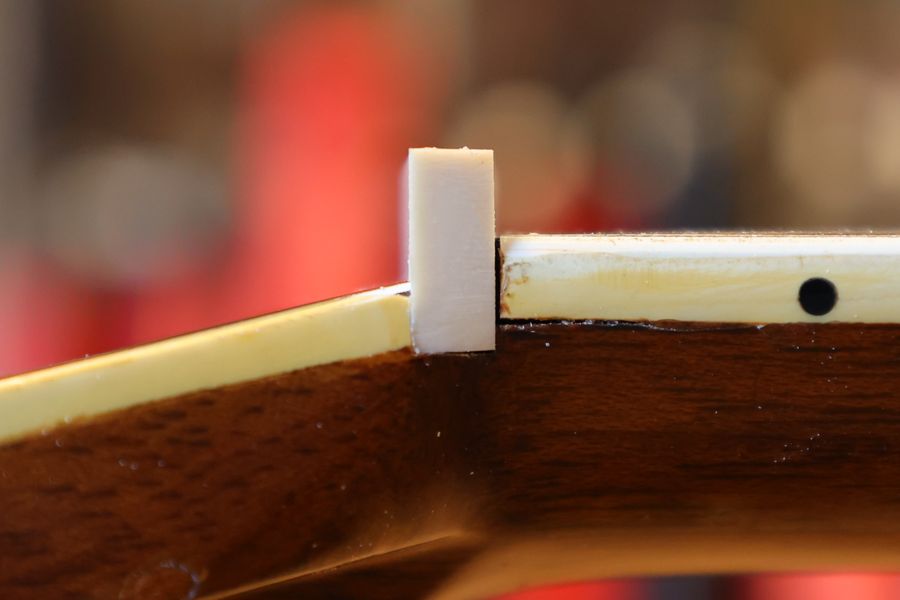

  6.ナット溝にピッタリはまるようになりました。
•
  7.1弦側からもナットの密着を確認します。
•

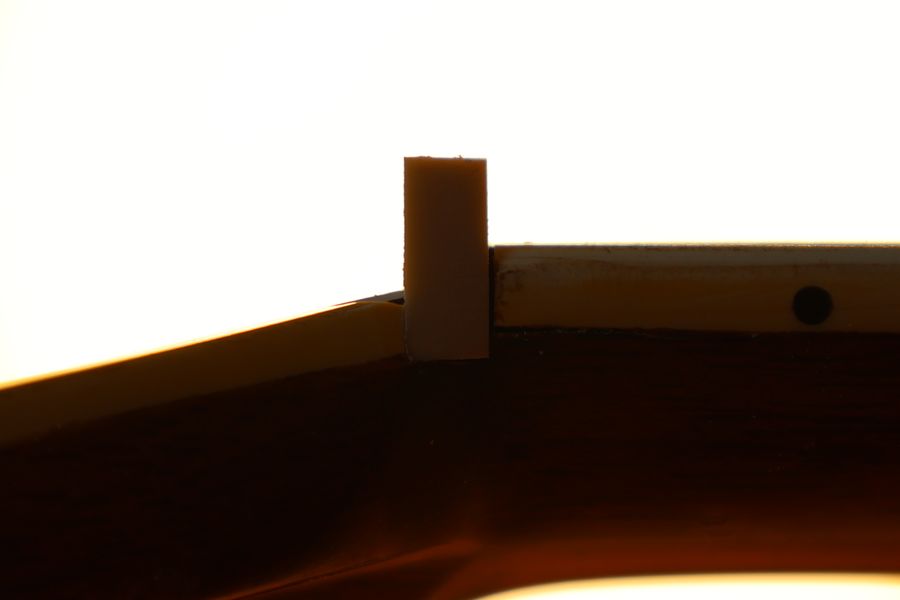

  8.逆光を利用すると密着度の確認が効率的に行えます。
•

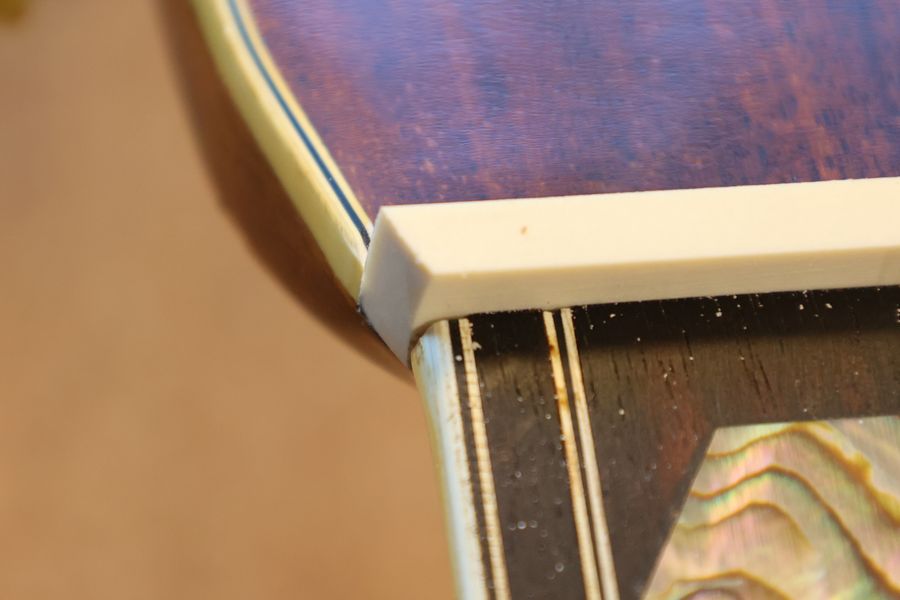

  9.ナットのサイドもこの段階で面取り加工しておきます。
•
  10.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。
•

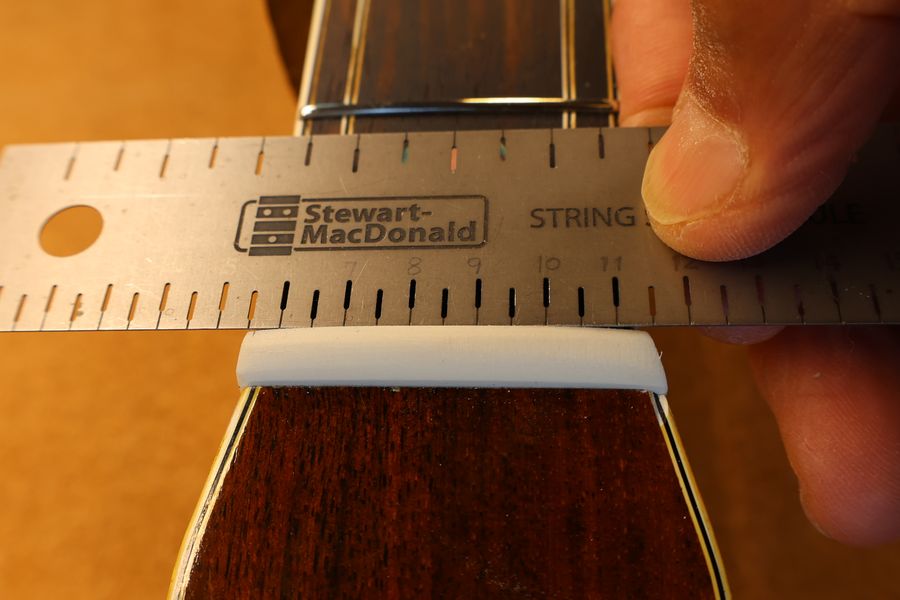

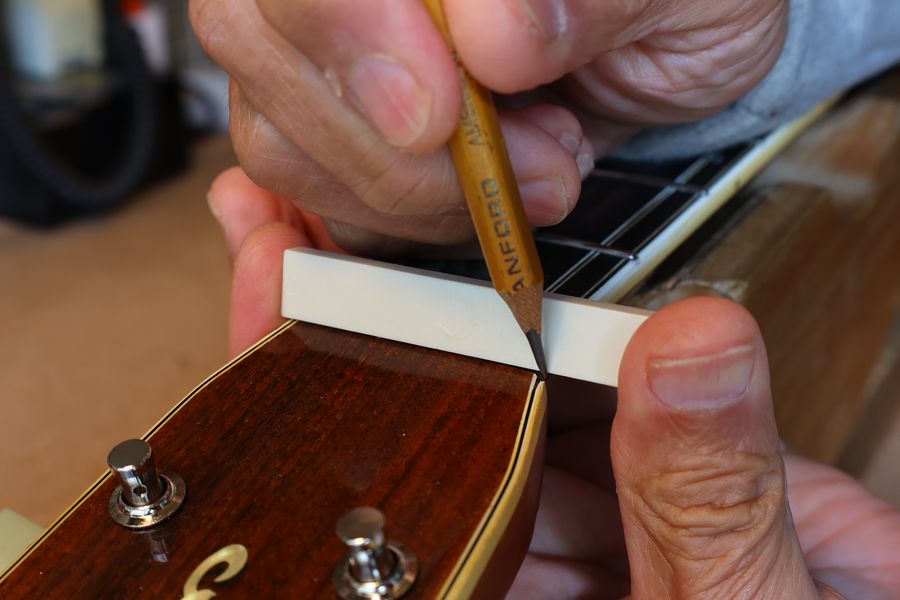

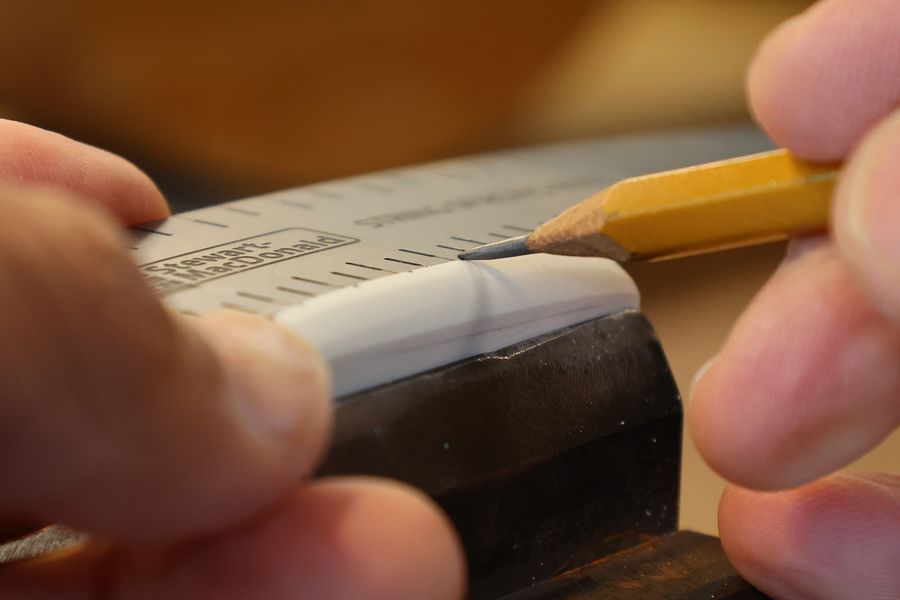

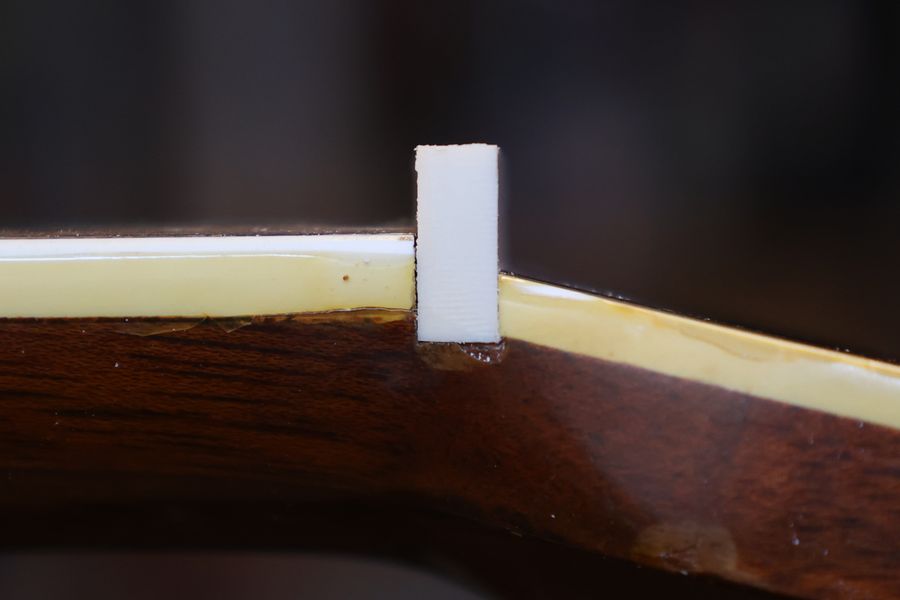

  11.フレットの高さに合わせてケガキ線を入れます。
•
  12.ナット上部を切り取りました。
•
  13.ヘッド側に放物曲面を削り込んでいきます。
•

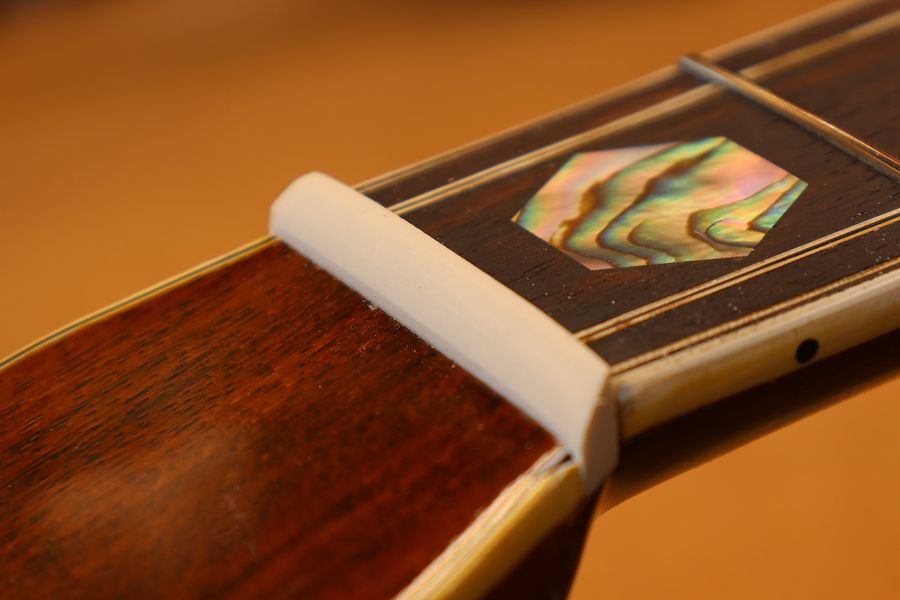

  14.ナットらしくなってきました。
•
  15.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
•

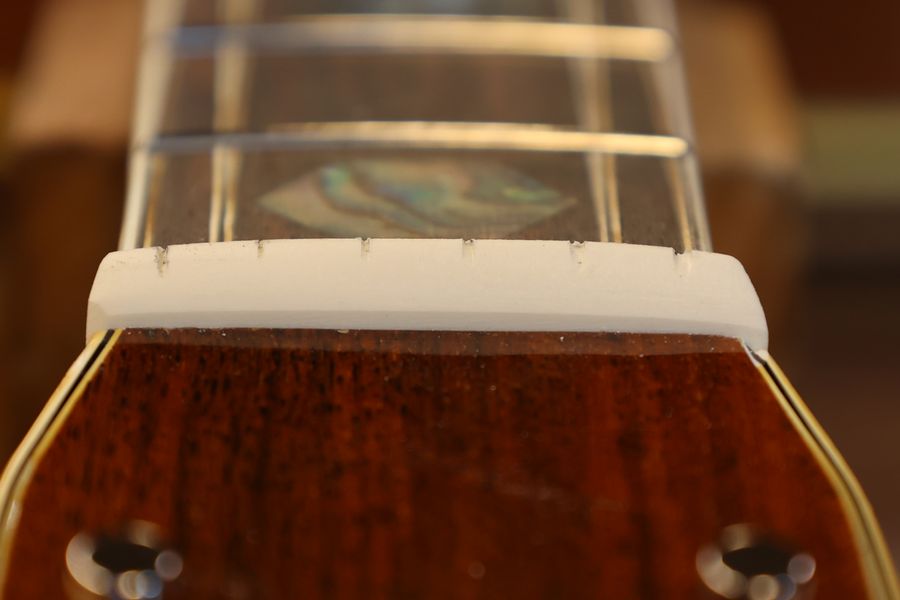

  16.弦溝位置を新しいナットに書き込みます。
•
  17.弦溝を専用のヤスリで彫り込んでいきます。
•

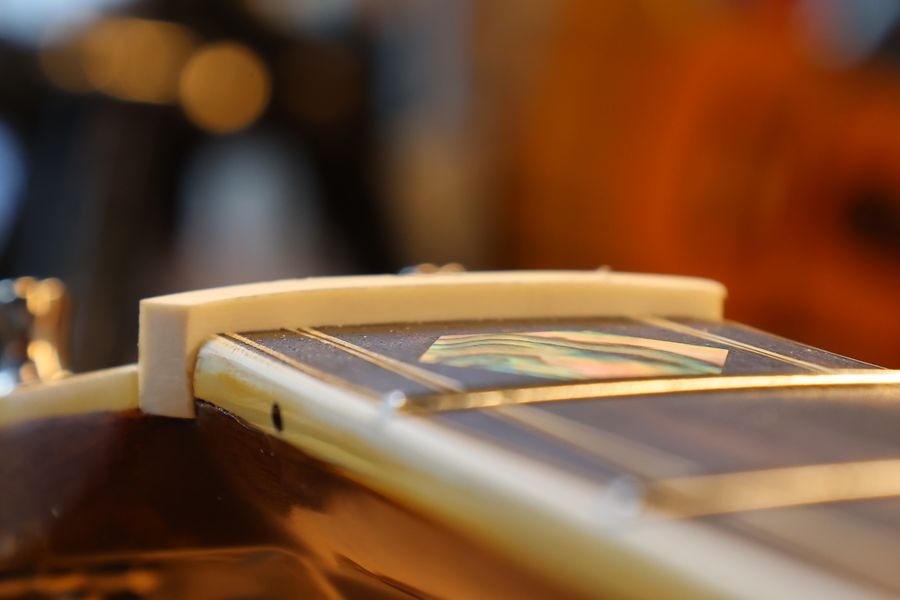

  18.弦高調整前のナットです。
•

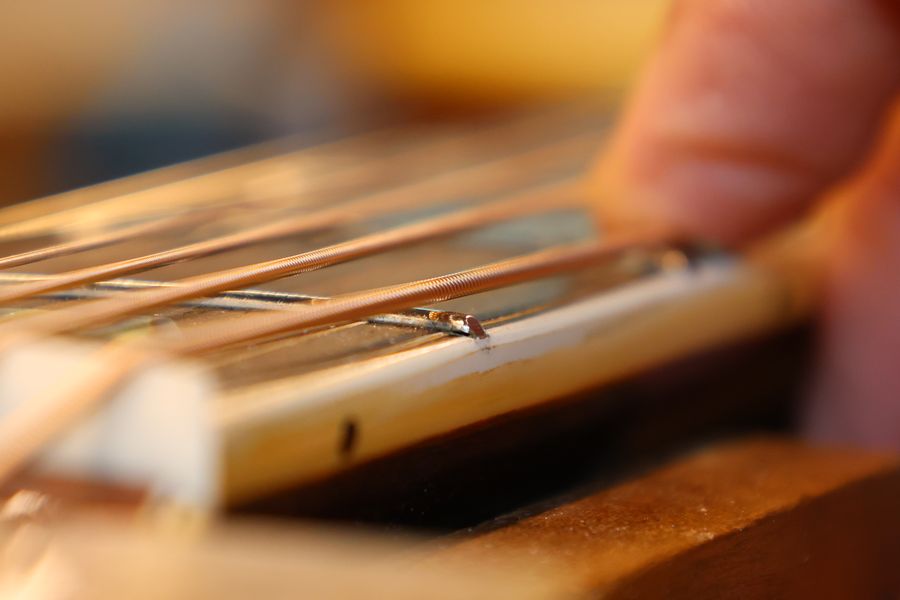

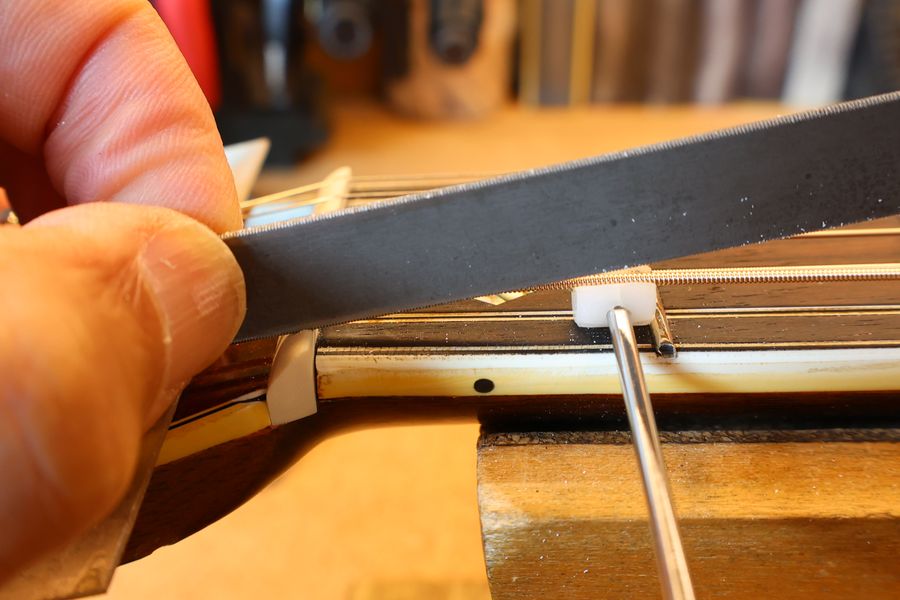

  19.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。
•
  20.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。
•

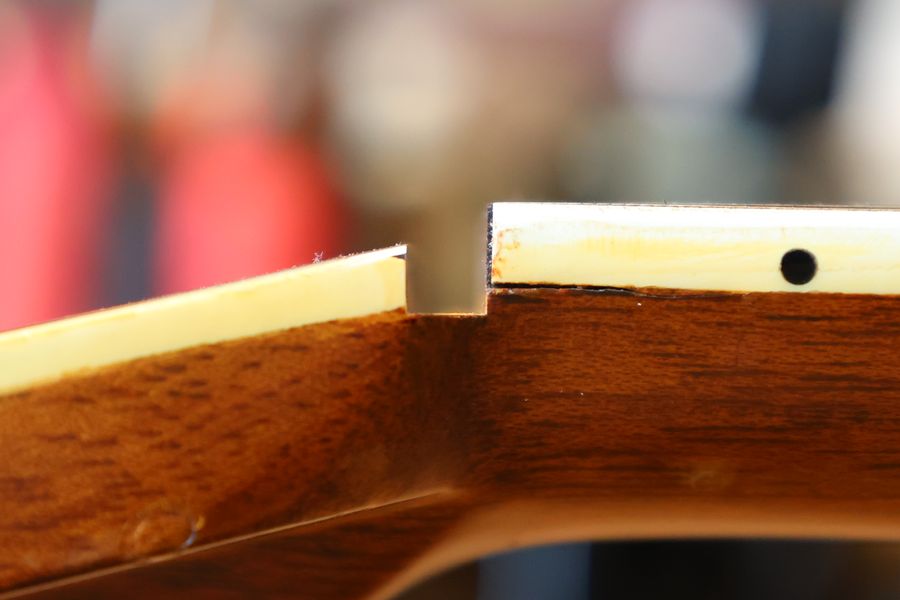

  21.ナット高調整前の弦溝です。
•

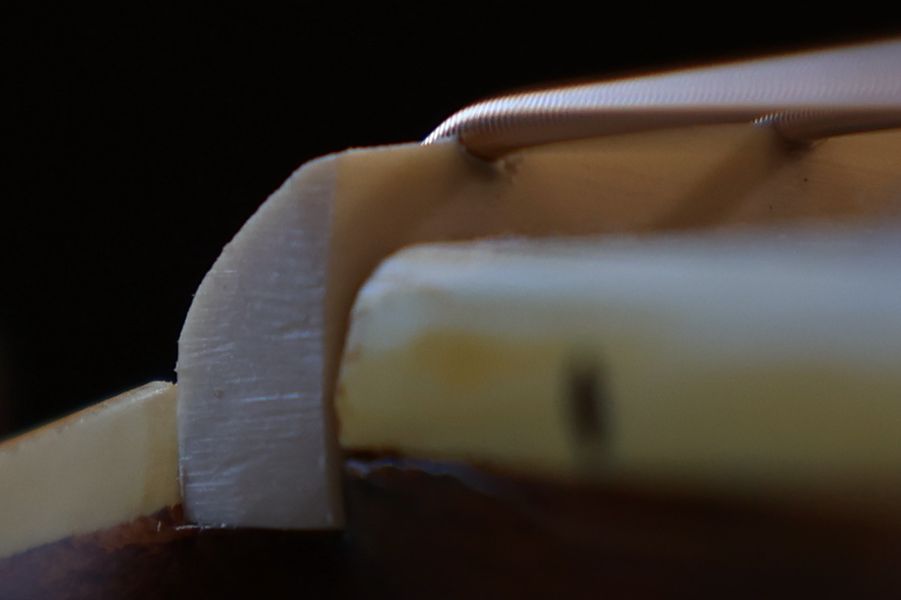

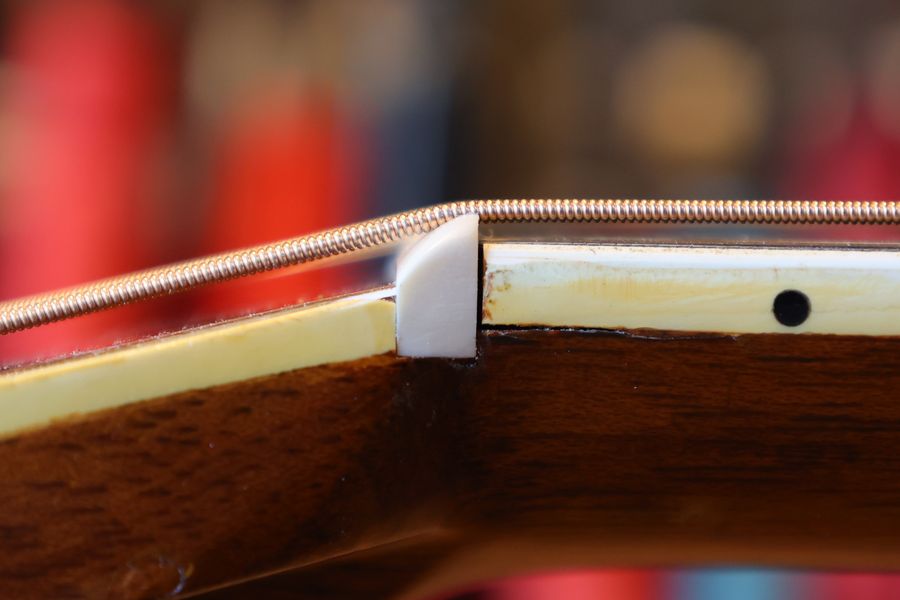

  22.弦高調整後のナット弦溝です。
•

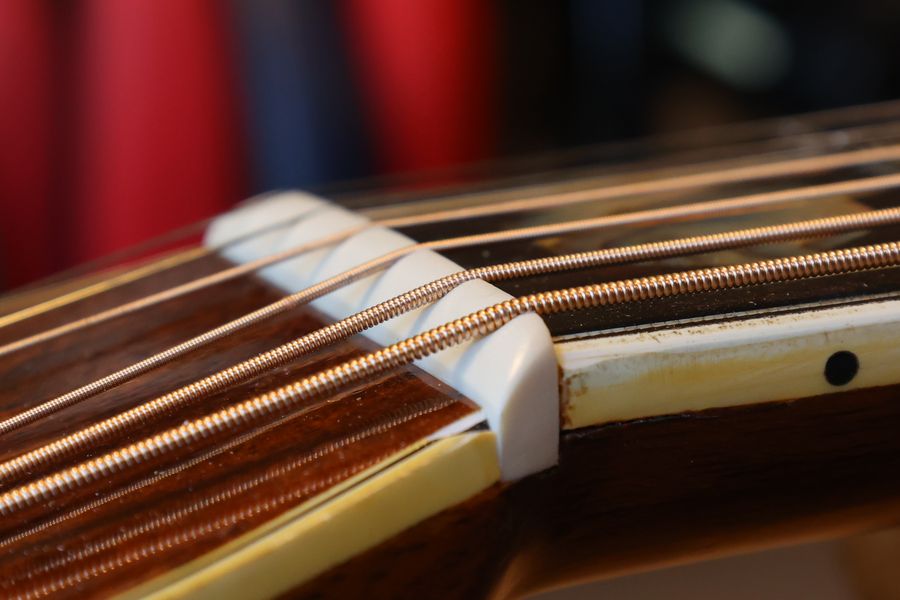

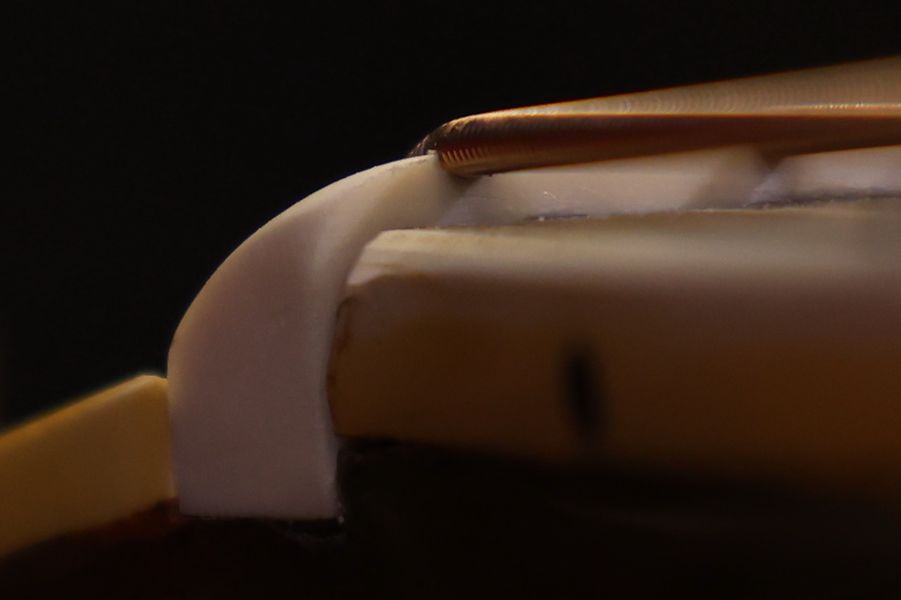

  23.他の弦も同じ要領で調整しました。弦高調整後のナットです。
•
  24.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。

ピッチ調整～サドル作製

•

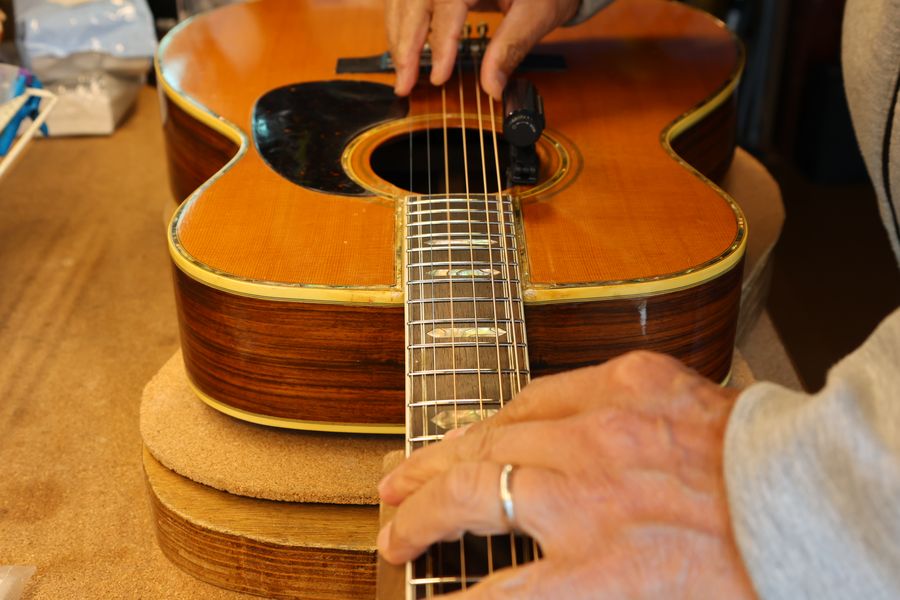

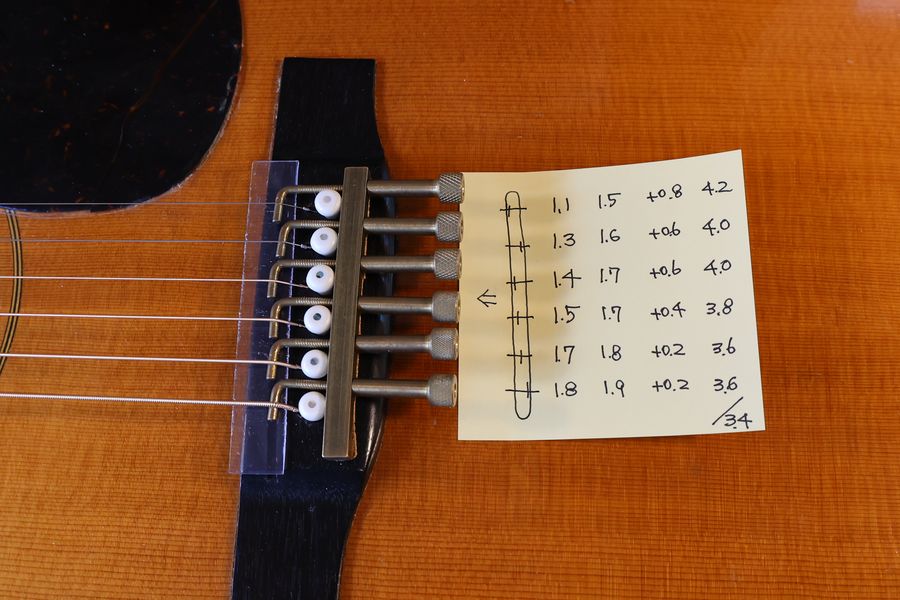

  1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。
•
  2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。
•
  3.サドル山位置を書き写していきます。
•

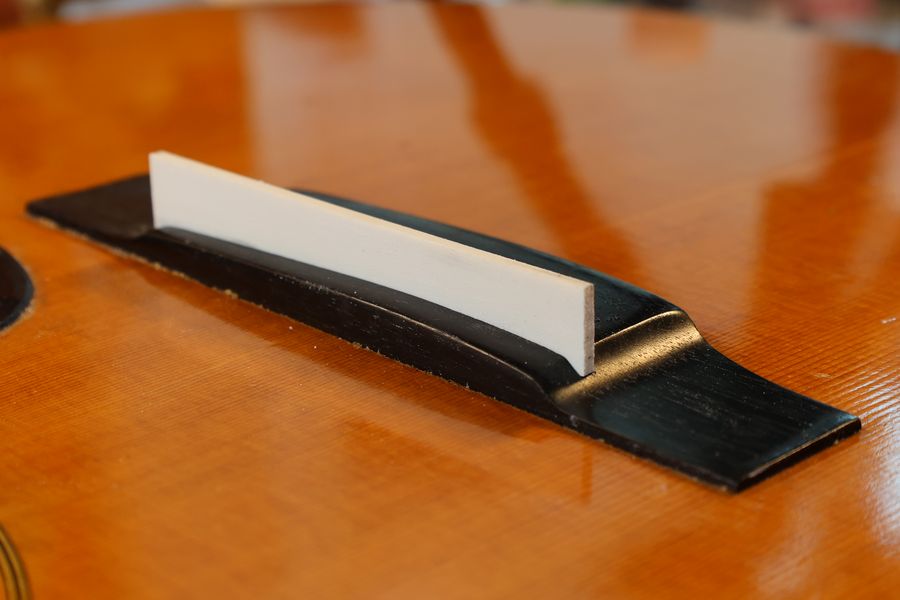

  4.サドル溝に合わせてサドルスラブを切り出します。
•

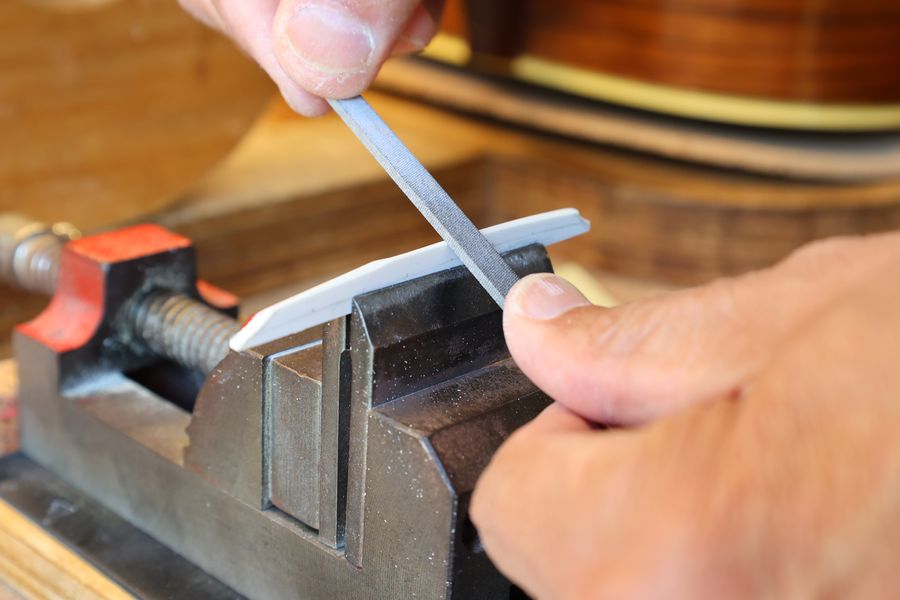

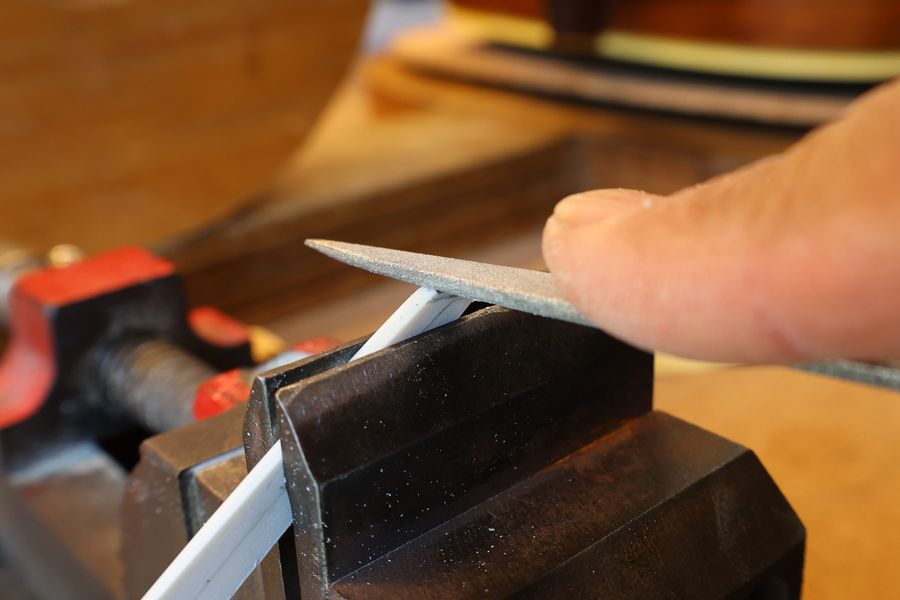

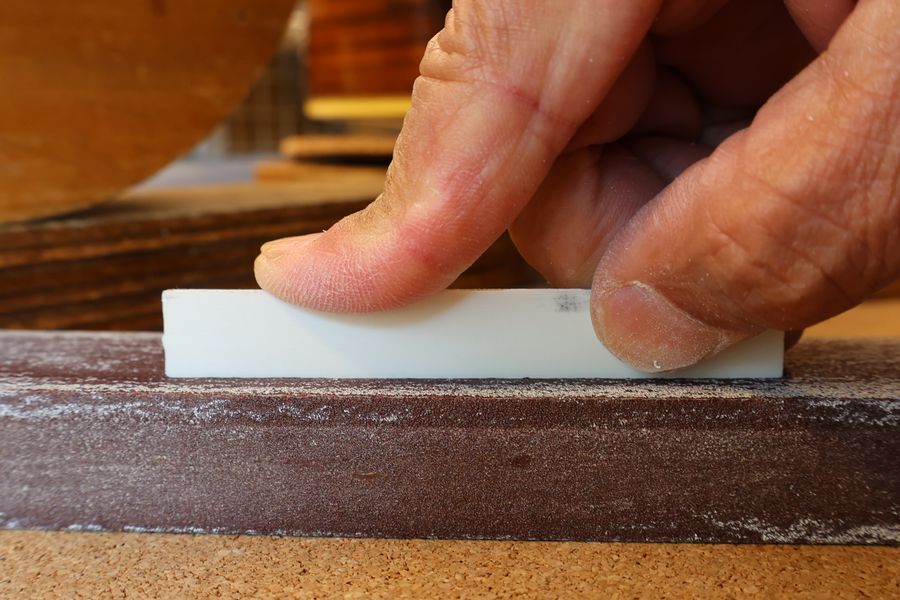

  5.サドルの底はフラットファイルで平面をつけていきます。
•
  6.サドル溝にピッタリはまるように加工できました。
•
  7.サドルの端も溝にピッタリはまっていることを確認します
•
  8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。
•
  9.サドルピーク位置を削りだしていきます。
•
  10.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。
•
  11.さらにミニルーターで弦の導出角度をつけていきます。
•

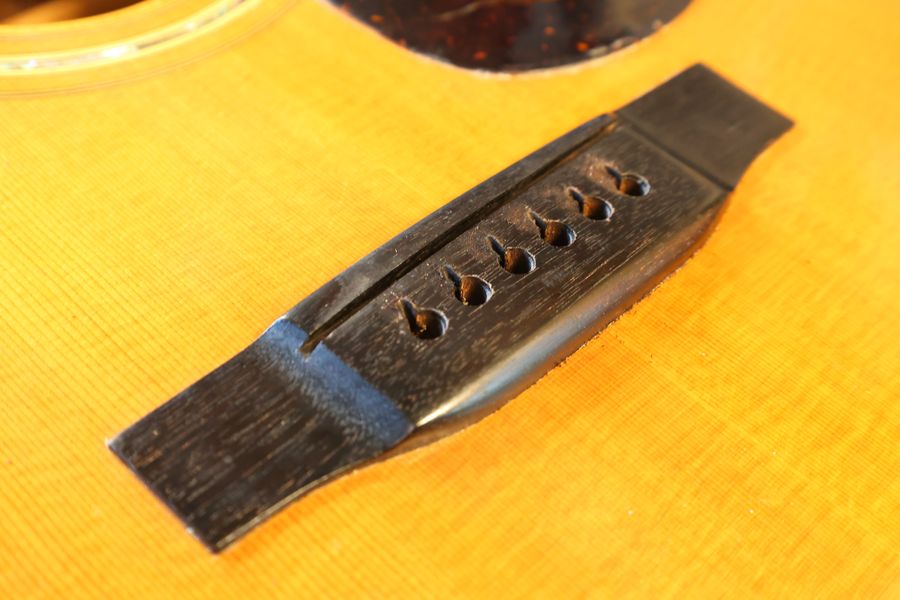

  12.ブリッジピン穴加工を終えました。
•
  13.ロングサドル・エッジスロープの加工を行います。
•
  14.半丸ヤスリでスロープを粗く削り取ります。
•

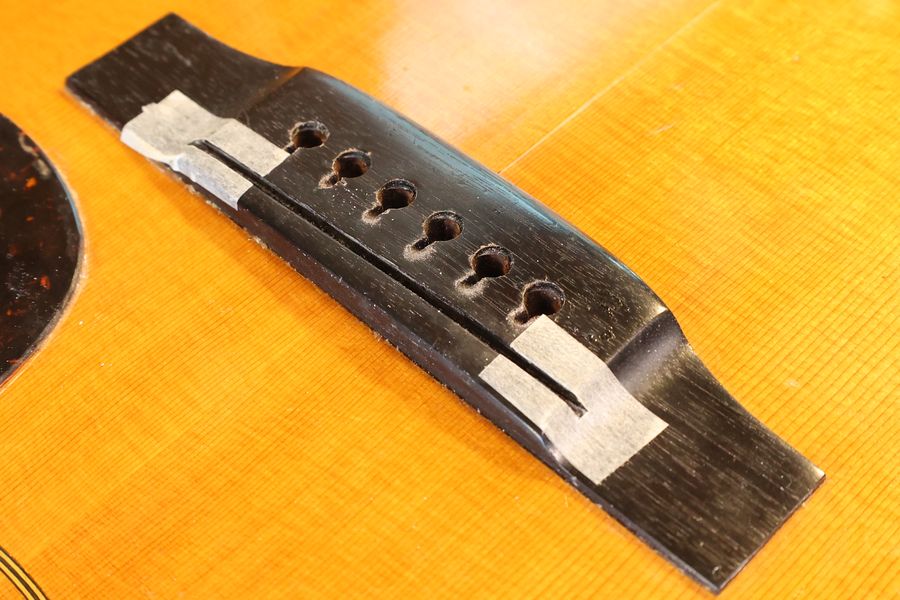

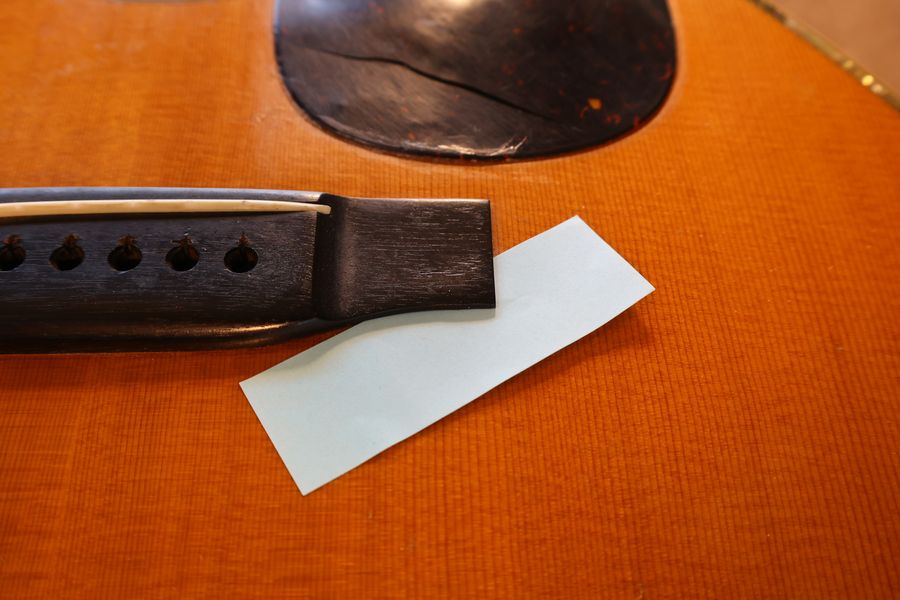

  15.ブリッジ面をマスキングテープで保護します。
•
  16.粗削りを行ったサドルを取り付けました。
•

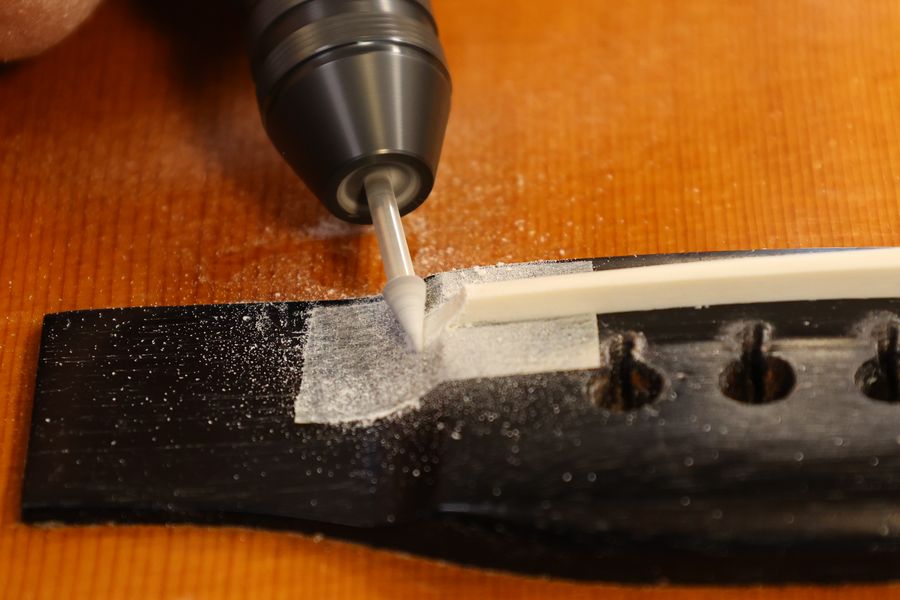

  17.ミニルーターに円錐ビットを取り付けて少しずつブリッジ面に合うようサドルスロープを低くしていきます。
•

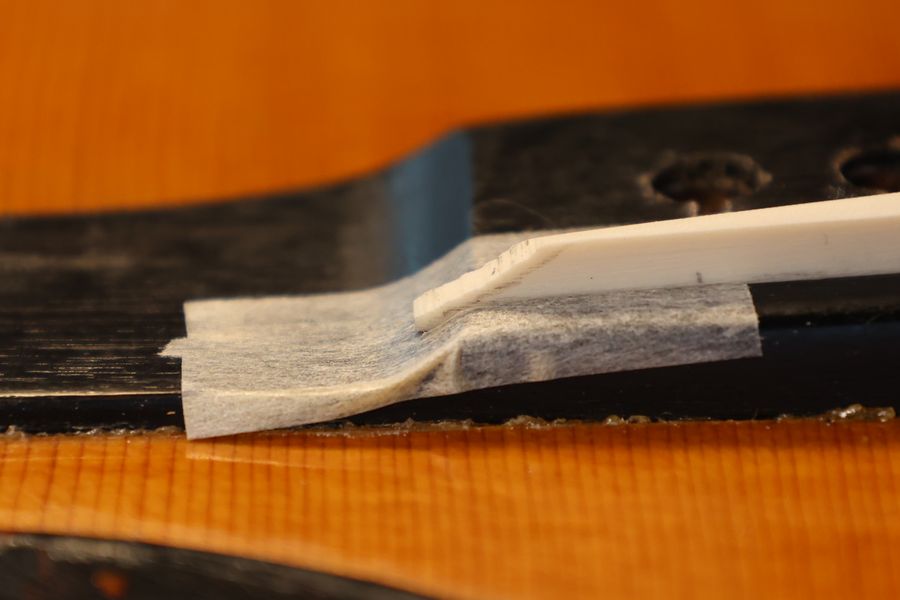

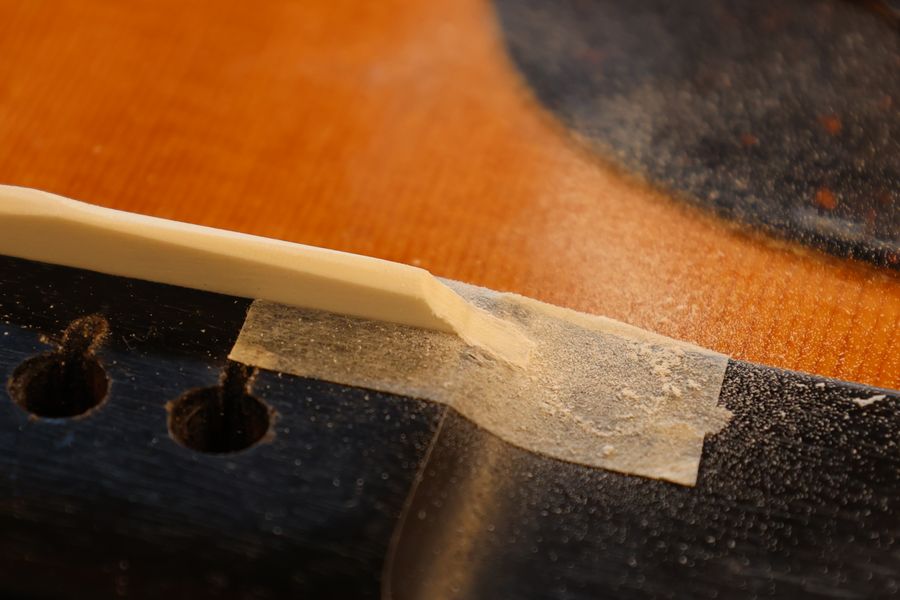

  18.ルーター加工を終えたところです。マスキングテープを少しこするところで止めました。

• ロングサドル・エッジスロープ整形の様子です。

•

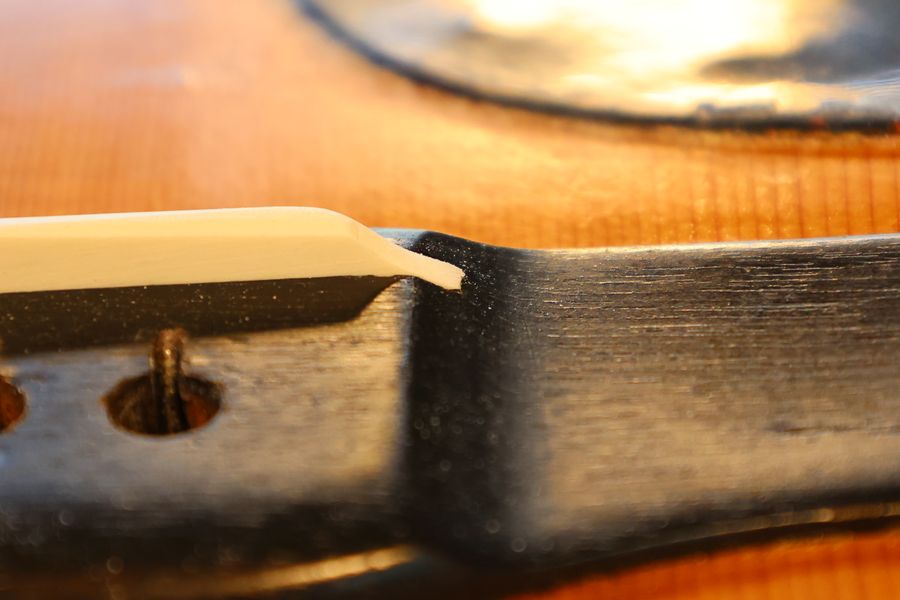

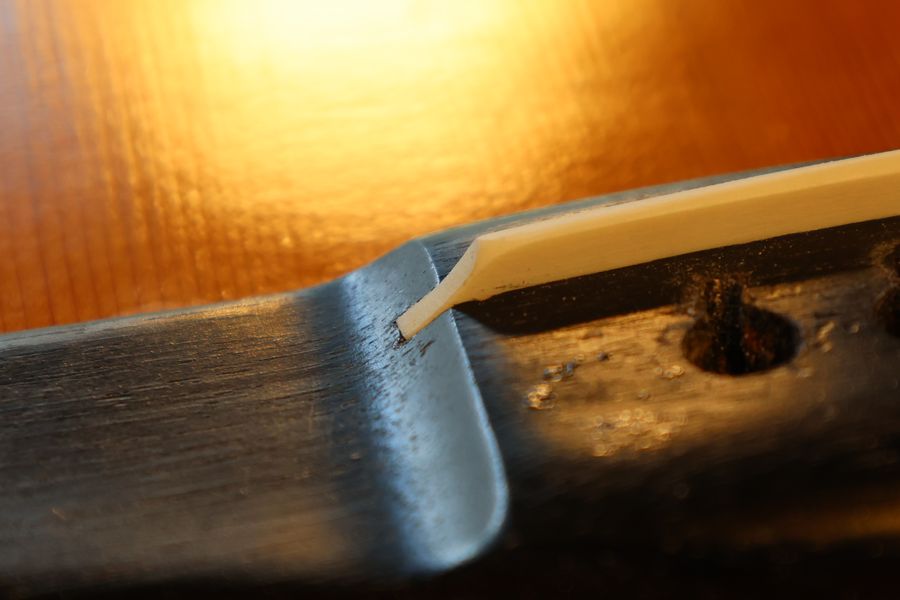

  19.スロープ加工後のエッジです。
•

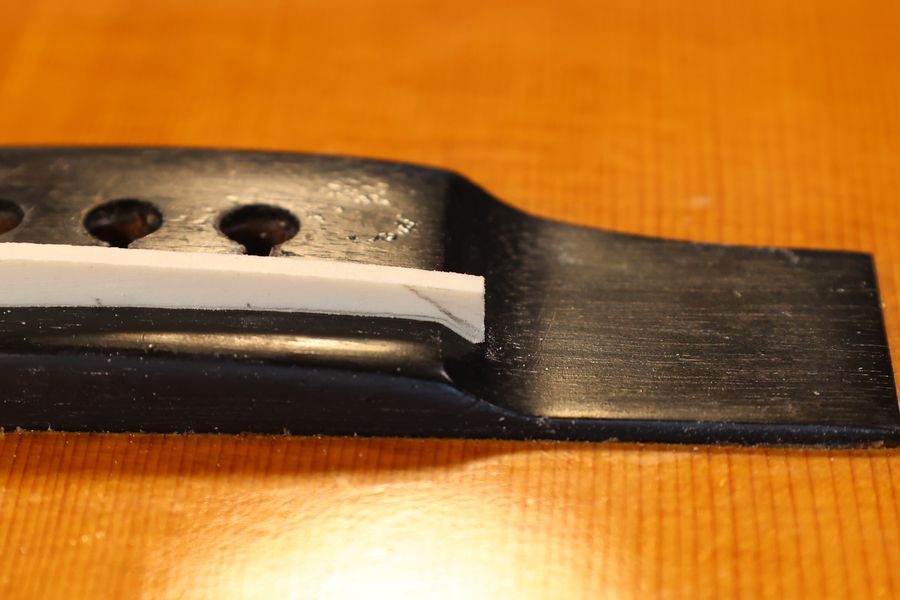

  20.ブリッジ面とほとんどツライチになっています。
•
  21.サドルを取り付けました。
•

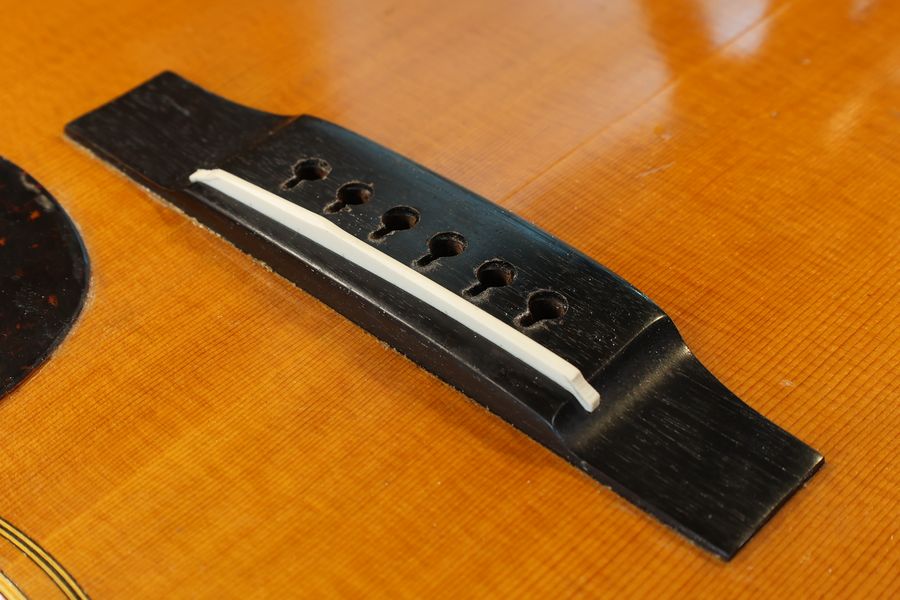

  22.完成したブリッジとサドルです。

ペグ取り付け

•

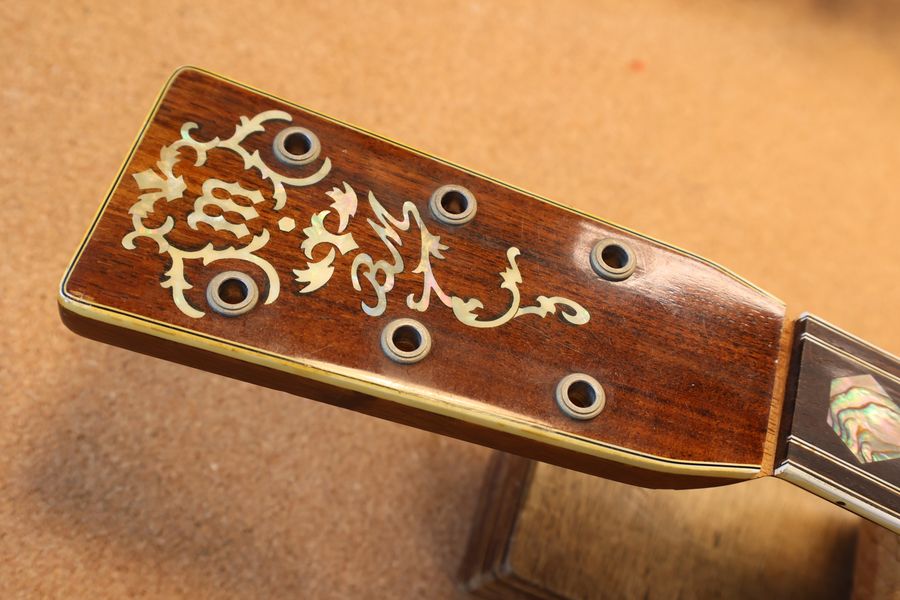

  1.リペア前のヘッド部です。ペグブッシュのみ残っており、ペグは装着されていなかったので新しいものを取り付けます。
•

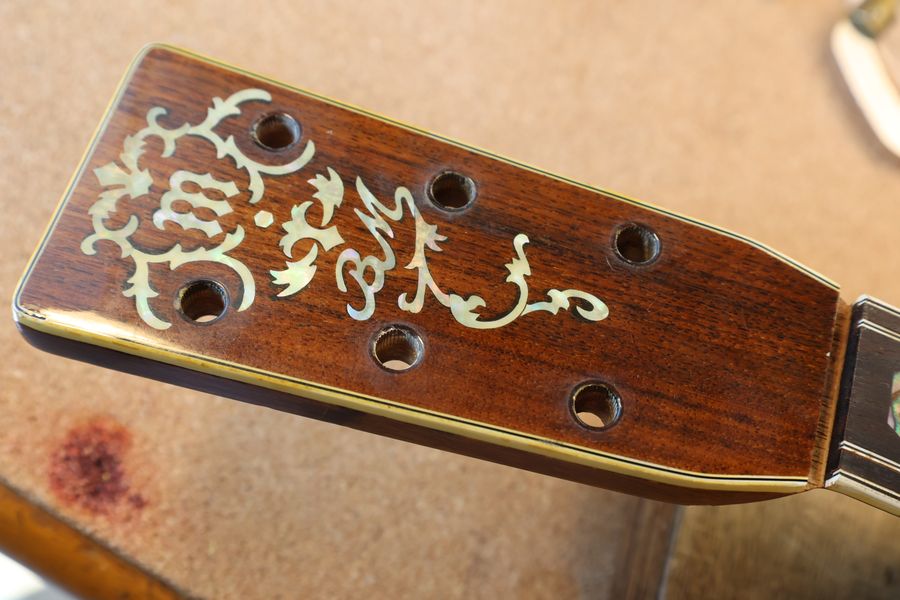

  2.ペグブッシュを取り外しました。
•

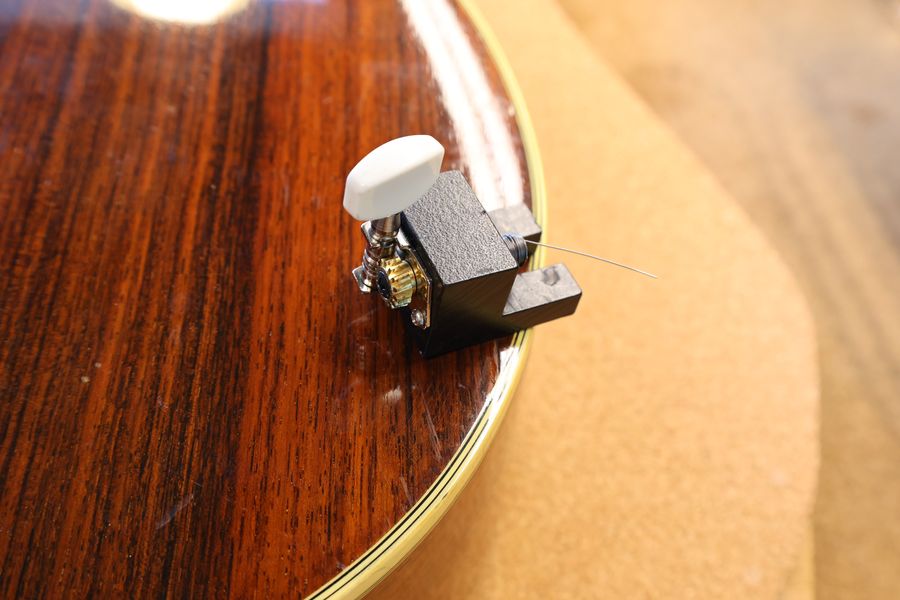

  3.新しいペグのブッシュを取り付けていきます。
•
  4.ペグ本体を取り付けていきます。
•

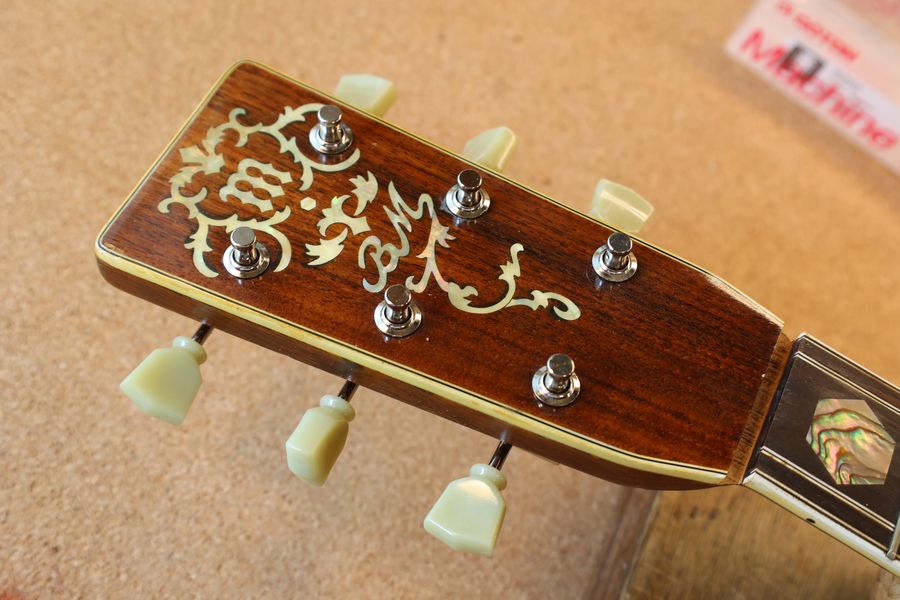

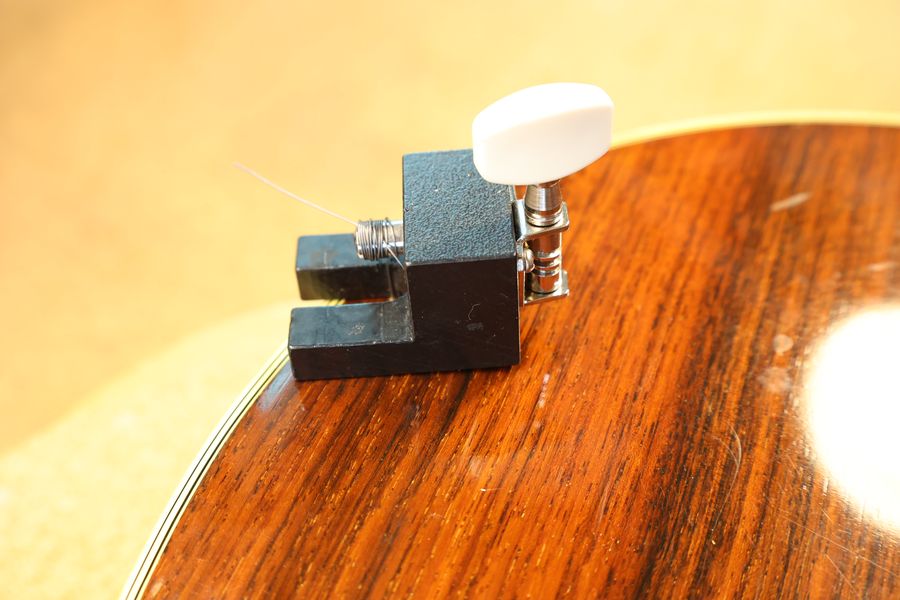

  5.ペグ取り付け完了です。
•
  6.弦を張りました。

ピックガード交換

•

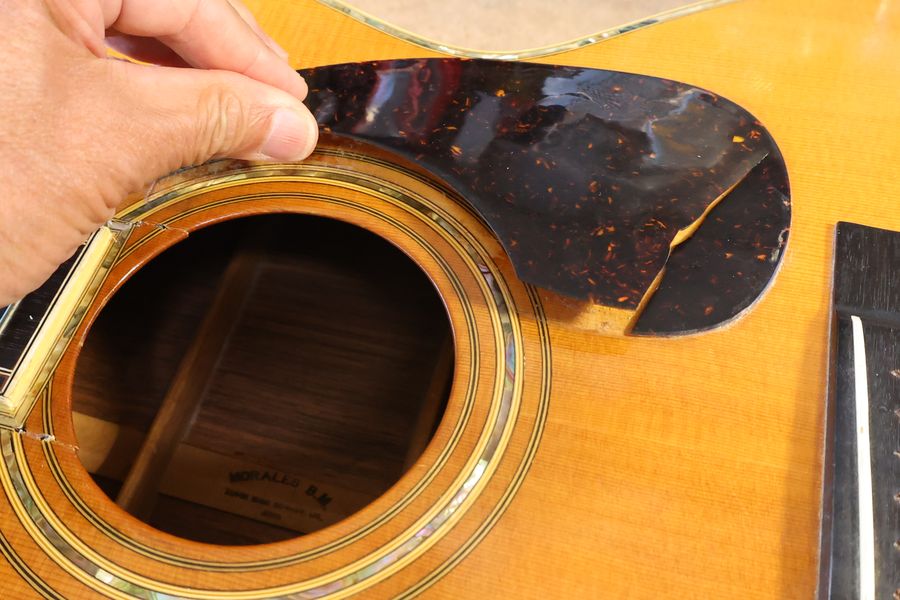

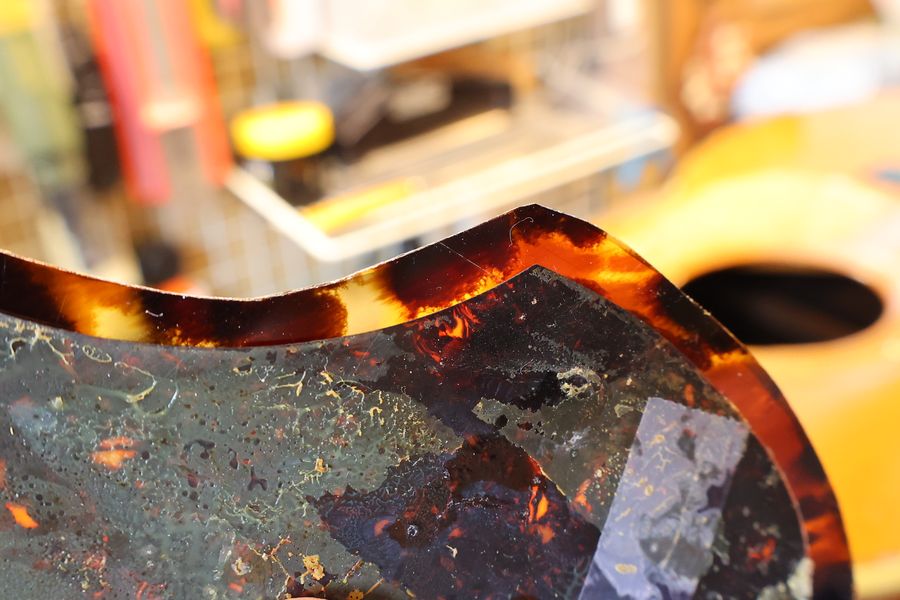

  1.リペア前のピックガードです。割れが見られ、外れかけています。
•

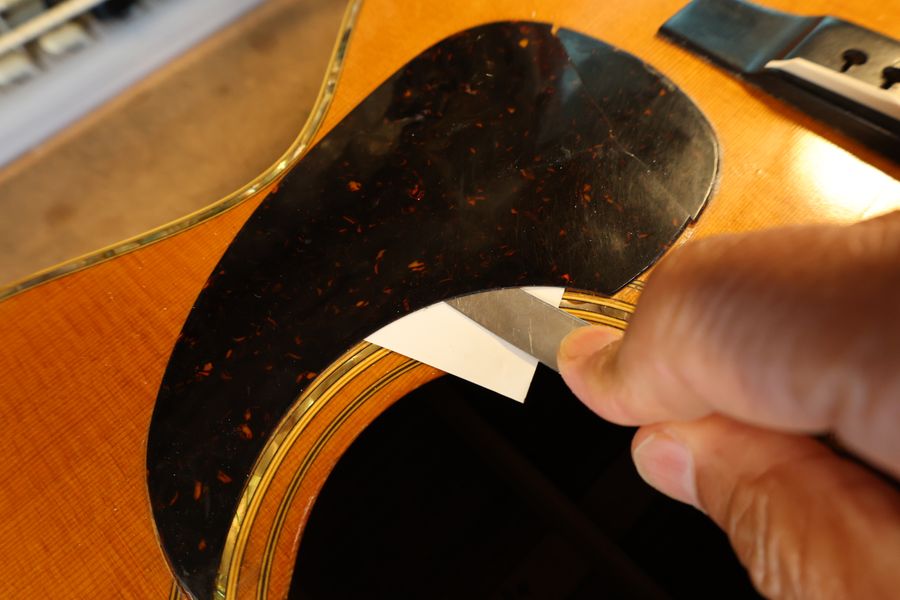

  2.残り部分を取り外しましょう。
•
  3.取り外せました。
•

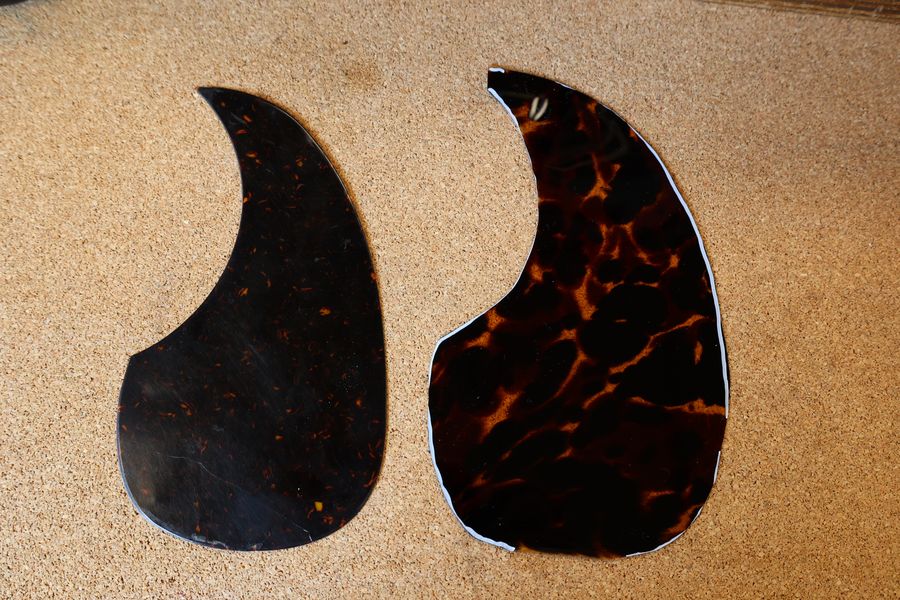

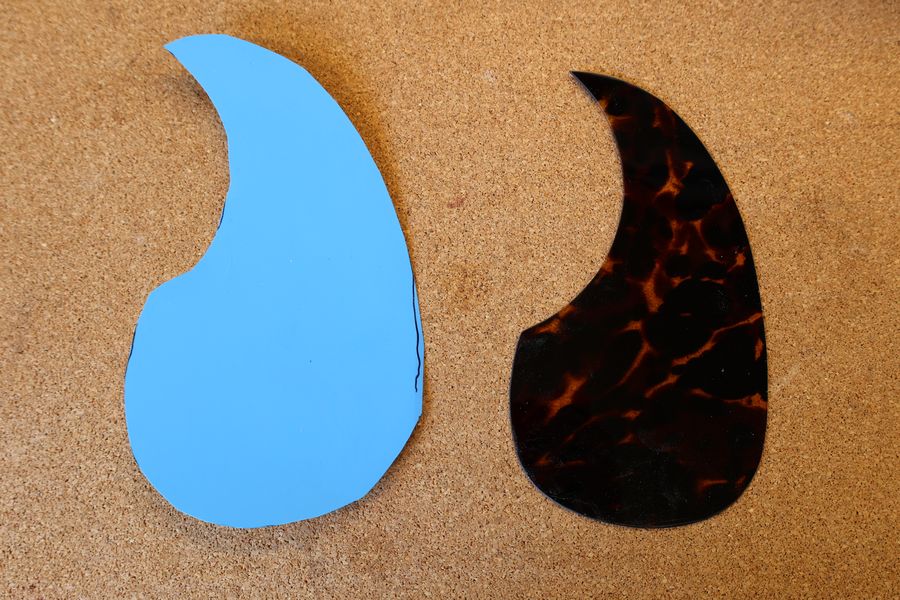

  4.オリジナル・ピックガードを参考にTOR-TIS素材を大きめに切り出しました。
•
  5.2枚を仮付けしました。
•
  6.周囲を削っていきます。
•
  7.削り出したピックガードより少し大きめに両面接着シートを切り出しました。
•
  8.接着面に貼った後、周囲をカットします。
•

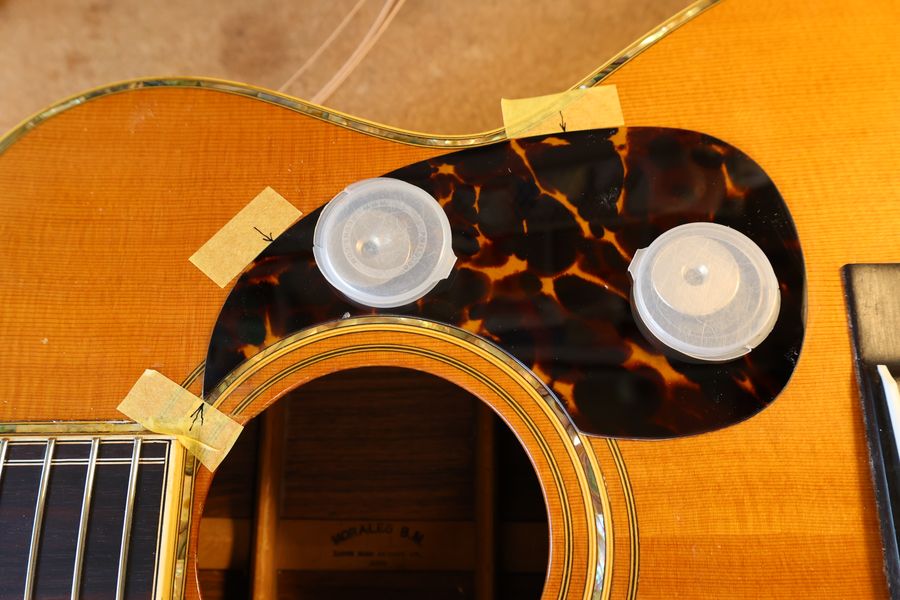

  9.位置決めを行っています。
•

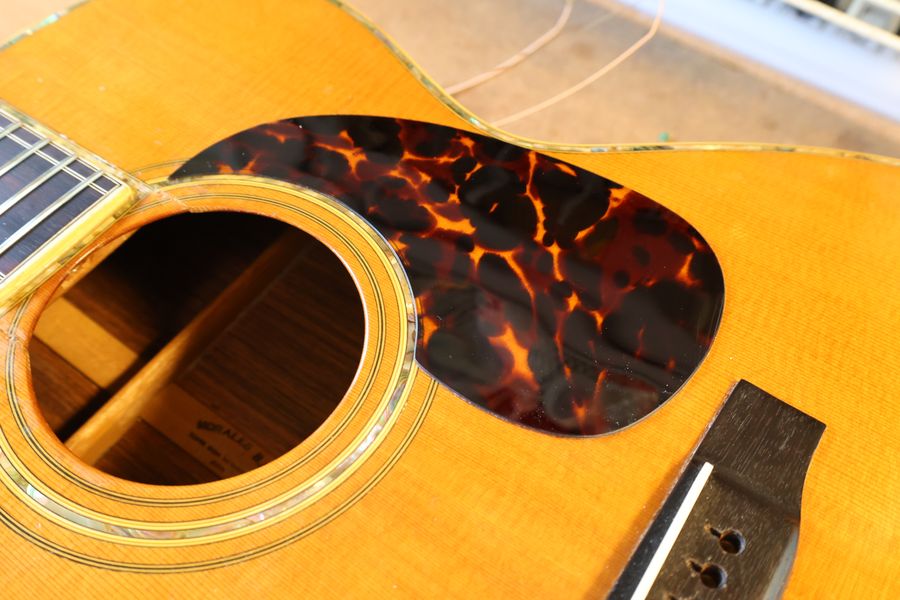

  10.新しいピックガードを貼りました。
•
  11.弦を張りました。
•

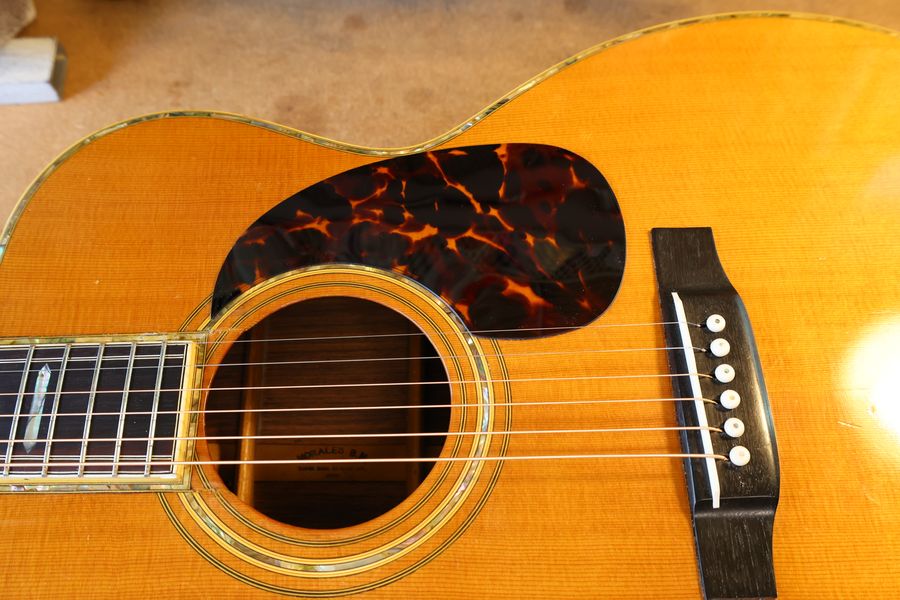

  12.交換完了です。ピックガード交換により、ギターは新たな表情になりました。
