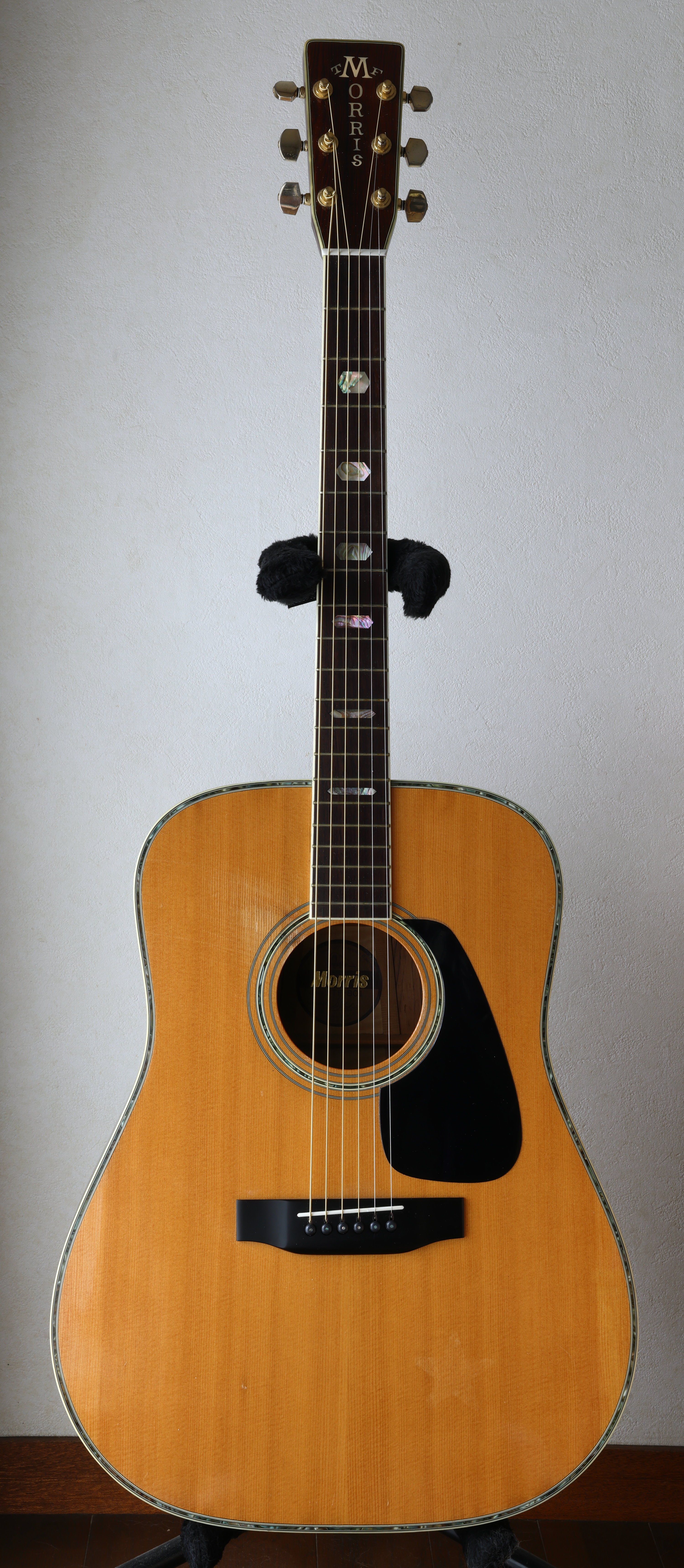

Morris TF-801
戻る
大阪府にお住まいのT.S.さんからMorris TF-801のリペアご依頼をいただき,弦周りのTUSQ化を行いました。
ナット交換

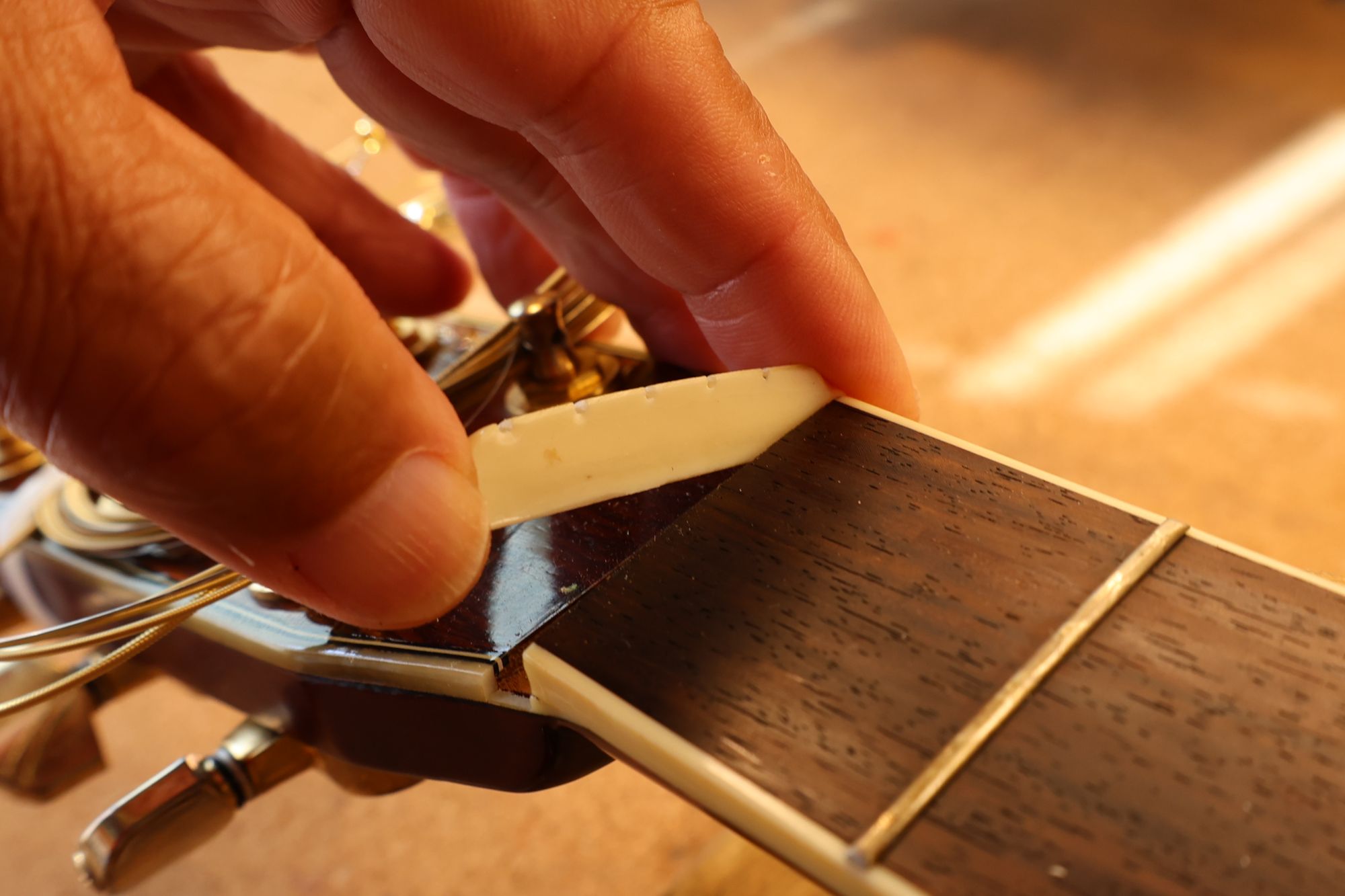

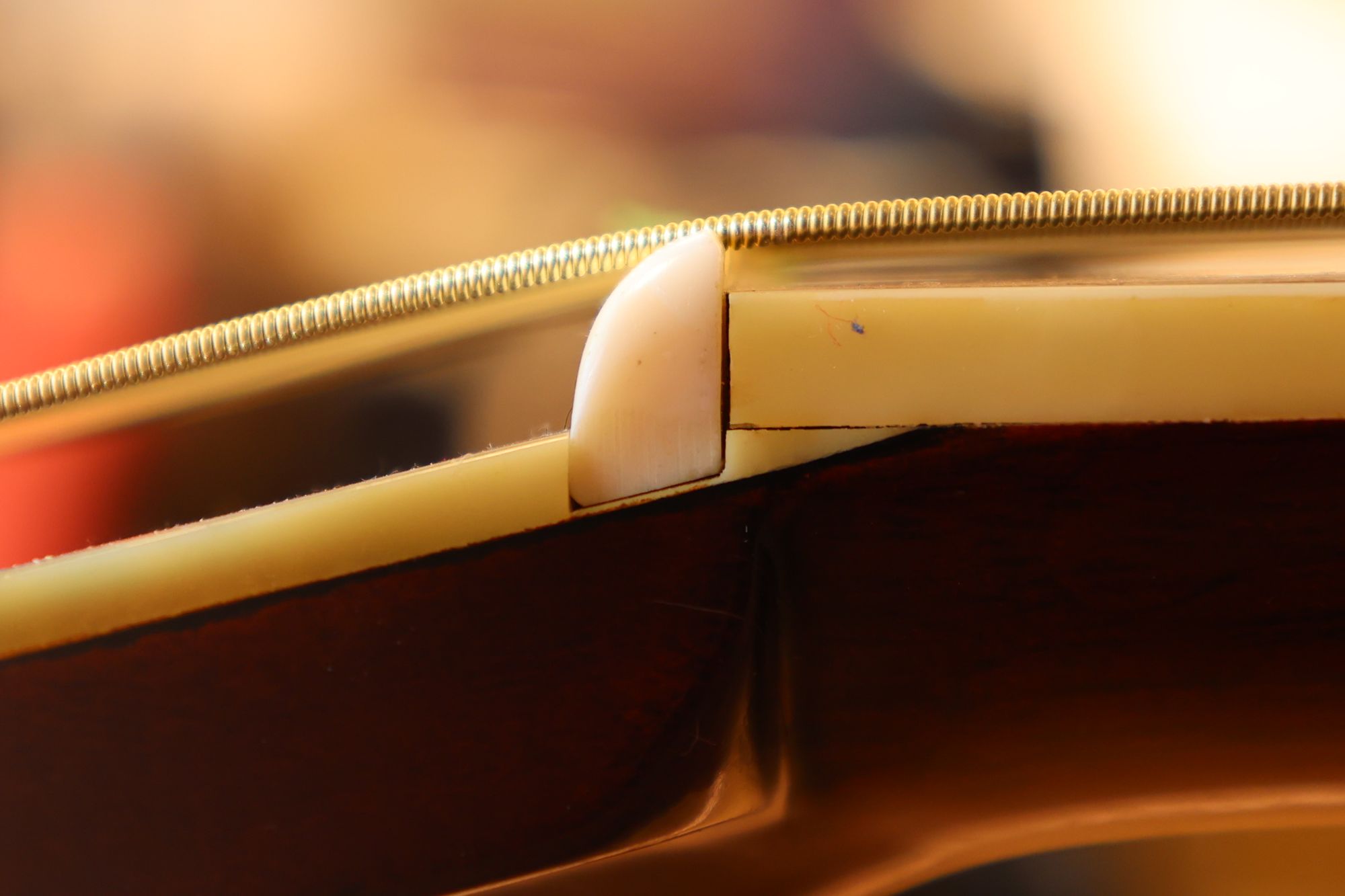

- 1. オリジナルナットです。
- 2.ナットはすでに外れていました。

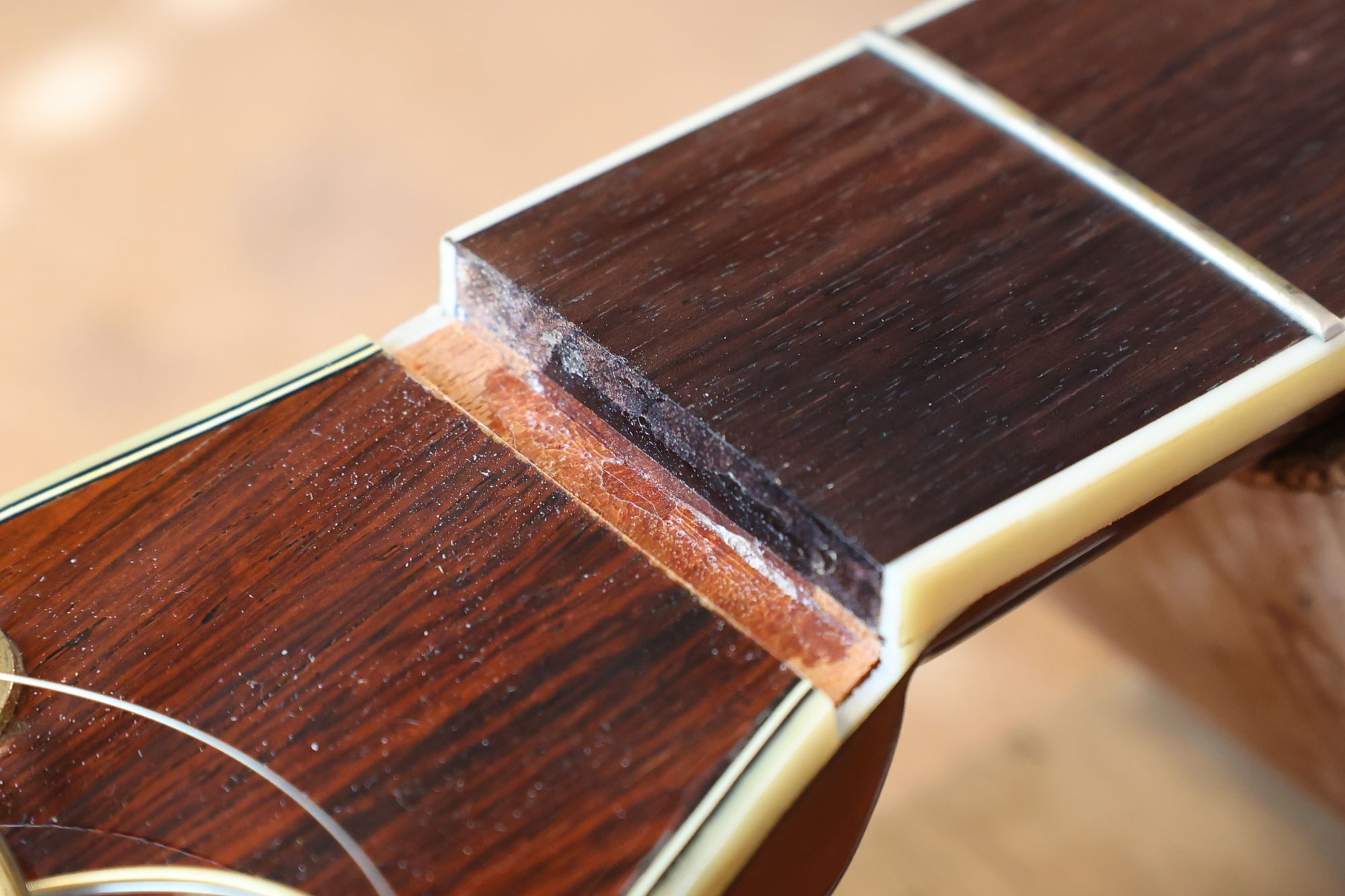

- 3.ナットを取り外したナット溝です。

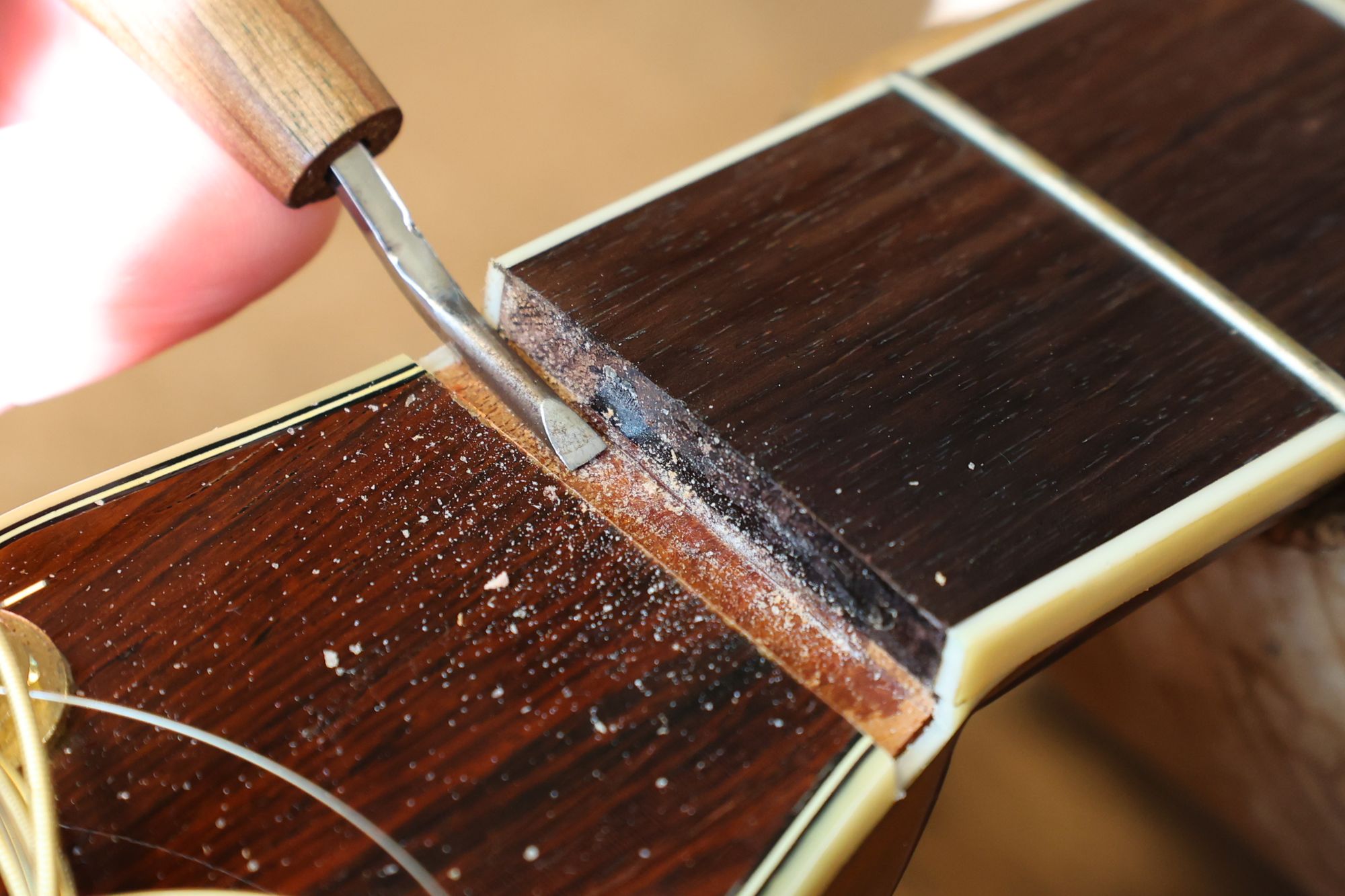

- 4.ナット溝のクリーニングを行います。ナット溝に残った不要物を削り取っていきます。

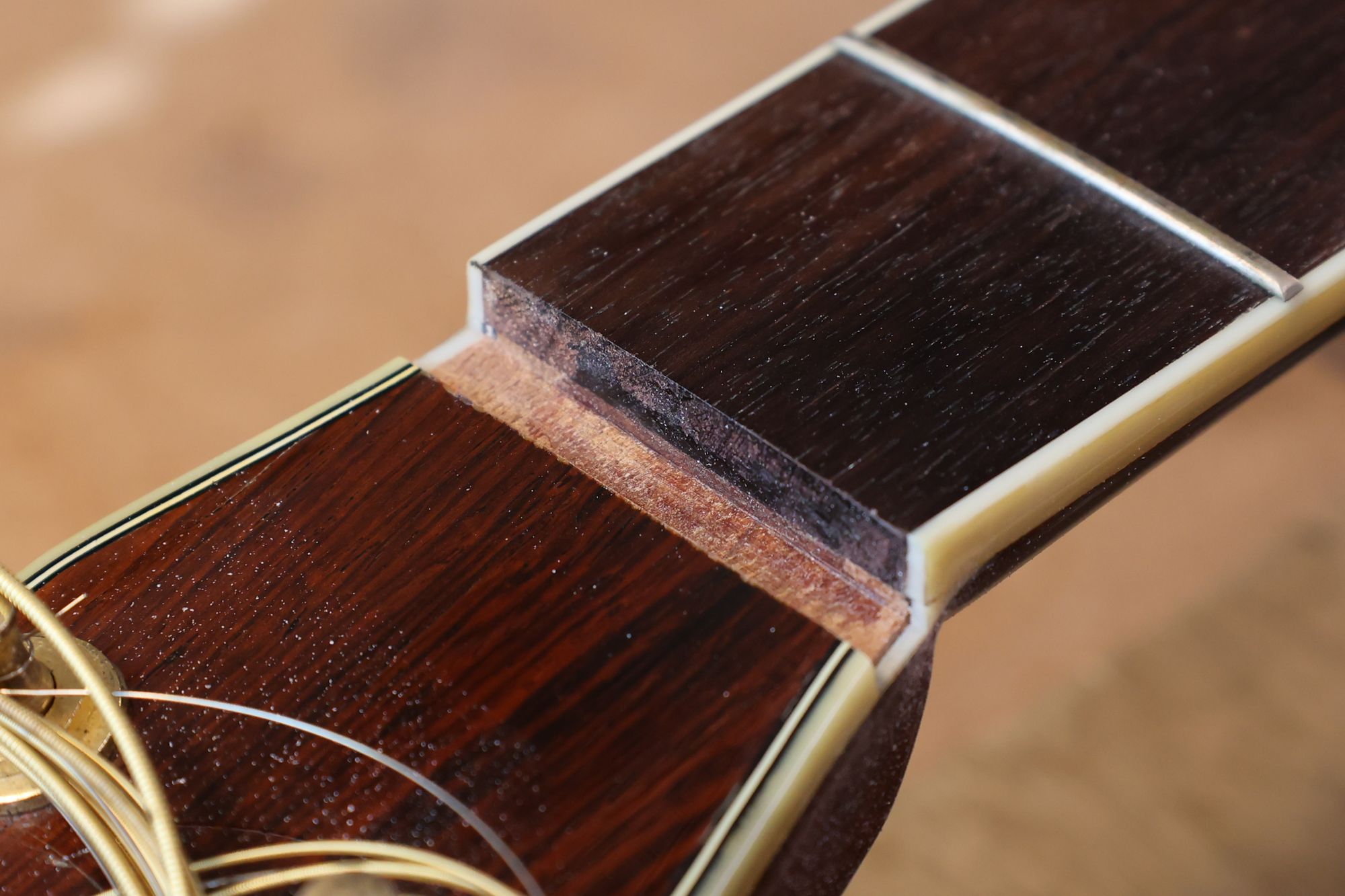

- 5.クリーニング完了したナット溝です。ナットが溝と直接触れることによってギターの音色の改善が期待できます。
- 6.ネック幅に合わせてナットスラブを切り出します。

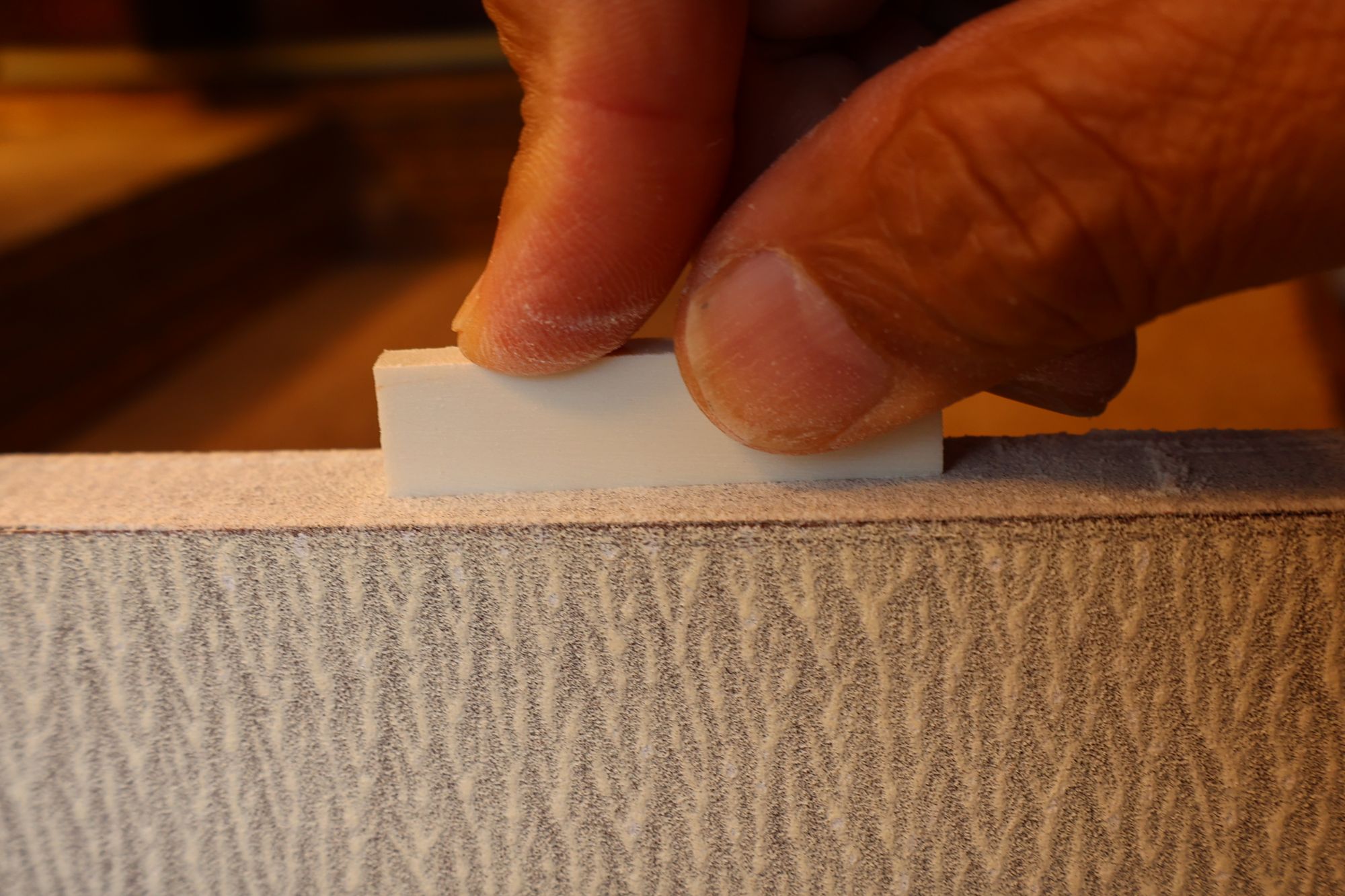

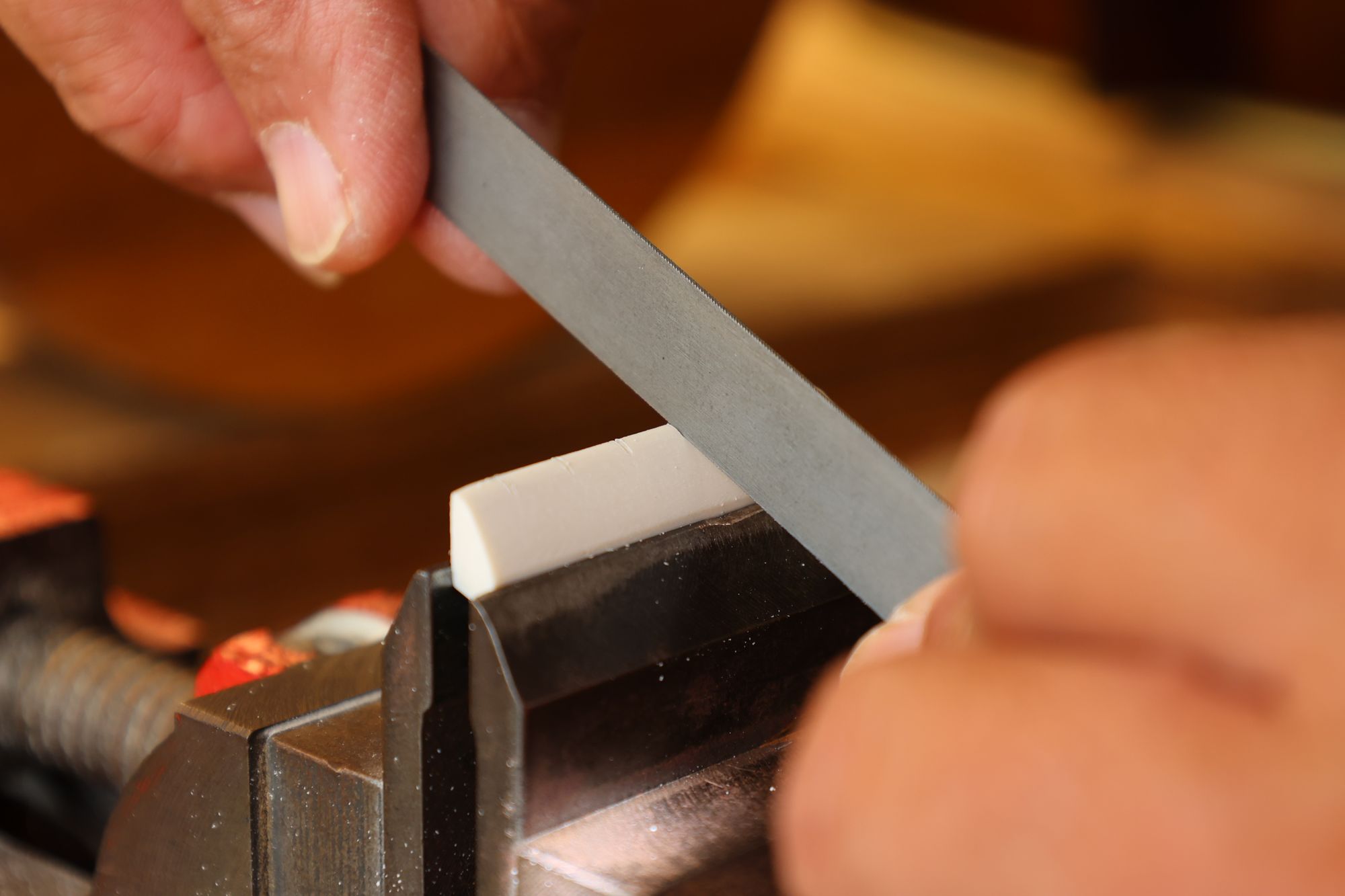

- 7.フラットファイルを使ってナットの平面を削り出します。
- 8.ナット溝にピッタリはまるようになりました。

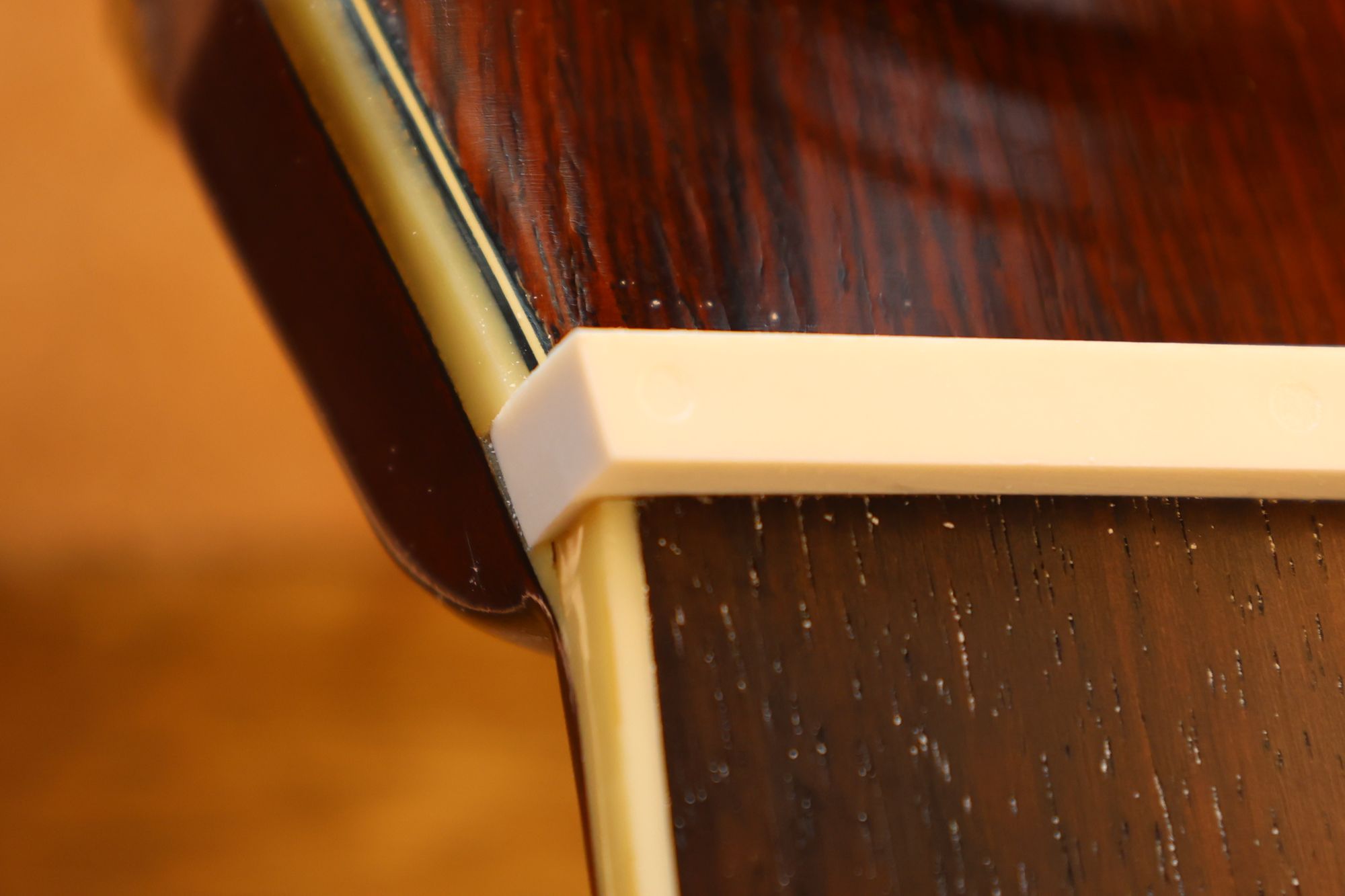

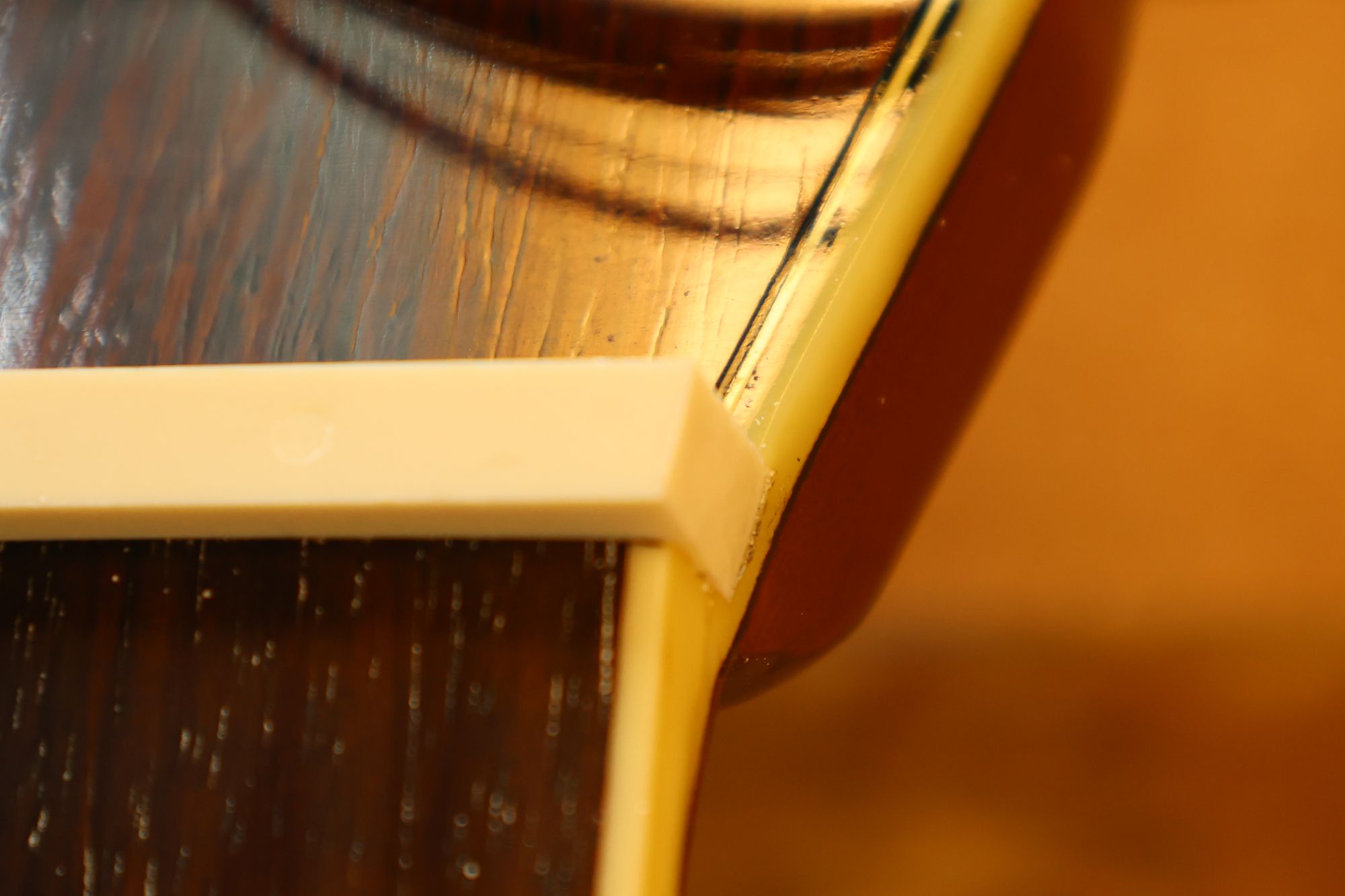

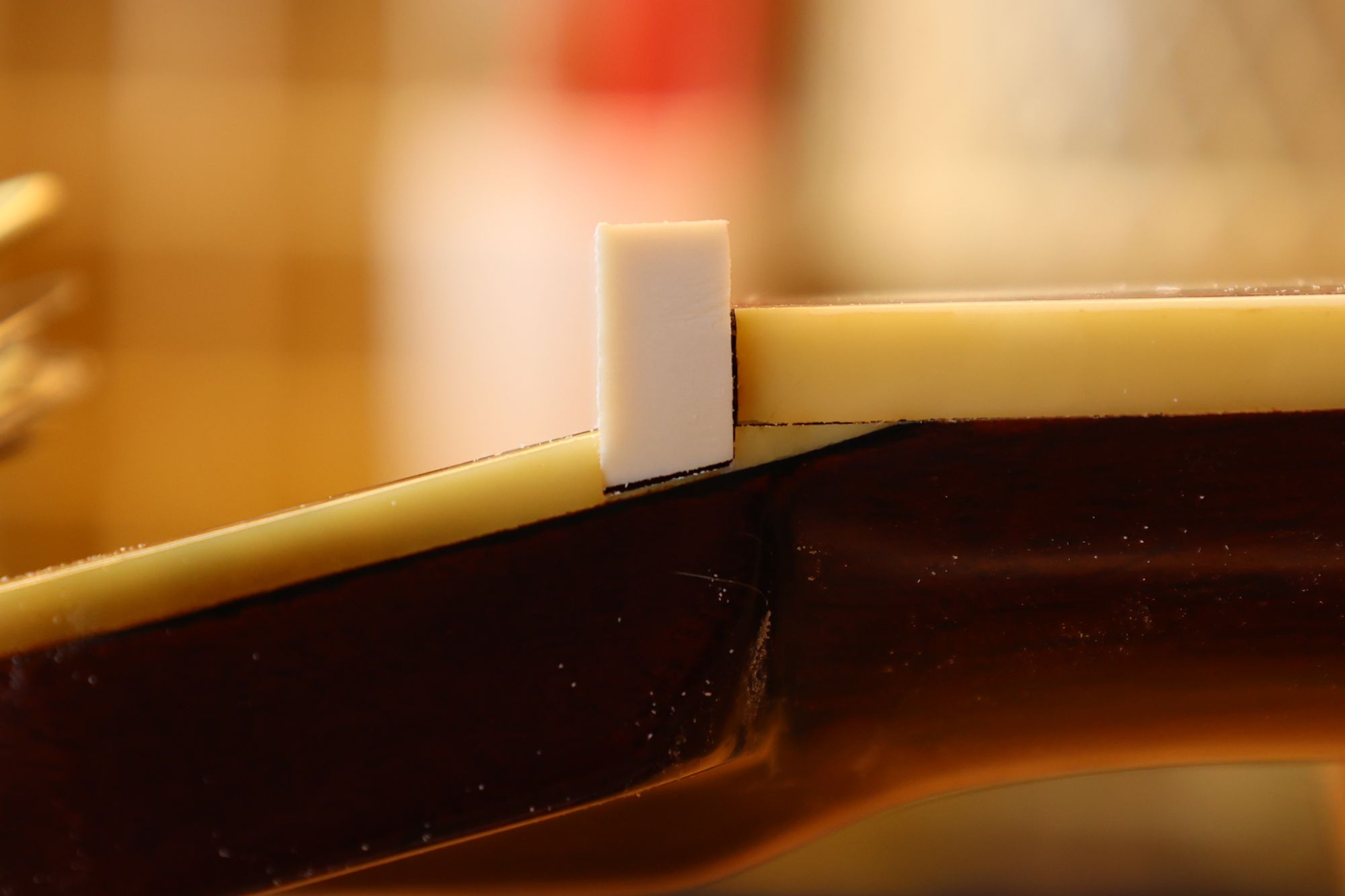

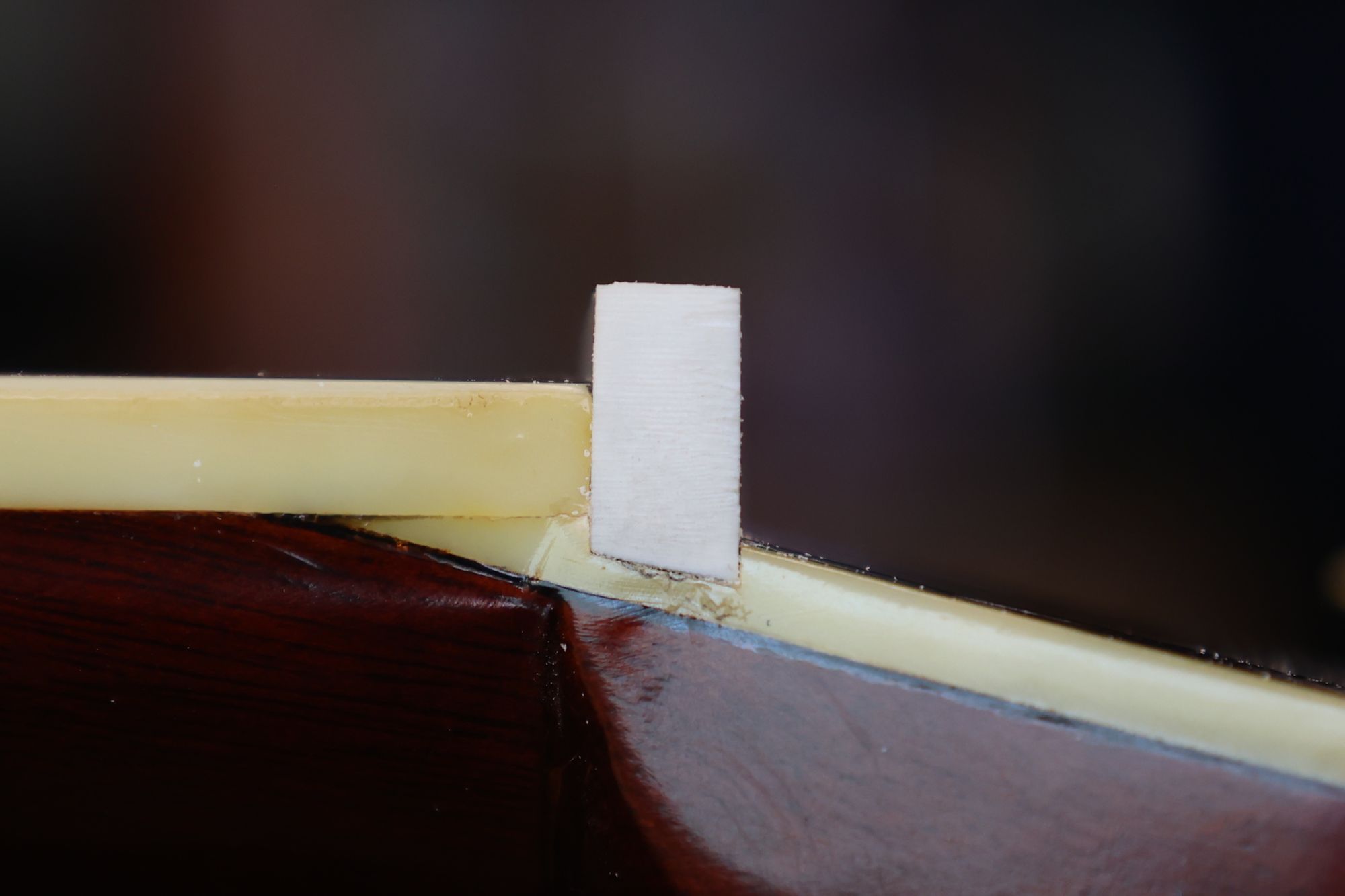

- 9.1弦側からもナットの密着を確認します。

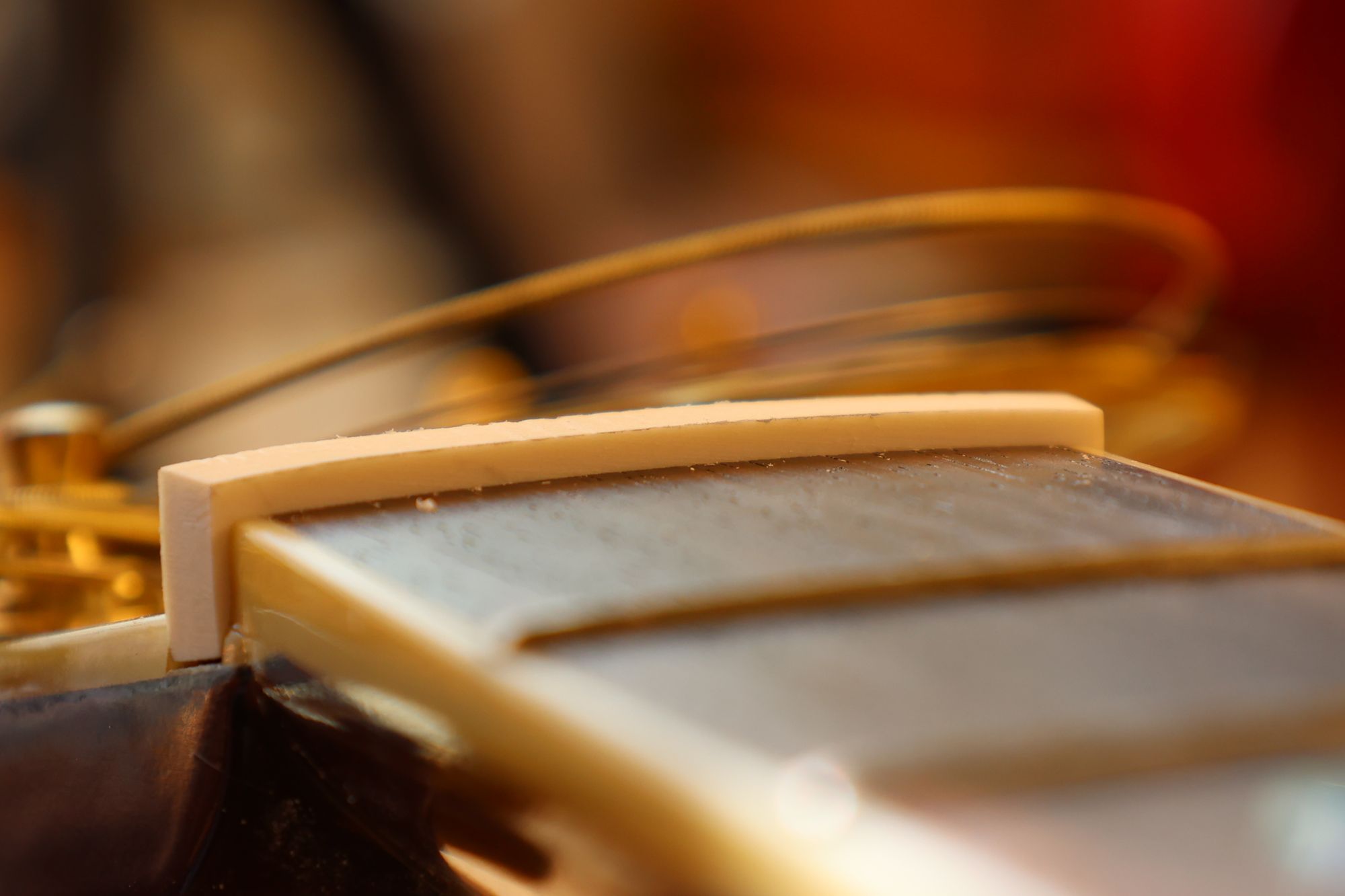

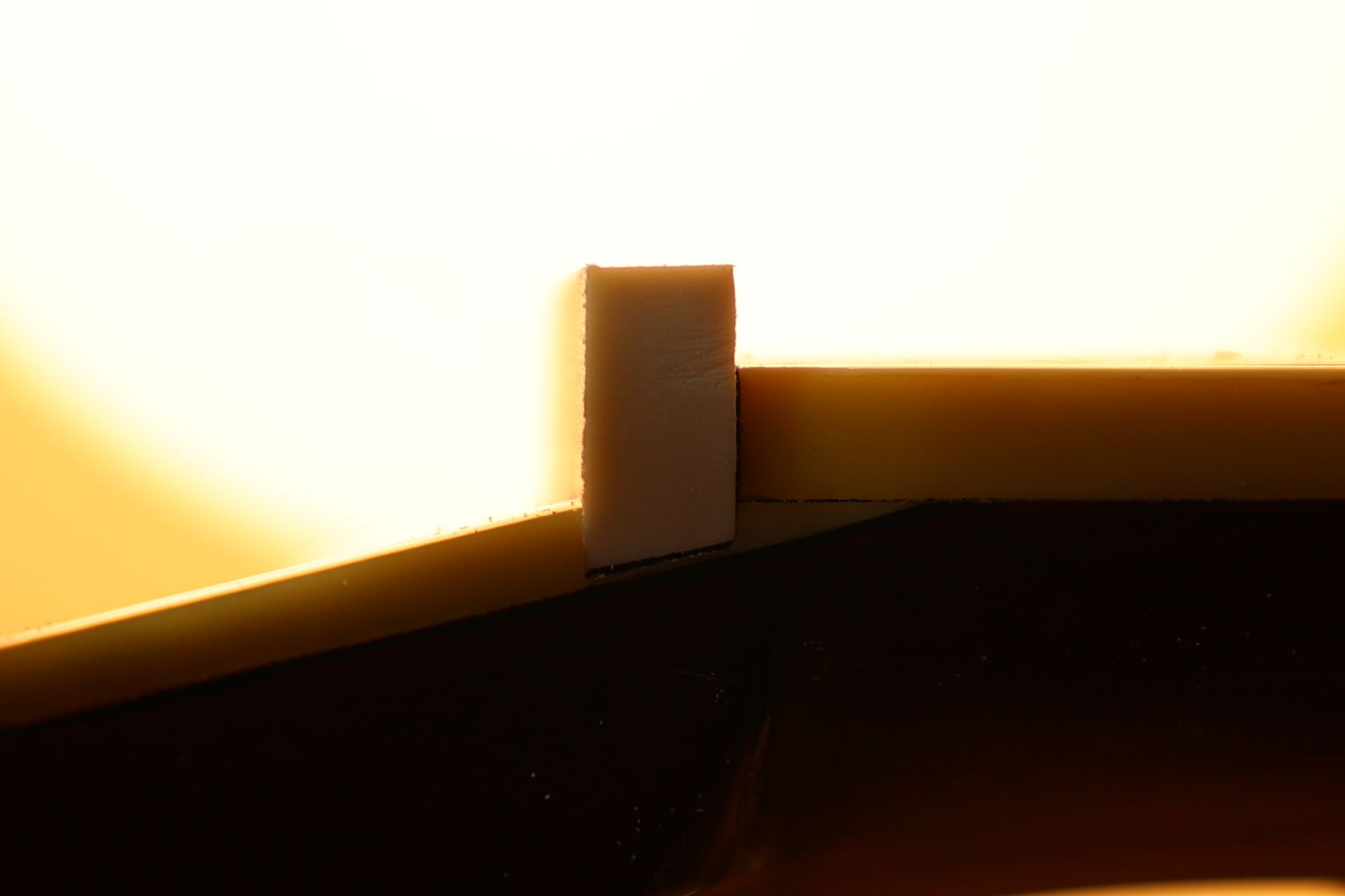

- 10.逆光を利用すると密着度の確認が効率的に行えます。
- 11.ナットのサイドもこの段階で面取り加工しておきます。
- 12.目視および指で触ってネック、フィンガーボードと段差のないことを確認しておきます。

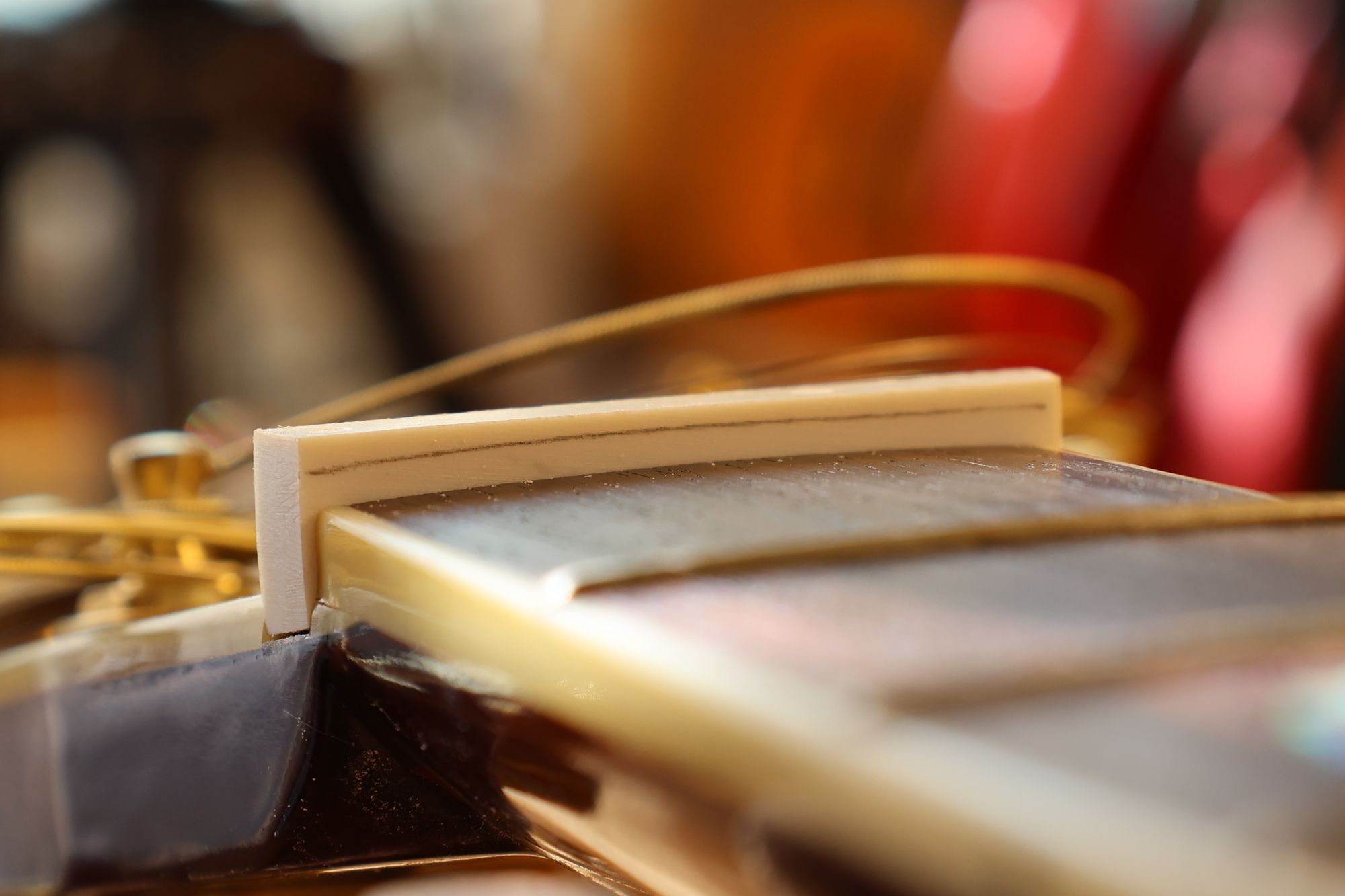

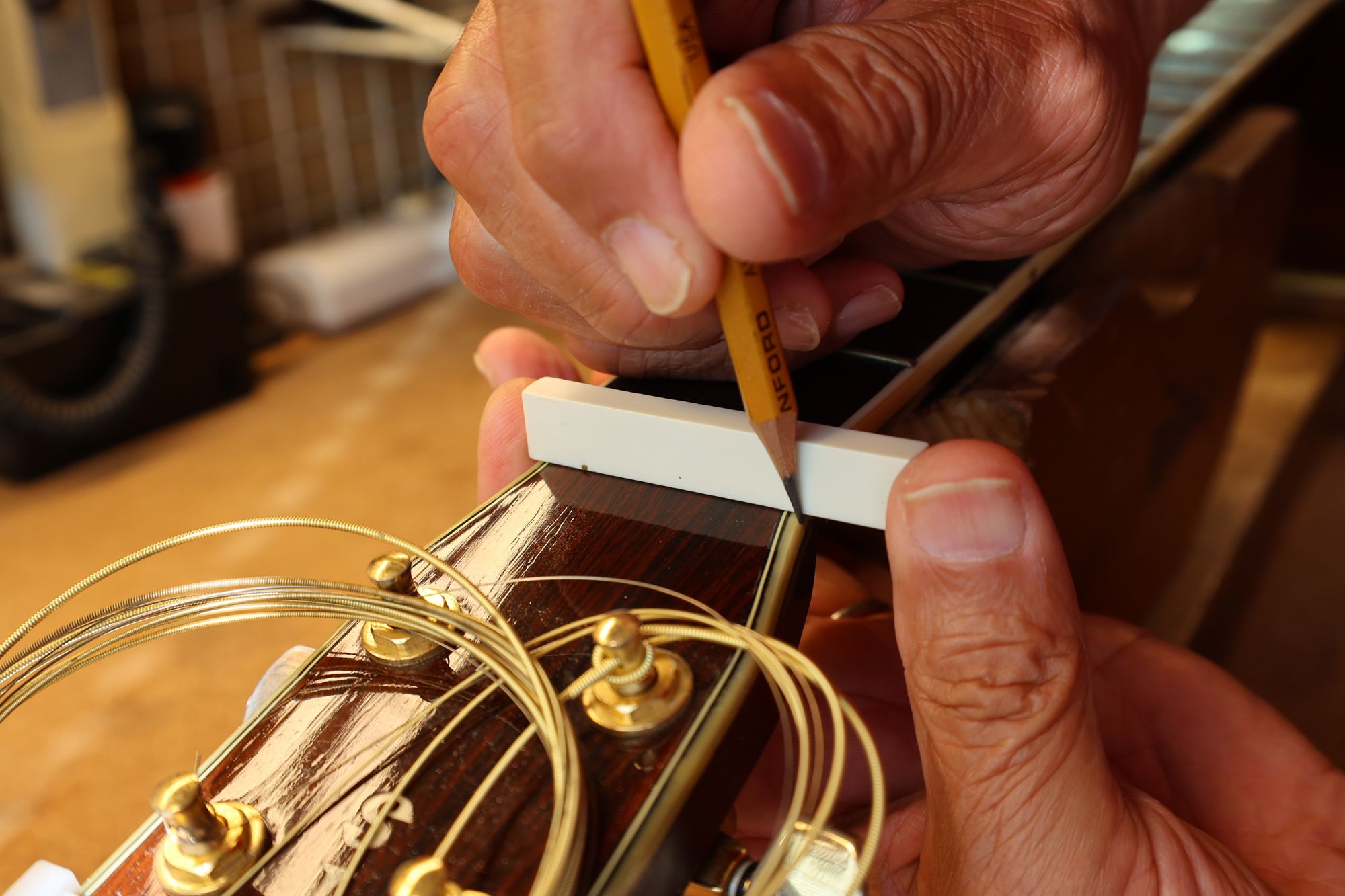

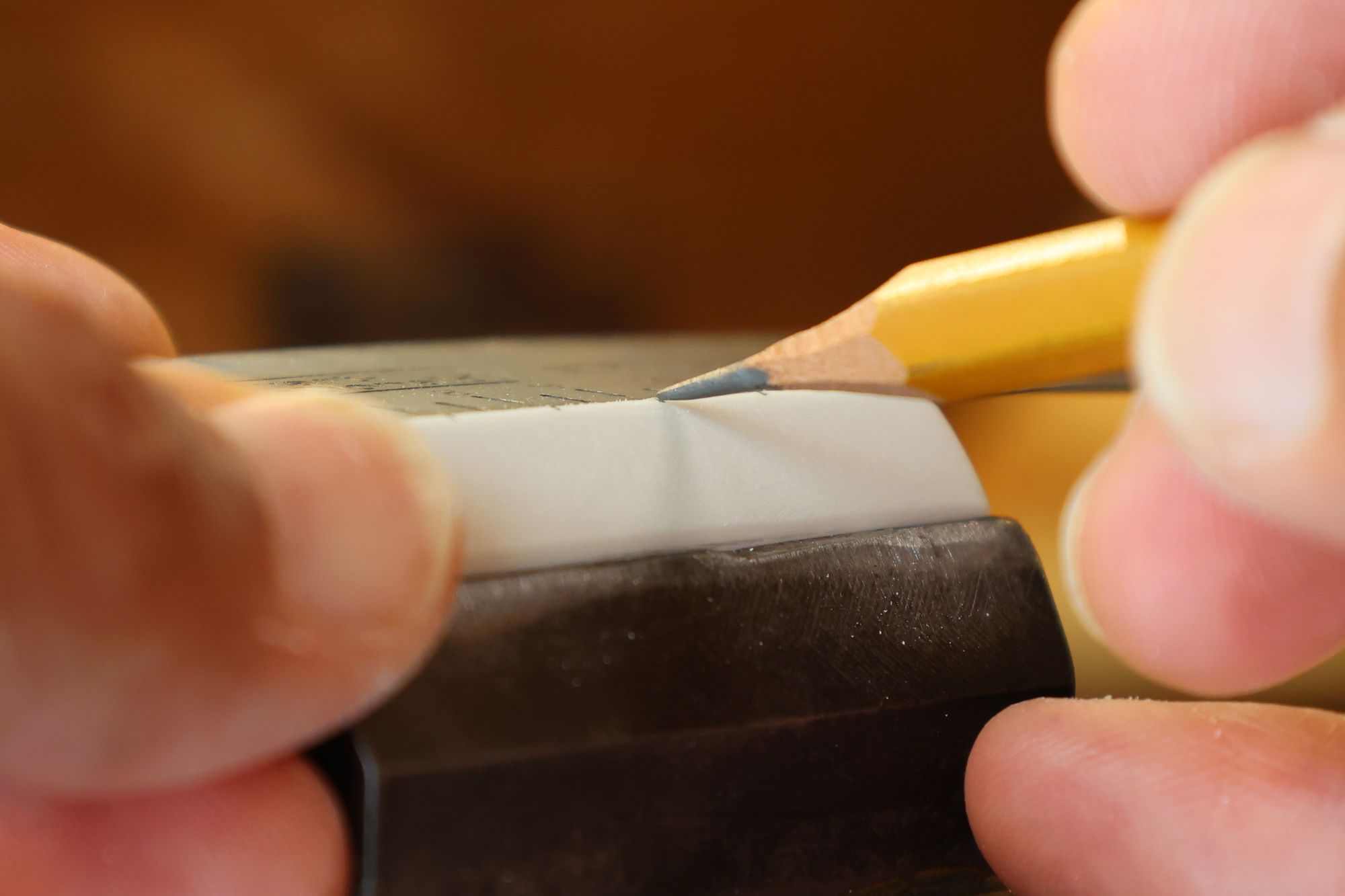

- 13.フレットの高さに合わせてケガキ線を入れます。
- 14.ナット上部を切り取りました。

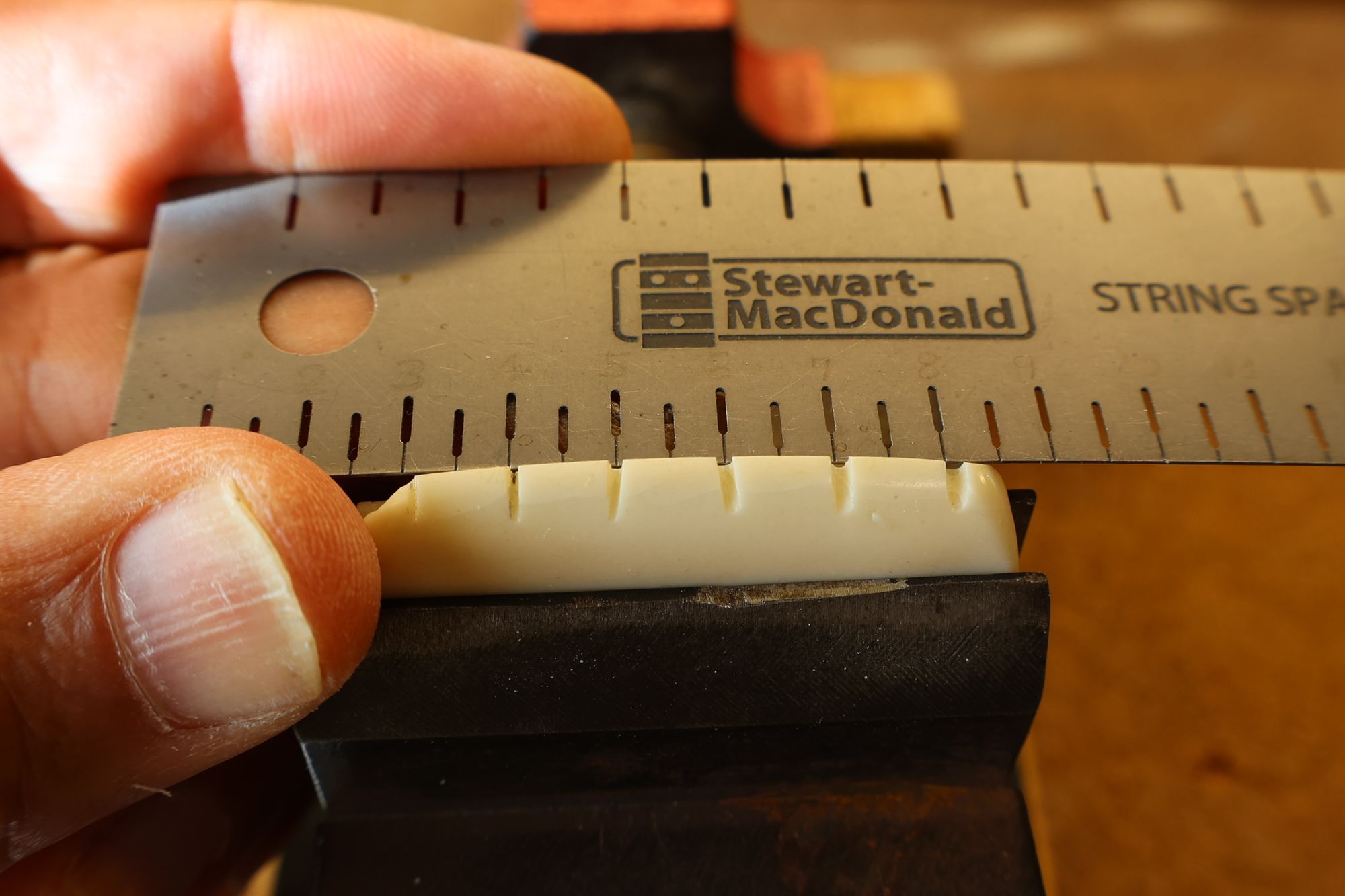

- 17.目標の弦溝位置を読みとります。（1弦と6弦の位置で他の弦の位置が決まります）
- 18.弦溝位置を新しいナットに書き込みます。
- 19.弦溝を専用のヤスリで彫り込んでいきます。
- 20.弦高調整前のナットです。

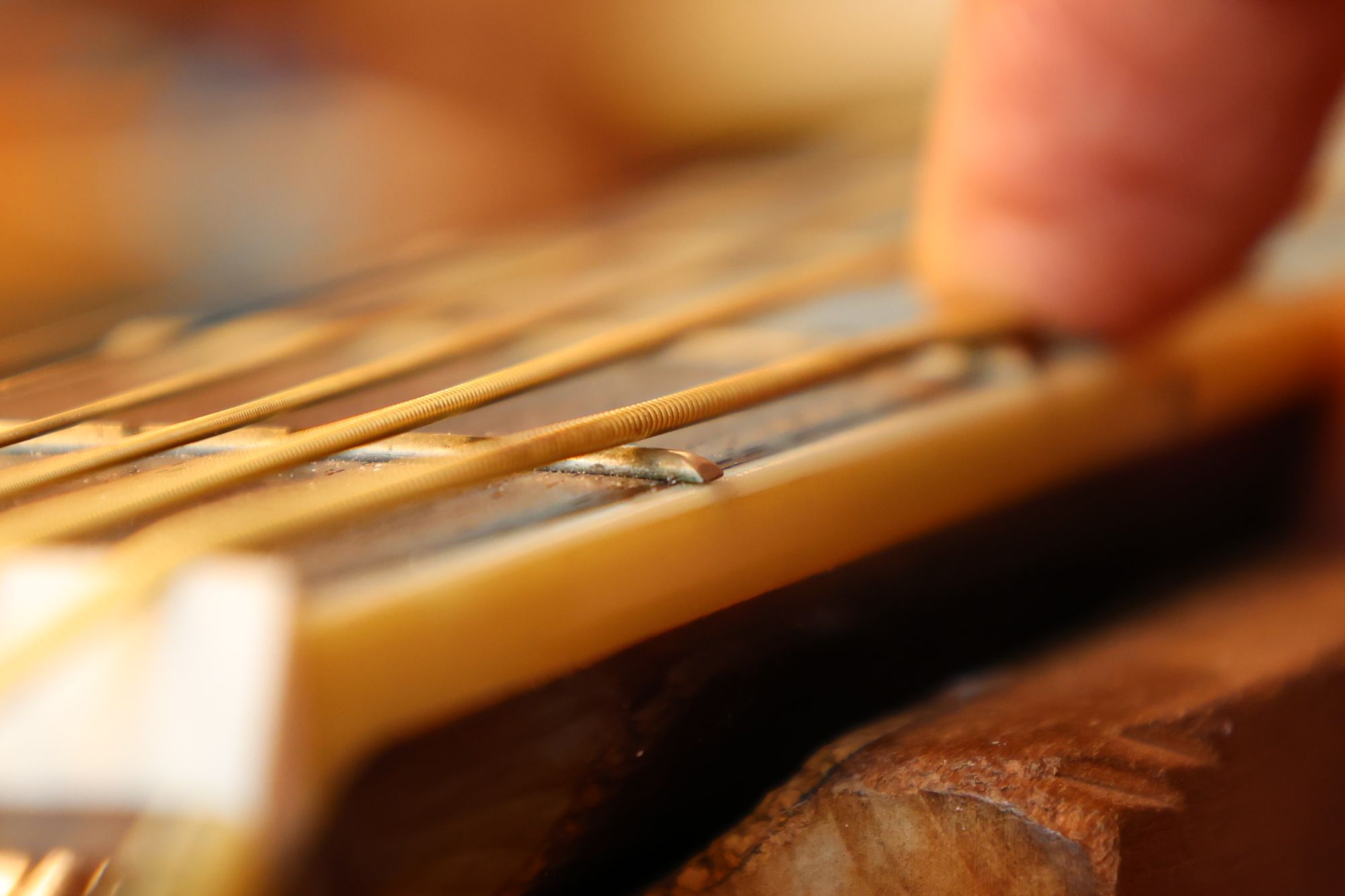

- 21.弦を張って弦高調整を行います。2フレットを指で押さえて1フレットと弦の隙間がギリギリに下がるまでナット高を下げます。

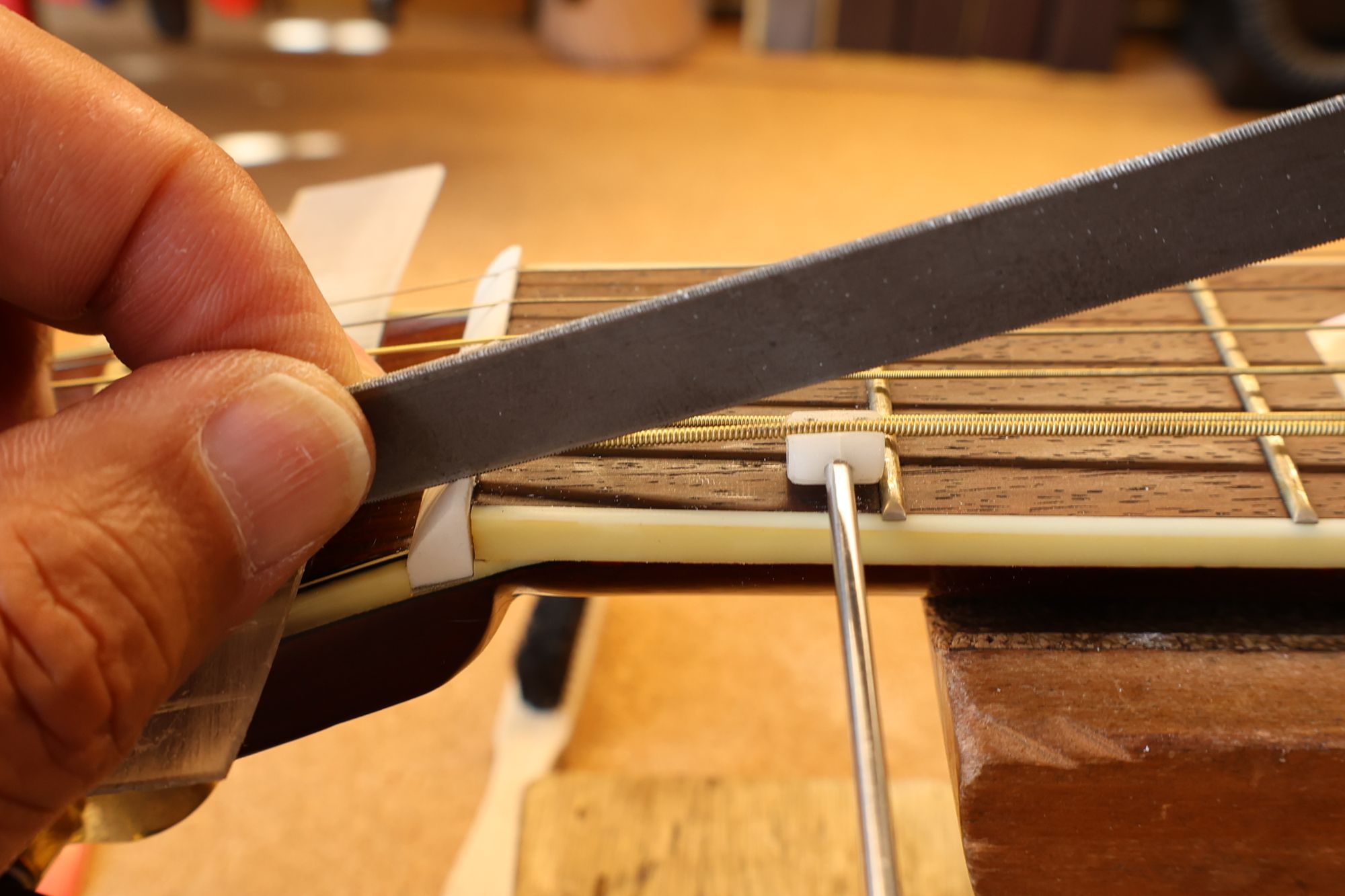

- 22.ストリングリフターで弦を待避させて、ナット溝を徐々に下げていきます。

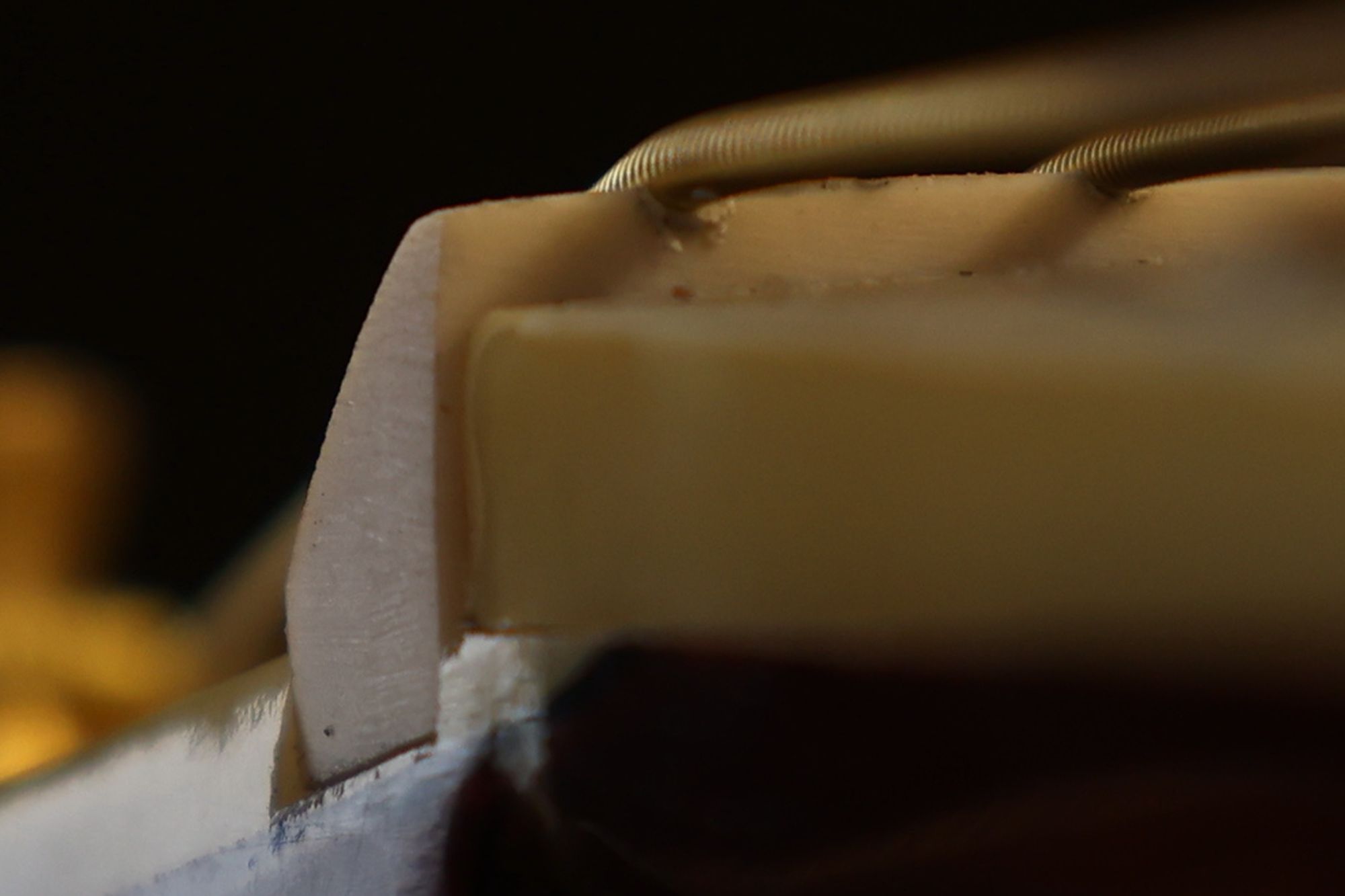

- 23.ナット高調整前の弦溝です。

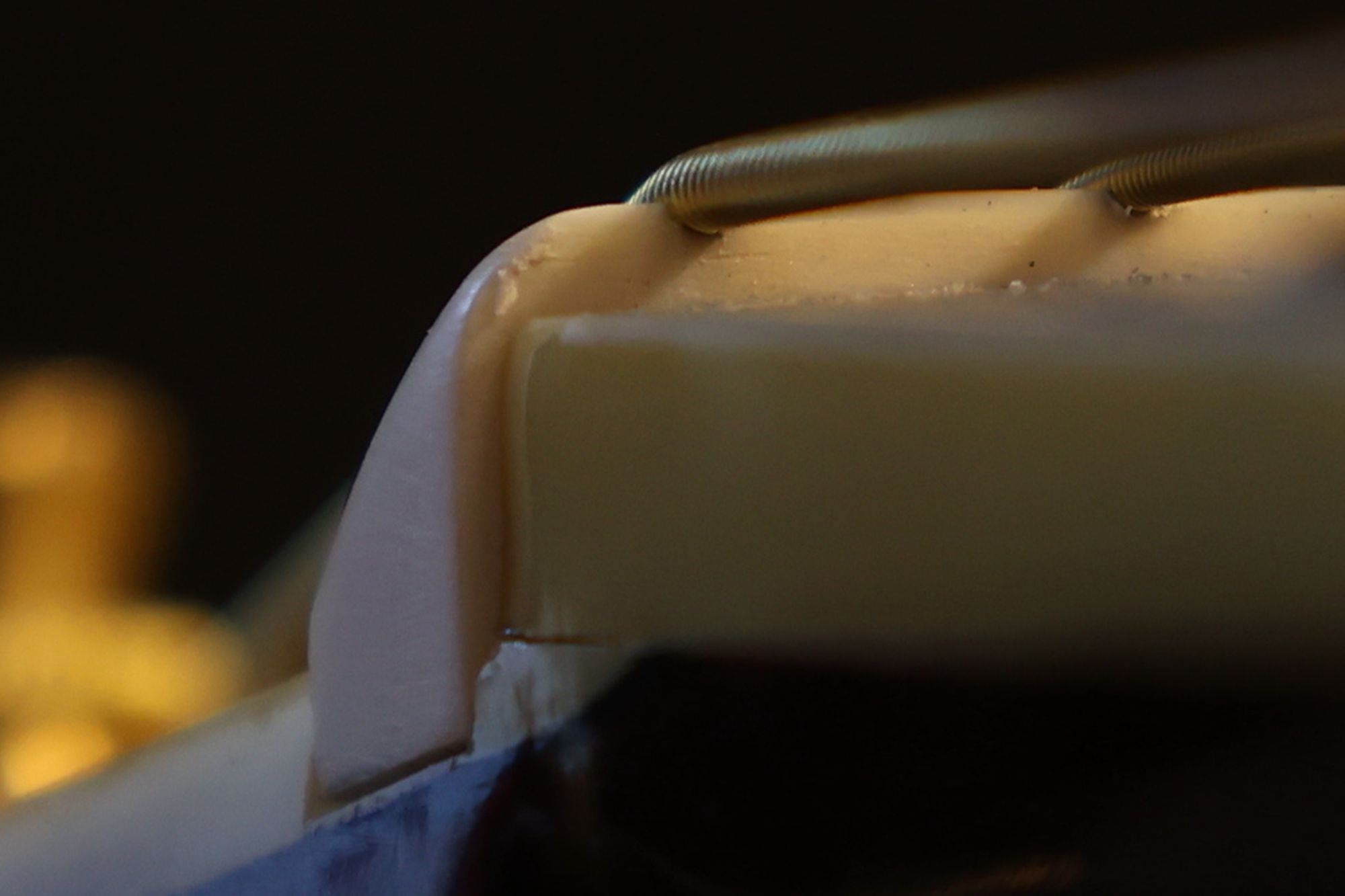

- 24.弦高調整後のナット弦溝です。

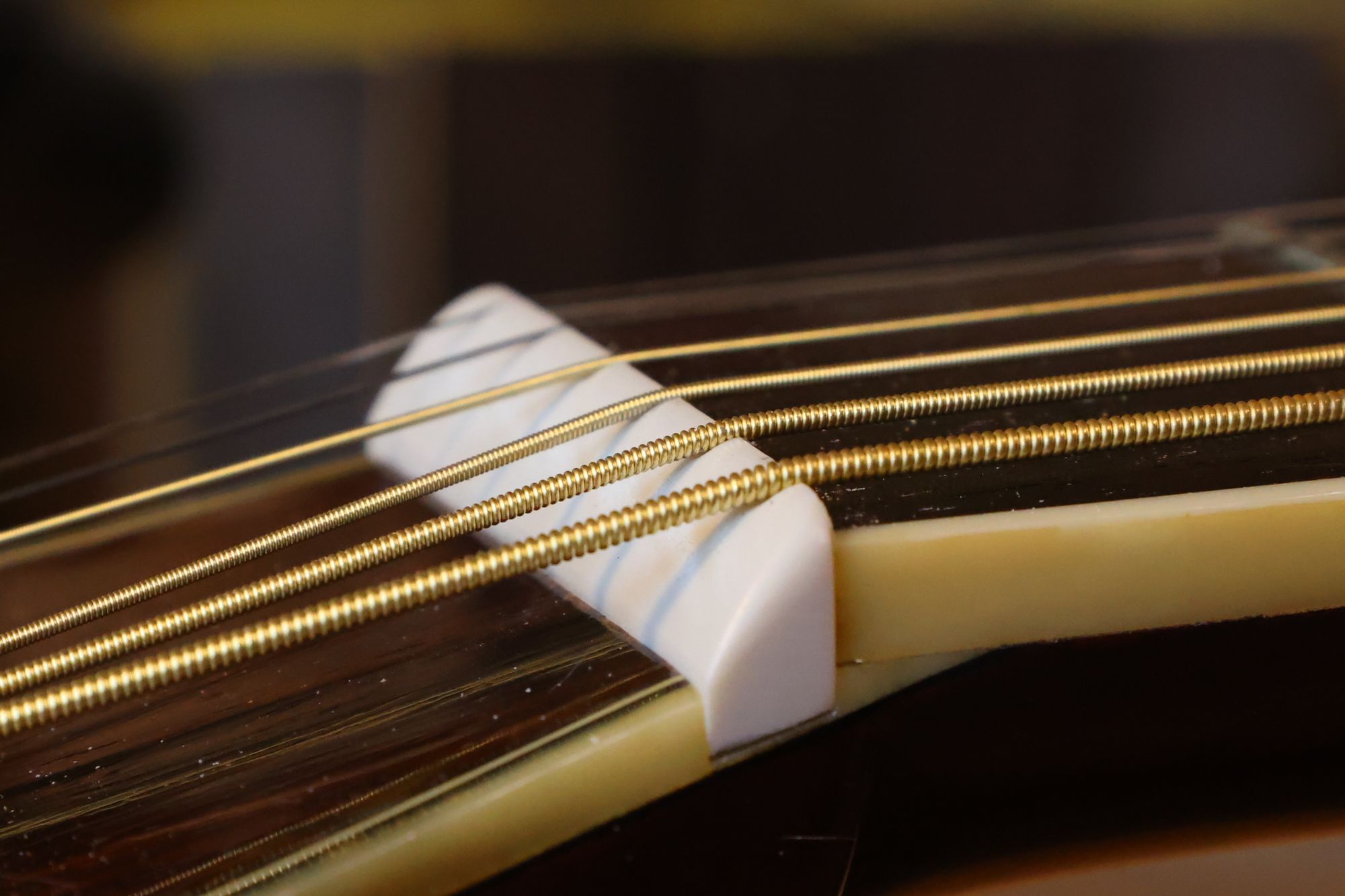

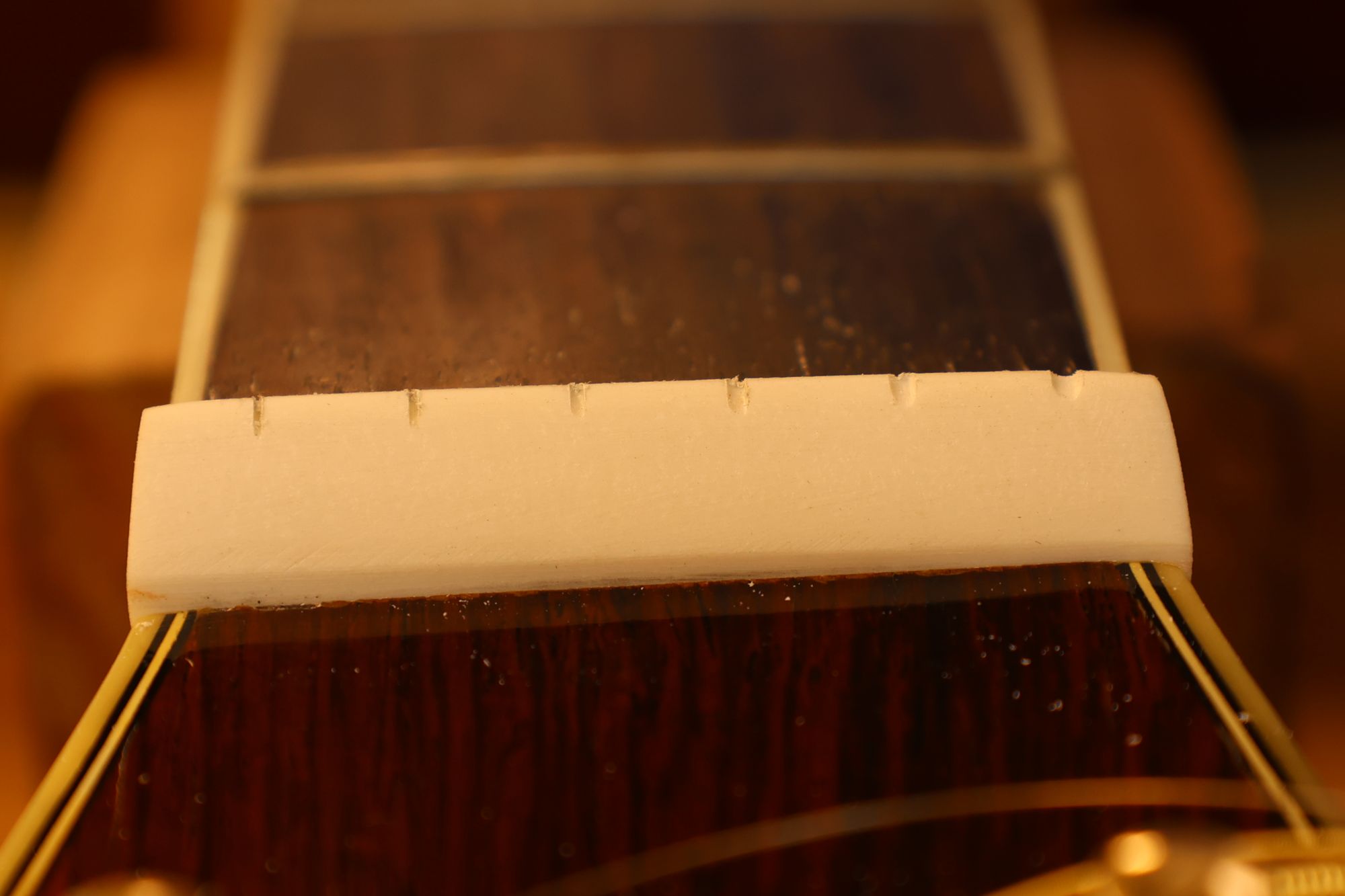

- 25.他の弦も同じ要領で調整しました。弦高調整後のナットです。

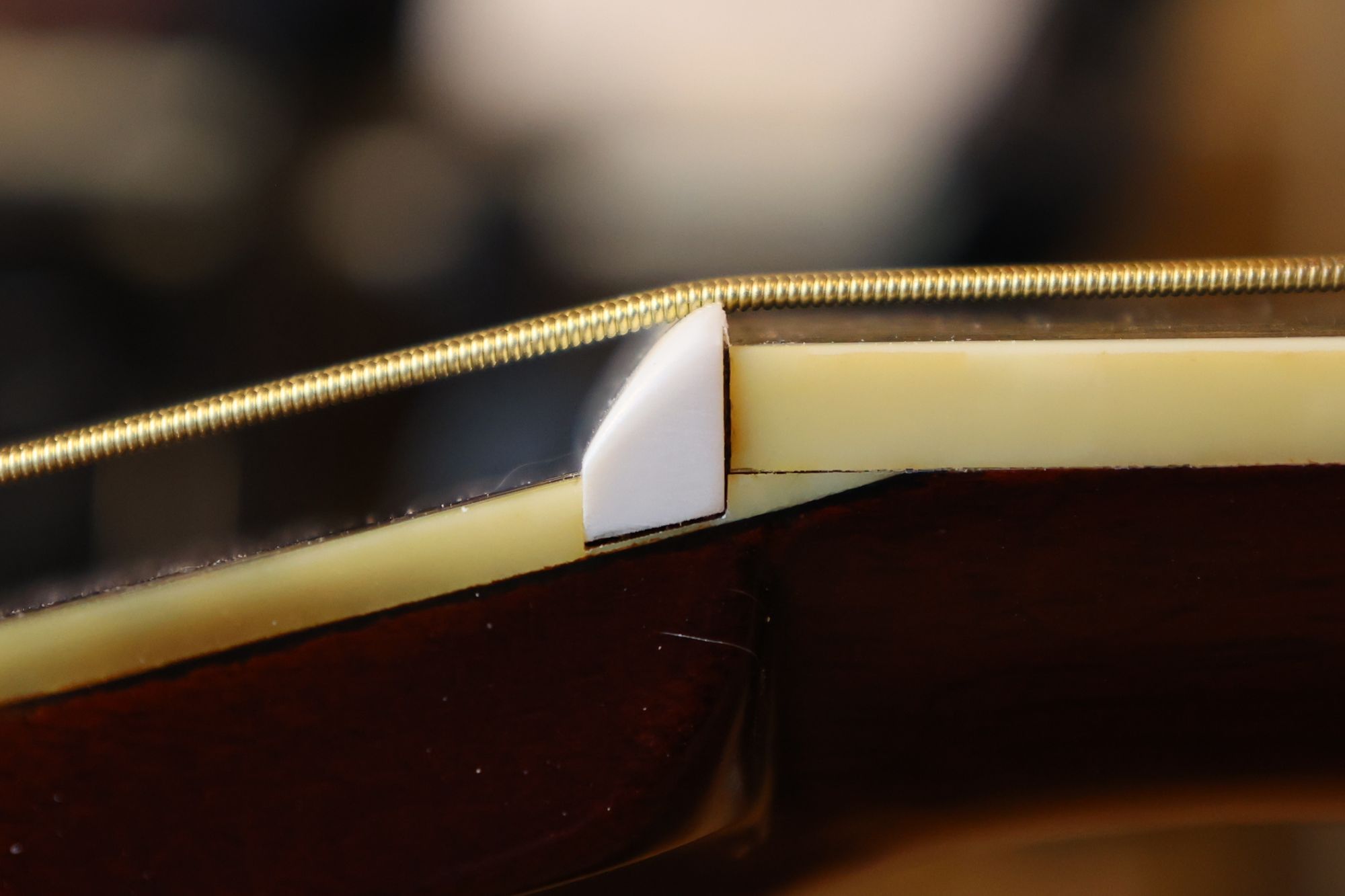

- 26.ナットと弦の接触面積と角度を最適化することによってギターの音色は大きく変わります。
ピッチ調整～サドル作製

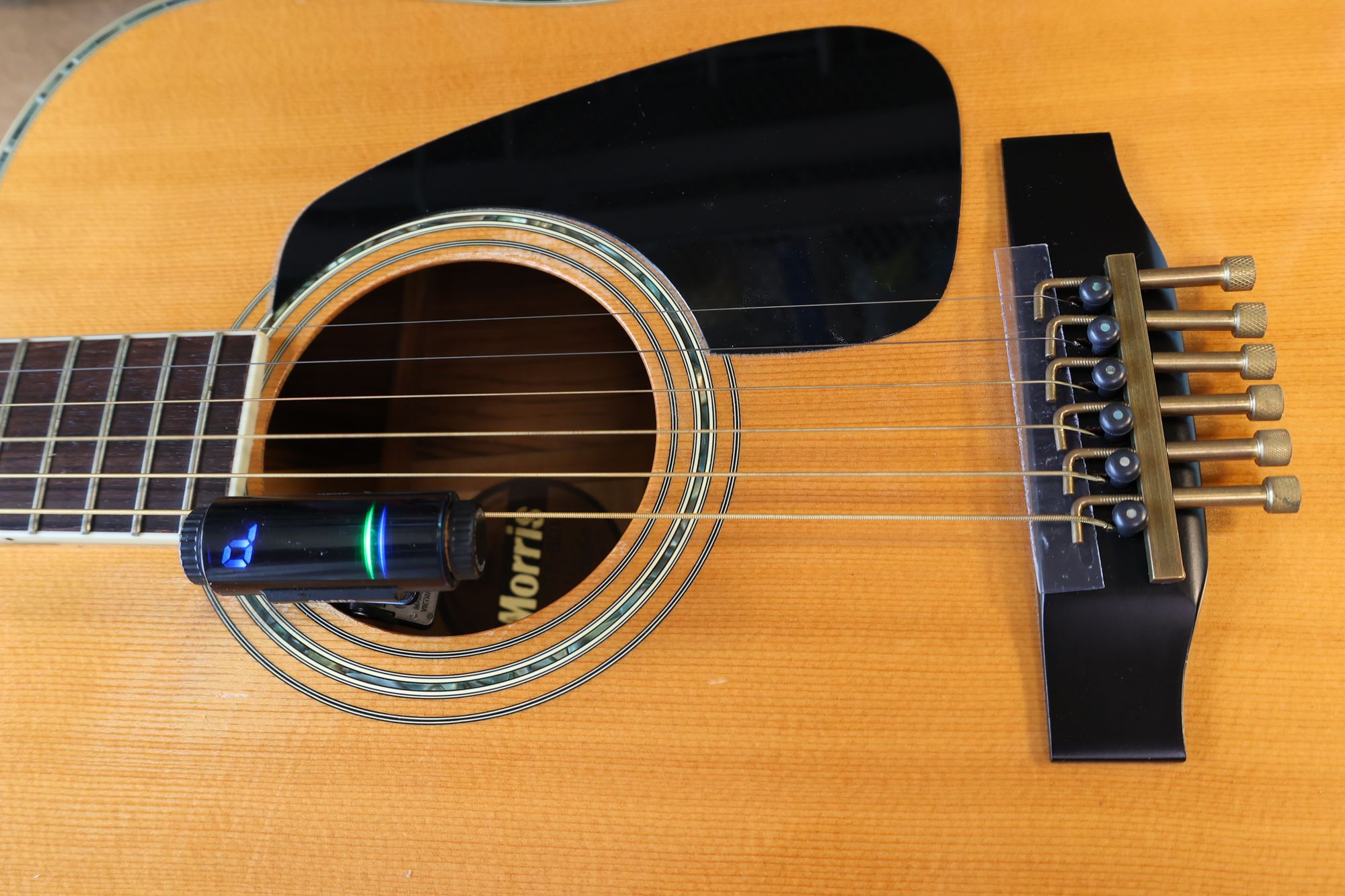

- 1.サウンドホールにチューナー、サドル位置にイントネーターを取り付けました。

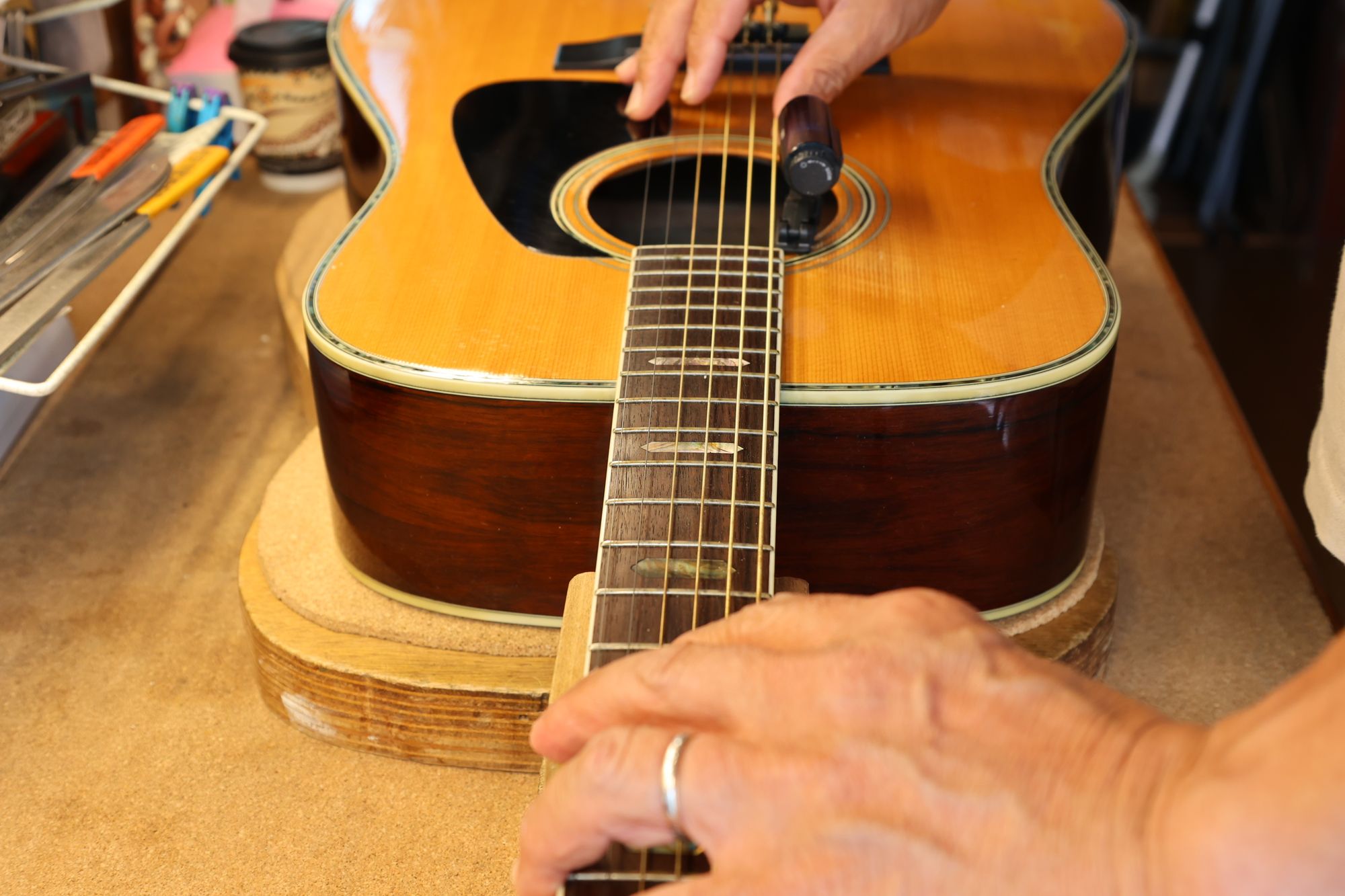

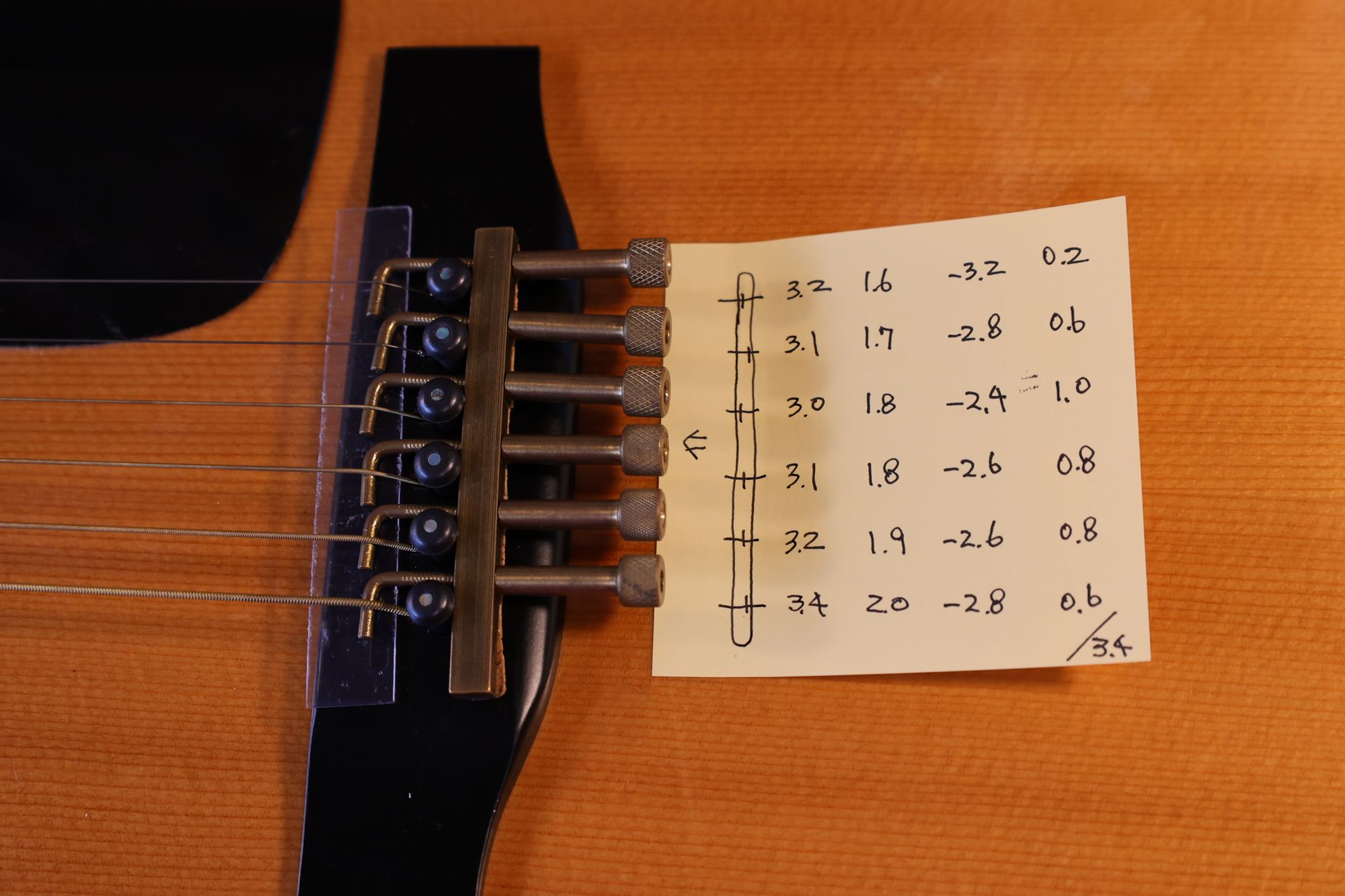

- 2.すべてのフレットのピッチを確認していきます。ピッチがずれている場合は、イントネーターのサドルピーク位置を調整します。

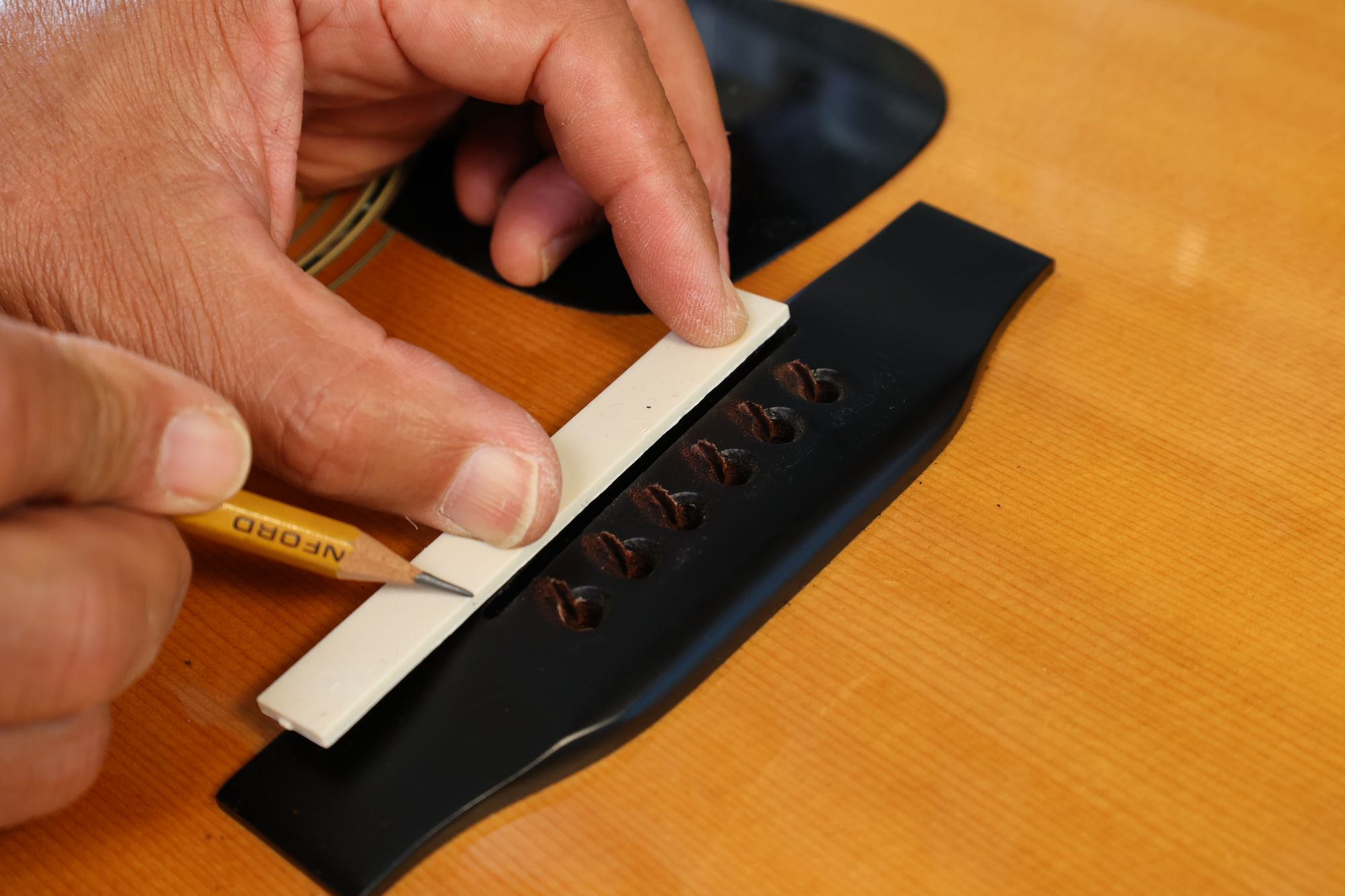

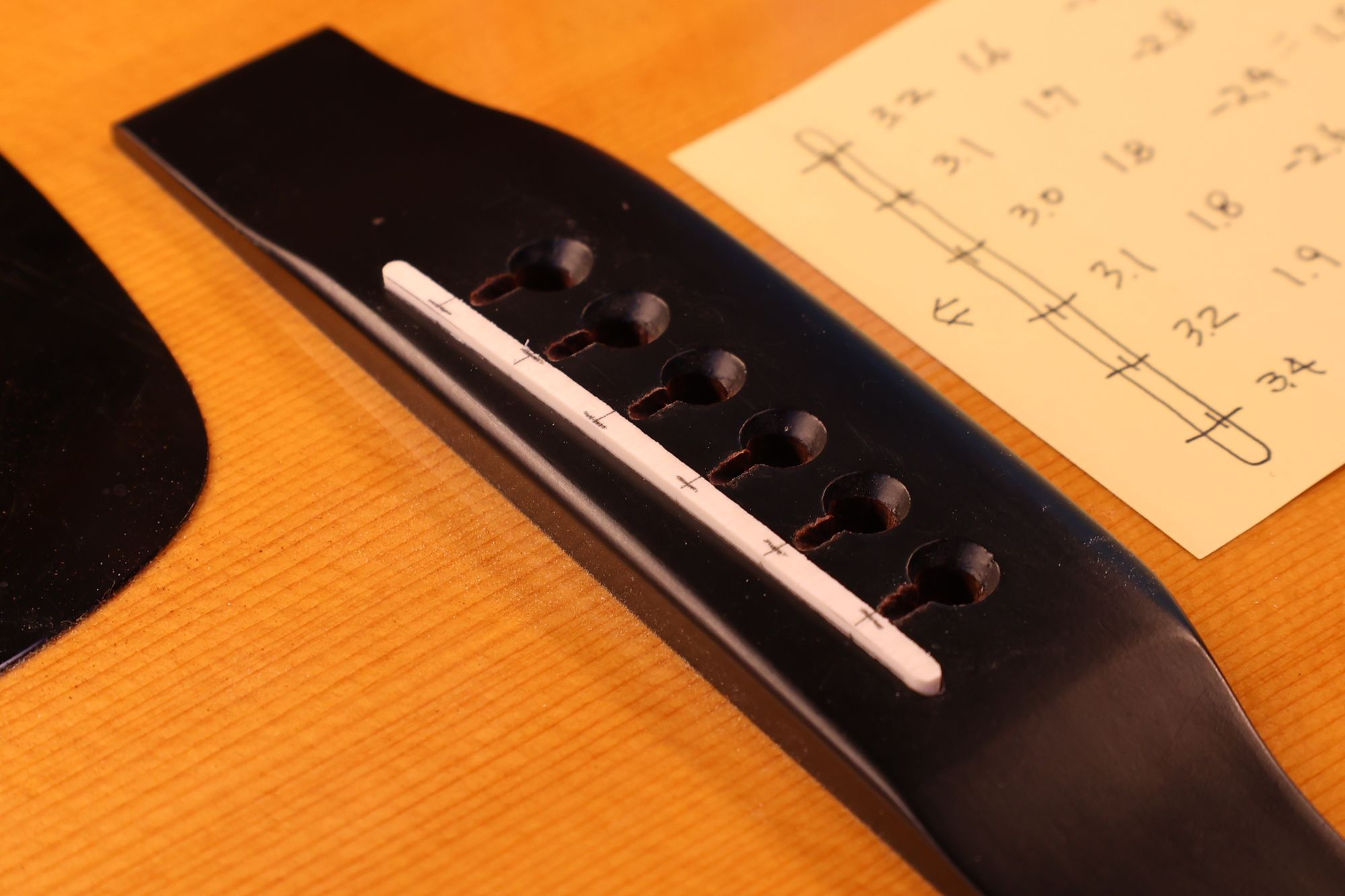

- 3.サドル山位置を書き写していきます。
- 4.サドル溝に合わせてサドルスラブを切り出します。

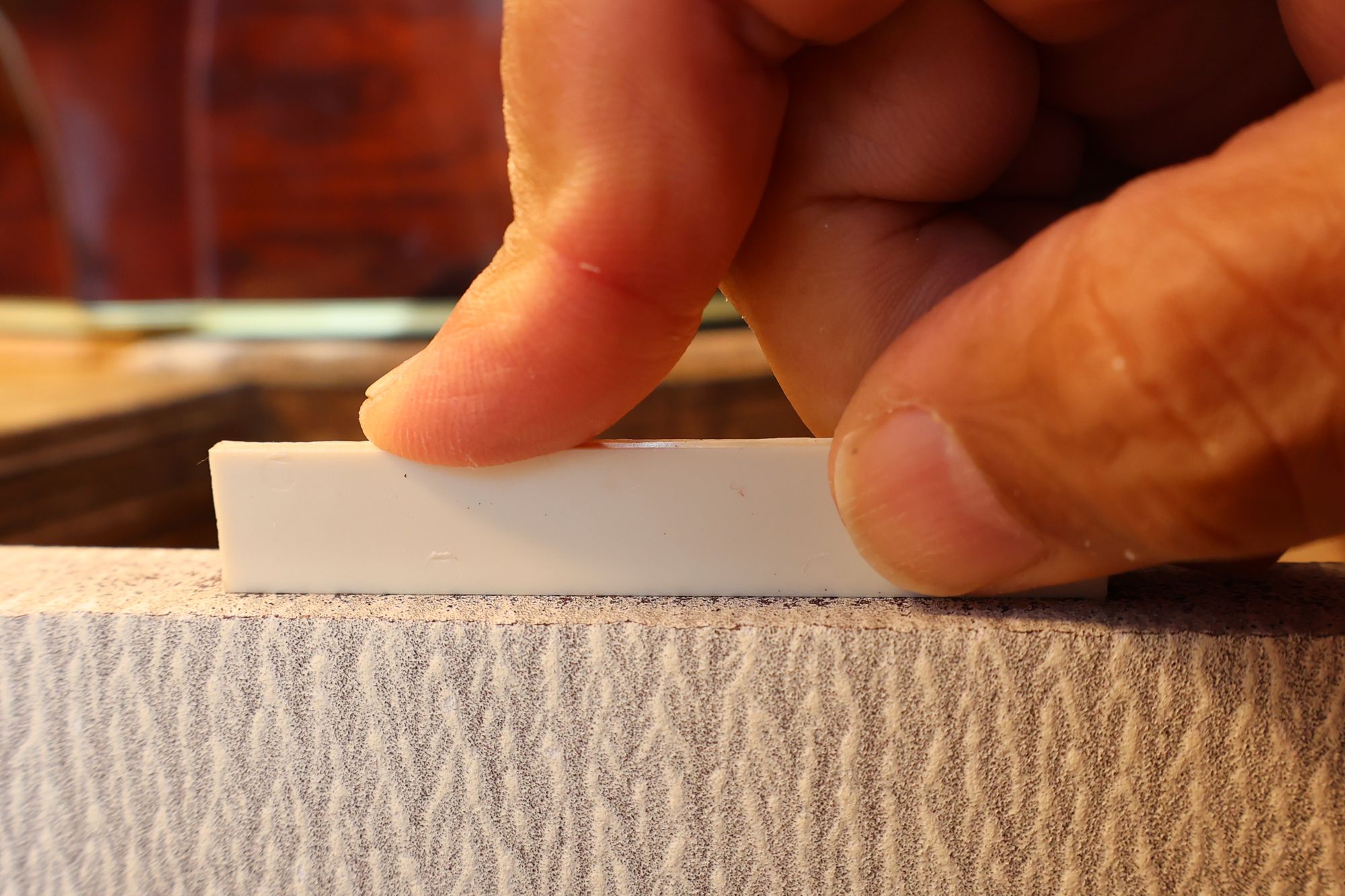

- 5.サドルの底はフラットファイルで平面をつけていきます。
- 6.サドル溝にピッタリはまるように加工できました。

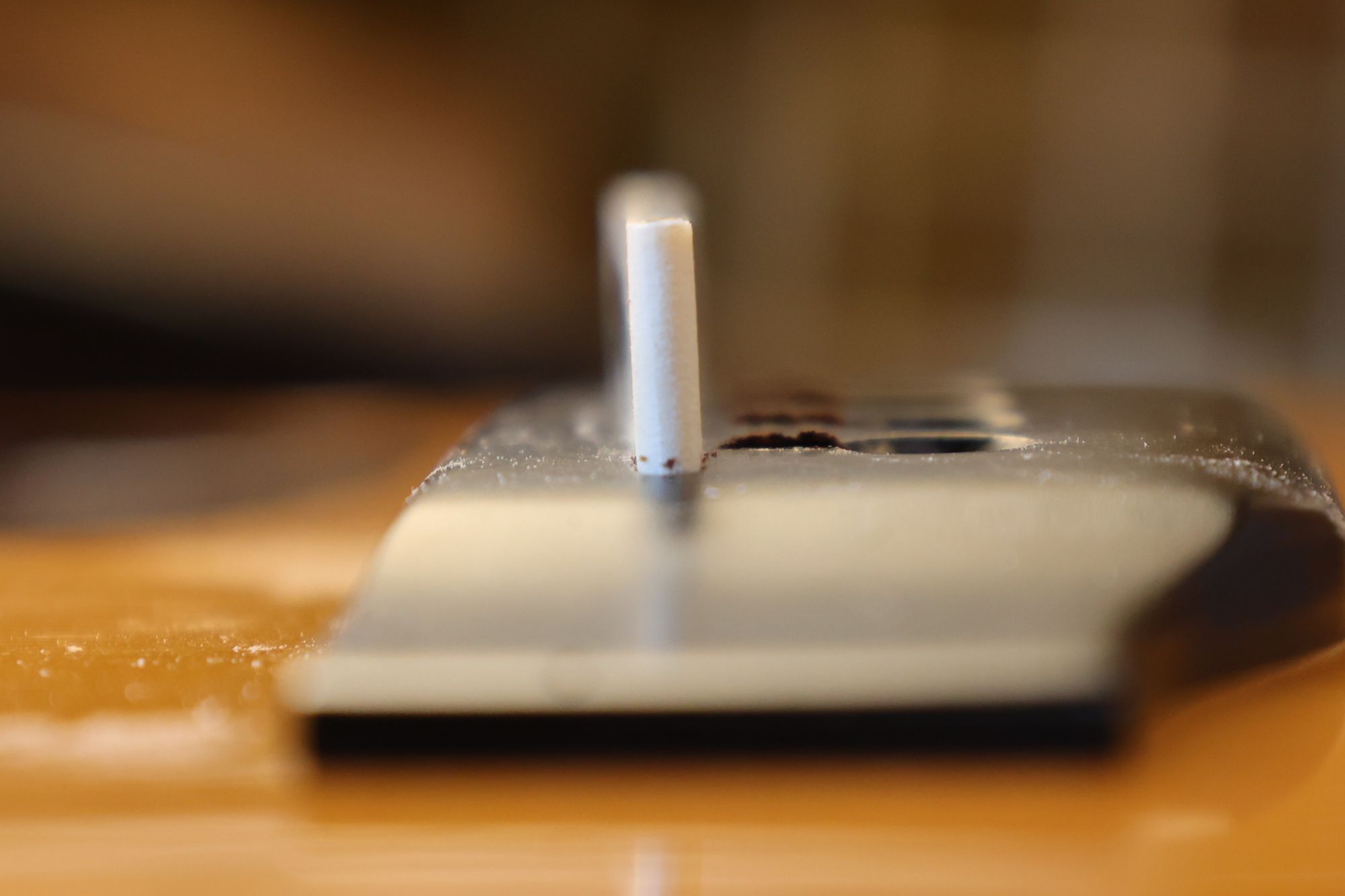

- 7.サドルの端も溝にピッタリはまっていることを確認します
- 8.ピッチ調整時に確認したサドル高をサドルに書き込んでいきます。

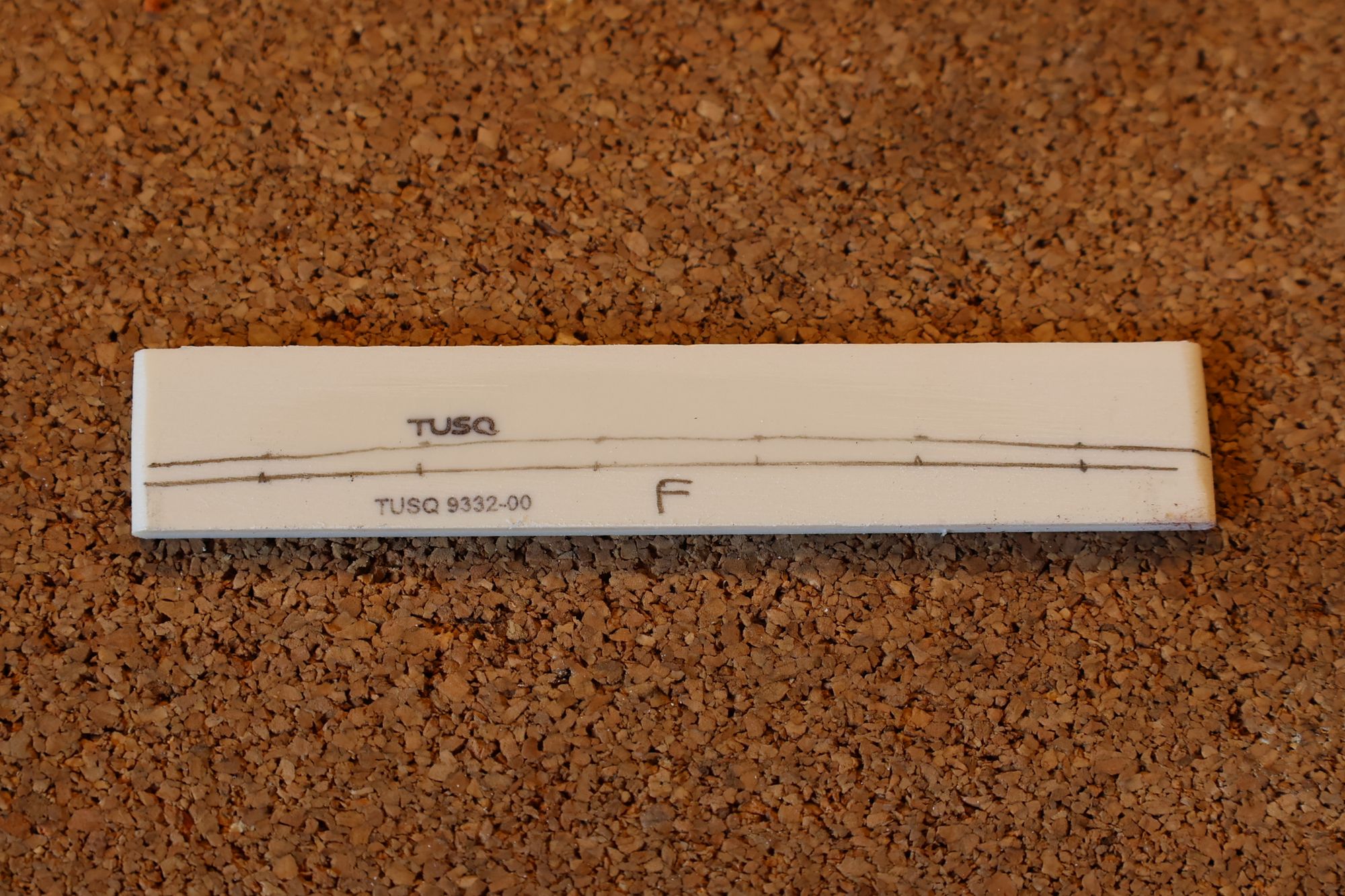

- 9.サドル高の切り出しを終えました。

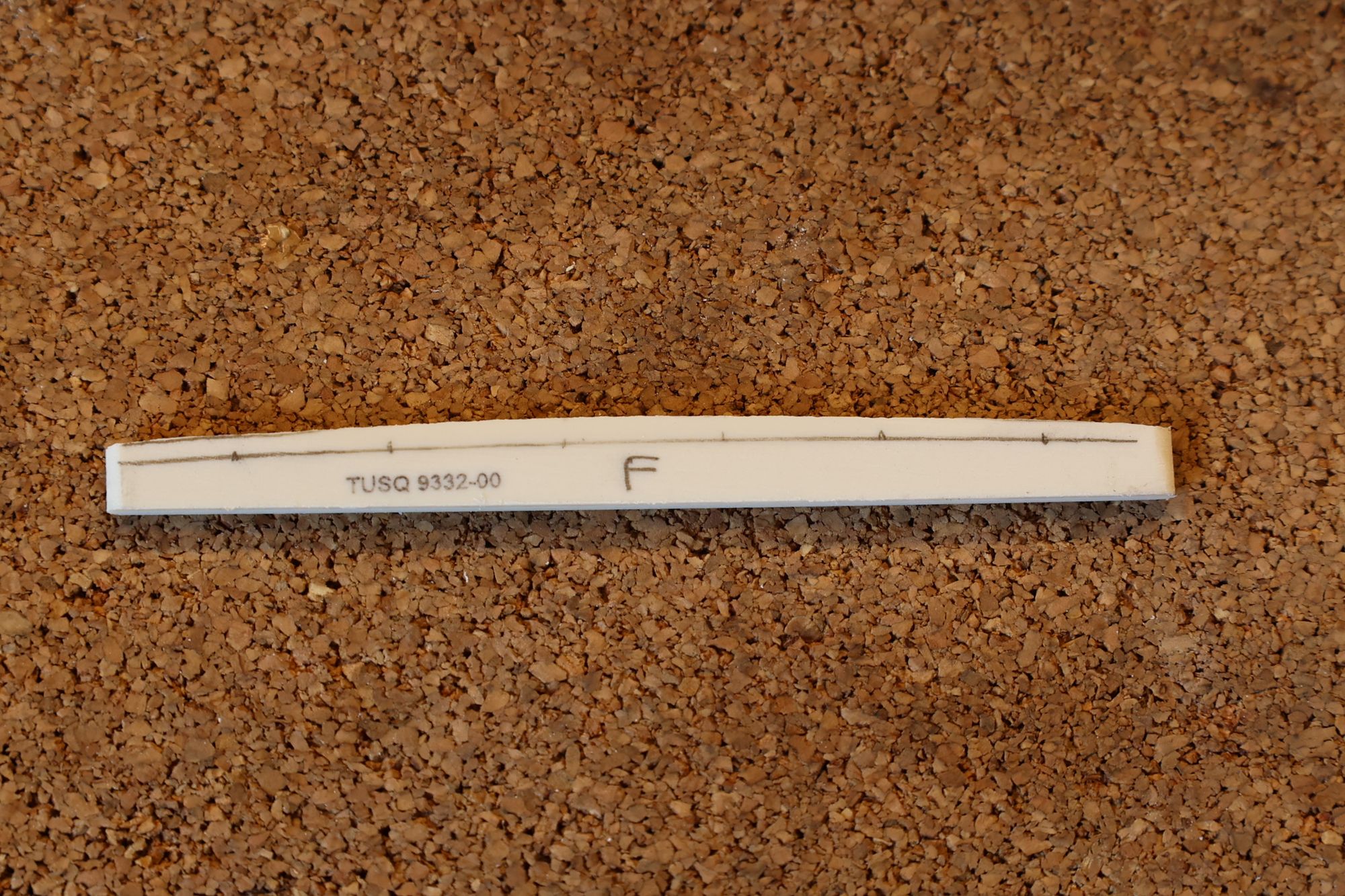

- 10.サドル高を切り出したサドル上部にピーク位置を書き写します。

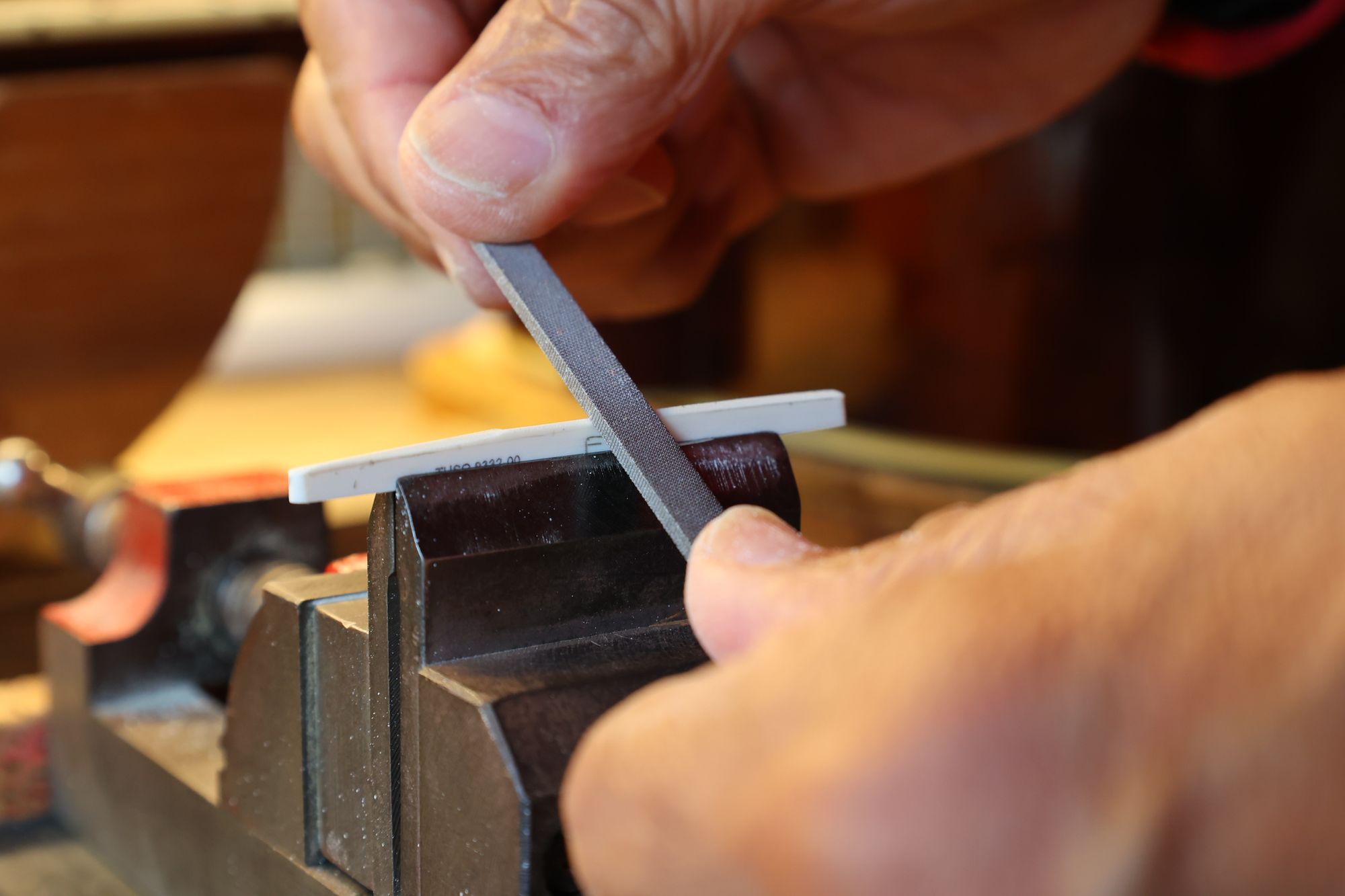

- 11.サドルピーク位置を削りだしていきます。

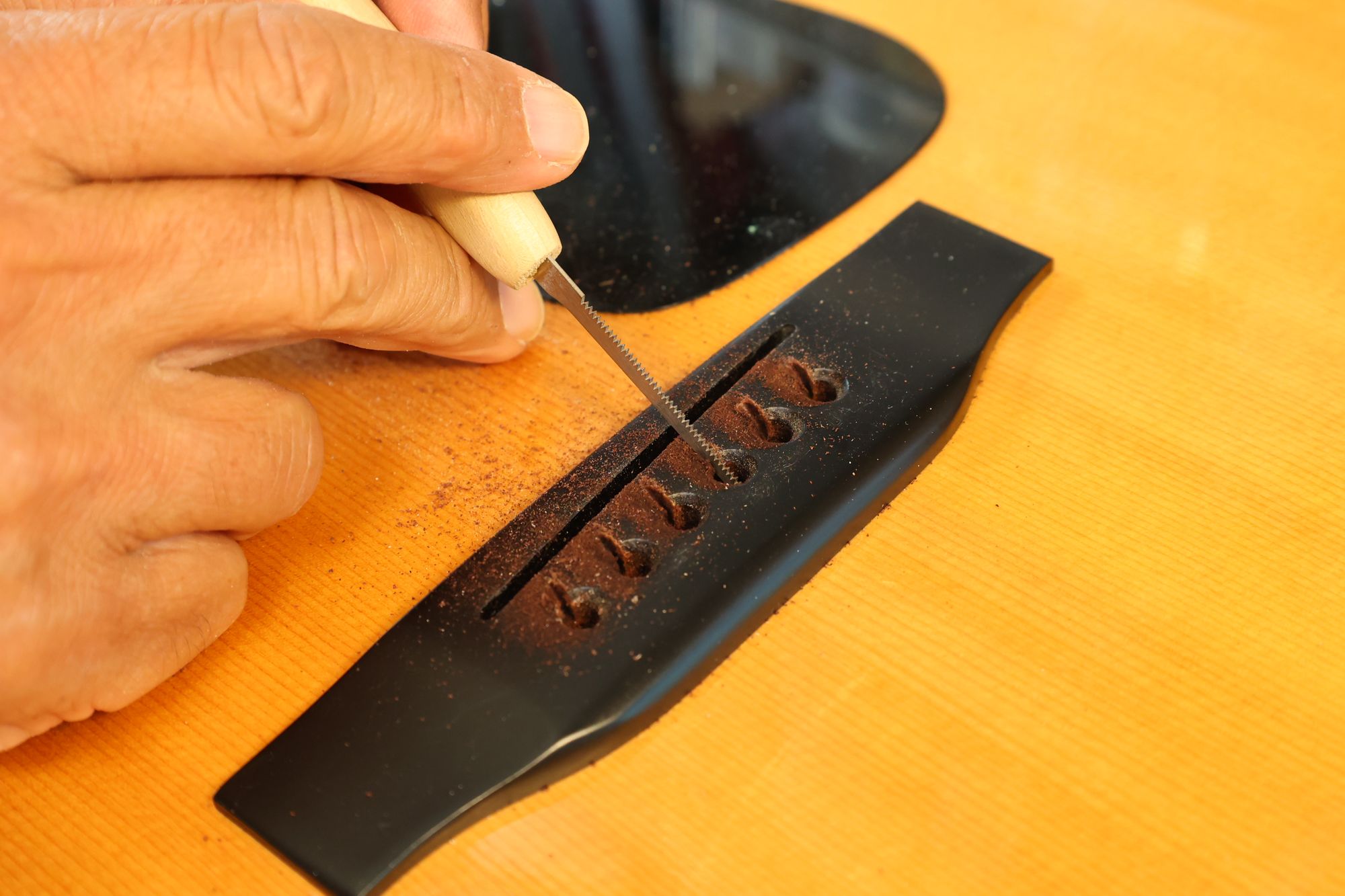

- 12.ブリッジピン穴加工を行います。まず、糸鋸で弦の導出口をサドル側へ引き寄せます。

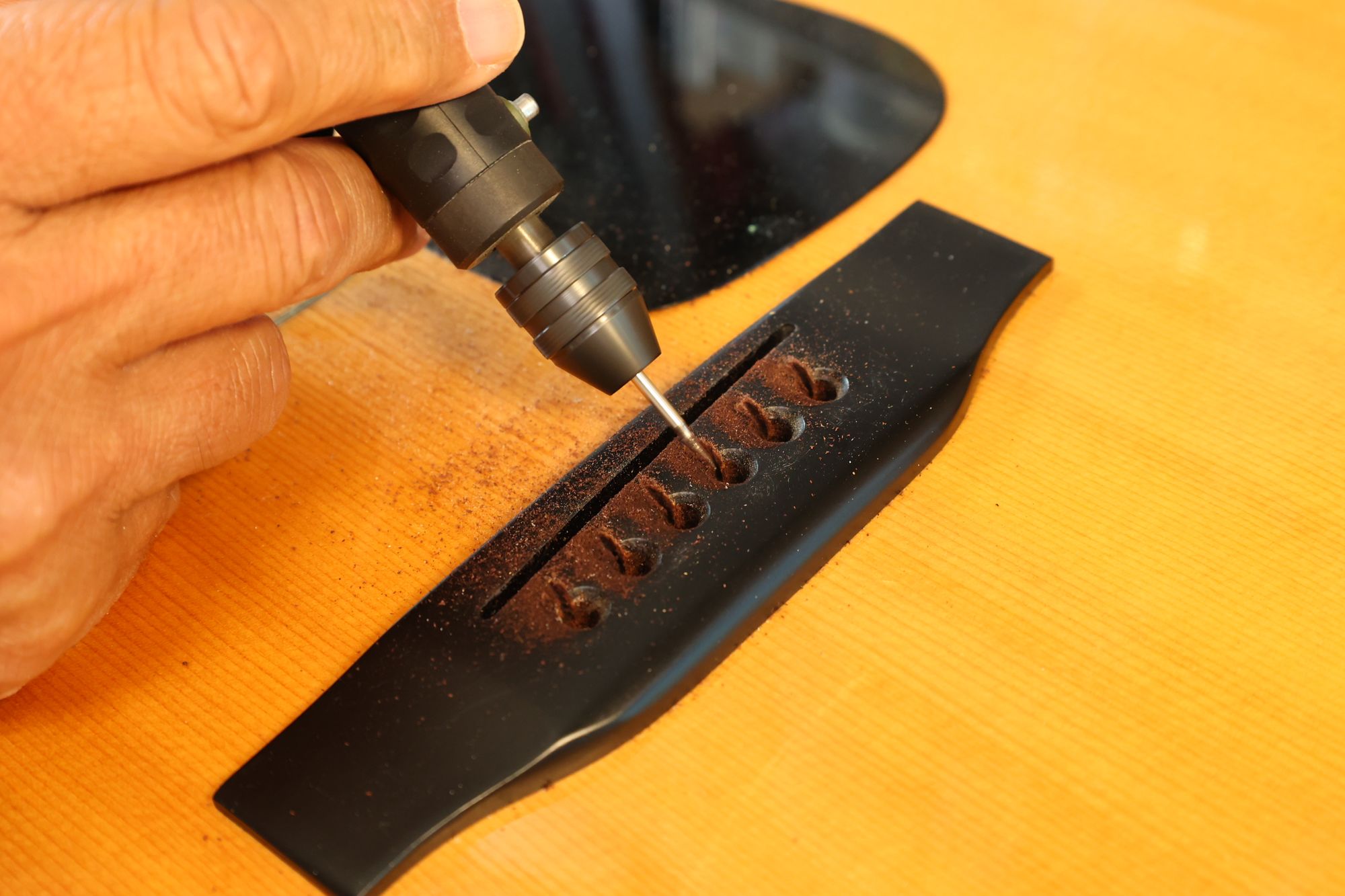

- 13.さらにミニルーターで弦の導出角度をつけていきます。

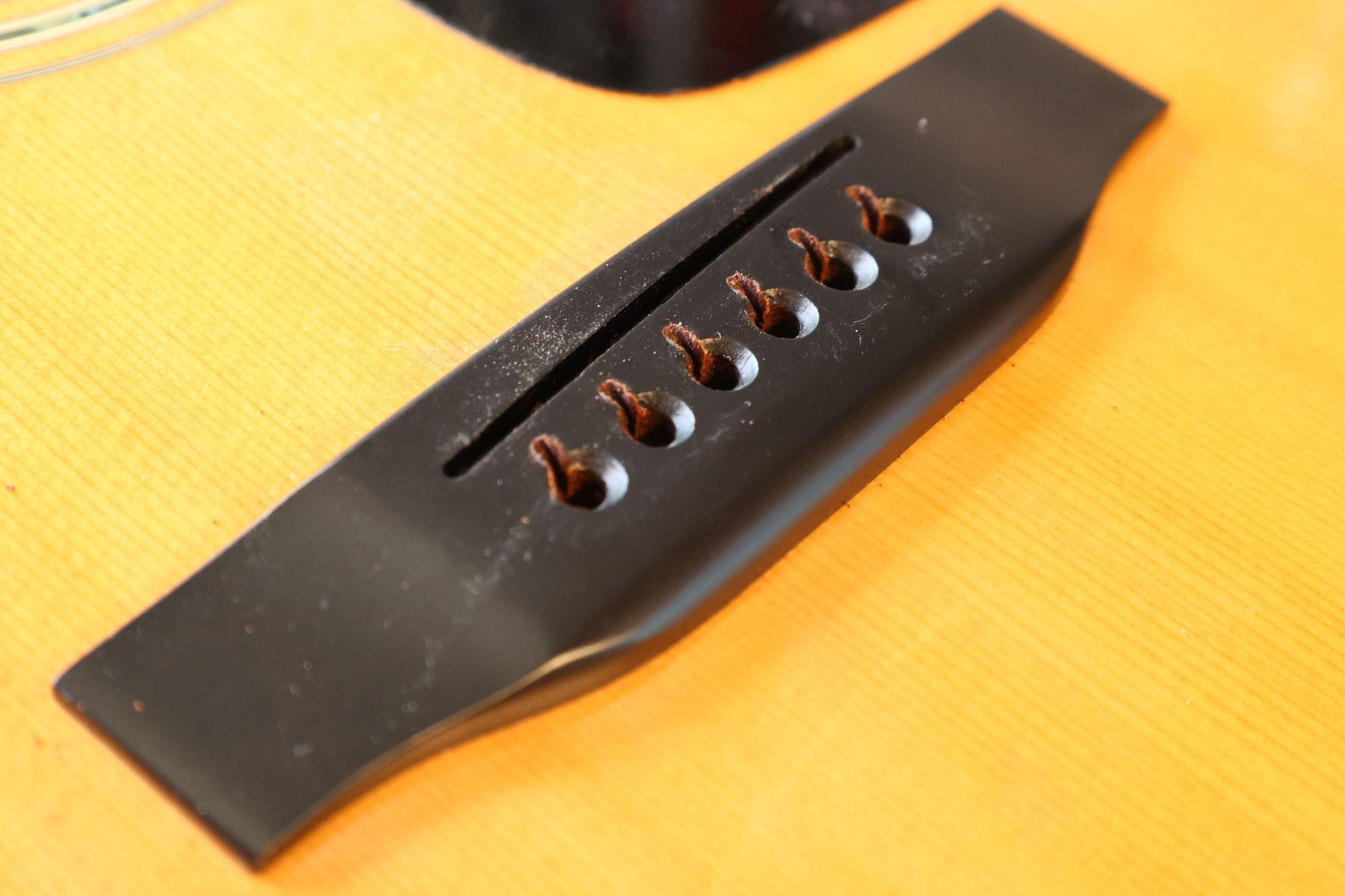

- 14.ブリッジピン穴加工を終えました。
- 15.サドルを取り付けました。

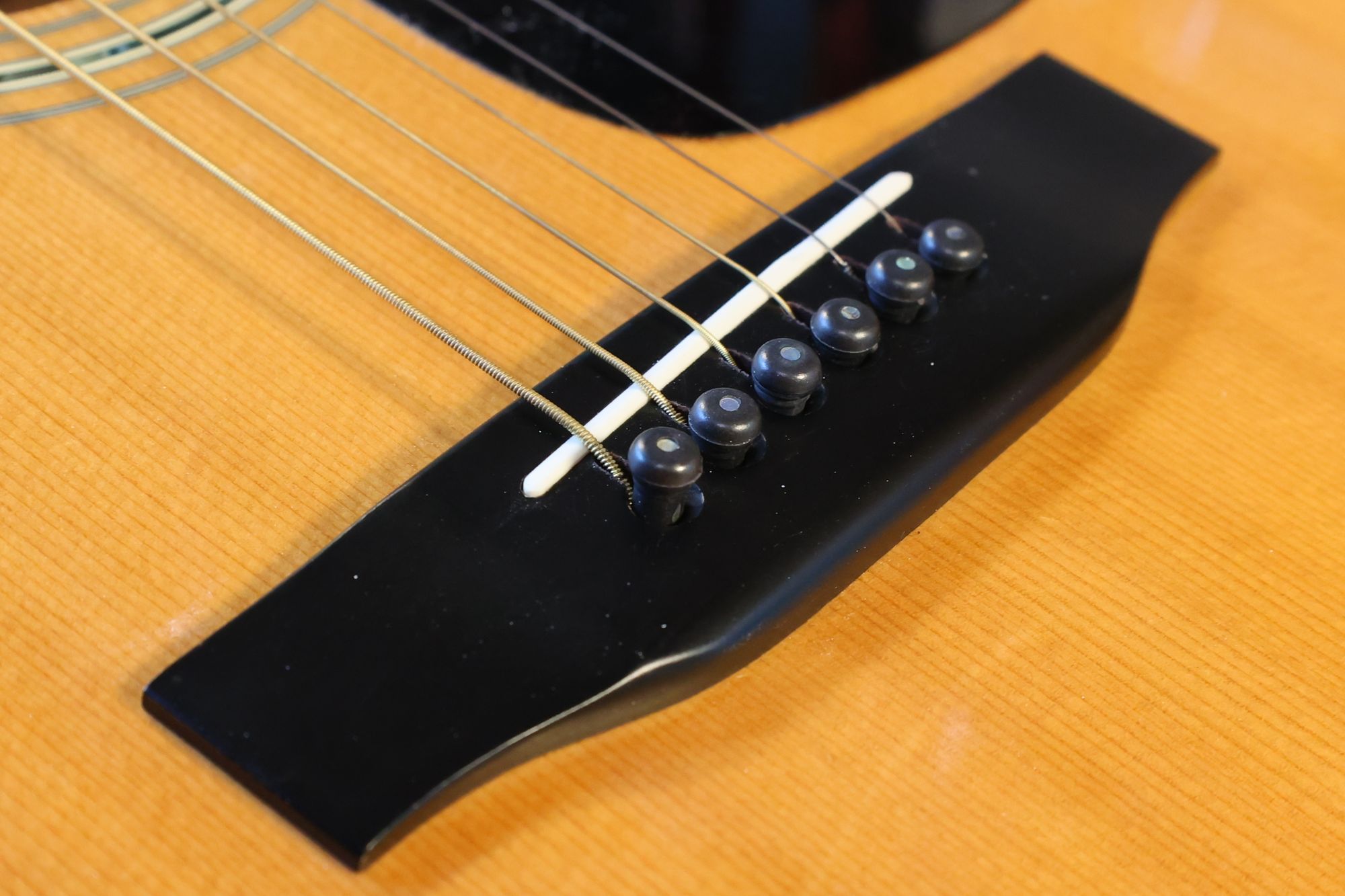

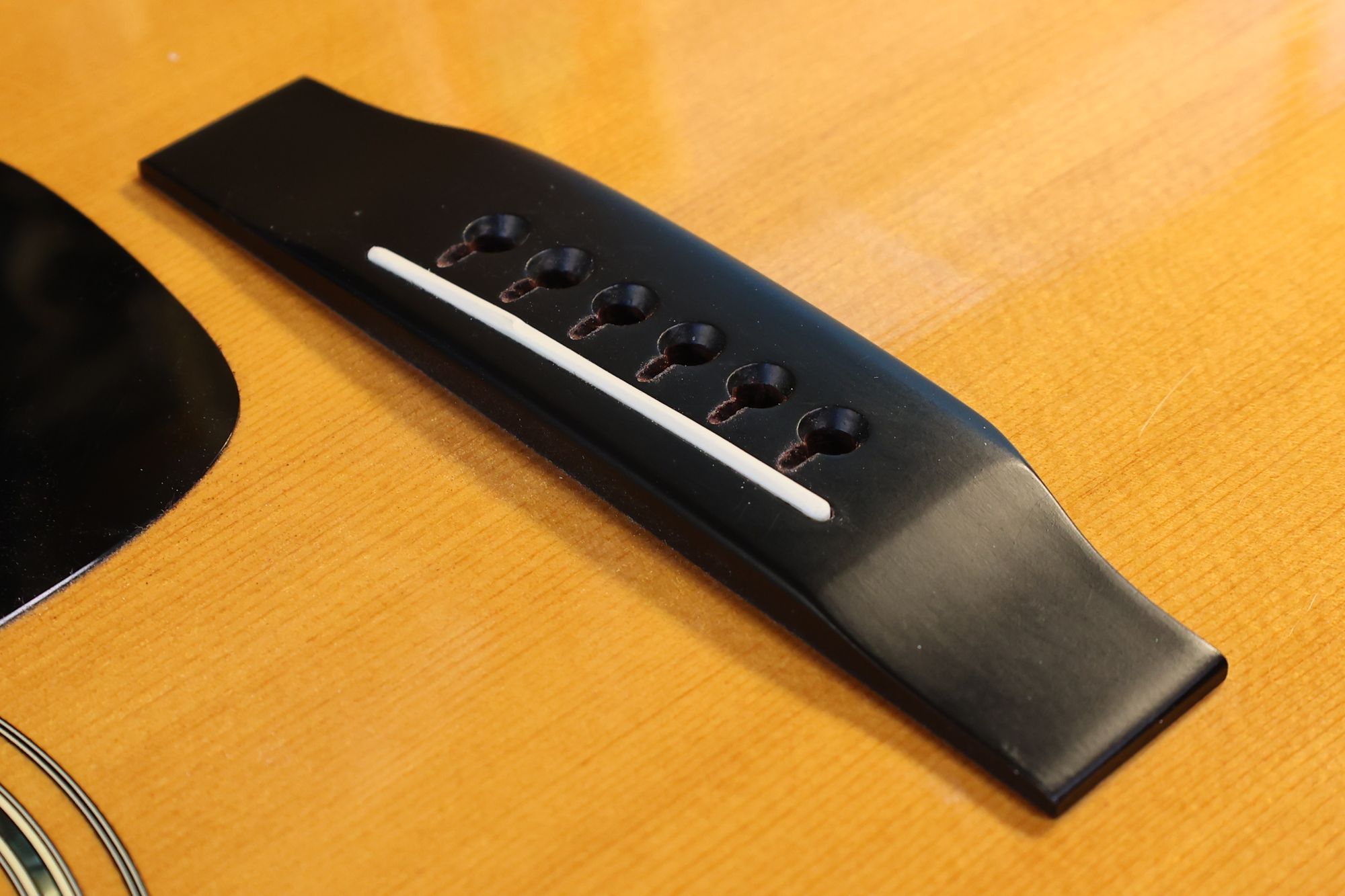

- 16.完成したブリッジとサドルです。
